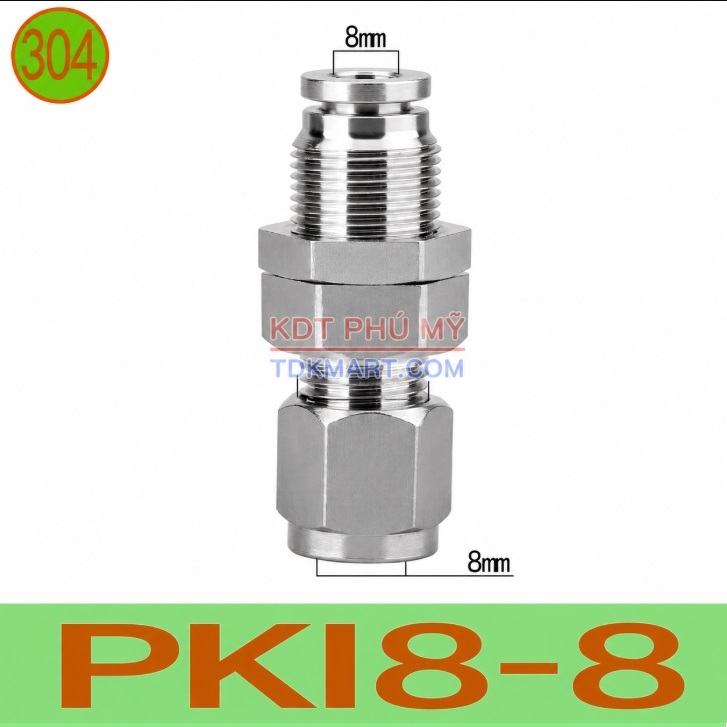

Đầu nối khí nén xuyên vách inox 304 một đầu ghim ống 8 mm, một đầu siết hạt bắp ống 8 mm PKI8-8

Đầu nối khí nén xuyên vách inox 304 PKI8-8 có một đầu ghim nhanh ống 8 mm và một đầu siết hạt bắp cho ống 8 mm. Sản phẩm được cố định trên thành tủ, bảng gá, panel hoặc vách máy bằng phần thân ren và đai ốc khóa.

Thiết kế kết hợp hai kiểu giữ ống giúp PKI8-8 đáp ứng đồng thời yêu cầu tháo lắp nhanh và cố định chắc. Đầu ghim phù hợp với phía cần thao tác thường xuyên, trong khi đầu siết hạt bắp thích hợp cho phía cần giữ ổn định, hạn chế dịch chuyển do rung hoặc lực kéo.

Đầu nối xuyên vách inox 304 PKI8-8 là gì?

PKI8-8 là đầu nối thẳng xuyên vách dành cho hai đoạn ống có đường kính ngoài 8 mm. Một phía sử dụng cơ cấu cắm nhanh push-in. Phía còn lại sử dụng đai ốc và hạt bắp để kẹp ống bằng lực cơ học.

Sản phẩm thường được gọi là đầu nối bulkhead inox, đầu nối xuyên tấm khí nén, đầu nối một đầu ghim một đầu siết, cút nối panel hoặc đầu nối xuyên vách ống phi 8. Cấu hình này phù hợp khi đường khí đi qua một bề mặt nhưng yêu cầu kết nối ở hai phía không giống nhau.

Thay vì luồn trực tiếp ống qua lỗ, PKI8-8 tạo một điểm đấu nối cố định. Nhờ đó, ống ít cọ vào cạnh tấm, tuyến khí dễ đánh dấu và từng phía có thể được tháo riêng khi bảo trì.

Thông tin cơ bản của đầu nối PKI8-8

Áp suất, nhiệt độ, chiều dài phần ren, kích thước lỗ lắp và loại ống cần được kiểm tra theo hàng thực tế. Nên đo trực tiếp đầu nối mẫu trước khi gia công đồng loạt nhiều lỗ xuyên vách.

Cấu tạo và cách giữ ống của PKI8-8

Đầu ghim nhanh ống 8 mm

Đầu ghim gồm vòng nhấn, bộ phận giữ ống và chi tiết làm kín bên trong. Khi ống được cắt vuông và đẩy vào đủ sâu, cơ cấu giữ sẽ khóa trên bề mặt ngoài của ống. Người lắp không cần siết ren hoặc ép đầu ống.

Khi tháo, phải ngắt nguồn khí, xả hết áp suất, nhấn đều vòng nhả rồi kéo ống theo phương thẳng. Không nên xoắn hoặc giật mạnh vì có thể làm trầy bề mặt ống tại vùng tiếp xúc với gioăng.

Đầu siết hạt bắp ống 8 mm

Phía siết gồm đai ốc, hạt bắp và phần tựa trên thân nối. Khi đai ốc được siết, hạt bắp ép quanh ống để tạo lực giữ. Kiểu liên kết này phù hợp với phía ít tháo lắp, chịu rung hoặc cần hạn chế nguy cơ ống bị kéo ra.

Lực siết phải phù hợp. Siết quá lỏng có thể gây trượt ống hoặc rò khí. Siết quá mạnh có thể làm biến dạng thành ống, hư hạt bắp hoặc giảm tiết diện lưu thông bên trong.

Thân inox 304 và ren xuyên vách

Thân inox 304 có độ cứng tốt và khả năng chống oxy hóa trong nhiều môi trường công nghiệp thông thường. Phần ren giữa thân được đưa qua lỗ trên tấm, sau đó khóa bằng đai ốc để giữ đầu nối ổn định.

Khi được lắp đúng, PKI8-8 trở thành điểm trung chuyển khí cố định giữa hai khu vực. Cấu trúc thẳng giúp đường ống đi trực tiếp qua vách mà không cần dùng thêm co nối.

Ưu điểm của đầu nối khí nén inox PKI8-8

• Kết nối hai đoạn ống có đường kính ngoài 8 mm.
• Một đầu ghim nhanh giúp thao tác lắp và tháo thuận tiện.
• Một đầu siết hạt bắp tạo lực giữ ống chắc chắn.
• Có thân ren và đai ốc để cố định trực tiếp trên vách.
• Hạn chế ống cọ vào cạnh lỗ kim loại.
• Giúp phân chia rõ đường ống bên trong và bên ngoài máy.
• Thân inox 304 có độ cứng và khả năng chống oxy hóa tốt.
• Phù hợp với nhiều hệ thống sử dụng ống khí phi 8.
• Dễ kiểm tra và thay riêng từng đoạn ống khi bảo trì.

Ứng dụng thực tế của đầu nối PKI8-8

Ống khí 8 mm được sử dụng phổ biến trong máy tự động, cụm van và xi lanh cỡ nhỏ đến trung bình. PKI8-8 phù hợp tại các vị trí cần kết nối xuyên vách nhưng muốn một phía tháo nhanh và một phía giữ cố định.

• Lắp xuyên thành tủ điều khiển khí nén.
• Kết nối đường ống với cụm van điện từ.
• Cấp khí cho xi lanh và cơ cấu kẹp.
• Dùng trên máy đóng gói, chiết rót và dán nhãn.
• Lắp trên bảng gá hoặc khung nhôm định hình.
• Kết nối đường khí giữa hai khoang máy.
• Sử dụng trong robot, máy CNC và dây chuyền lắp ráp.
• Lắp tại vị trí có rung và cần giữ chắc một phía của ống.

Để tham khảo thêm các kích thước cùng cấu hình, xem dòng đầu nối khí nén xuyên vách inox 304 một đầu ghim ống và một đầu siết hạt bắp tại TDKMART.COM.

So sánh đầu nối PMI-8 và PKI8-8

PMI-8 phù hợp khi cần thao tác nhanh ở cả hai phía. PKI8-8 phù hợp khi một đầu cần tháo lắp thuận tiện nhưng đầu còn lại cần kẹp chắc bằng hạt bắp. Hai mã cùng dùng ống 8 mm nhưng khác cơ cấu giữ ống, vì vậy không nên lựa chọn chỉ dựa vào kích thước.

Cách chọn đúng đầu nối PKI8-8

Xác nhận đường kính ngoài của ống

PKI8-8 dùng cho ống có đường kính ngoài 8 mm ở cả hai phía. Không chọn theo đường kính trong. Nên kiểm tra ký hiệu trên thân ống hoặc đo bằng thước cặp để tránh nhầm với ống 6 mm hoặc 10 mm.

Kiểm tra vật liệu và độ cứng của ống

Ống cần phù hợp với cả đầu ghim nhanh và đầu siết hạt bắp. Ống quá mềm có thể bị bóp méo khi siết. Ống quá cứng hoặc sai dung sai có thể khó lắp vào đầu ghim. Khi chưa chắc chắn, nên thử trực tiếp với mẫu ống thực tế.

Chọn hướng đặt đầu ghim và đầu siết

Đầu ghim nên đặt ở phía cần tháo lắp thường xuyên hoặc cần thao tác nhanh. Đầu hạt bắp nên hướng về phía ít bảo trì, có rung hoặc cần hạn chế ống bị kéo ra.

Kiểm tra chiều dày vách

Phần ren phải đủ dài để đi qua tấm và còn đủ số vòng ren cho đai ốc. Lỗ lắp phải vừa với thân nối để tránh phụ kiện bị nghiêng hoặc xoay khi siết phía hạt bắp.

Đánh giá điều kiện vận hành

Cần xác nhận áp suất, nhiệt độ, môi chất, độ rung và tần suất tháo lắp. Khả năng làm việc của đầu nối không chỉ phụ thuộc vào thân inox 304 mà còn liên quan đến gioăng, hạt bắp và vật liệu ống.

Hướng dẫn lắp đầu nối PKI8-8 xuyên vách

1. Đo đường kính thân ren và khoảng siết của đầu nối.
2. Gia công lỗ phù hợp trên thành tủ hoặc bảng gá.
3. Đưa thân đầu nối xuyên qua lỗ và siết đai ốc cố định.
4. Cắt đầu ống phía ghim nhanh vuông góc, sạch ba via.
5. Đẩy ống vào đầu ghim đến hết hành trình.
6. Luồn đai ốc và hạt bắp vào ống phía còn lại.
7. Đưa ống vào đúng vị trí tựa trên thân nối.
8. Siết đai ốc đều lực, tránh làm biến dạng ống.
9. Cấp khí từ từ và kiểm tra rò rỉ ở cả hai đầu.

Các lỗi cần tránh khi sử dụng PKI8-8

• Chọn nhầm ống có đường kính trong 8 mm.
• Đầu ghim chưa được cắm đủ sâu.
• Hạt bắp lắp sai chiều hoặc sai vị trí.
• Đầu ống bị cắt nghiêng, méo hoặc trầy.
• Siết quá lỏng gây rò khí và trượt ống.
• Siết quá mạnh làm biến dạng thành ống.
• Lỗ xuyên vách quá rộng làm đầu nối bị lệch.
• Tháo ống khi hệ thống vẫn còn áp suất.

Câu hỏi thường gặp về đầu nối PKI8-8

PKI8-8 dùng cho ống kích thước nào?

PKI8-8 dùng cho ống có đường kính ngoài 8 mm ở cả đầu ghim nhanh và đầu siết hạt bắp.

PKI8-8 có giống PMI-8 không?

Không. PMI-8 có hai đầu ghim nhanh, còn PKI8-8 có một đầu ghim nhanh và một đầu siết hạt bắp.

Có thể đảo hướng lắp hai đầu không?

Có thể chọn hướng lắp theo thiết kế máy, miễn khoảng thao tác, chiều dày vách và hướng đường ống phù hợp.

Hạt bắp có thể dùng lại không?

Cần kiểm tra mức biến dạng, bề mặt và khả năng giữ ống trước khi tái sử dụng. Hạt bắp bị méo, mòn hoặc không còn bảo đảm độ kín nên được thay mới.

Mua đầu nối xuyên vách inox 304 PKI8-8 tại TDKMART.COM

Khi đặt hàng, khách hàng nên cung cấp đường kính ngoài và vật liệu ống, chiều dày vách, hướng đặt đầu ghim, áp suất làm việc và số lượng. Thông tin đầy đủ giúp xác nhận đúng mã PKI8-8, hạn chế mua sai cấu hình và rút ngắn thời gian lắp đặt hệ thống khí nén.
