Đầu nối nhanh khí nén chữ T hai đầu nối ống 12 mm 1 đầu ren ngoài bên hông 21 mm = 1/2"

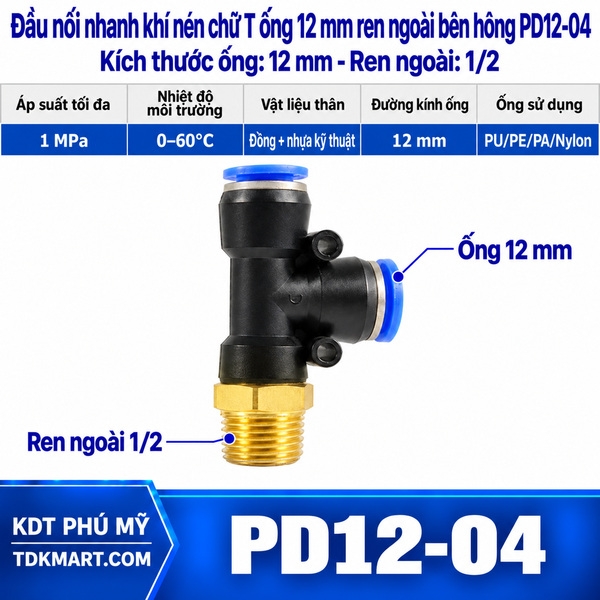

Đầu nối nhanh khí nén chữ T mã PD12-04 gồm hai cổng ghim ống 12 mm bố trí vuông góc và một ren ngoài 1/2. Một đầu ghim nằm đối diện đầu ren, đầu ghim còn lại rẽ ngang 90 độ. Tổ hợp này hướng đến đường cấp lưu lượng lớn tại cụm máy, đồng thời tạo sẵn một hướng thẳng và một hướng rẽ mà không phải ghép thêm co nối.

Điểm đáng lưu ý của tổ hợp ống 12 mm và ren 1/2

Cỡ ống 12 mm được hiểu theo đường kính ngoài của cả hai ống. Ren 1/2 là kích thước danh nghĩa của cổng bắt ren, không phải chỉ dẫn lấy thước đo đường kính rồi lắp theo giá trị gần nhất. Trước khi chọn PD12-04, cần xác nhận hệ ren, bước ren và phương án làm kín của thiết bị đối diện.

Tình huống phù hợp là cụm phân phối đặt cạnh bình tích nhỏ, nơi một ống nối thẳng theo trục ren và ống kia rẽ sang van bên cạnh. Cách bố trí đề xuất: hướng một ống theo trục ren và cho ống còn lại rẽ vuông góc. Điểm cần kiểm soát riêng: khối lượng ống 12 mm có thể kéo lệch đầu ren. Ba yếu tố này quyết định hiệu quả lắp nhiều hơn việc chỉ nhìn kích thước ngoài của phụ kiện.

Thông tin nhận dạng

Đánh giá dòng khí cho mã PD12-04

Trong đường cấp lưu lượng lớn tại cụm máy, hai tuyến 12 mm có thể nhận lượng khí khác nhau vì chiều dài, số đoạn uốn, van tiết lưu và tải cuối không giống nhau. Khối lượng ống 12 mm có thể kéo lệch đầu ren. Hãy chạy thử tại thời điểm nhu cầu cao nhất và quan sát từng cơ cấu thay vì mặc định thân chữ T sẽ chia đều.

Chuẩn bị ren trước khi lắp

Với ren 1/2, cổng đối diện phải sạch, không sứt và đúng hệ ren. Khởi ren bằng tay; nếu kẹt sớm thì dừng để kiểm tra. Vật liệu làm kín cần phù hợp, không che lỗ khí. Khi siết PD12-04, đặt dụng cụ tại phần kim loại, giữ đúng trục và không dùng thân nhựa làm tay đòn.

Cắt và ghim hai ống 12 mm

• Chọn đúng ống có đường kính ngoài 12 mm, bề mặt tròn và không xước.
• Cắt hai đầu vuông góc; bỏ đoạn đã chai cứng, méo hoặc có vết hằn sâu.
• Sau khi phần ren đã ổn định, đẩy từng ống qua vòng nhả đến hết hành trình.
• Kéo nhẹ theo trục để xác nhận cơ cấu giữ đã bám; không giật ngang để thử.
• Bố trí theo hướng hướng một ống theo trục ren và cho ống còn lại rẽ vuông góc; kẹp đỡ để tải của ống không truyền vào nhánh ren.

Chạy thử PD12-04 theo tải thực

Cho từng nhánh chạy riêng rồi vận hành đồng thời ở chu kỳ nặng nhất. Ghi lại thời điểm áp giảm và nhánh phản ứng chậm; kiểm tra ống gập, tiết lưu, cổng nhỏ hoặc tải cơ trước khi điều chỉnh áp.

Xử lý rò trên tổ hợp 12 mm – 1/2

Nếu rò tại miệng ghim 12 mm, hãy xả áp, tháo ống thẳng, cắt bỏ phần xước hoặc méo rồi cắm lại. Nếu rò ở ren 1/2, kiểm tra sự tương thích của ren, bề mặt và lớp làm kín. Thân nứt hoặc vị trí tiếp giáp vẫn xì sau khi xử lý đúng cần được thay mới.

Đường dẫn chọn cỡ cùng dòng

Quay lại đầu nối khí nén chữ T ren ngoài bên hông. Với cùng ống 12 mm, có thể đối chiếu PD12-03 ren 3/8, PD12-02 ren 1/4, PD12-01 ren 1/8. Cùng cỡ ren 1/2 còn có PD10-04 ống 10 mm, PD8-04 ống 8 mm, PD6-04 ống 6 mm.

Nhóm gần chức năng

So sánh với chữ T ren ngoài bên giữa, chữ T ba đầu ghim ống, đầu nối thẳng ren ngoài và co nối nhanh ren ngoài để chọn đúng hướng và số cổng.

Kiểm tra định kỳ

Kiểm tra vòng nhả, độ sâu cắm ống, vết cọ xát và tình trạng ren. Với PD12-04, cần chú ý khối lượng ống 12 mm có thể kéo lệch đầu ren. Thay mới khi thân nứt, ren hỏng, vòng nhả kẹt hoặc ống không còn được giữ chắc.

Vì sao mua hàng tại KDT PHÚ MỸ

KDT PHÚ MỸ hỗ trợ đối chiếu hai cổng ống 12 mm, ren 1/2 và hướng lắp. Khi cần tư vấn, nên gửi ảnh cổng thiết bị, ký hiệu ren và cỡ ngoài của ống.
