Đầu nối khí nén chữ T- Ren ngoài bên giữa

Đầu nối khí nén chữ T ren ngoài bên giữa là nhóm fitting kết hợp hai đầu ghim ống cùng đường kính với một ren ngoài đặt ở nhánh giữa. Cách bố trí này phù hợp khi một cổng ren trên van, xy lanh, manifold hoặc thiết bị cần trở thành điểm cấp/nhận khí cho hai hướng ống mà không phải ghép thêm một chữ T rời và một đầu nối ren thẳng.

Dải PB đang có trên TDKMART.COM gồm OD ống 4, 6, 8, 10 và 12 mm; phần ren giữa trải từ M5 đến 1/2 tùy OD. Vì hai thông số độc lập với nhau, cách chọn đúng là đọc sơ đồ theo hai bước: xác định OD ống ở hai phía, sau đó xác nhận cỡ và chuẩn ren của cổng thiết bị. Không nên suy ngược cỡ ren từ đường kính đo ngoài hoặc từ kích thước ống.

Hiểu đúng chức năng của chữ T có ren ở nhánh giữa

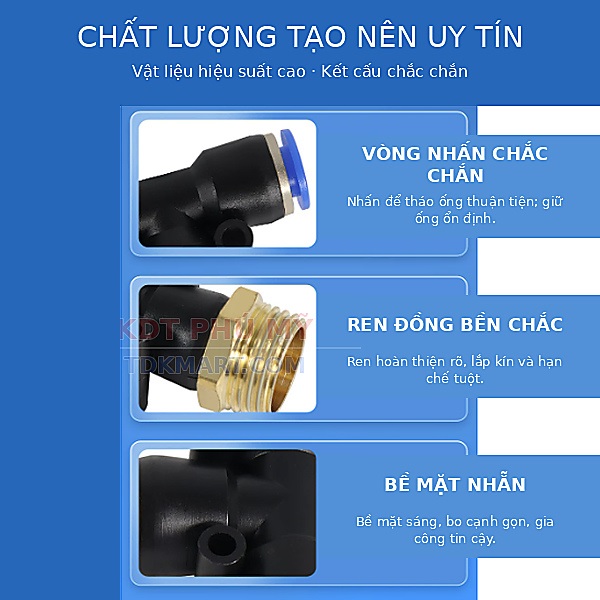

Điểm khác biệt của dòng PB nằm ở nhánh giữa: đây là ren ngoài để bắt trực tiếp vào một cổng ren trong. Hai nhánh ngang là cơ cấu ghim–nhả cho ống. Nhờ vậy một chi tiết đảm nhiệm đồng thời vai trò chuyển từ ren sang ống và tách đường khí sang hai hướng. Nếu cả ba hướng đều là ống, nên chuyển sang chữ T ba đầu ghim; nếu ba đầu ghim khác OD, chữ T giảm mới là nhóm cần xem.

Cách hiểu chức năng trước khi nhìn size giúp tránh một lỗi chọn hàng khá thường gặp: thấy hình chữ T giống nhau rồi chỉ so cỡ ống. Với PB, ren giữa quyết định khả năng bắt trực tiếp lên thiết bị, còn OD quyết định ống nào có thể ghim vào hai đầu ngang. Cả hai phải đúng cùng lúc.

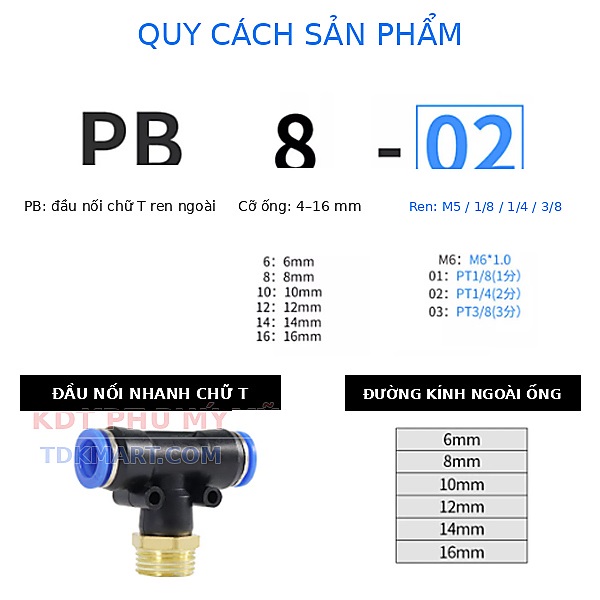

Dải model PB đang có

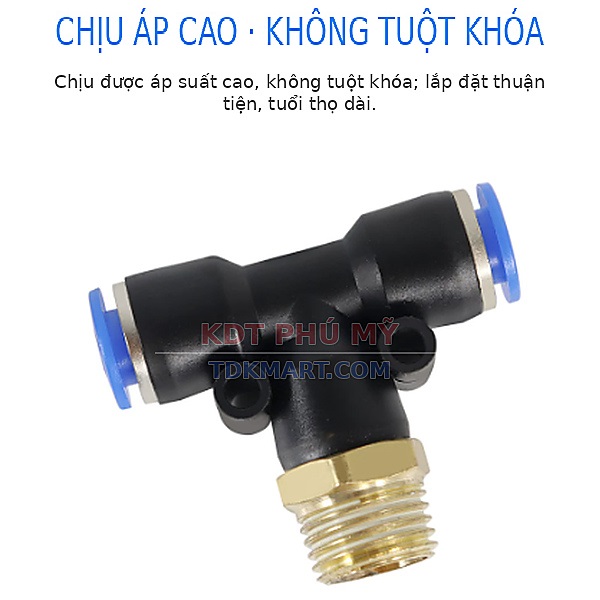

Thông số sử dụng:

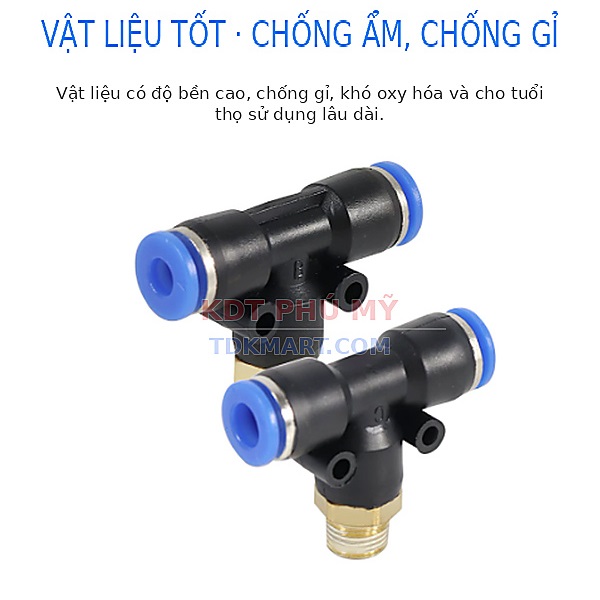

Mức 1 MPa là giới hạn tối đa của đầu nối, không phải giá trị cài đặt mặc định. Toàn mạch chỉ được vận hành trong giới hạn thấp nhất của ống, van, xi lanh và thiết bị. Khoảng 0–60°C áp dụng cho môi trường xung quanh; cần tránh đóng băng, nhiệt trực tiếp và điều kiện vượt giới hạn.

Cơ chế ghim ống: điểm cần kiểm tra nằm ở OD và chất lượng đầu ống

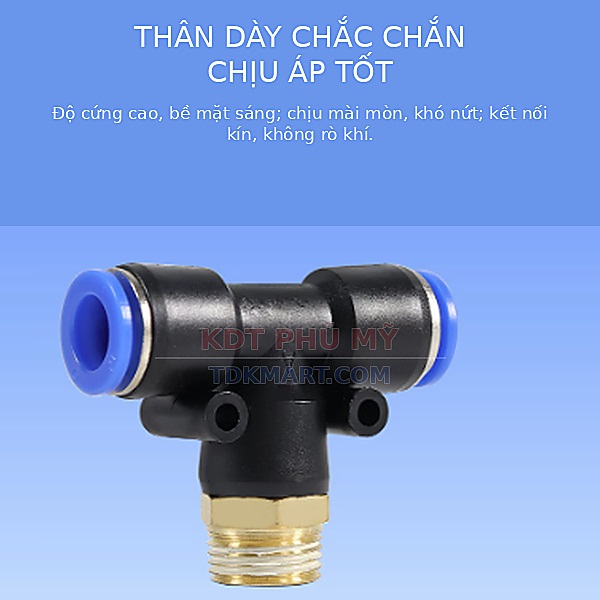

Hai đầu ngang dùng nguyên lý push-in: ống được đẩy vào qua vòng nhả, cơ cấu giữ bám vào bề mặt ống và gioăng tạo vùng kín. Vì vậy OD phải đúng với đầu ghim. Đầu ống nên cắt vuông, không bẹp, không xước sâu và không có ba via. Khi lắp xong, kéo thử nhẹ để chắc rằng ống đã được giữ; khi tháo phải xả áp, nhấn vòng nhả rồi mới rút ống.

Các tài liệu kỹ thuật của Festo mô tả push-in theo nguyên lý push-pull và phân loại trực tiếp theo tubing outside diameter. Đây là lý do phần tên sản phẩm nên thể hiện rõ ống 4/6/8/10/12 mm thay vì dùng cách gọi mơ hồ theo đường kính trong.

Vị trí ren giữa ảnh hưởng trực tiếp đến cách bố trí máy

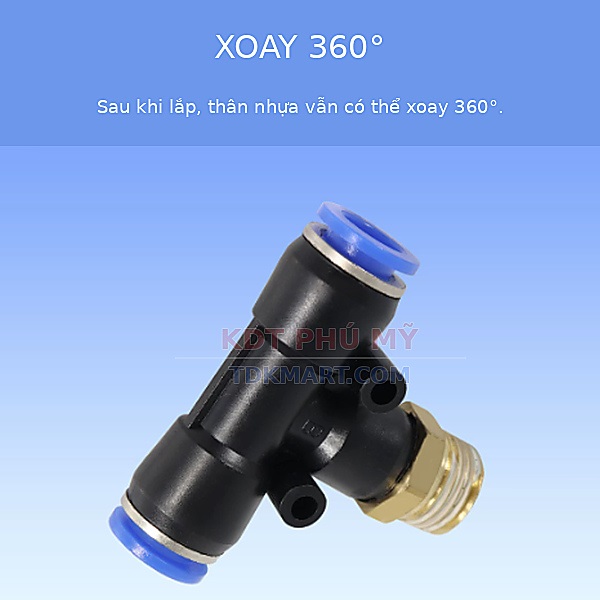

Sau khi ren giữa được siết vào thiết bị, hai đầu ghim nằm về hai phía của thân chữ T. Trước khi lắp cần dự kiến hướng tuyến ống, khoảng cách tới vách tủ, cảm biến, van, xy lanh và vùng chuyển động. Nếu vị trí dừng của ren khiến ống phải uốn gấp ngay tại miệng fitting, nên xem lại hướng lắp hoặc chọn kiểu nối khác thay vì ép ống.

Với ống 10–12 mm, bán kính uốn và lực hồi của ống thường đáng chú ý hơn nhóm 4–6 mm. Với ống 4 mm, vấn đề lại nghiêng về không gian thao tác vòng nhả và khả năng quan sát đầu ống đã vào đủ sâu hay chưa. Vì vậy cùng một kiểu chữ T nhưng tiêu chí bố trí thay đổi theo OD.

Bảng chọn nhanh theo bài toán thực tế

So sánh với các kiểu chữ T gần nhất

Đầu nối chữ T 3 đầu ghim phù hợp khi ba cổng đều nối ống. Đầu nối chữ T giảm dùng khi cần ba cổng ghim nhưng có sự thay đổi OD. Dòng PB phù hợp khi nhánh giữa phải bắt ren trực tiếp lên thiết bị. Việc tách ba nhóm theo chức năng giúp sơ đồ gọn hơn và hạn chế ghép thêm đầu chuyển không cần thiết.

Nếu cần mở rộng sang các kiểu thẳng, co, Y hoặc các đầu nối ren khác, có thể đối chiếu tại nhóm đầu nối nhanh khí nén. Với môi trường cần vật liệu kim loại, đầu nối nhanh Inox là hướng tham khảo khác; không nên sao chép nguyên tiêu chí của nhựa sang Inox 304 vì điều kiện sử dụng và đặc tính cơ học khác nhau.

Chọn sản phẩm thay thế khi một thông số thay đổi

Nếu OD giữ nguyên nhưng cổng thiết bị đổi ren, ưu tiên đổi sang model PB cùng OD với ren đúng thay vì thêm một đầu chuyển ren. Nếu ren giữ nguyên nhưng tuyến ống đổi OD, chọn model theo OD mới. Nếu bỏ yêu cầu bắt ren ở giữa, chuyển sang chữ T ba đầu ghim. Nếu cần nhánh giữa là ống khác cỡ, chuyển sang chữ T giảm. Cách chọn theo chức năng như vậy giúp giảm số mối nối và làm việc bảo trì dễ kiểm soát hơn.

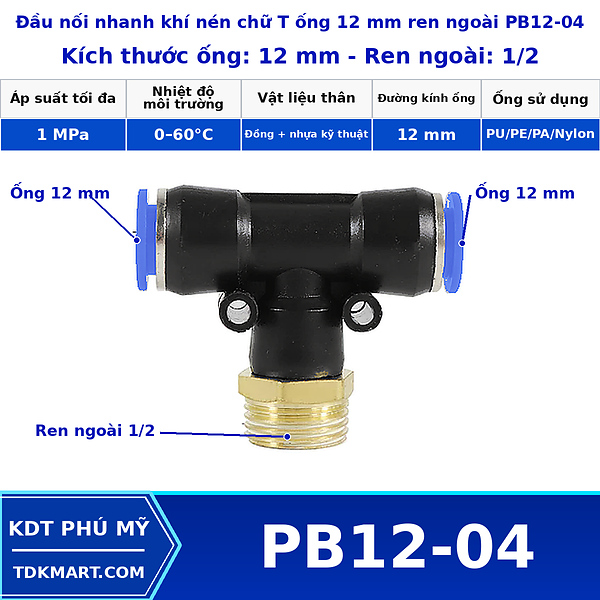

PB12-04: ống 12 mm – ren 1/2

Đầu nối khí nén chữ T ống 12 mm ren ngoài giữa 1/2 phù hợp khi hai hướng ống đều dùng OD 12 mm và cổng thiết bị ở nhánh giữa đúng ren 1/2. Điểm cần kiểm tra riêng của lựa chọn này là ưu tiên kiểm tra khoảng trống quanh chân ren và bán kính uốn của ống 12 mm. Xem đúng cỡ PB12-04 để đối chiếu trước khi đặt.

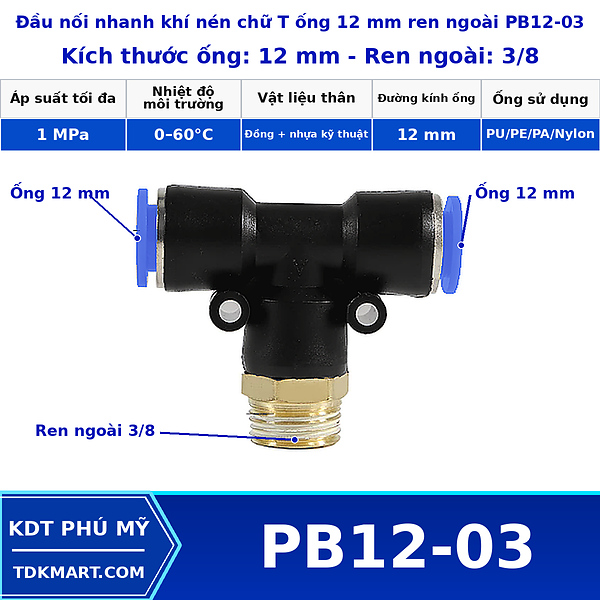

PB12-03: ống 12 mm – ren 3/8

Đầu nối khí nén chữ T ống 12 mm ren ngoài giữa 3/8 phù hợp khi hai hướng ống đều dùng OD 12 mm và cổng thiết bị ở nhánh giữa đúng ren 3/8. Điểm cần kiểm tra riêng của lựa chọn này là đặt trọng tâm vào tương quan giữa ống 12 mm và cổng ren 3/8 thay vì chọn theo cảm giác. Xem đúng cỡ PB12-03 để đối chiếu trước khi đặt.

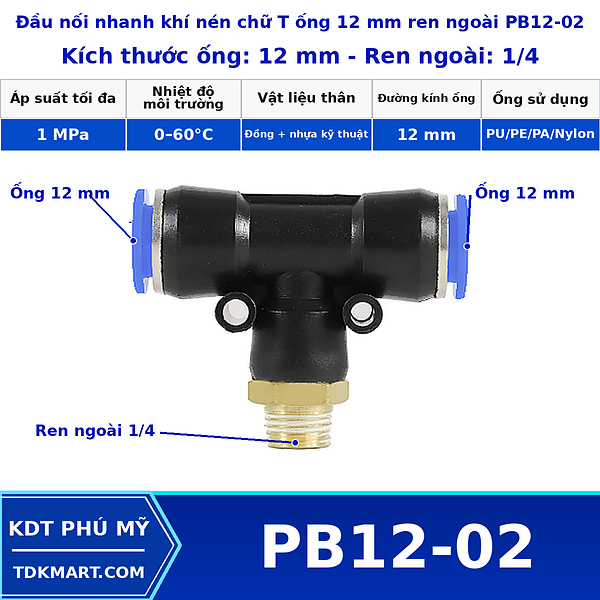

PB12-02: ống 12 mm – ren 1/4

Đầu nối khí nén chữ T ống 12 mm ren ngoài giữa 1/4 phù hợp khi hai hướng ống đều dùng OD 12 mm và cổng thiết bị ở nhánh giữa đúng ren 1/4. Điểm cần kiểm tra riêng của lựa chọn này là xem cổng 1/4 có trở thành nút thắt so với nhu cầu lưu lượng hay không. Xem đúng cỡ PB12-02 để đối chiếu trước khi đặt.

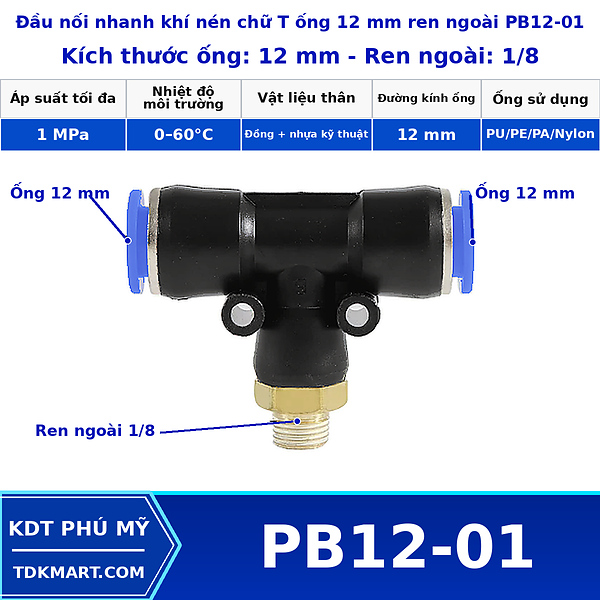

PB12-01: ống 12 mm – ren 1/8

Đầu nối khí nén chữ T ống 12 mm ren ngoài giữa 1/8 phù hợp khi hai hướng ống đều dùng OD 12 mm và cổng thiết bị ở nhánh giữa đúng ren 1/8. Điểm cần kiểm tra riêng của lựa chọn này là không mặc định ren nhỏ phù hợp chỉ vì lắp vừa; cần đối chiếu lưu lượng thực tế. Xem đúng cỡ PB12-01 để đối chiếu trước khi đặt.

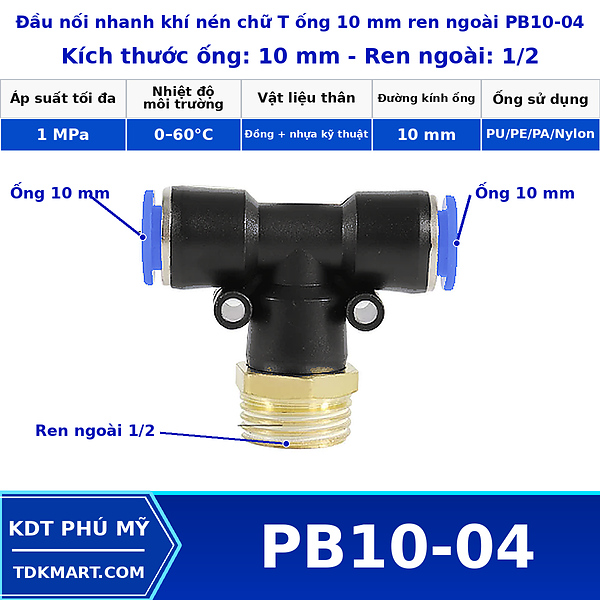

PB10-04: ống 10 mm – ren 1/2

Đầu nối khí nén chữ T ống 10 mm ren ngoài giữa 1/2 phù hợp khi hai hướng ống đều dùng OD 10 mm và cổng thiết bị ở nhánh giữa đúng ren 1/2. Điểm cần kiểm tra riêng của lựa chọn này là kiểm tra kích thước thân fitting và khoảng thao tác cờ lê trong tủ máy. Xem đúng cỡ PB10-04 để đối chiếu trước khi đặt.

PB10-03: ống 10 mm – ren 3/8

Đầu nối khí nén chữ T ống 10 mm ren ngoài giữa 3/8 phù hợp khi hai hướng ống đều dùng OD 10 mm và cổng thiết bị ở nhánh giữa đúng ren 3/8. Điểm cần kiểm tra riêng của lựa chọn này là ưu tiên bố trí sao cho hai đầu ống không bị kéo lệch khi siết ren. Xem đúng cỡ PB10-03 để đối chiếu trước khi đặt.

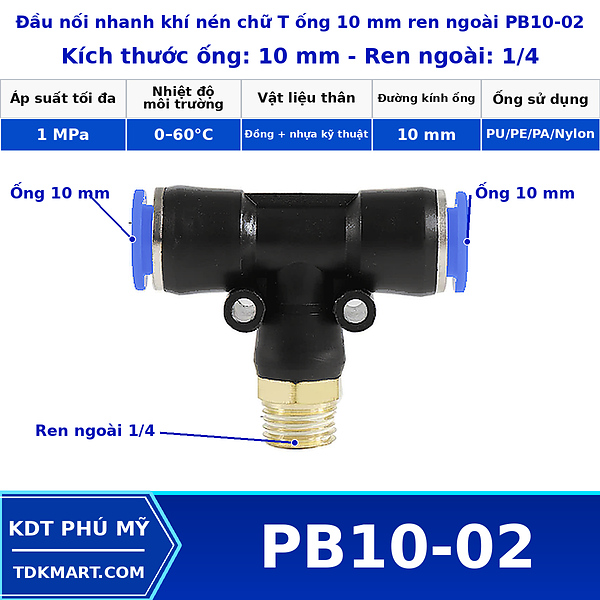

PB10-02: ống 10 mm – ren 1/4

Đầu nối khí nén chữ T ống 10 mm ren ngoài giữa 1/4 phù hợp khi hai hướng ống đều dùng OD 10 mm và cổng thiết bị ở nhánh giữa đúng ren 1/4. Điểm cần kiểm tra riêng của lựa chọn này là cân bằng giữa tiết diện ống và kích thước cổng thiết bị. Xem đúng cỡ PB10-02 để đối chiếu trước khi đặt.

PB10-01: ống 10 mm – ren 1/8

Đầu nối khí nén chữ T ống 10 mm ren ngoài giữa 1/8 phù hợp khi hai hướng ống đều dùng OD 10 mm và cổng thiết bị ở nhánh giữa đúng ren 1/8. Điểm cần kiểm tra riêng của lựa chọn này là xác minh nhu cầu khí của nhánh nhỏ trước khi giữ ống chính 10 mm. Xem đúng cỡ PB10-01 để đối chiếu trước khi đặt.

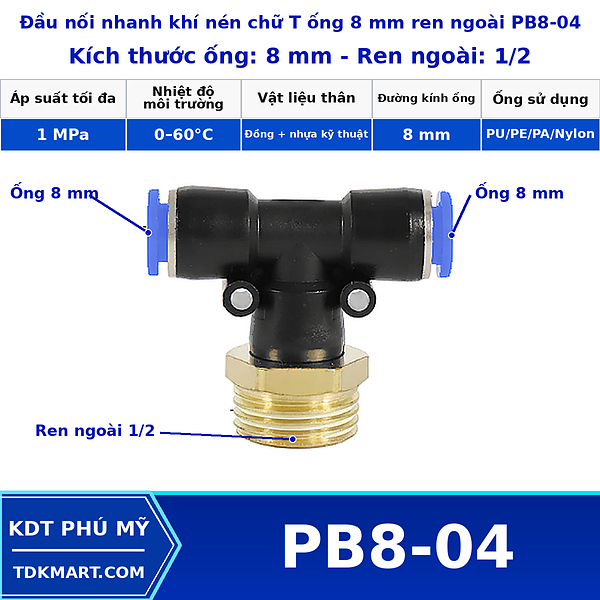

PB8-04: ống 8 mm – ren 1/2

Đầu nối khí nén chữ T ống 8 mm ren ngoài giữa 1/2 phù hợp khi hai hướng ống đều dùng OD 8 mm và cổng thiết bị ở nhánh giữa đúng ren 1/2. Điểm cần kiểm tra riêng của lựa chọn này là đánh giá sự chênh lệch kích thước để tránh chọn fitting quá cồng kềnh cho không gian hẹp. Xem đúng cỡ PB8-04 để đối chiếu trước khi đặt.

PB8-03: ống 8 mm – ren 3/8

Đầu nối khí nén chữ T ống 8 mm ren ngoài giữa 3/8 phù hợp khi hai hướng ống đều dùng OD 8 mm và cổng thiết bị ở nhánh giữa đúng ren 3/8. Điểm cần kiểm tra riêng của lựa chọn này là kiểm tra hướng thoát của hai ống sau khi ren đã siết đúng vị trí. Xem đúng cỡ PB8-03 để đối chiếu trước khi đặt.

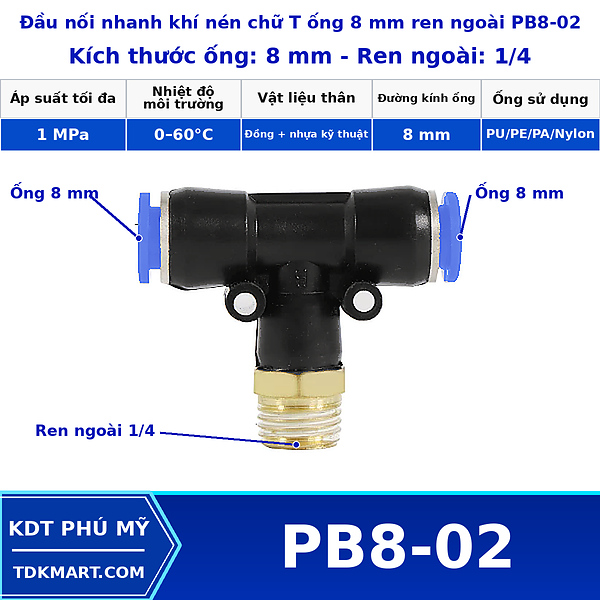

PB8-02: ống 8 mm – ren 1/4

Đầu nối khí nén chữ T ống 8 mm ren ngoài giữa 1/4 phù hợp khi hai hướng ống đều dùng OD 8 mm và cổng thiết bị ở nhánh giữa đúng ren 1/4. Điểm cần kiểm tra riêng của lựa chọn này là xem xét chiều dài ống hai phía và khả năng tháo vòng nhả khi bảo trì. Xem đúng cỡ PB8-02 để đối chiếu trước khi đặt.

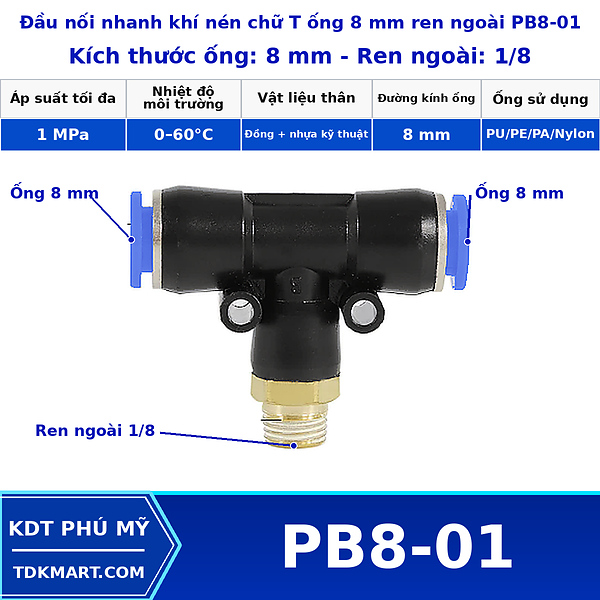

PB8-01: ống 8 mm – ren 1/8

Đầu nối khí nén chữ T ống 8 mm ren ngoài giữa 1/8 phù hợp khi hai hướng ống đều dùng OD 8 mm và cổng thiết bị ở nhánh giữa đúng ren 1/8. Điểm cần kiểm tra riêng của lựa chọn này là đối chiếu lưu lượng, chuẩn ren và không gian trước khi chọn. Xem đúng cỡ PB8-01 để đối chiếu trước khi đặt.

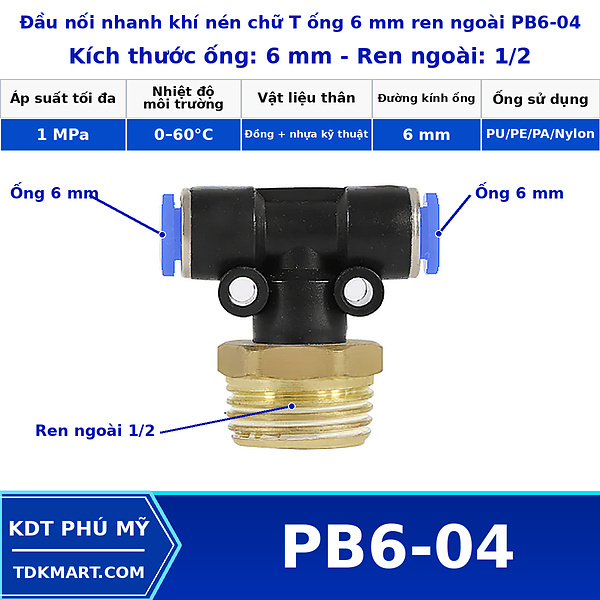

PB6-04: ống 6 mm – ren 1/2

Đầu nối khí nén chữ T ống 6 mm ren ngoài giữa 1/2 phù hợp khi hai hướng ống đều dùng OD 6 mm và cổng thiết bị ở nhánh giữa đúng ren 1/2. Điểm cần kiểm tra riêng của lựa chọn này là chỉ chọn khi sơ đồ thật sự yêu cầu cổng 1/2; nếu không, thân fitting có thể lớn không cần thiết. Xem đúng cỡ PB6-04 để đối chiếu trước khi đặt.

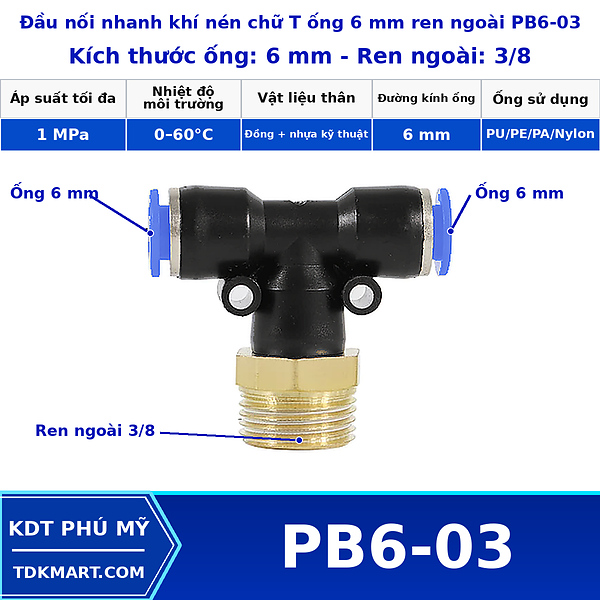

PB6-03: ống 6 mm – ren 3/8

Đầu nối khí nén chữ T ống 6 mm ren ngoài giữa 3/8 phù hợp khi hai hướng ống đều dùng OD 6 mm và cổng thiết bị ở nhánh giữa đúng ren 3/8. Điểm cần kiểm tra riêng của lựa chọn này là quan sát khoảng hở cho thao tác siết và hướng uốn ống. Xem đúng cỡ PB6-03 để đối chiếu trước khi đặt.

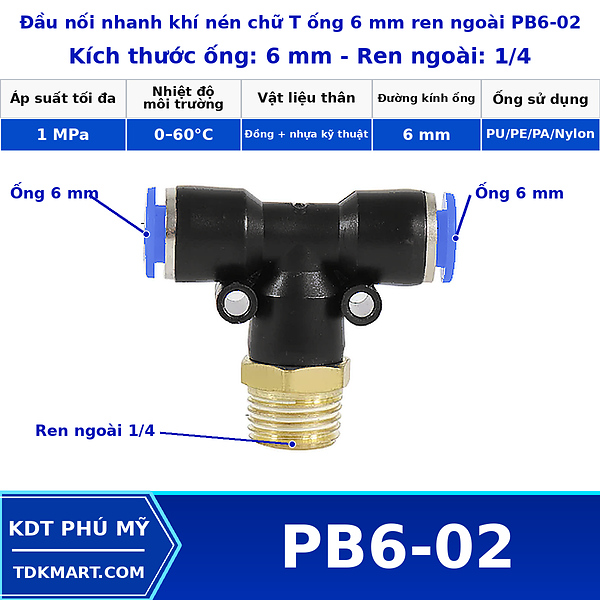

PB6-02: ống 6 mm – ren 1/4

Đầu nối khí nén chữ T ống 6 mm ren ngoài giữa 1/4 phù hợp khi hai hướng ống đều dùng OD 6 mm và cổng thiết bị ở nhánh giữa đúng ren 1/4. Điểm cần kiểm tra riêng của lựa chọn này là kiểm tra OD ống thực tế, ren đối tiếp và chiều sâu lắp ống. Xem đúng cỡ PB6-02 để đối chiếu trước khi đặt.

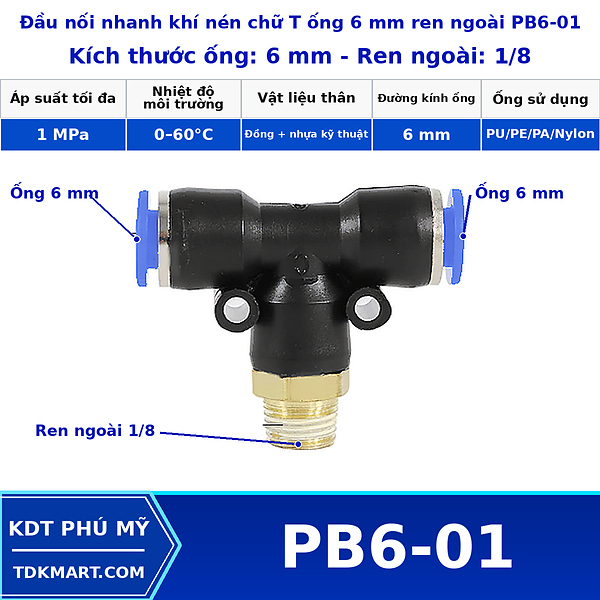

PB6-01: ống 6 mm – ren 1/8

Đầu nối khí nén chữ T ống 6 mm ren ngoài giữa 1/8 phù hợp khi hai hướng ống đều dùng OD 6 mm và cổng thiết bị ở nhánh giữa đúng ren 1/8. Điểm cần kiểm tra riêng của lựa chọn này là ưu tiên độ gọn và khả năng tháo ống hơn là dùng thân fitting lớn. Xem đúng cỡ PB6-01 để đối chiếu trước khi đặt.

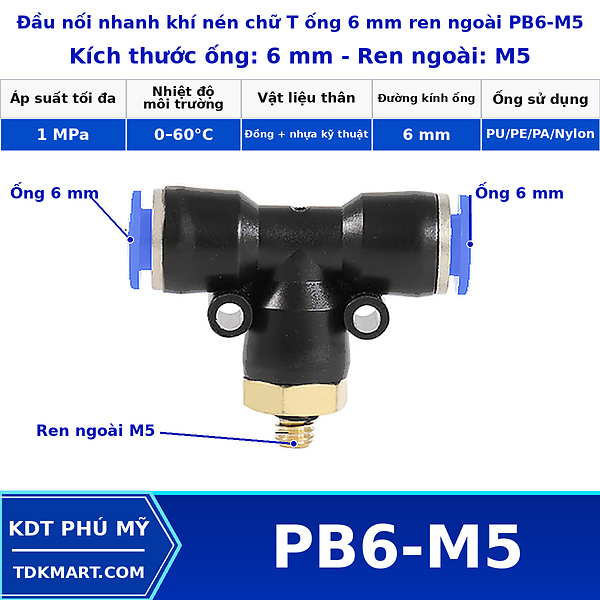

PB6-M5: ống 6 mm – ren M5

Đầu nối khí nén chữ T ống 6 mm ren ngoài giữa M5 phù hợp khi hai hướng ống đều dùng OD 6 mm và cổng thiết bị ở nhánh giữa đúng ren M5. Điểm cần kiểm tra riêng của lựa chọn này là phân biệt rõ M5 với ren inch 1/8 vì hai loại không thay thế cho nhau. Xem đúng cỡ PB6-M5 để đối chiếu trước khi đặt.

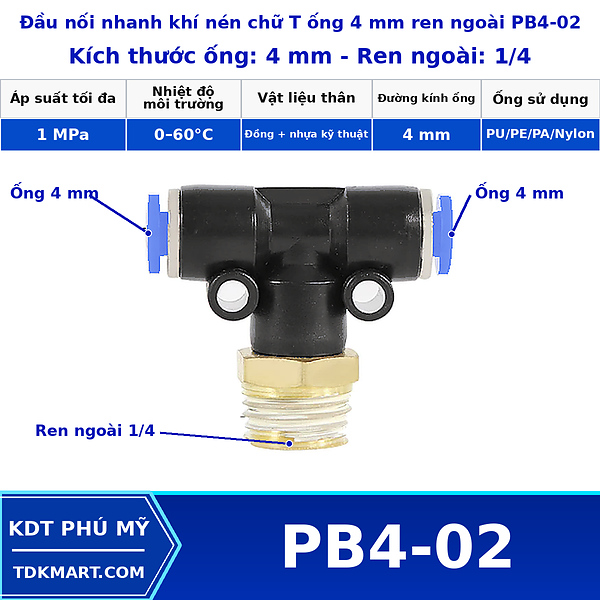

PB4-02: ống 4 mm – ren 1/4

Đầu nối khí nén chữ T ống 4 mm ren ngoài giữa 1/4 phù hợp khi hai hướng ống đều dùng OD 4 mm và cổng thiết bị ở nhánh giữa đúng ren 1/4. Điểm cần kiểm tra riêng của lựa chọn này là kiểm tra nhu cầu thực tế để tránh tạo chuyển tiếp kích thước không cần thiết. Xem đúng cỡ PB4-02 để đối chiếu trước khi đặt.

PB4-01: ống 4 mm – ren 1/8

Đầu nối khí nén chữ T ống 4 mm ren ngoài giữa 1/8 phù hợp khi hai hướng ống đều dùng OD 4 mm và cổng thiết bị ở nhánh giữa đúng ren 1/8. Điểm cần kiểm tra riêng của lựa chọn này là ưu tiên đường ống ngắn, đầu cắt vuông và vị trí dễ nhấn vòng nhả. Xem đúng cỡ PB4-01 để đối chiếu trước khi đặt.

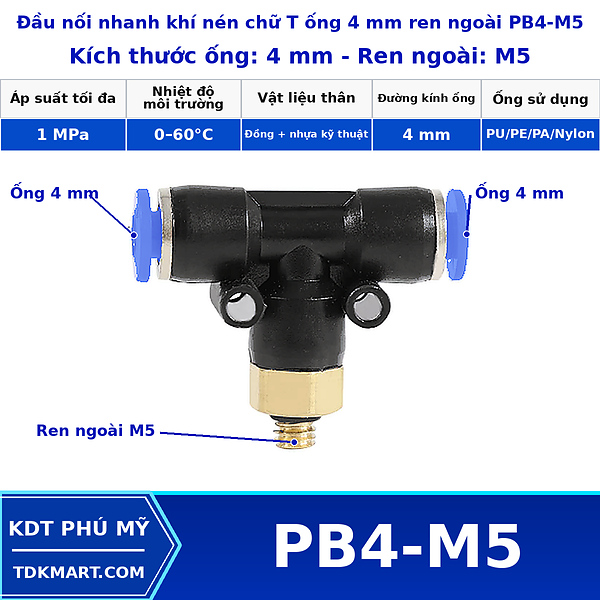

PB4-M5: ống 4 mm – ren M5

Đầu nối khí nén chữ T ống 4 mm ren ngoài giữa M5 phù hợp khi hai hướng ống đều dùng OD 4 mm và cổng thiết bị ở nhánh giữa đúng ren M5. Điểm cần kiểm tra riêng của lựa chọn này là xác nhận đúng bước ren M5 và tránh nhầm với các cỡ ren inch. Xem đúng cỡ PB4-M5 để đối chiếu trước khi đặt.
