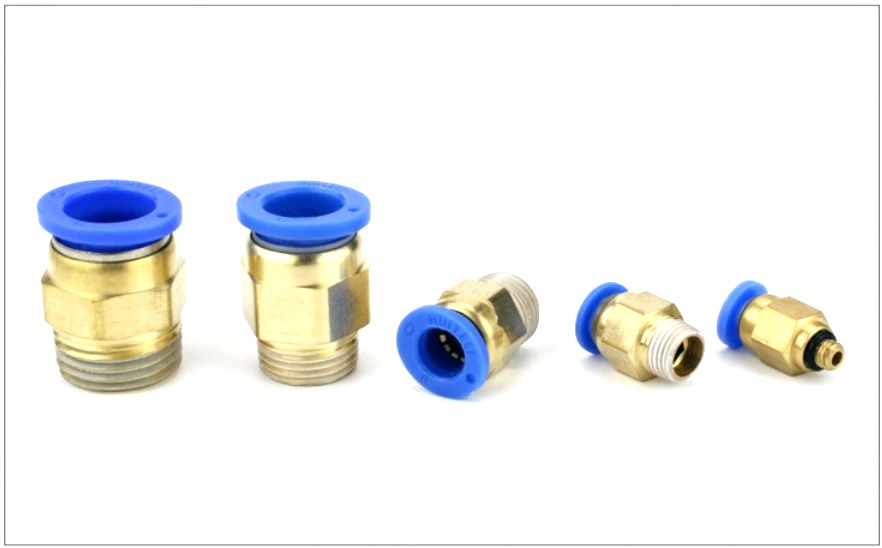

Đầu nối khí nén thẳng- Ren ngoài

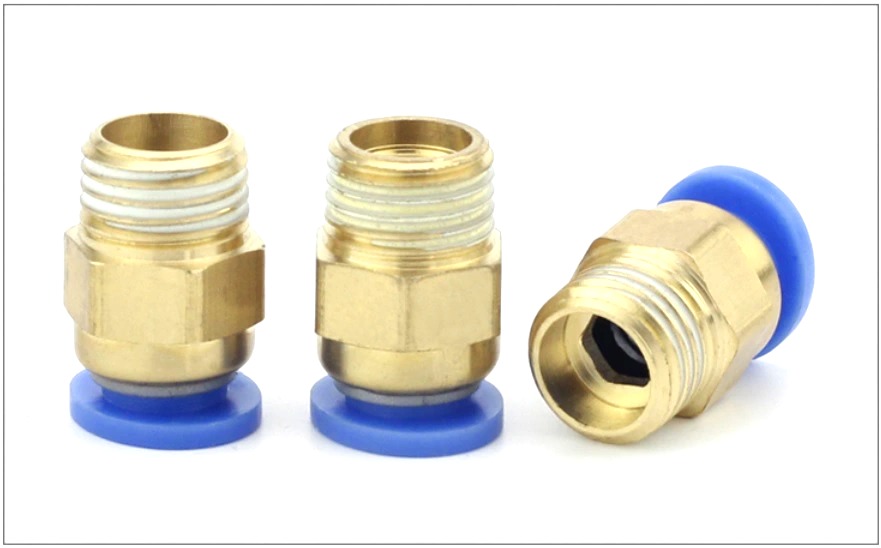

Đầu nối khí nén thẳng ren ngoài gồm một đầu ghim ống và một đầu ren ngoài, dùng đưa ống khí vào cổng ren trong của van, xi lanh, bộ lọc–điều áp, bộ chia khí hoặc thiết bị tương ứng. Dữ liệu đang hoạt động trên TDKMART.COM cho thấy nhóm này có các cỡ ống từ 4 đến 16 mm và nhiều lựa chọn M5, 1/8, 1/4, 3/8, 1/2, 3/4 tùy OD. Khi chọn hàng, cần đọc đường kính ngoài của ống và cỡ ren như hai thông số độc lập.

Thông số sử dụng

Cách đọc đúng một đầu nối thẳng ren ngoài

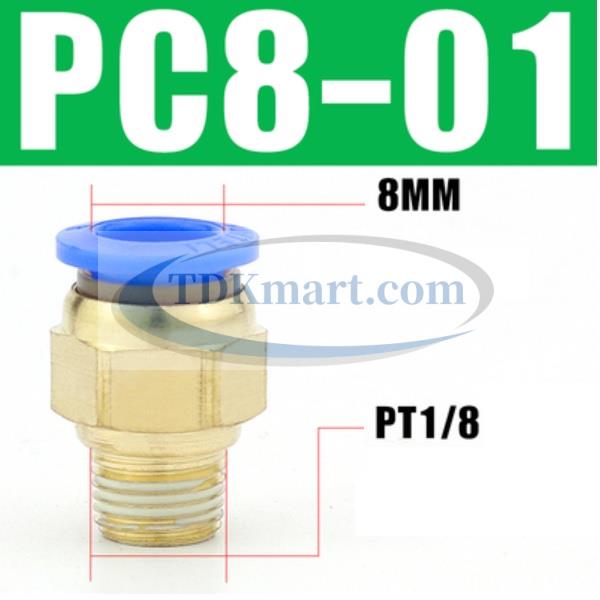

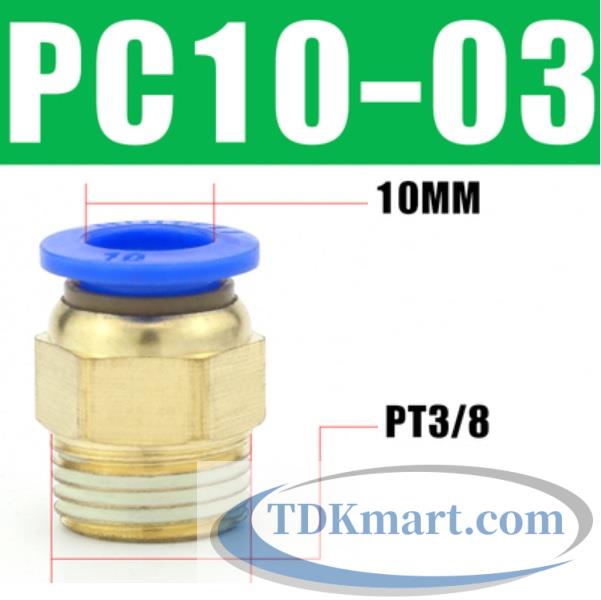

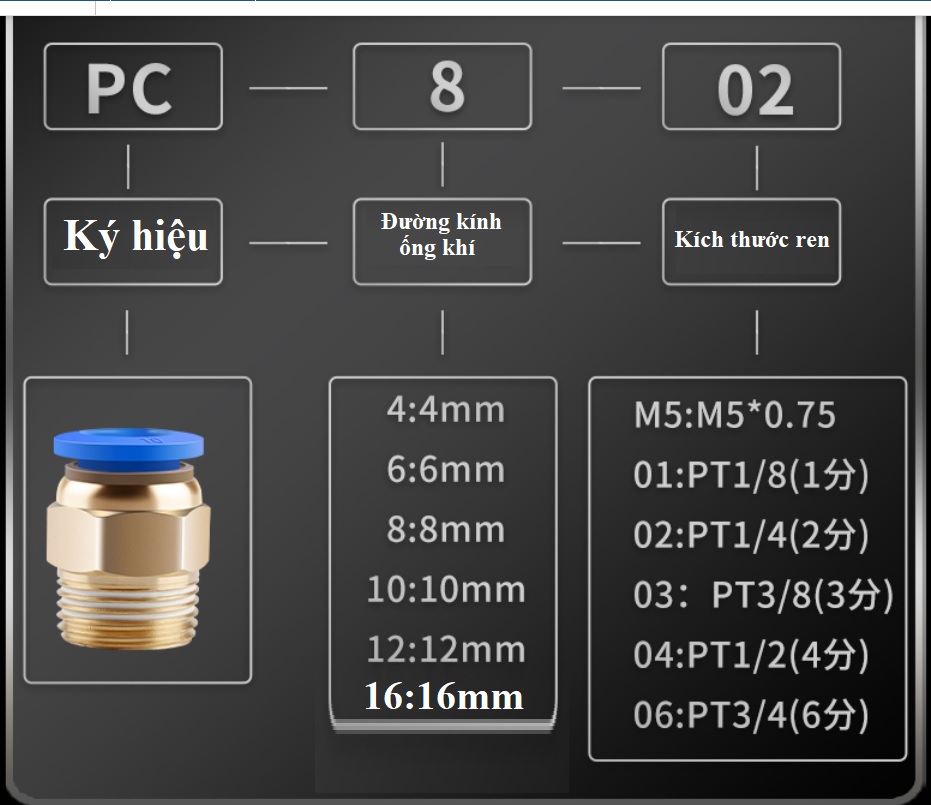

Ví dụ “ống 8 mm ren ngoài 1/4” có nghĩa phía ghim nhận ống OD 8 mm, còn phía ren lắp vào cổng ren trong 1/4. Không nên gọi đây là một “cặp 8-1/4” vì dễ làm người đọc hiểu hai số thuộc cùng một hệ kích thước. Cách ghi rõ từng phía cũng thuận lợi hơn khi kiểm tra tại máy.

Chọn từ cổng thiết bị và tuyến ống

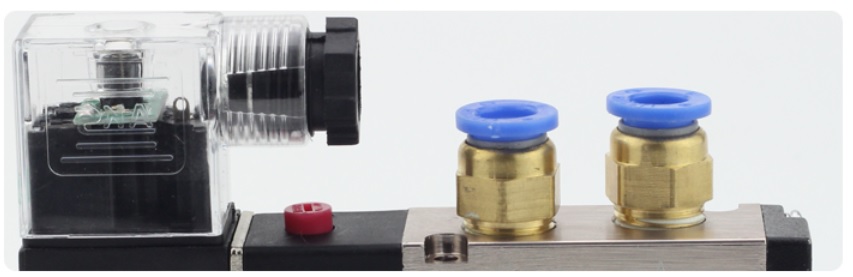

Nếu thay thế, ghi nhận cổng ren trên thiết bị trước khi tháo đầu cũ, sau đó xác nhận OD ống. Nếu thiết kế mới, chọn cỡ ống theo yêu cầu của hệ thống rồi kiểm tra cổng thiết bị phù hợp. Ren lớn hơn không tự động đồng nghĩa toàn tuyến có lưu lượng lớn hơn, vì khả năng làm việc còn phụ thuộc nhiều thành phần khác của hệ thống.

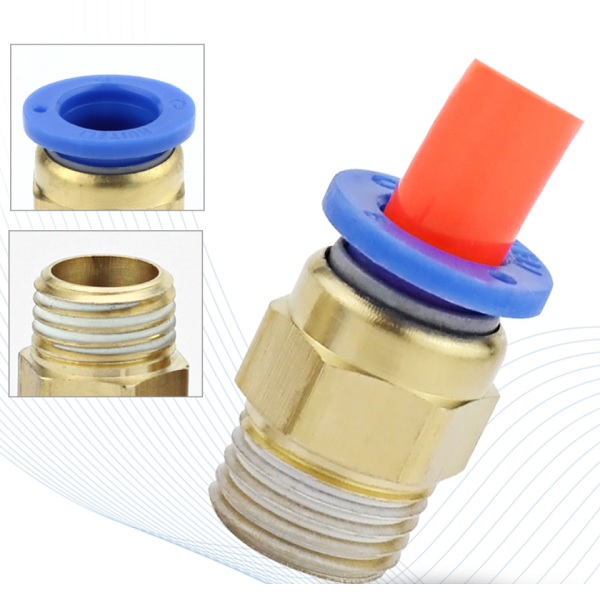

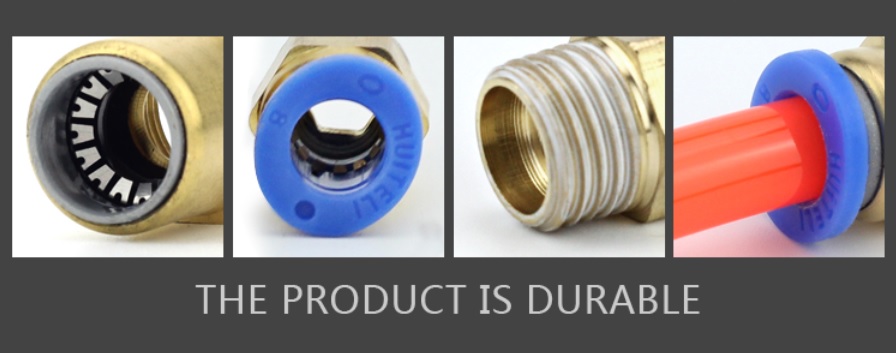

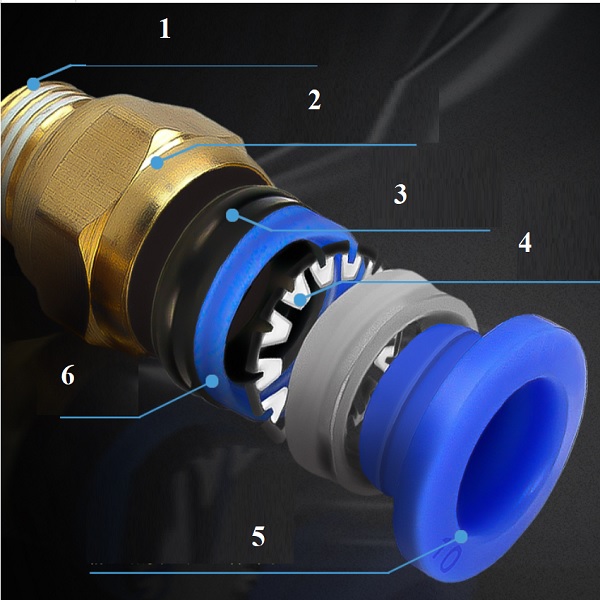

Phía ghim ống cần được chuẩn bị như thế nào

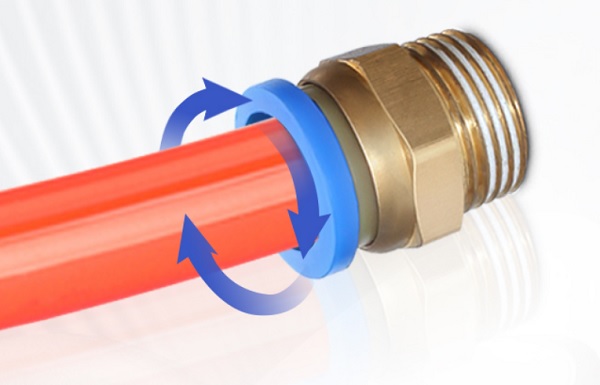

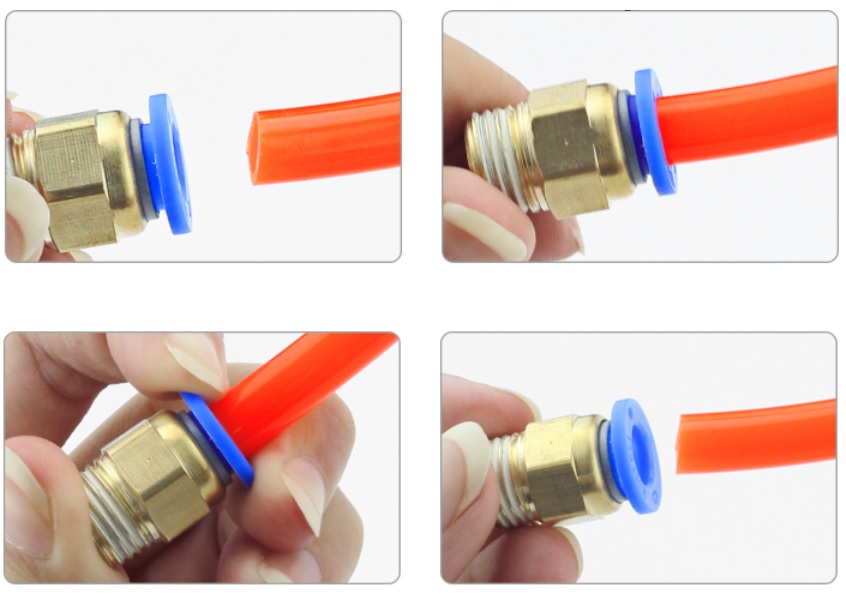

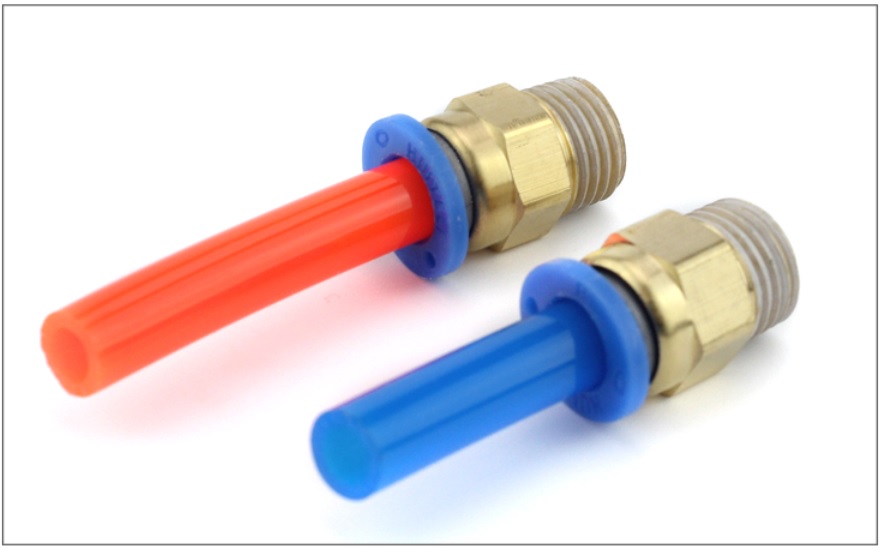

Đầu ống cần cắt vuông, sạch ba via và không xước sâu ở vùng làm kín. Đẩy ống thẳng tới điểm dừng rồi kéo nhẹ để xác nhận cơ cấu giữ đã làm việc. Ống tham khảo: PU, PE, PA/Nylon tùy loại ống và điều kiện sử dụng. Khi tháo, xả áp, ấn vòng nhấn và kéo ống theo phương thẳng.

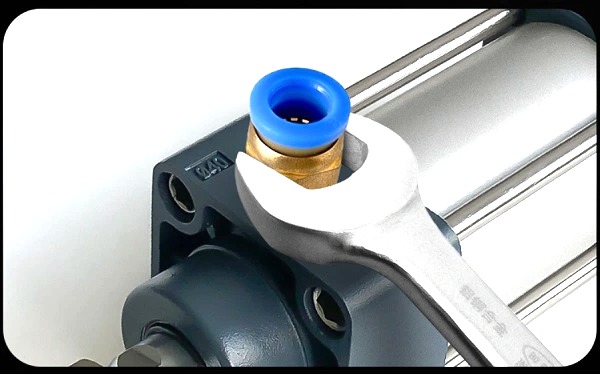

Phía ren ngoài cần kiểm tra riêng

Đầu ren phải đúng với cổng ren trong của thiết bị. Đưa ren vào thẳng trục, tránh chéo ren và thao tác tại phần lục giác thay vì xoay bằng tuyến ống. Cách làm kín và lực siết nên theo yêu cầu của thiết bị hoặc hệ thống đang sử dụng; không tự thêm thông số chung khi chưa có xác nhận cho sản phẩm.

Dạng thẳng phù hợp với vị trí nào

Dạng thẳng thuận lợi khi ống có thể rời cổng theo trục. Nếu ống phải đổi hướng ngay sát thiết bị, co nối ren ngoài thường giúp bố trí gọn hơn. Với ống lớn, nên đỡ tuyến để hạn chế tải ngang lên đầu nối; với ống nhỏ, vẫn cần chừa khoảng thao tác quanh vòng nhấn.

Các model và kích thước đang hoạt động

Chọn theo cỡ ống đang có

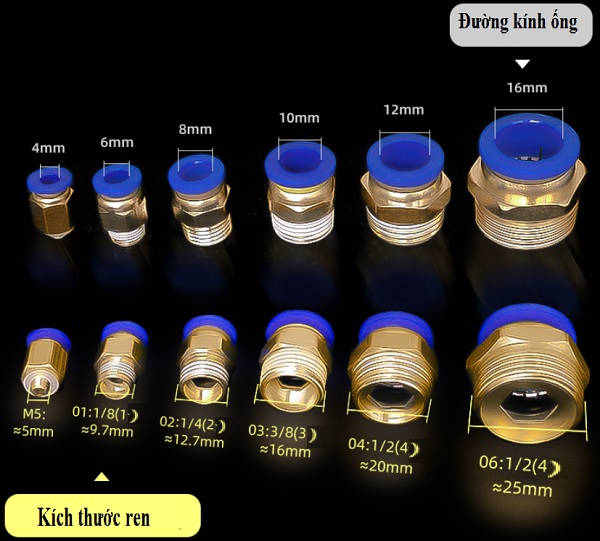

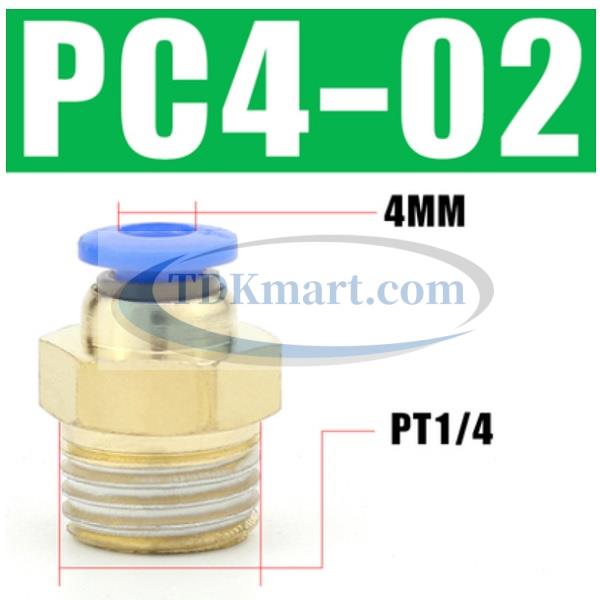

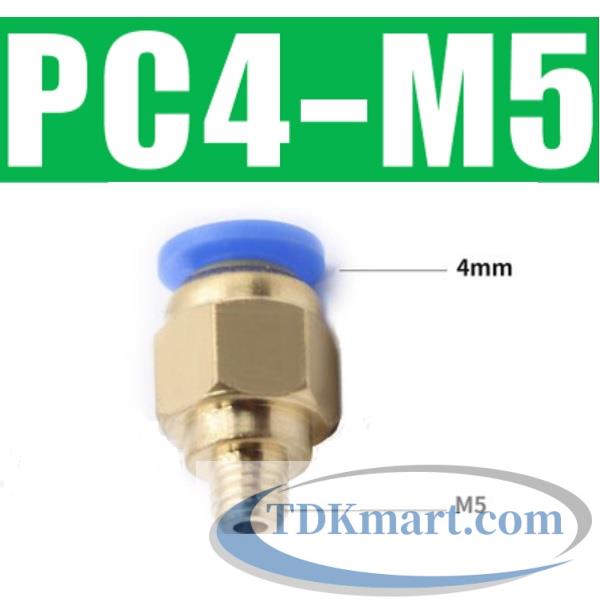

Ống OD 4 mm

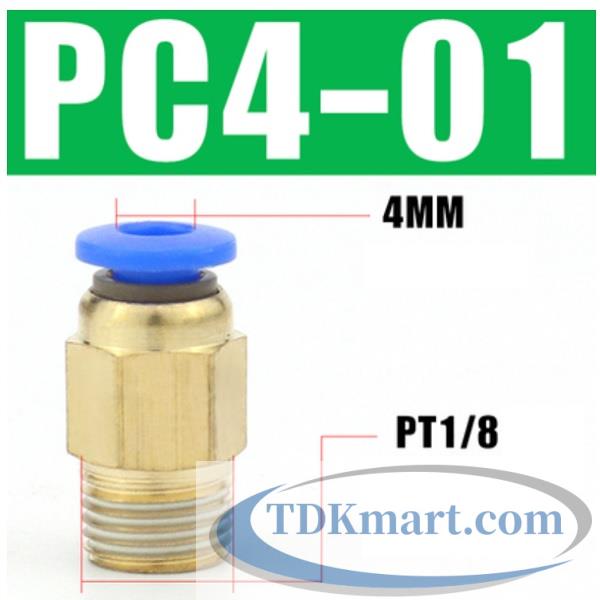

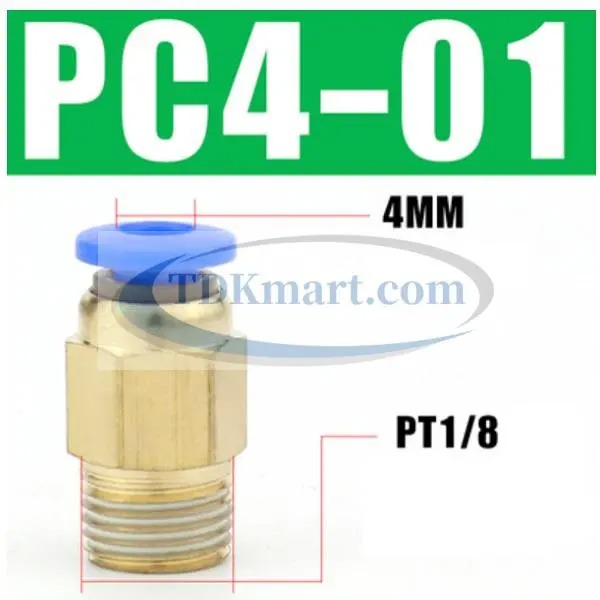

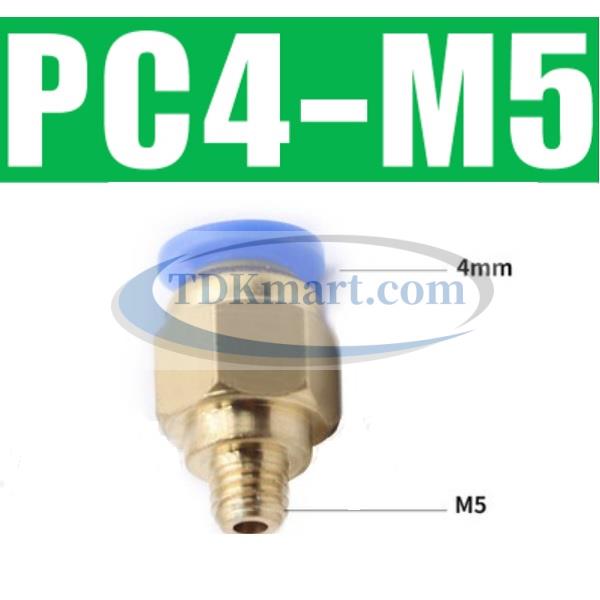

Với ống 4 mm, các ren đang có gồm 1/4, 1/8, M5. Giữ nguyên OD ống nhưng thay cỡ ren chỉ khi cổng thiết bị thay đổi tương ứng. Nên kiểm tra ký hiệu cổng hoặc kích thước thực tế thay vì suy từ hình dáng thân đầu nối.

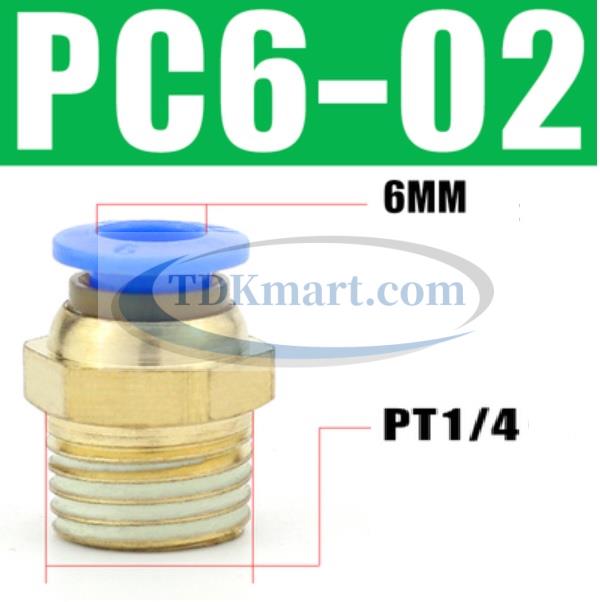

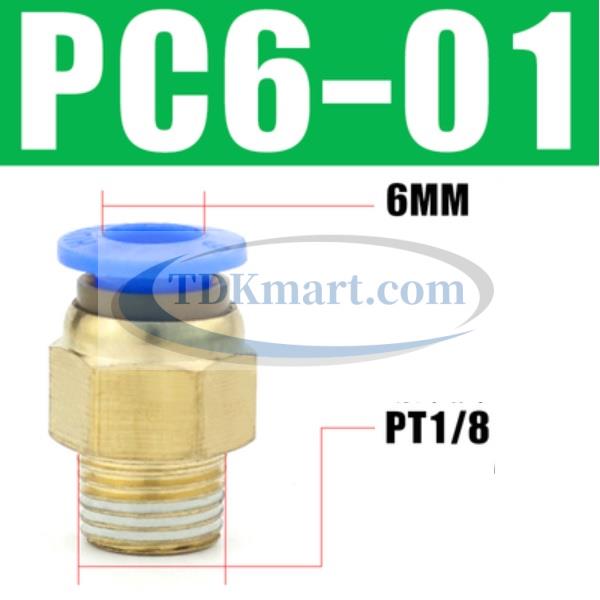

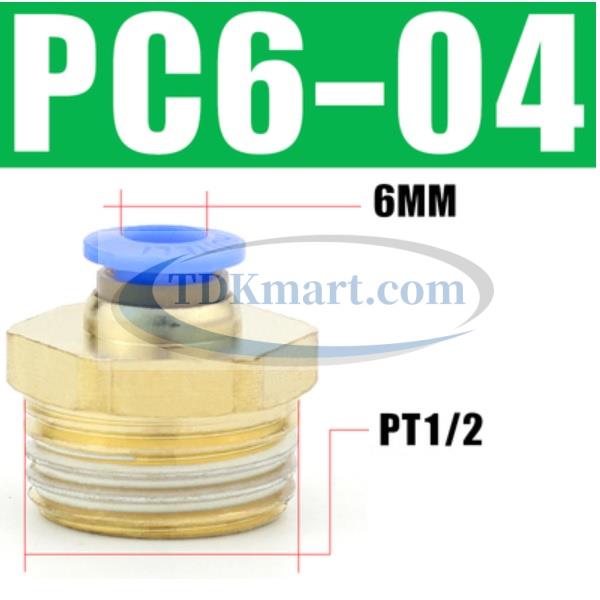

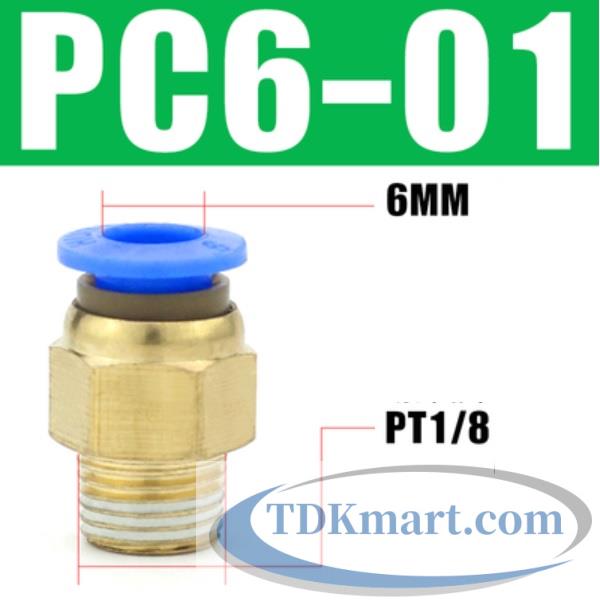

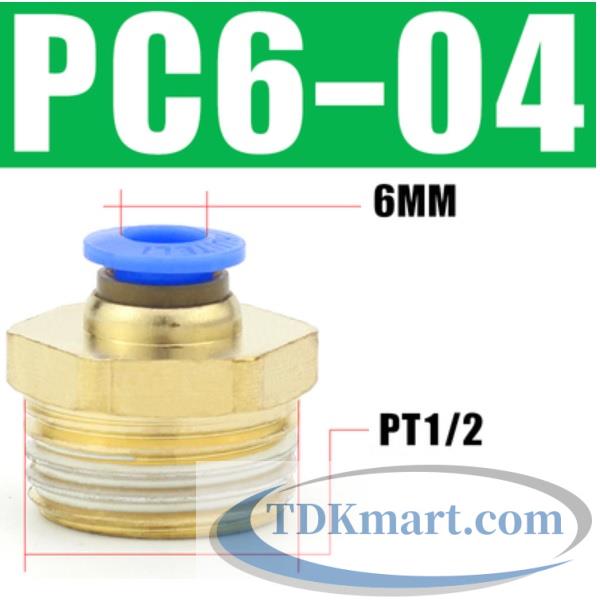

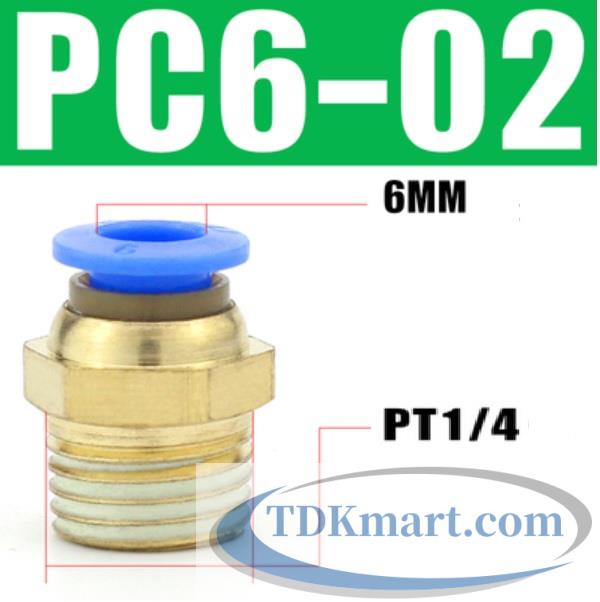

Ống OD 6 mm

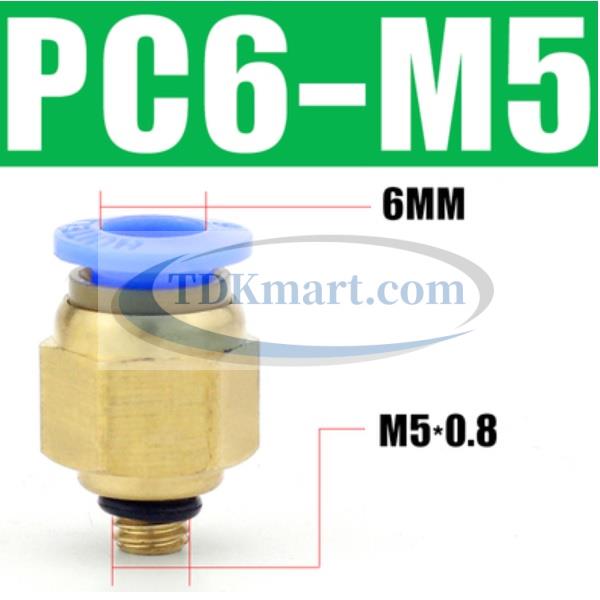

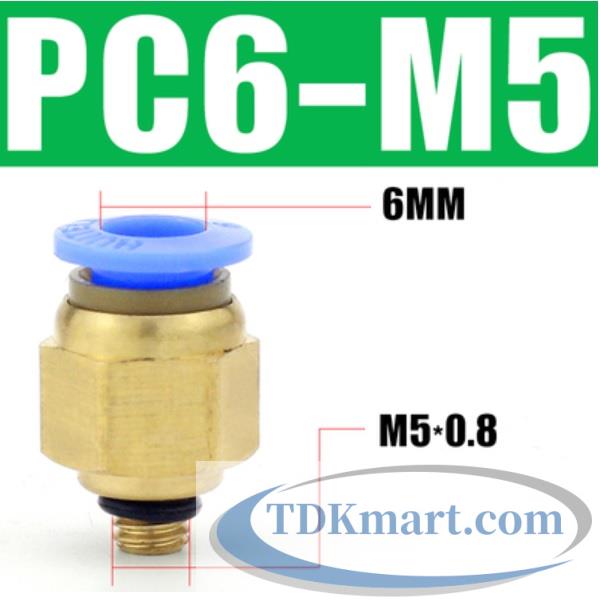

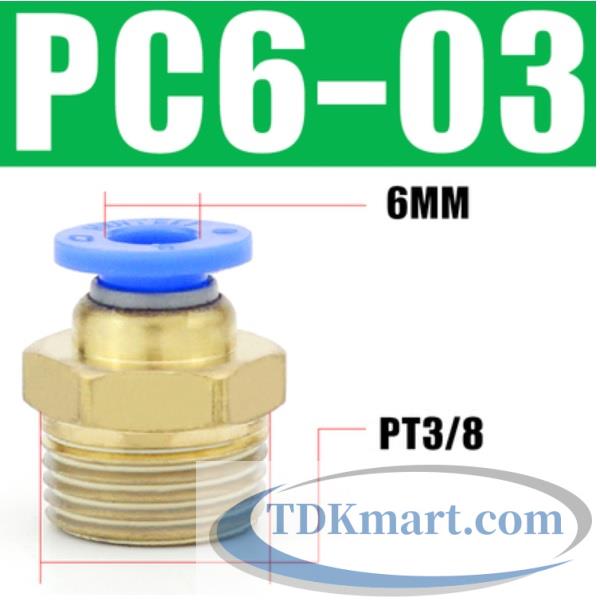

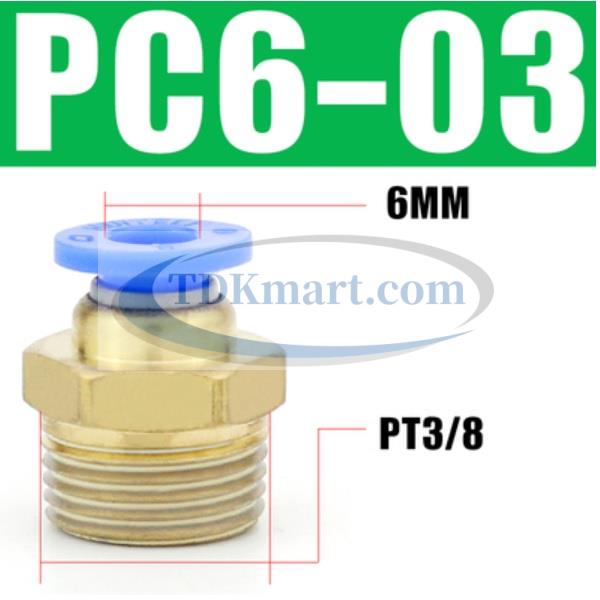

Với ống 6 mm, các ren đang có gồm 1/2, 3/8, 1/4, 1/8, M5. Giữ nguyên OD ống nhưng thay cỡ ren chỉ khi cổng thiết bị thay đổi tương ứng. Nên kiểm tra ký hiệu cổng hoặc kích thước thực tế thay vì suy từ hình dáng thân đầu nối.

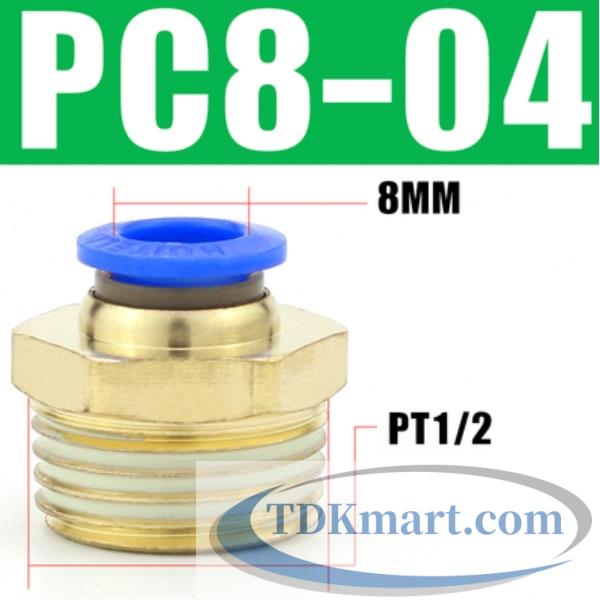

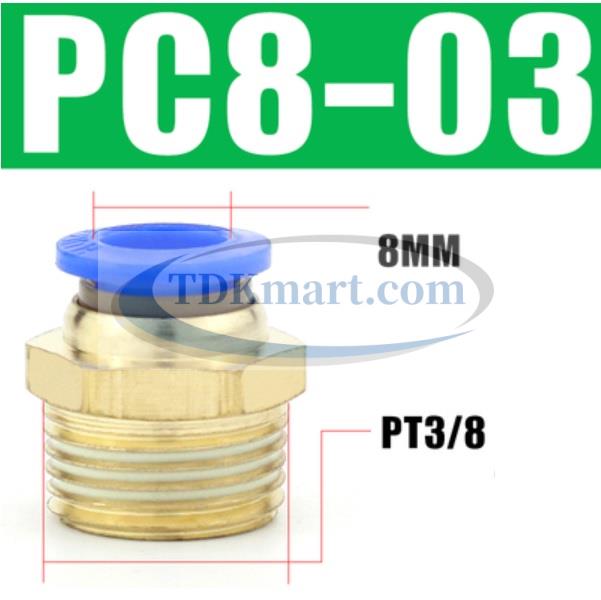

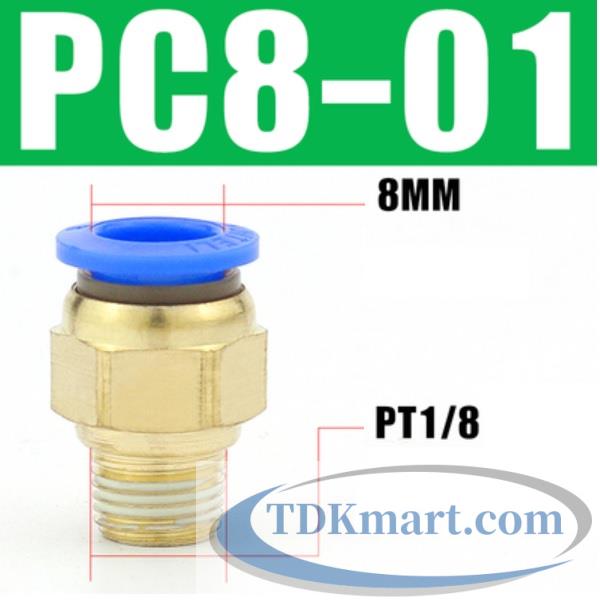

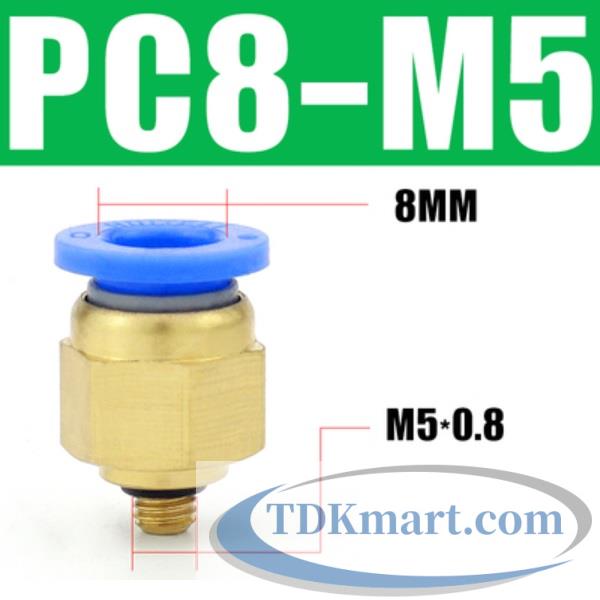

Ống OD 8 mm

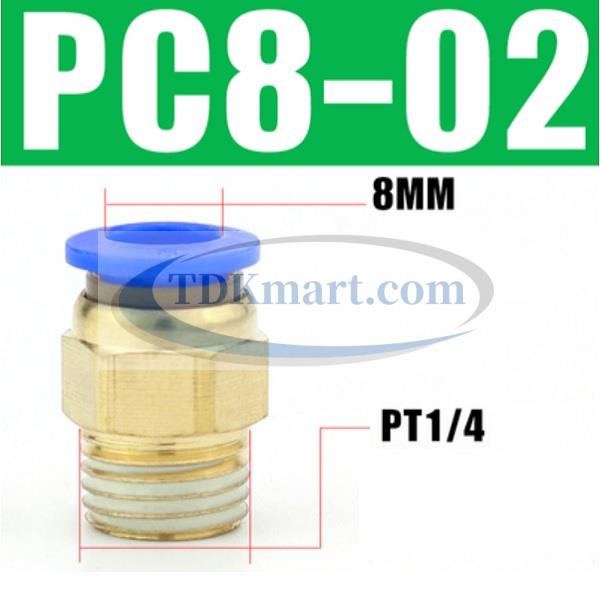

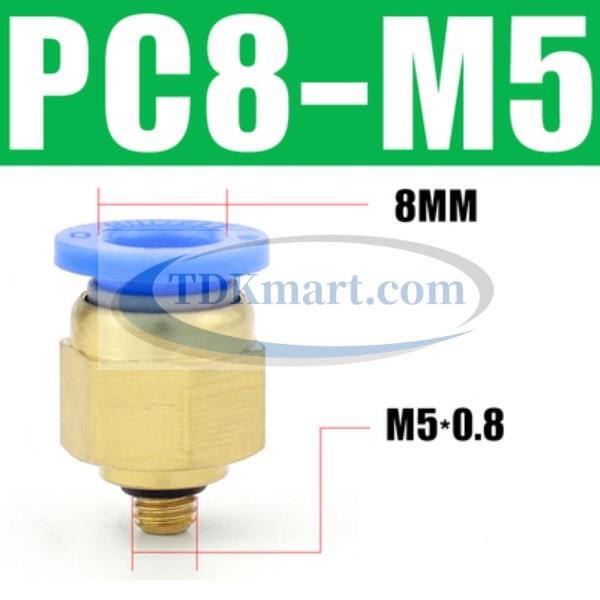

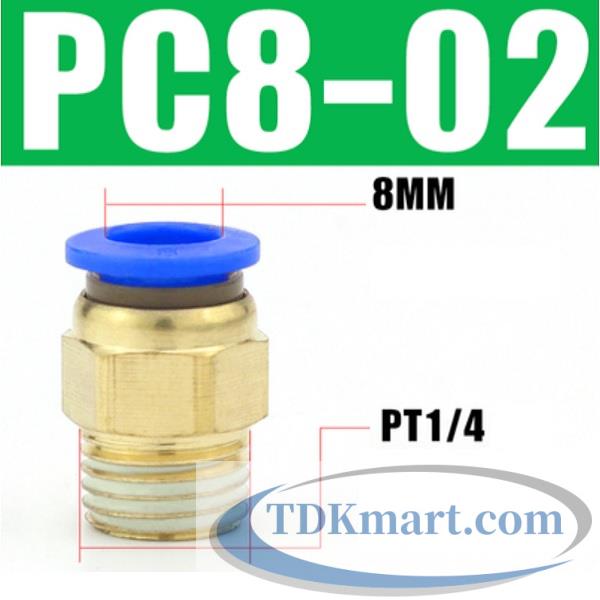

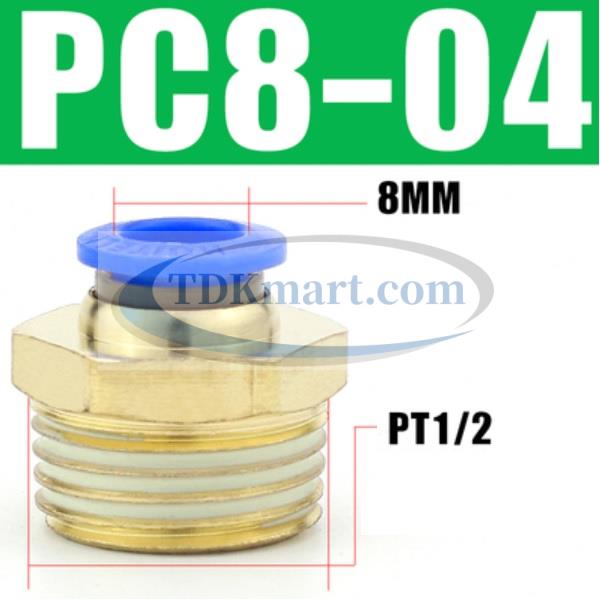

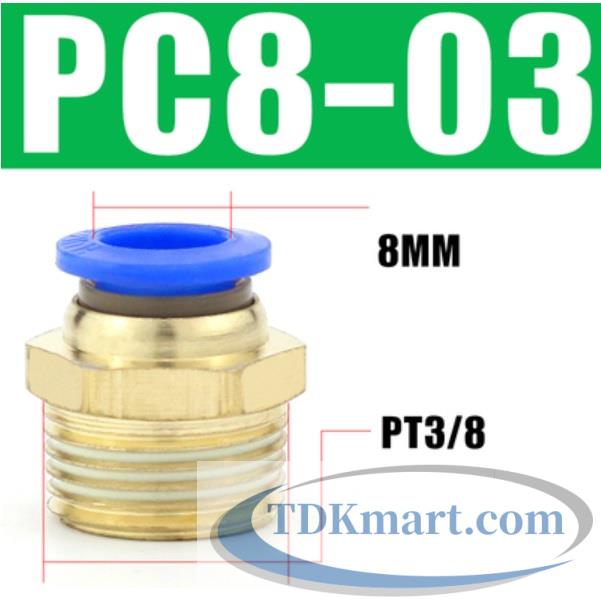

Với ống 8 mm, các ren đang có gồm 1/2, 3/8, 1/4, 1/8, M5. Giữ nguyên OD ống nhưng thay cỡ ren chỉ khi cổng thiết bị thay đổi tương ứng. Nên kiểm tra ký hiệu cổng hoặc kích thước thực tế thay vì suy từ hình dáng thân đầu nối.

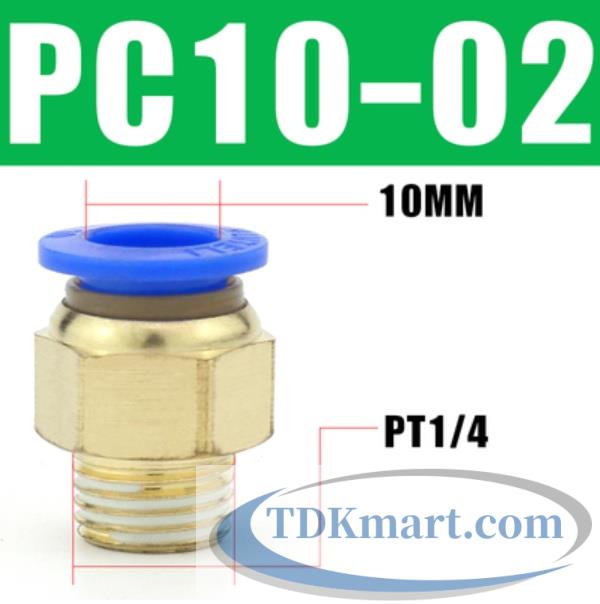

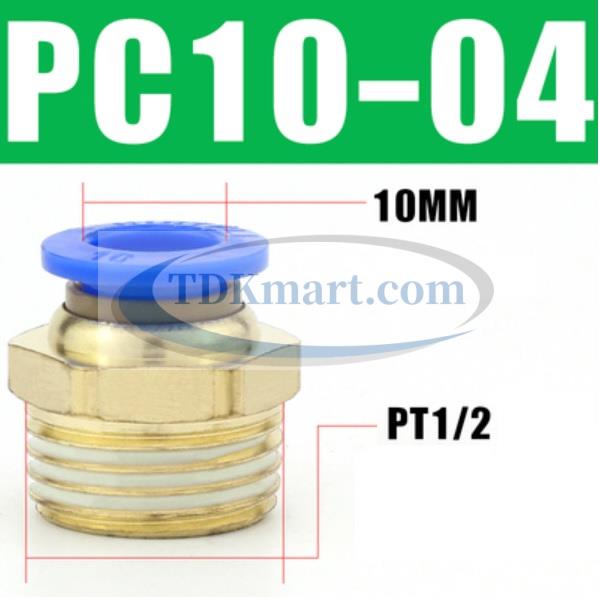

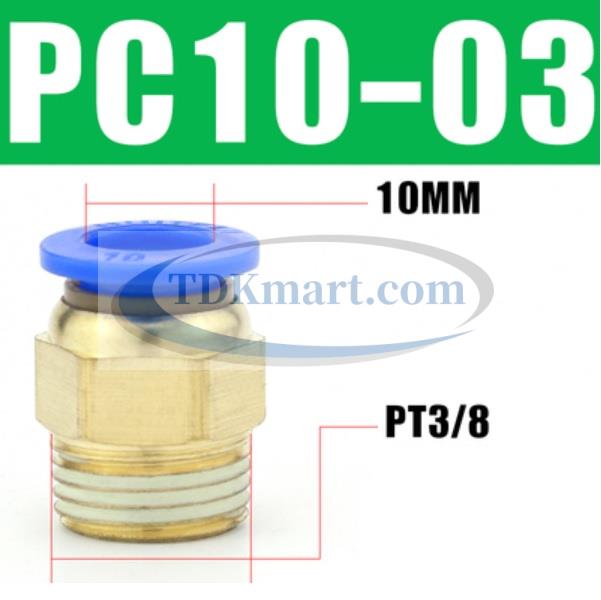

Ống OD 10 mm

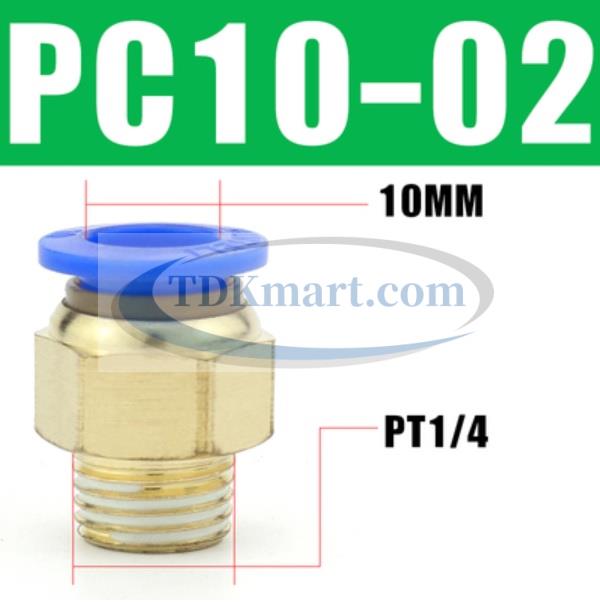

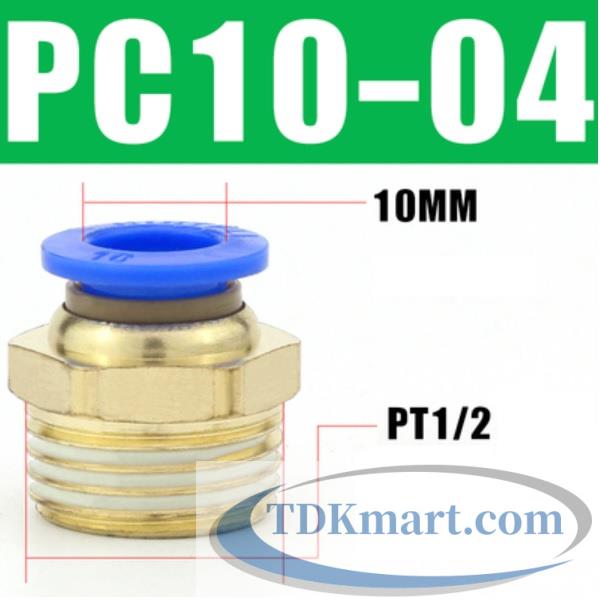

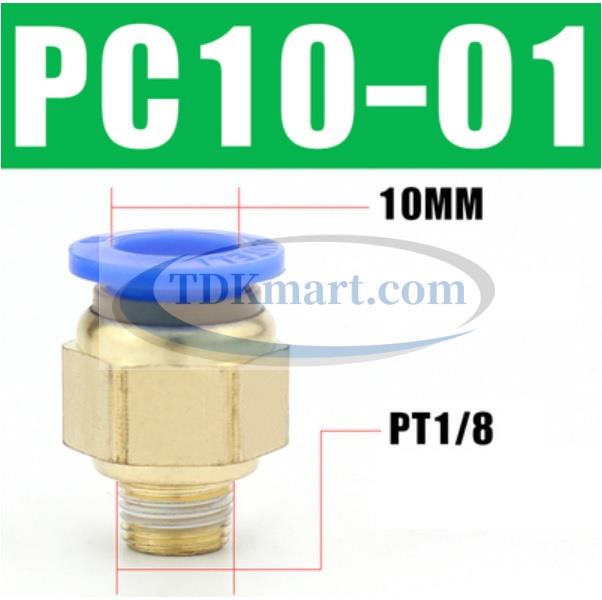

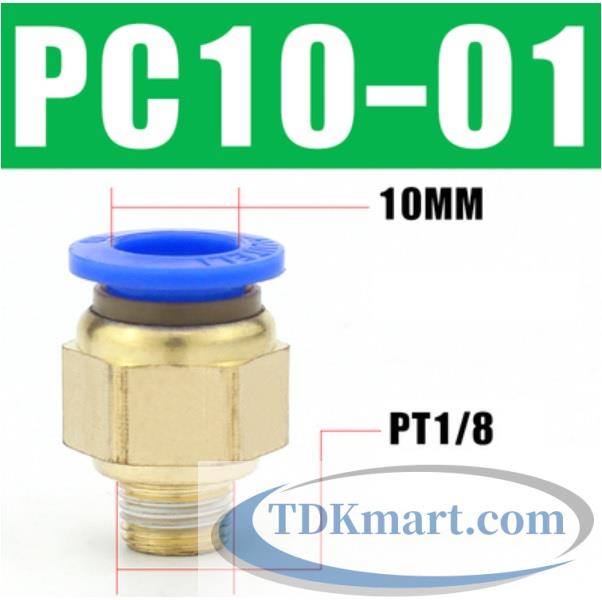

Với ống 10 mm, các ren đang có gồm 1/2, 3/8, 1/4, 1/8. Giữ nguyên OD ống nhưng thay cỡ ren chỉ khi cổng thiết bị thay đổi tương ứng. Nên kiểm tra ký hiệu cổng hoặc kích thước thực tế thay vì suy từ hình dáng thân đầu nối.

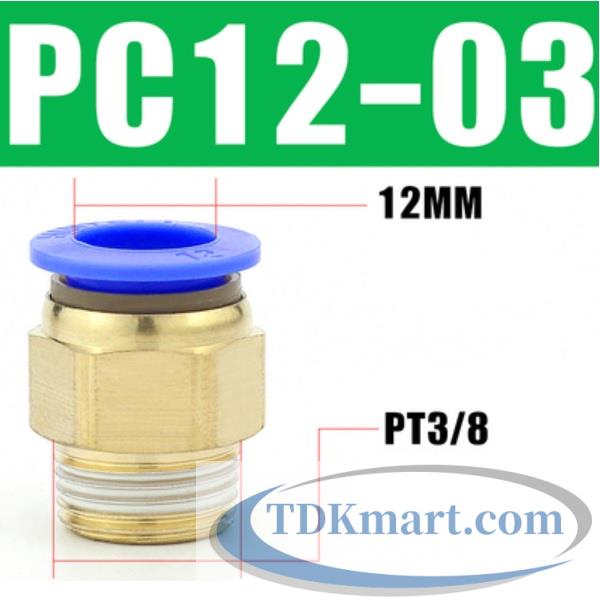

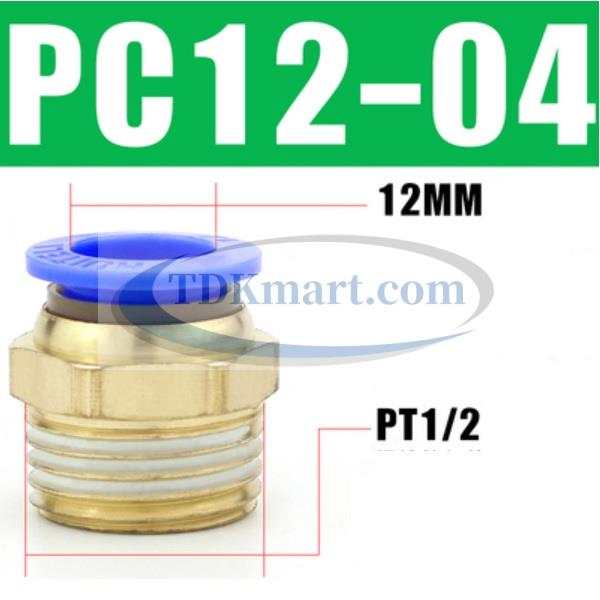

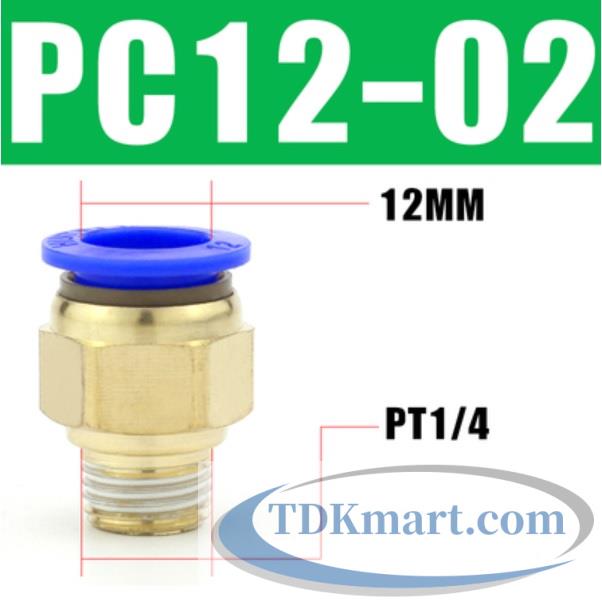

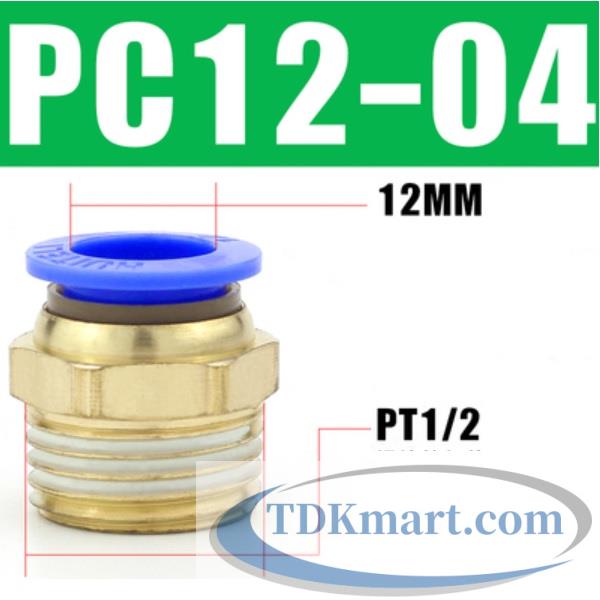

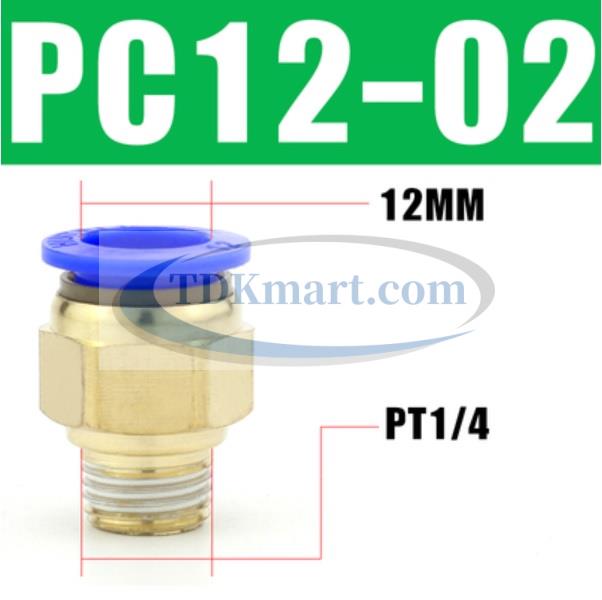

Ống OD 12 mm

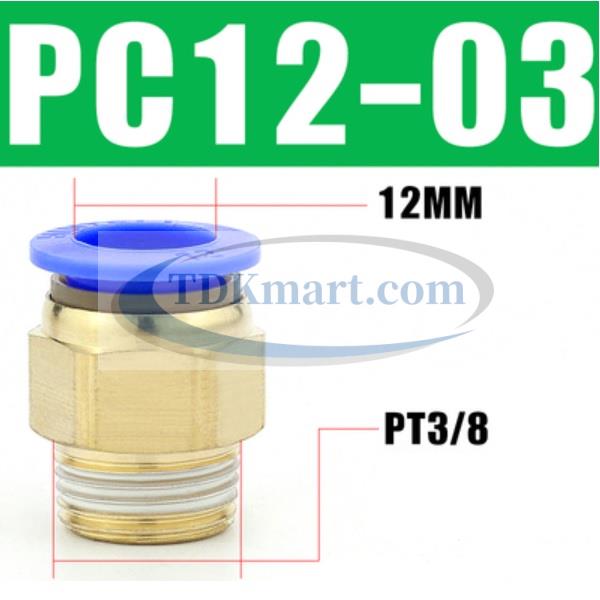

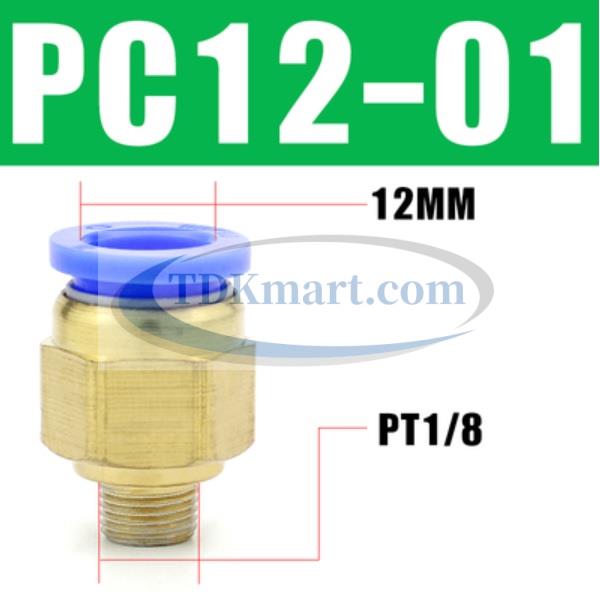

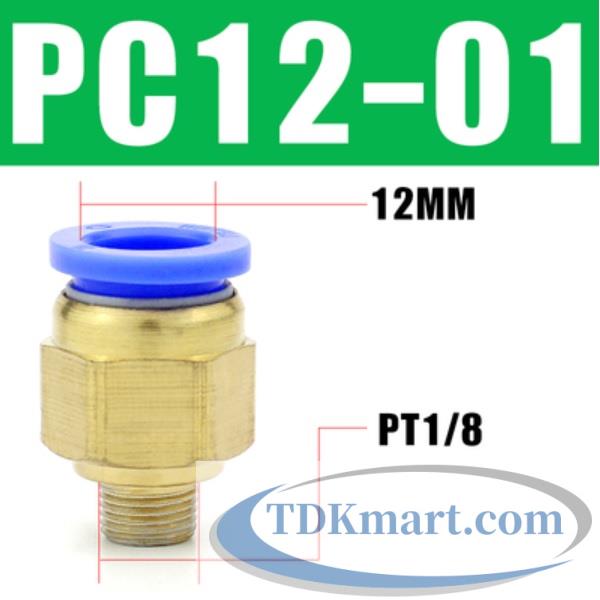

Với ống 12 mm, các ren đang có gồm 1/2, 3/8, 1/4, 1/8. Giữ nguyên OD ống nhưng thay cỡ ren chỉ khi cổng thiết bị thay đổi tương ứng. Nên kiểm tra ký hiệu cổng hoặc kích thước thực tế thay vì suy từ hình dáng thân đầu nối.

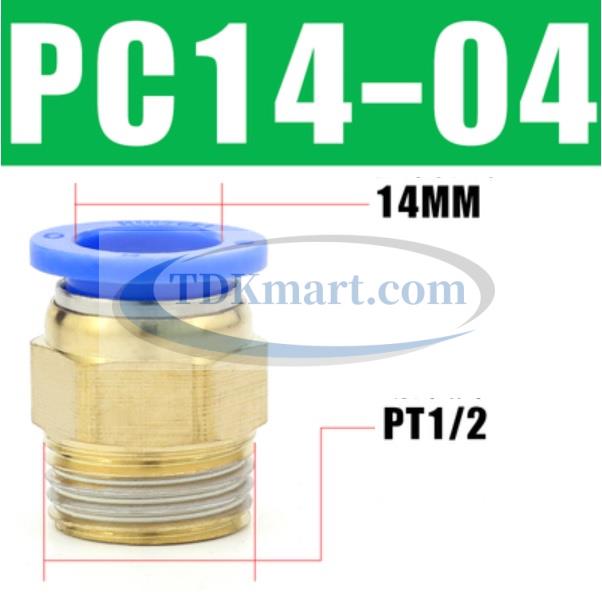

Ống OD 14 mm

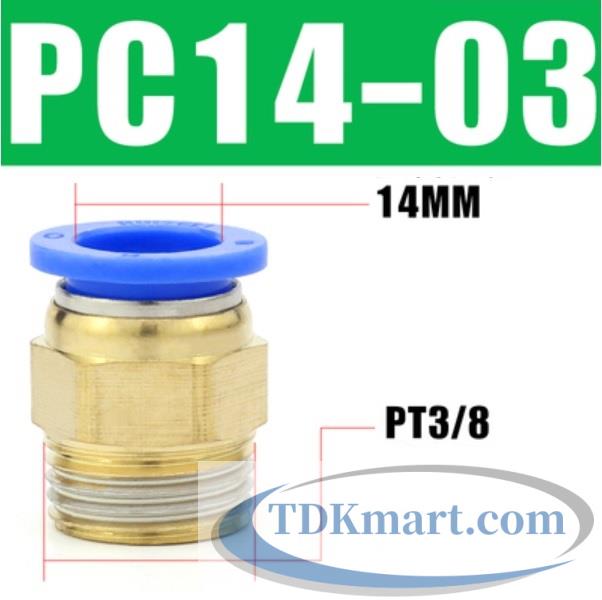

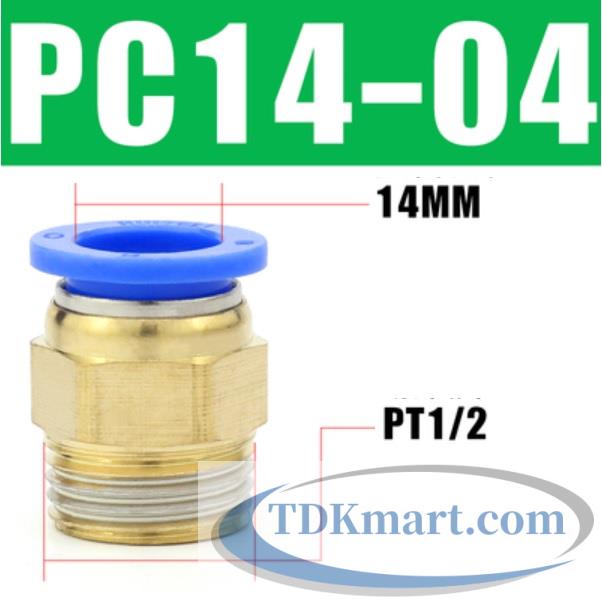

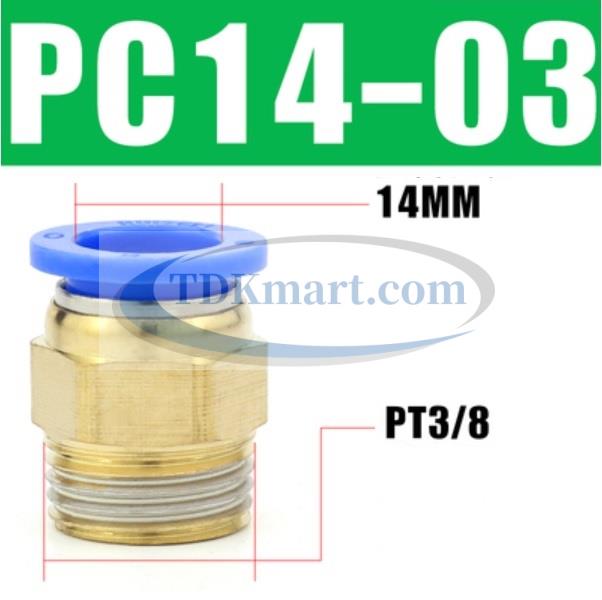

Với ống 14 mm, các ren đang có gồm 1/2, 3/8, 1/4. Giữ nguyên OD ống nhưng thay cỡ ren chỉ khi cổng thiết bị thay đổi tương ứng. Nên kiểm tra ký hiệu cổng hoặc kích thước thực tế thay vì suy từ hình dáng thân đầu nối.

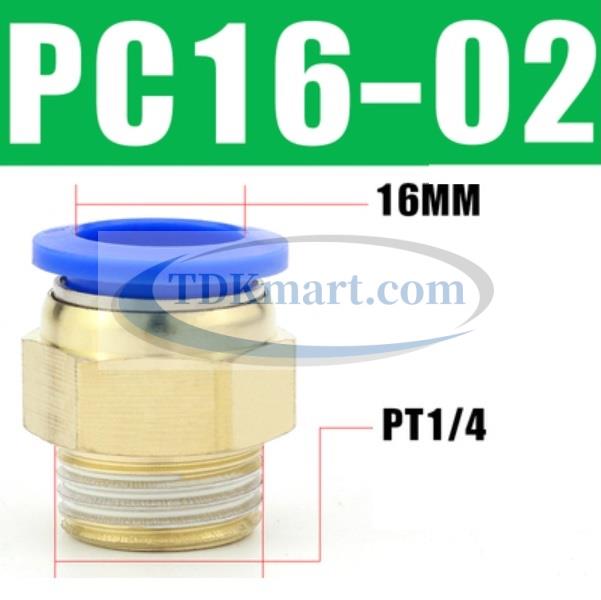

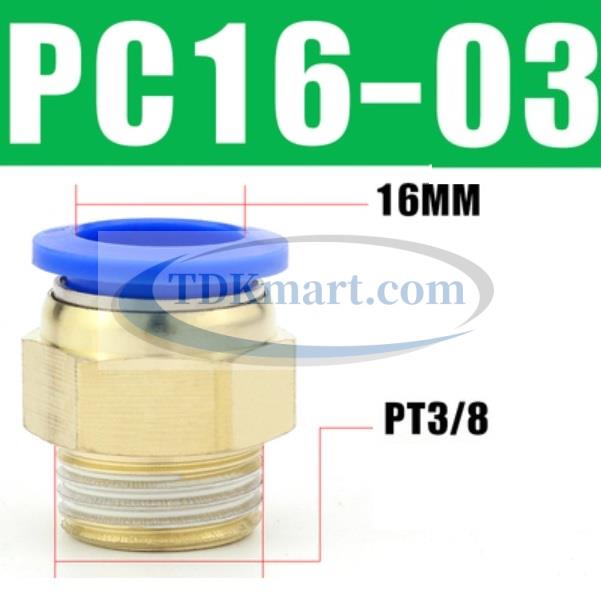

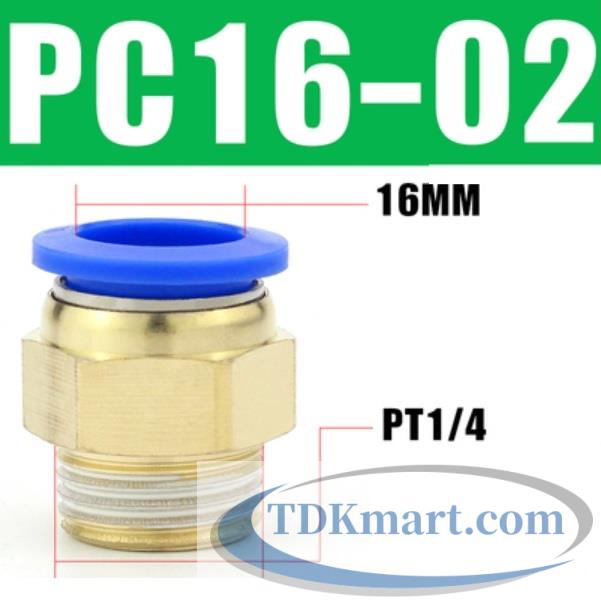

Ống OD 16 mm

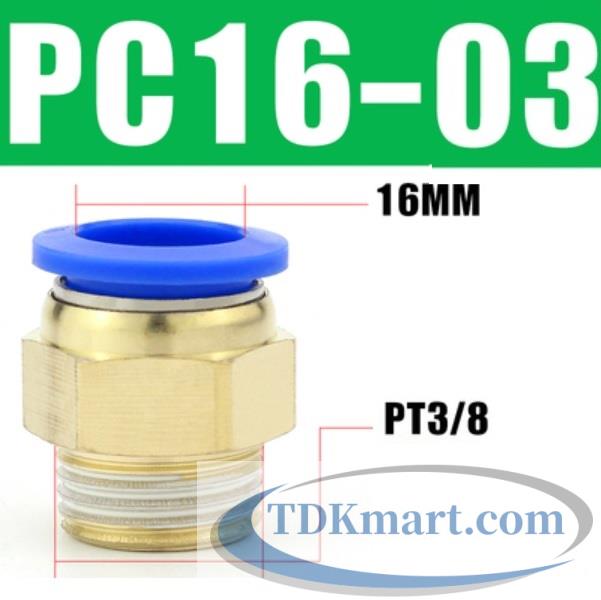

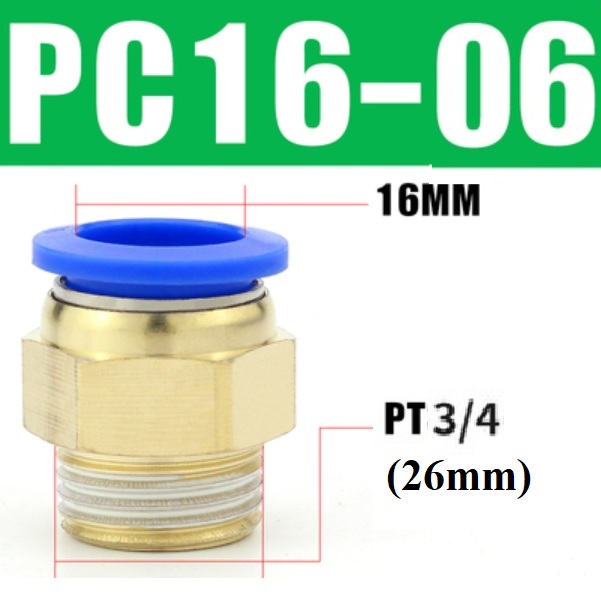

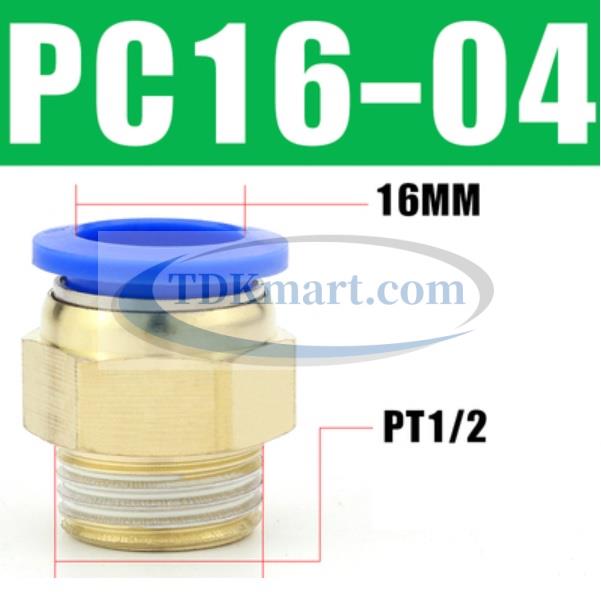

Với ống 16 mm, các ren đang có gồm 3/4, 1/2, 3/8, 1/4. Giữ nguyên OD ống nhưng thay cỡ ren chỉ khi cổng thiết bị thay đổi tương ứng. Nên kiểm tra ký hiệu cổng hoặc kích thước thực tế thay vì suy từ hình dáng thân đầu nối.

Kiểm tra sau khi lắp

Kéo nhẹ ống trước khi cấp khí, sau đó kiểm tra vùng chân ren và vùng ghim ống khi hệ thống hoạt động theo quy trình bình thường. Quan sát thêm tuyến ống có bị căng, rung, cọ cạnh sắc hoặc uốn gấp sát vòng nhấn hay không. Nếu có rò, xả áp trước khi tháo và kiểm tra lại từng đầu kết nối.

Các kiểu nối nên xem cùng

Khi cần đổi hướng tại cổng, xem co nối nhanh khí nén ren ngoài. Khi nối hai ống cùng OD, xem đầu nối nhanh khí nén thẳng hai đầu ghim. Khi hai ống khác OD, xem đầu nối khí nén giảm thẳng. Nếu cần vật liệu chống gỉ, tham khảo nhóm Inox 304 ghim ống ren ngoài.

Kiểm tra trước khi thay đồng loạt

Với máy có nhiều vị trí giống nhau, nên xác nhận một điểm mẫu gồm OD ống, cổng ren, hướng tuyến và khoảng thao tác. Chỉ áp dụng cùng một model cho các điểm có điều kiện thực sự giống nhau; vị trí khác cổng hoặc khác hướng ống cần kiểm tra riêng.

Vì sao mua hàng tại KDT PHÚ MỸ/TDKMART.COM

KDT PHÚ MỸ cung cấp nhiều tổ hợp OD ống và cỡ ren để lựa chọn theo đúng cổng máy. Khi cần hỗ trợ nhận diện, nên gửi OD ống, cỡ ren, ảnh đầu nối cũ và vị trí lắp. Việc xác nhận đủ hai phía trước khi đặt giúp giảm nhầm lẫn và thuận tiện hơn khi thay thế trên hệ thống đang vận hành.
