Đầu nối nhanh khí nén chữ T hai đầu nối ống 4 mm- 1 đầu ren ngoài bên hông 9.6mm = 1/8"

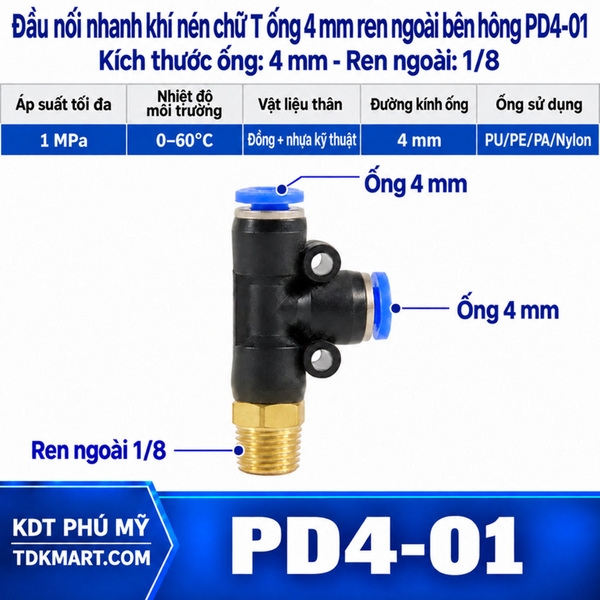

Đầu nối nhanh khí nén chữ T mã PD4-01 gồm hai cổng ghim ống 4 mm bố trí vuông góc và một ren ngoài 1/8. Một đầu ghim nằm đối diện đầu ren, đầu ghim còn lại rẽ ngang 90 độ. Tổ hợp này hướng đến mạch điều khiển và đầu thổi nhỏ, đồng thời tạo sẵn một hướng thẳng và một hướng rẽ mà không phải ghép thêm co nối.

Điểm đáng lưu ý của tổ hợp ống 4 mm và ren 1/8

Cỡ ống 4 mm được hiểu theo đường kính ngoài của cả hai ống. Ren 1/8 là kích thước danh nghĩa của cổng bắt ren, không phải chỉ dẫn lấy thước đo đường kính rồi lắp theo giá trị gần nhất. Trước khi chọn PD4-01, cần xác nhận hệ ren, bước ren và phương án làm kín của thiết bị đối diện.

Tình huống phù hợp là đầu phun nhỏ dùng nhánh rẽ 90 độ để đi ống ngắn và tránh cuộn vòng. Cách bố trí đề xuất: giữ ống sạch, cắt vuông và tránh cuộn vòng. Điểm cần kiểm soát riêng: cặn hoặc nước gây suy giảm rõ trên tiết diện nhỏ. Ba yếu tố này quyết định hiệu quả lắp nhiều hơn việc chỉ nhìn kích thước ngoài của phụ kiện.

Thông tin nhận dạng

Đánh giá dòng khí cho mã PD4-01

Trong mạch điều khiển và đầu thổi nhỏ, hai tuyến 4 mm có thể nhận lượng khí khác nhau vì chiều dài, số đoạn uốn, van tiết lưu và tải cuối không giống nhau. Cặn hoặc nước gây suy giảm rõ trên tiết diện nhỏ. Hãy chạy thử tại thời điểm nhu cầu cao nhất và quan sát từng cơ cấu thay vì mặc định thân chữ T sẽ chia đều.

Chuẩn bị ren trước khi lắp

Với ren 1/8, cổng đối diện phải sạch, không sứt và đúng hệ ren. Khởi ren bằng tay; nếu kẹt sớm thì dừng để kiểm tra. Vật liệu làm kín cần phù hợp, không che lỗ khí. Khi siết PD4-01, đặt dụng cụ tại phần kim loại, giữ đúng trục và không dùng thân nhựa làm tay đòn.

Cắt và ghim hai ống 4 mm

• Chọn đúng ống có đường kính ngoài 4 mm, bề mặt tròn và không xước.
• Cắt hai đầu vuông góc; bỏ đoạn đã chai cứng, méo hoặc có vết hằn sâu.
• Sau khi phần ren đã ổn định, đẩy từng ống qua vòng nhả đến hết hành trình.
• Kéo nhẹ theo trục để xác nhận cơ cấu giữ đã bám; không giật ngang để thử.
• Bố trí theo hướng giữ ống sạch, cắt vuông và tránh cuộn vòng; kẹp đỡ để tải của ống không truyền vào nhánh ren.

Chạy thử PD4-01 theo tải thực

Cho từng nhánh chạy riêng rồi vận hành đồng thời ở chu kỳ nặng nhất. Ghi lại thời điểm áp giảm và nhánh phản ứng chậm; kiểm tra ống gập, tiết lưu, cổng nhỏ hoặc tải cơ trước khi điều chỉnh áp.

Xử lý rò trên tổ hợp 4 mm – 1/8

Nếu rò tại miệng ghim 4 mm, hãy xả áp, tháo ống thẳng, cắt bỏ phần xước hoặc méo rồi cắm lại. Nếu rò ở ren 1/8, kiểm tra sự tương thích của ren, bề mặt và lớp làm kín. Thân nứt hoặc vị trí tiếp giáp vẫn xì sau khi xử lý đúng cần được thay mới.

Đường dẫn chọn cỡ cùng dòng

Quay lại đầu nối khí nén chữ T ren ngoài bên hông. Với cùng ống 4 mm, có thể đối chiếu PD4-02 ren 1/4, PD4-M5 ren M5. Cùng cỡ ren 1/8 còn có PD12-01 ống 12 mm, PD10-01 ống 10 mm, PD8-01 ống 8 mm.

Nhóm gần chức năng

So sánh với chữ T ren ngoài bên giữa, chữ T ba đầu ghim ống, đầu nối thẳng ren ngoài và co nối nhanh ren ngoài để chọn đúng hướng và số cổng.

Kiểm tra định kỳ

Kiểm tra vòng nhả, độ sâu cắm ống, vết cọ xát và tình trạng ren. Với PD4-01, cần chú ý cặn hoặc nước gây suy giảm rõ trên tiết diện nhỏ. Thay mới khi thân nứt, ren hỏng, vòng nhả kẹt hoặc ống không còn được giữ chắc.
