Đầu nối nhanh khí nén chữ T Inox 304 3 đầu ghim ống 12 mm

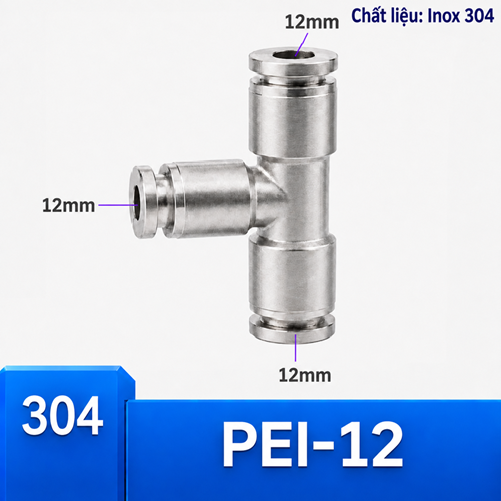

Đầu nối nhanh khí nén chữ T Inox 304 3 đầu ghim ống 12 mm mang mã hàng PEI-12. Ba đầu ghim nhận ống có đường kính ngoài 12 mm; sản phẩm không có cổng ren. Hướng sử dụng nổi bật là cấp khí đến cụm van hoặc mô-đun máy cỡ trung.

Điểm chia trước cụm van cỡ trung

PEI-12 phù hợp khi điểm chia nằm gần mô-đun van, bộ xử lý khí hoặc vùng máy cần ba hướng ống đồng cỡ. Cách chọn nên bắt đầu từ sơ đồ tiêu thụ và vị trí bảo trì, rồi mới xác nhận OD 12 mm.

Một tuyến 12 mm đi đến cụm van có thể tách thành hai nhánh cấp riêng. Đặt chữ T ở nơi quan sát được giúp khoanh vùng rò nhanh; tránh giấu thân nối sau tấm che khiến kỹ thuật viên không thể ấn vòng nhả khi thay ống.

Điểm phải xác nhận riêng với cỡ 12 mm

• Đo đường kính ngoài tại phần ống còn tròn; kết quả phải đúng 12 mm.
• Xác định ba cổng đều cùng cỡ; nếu có một nhánh nhỏ hơn, chuyển sang đầu nối chữ T giảm ba đầu ghim ống.
• Kiểm tra đủ chiều dài thẳng để ống đi vào miệng ghim và có khoảng thao tác khi tháo.
• Đối chiếu mã hàng PEI-12 trên phiếu chọn trước khi lắp.

Tính đường đi của ba ống 12 mm

Chọn 12 mm chỉ theo cổng ren của thiết bị là không đúng vì sản phẩm này không có ren. Cỡ ghi trên PEI-12 là đường kính ngoài của cả ba ống. Muốn đi thẳng vào cổng van cần thêm cấu hình ống–ren tương ứng.

Thân chữ T tạo ba hướng nên lực kéo có thể đến từ nhiều phía. Với ống 12 mm, hãy định tuyến theo bán kính uốn mà nhà sản xuất ống cho phép, cố định ống trên khung và tránh dùng đầu nối như một điểm treo. Khi vị trí cần đổi hướng mềm hơn, có thể cân nhắc đầu nối chữ Y Inox 304 ba đầu ghim ống.

So sánh trên chỉ hỗ trợ tránh nhầm OD, không khẳng định khả năng cấp khí. Nếu đang phân vân, xem cấu hình 10 mm và cấu hình 14 mm, sau đó đối chiếu yêu cầu của thiết bị, chiều dài ống và điều kiện vận hành thực tế.

Thử kín theo từng nhánh

Chuẩn bị và ghim ống

• Cô lập nguồn năng lượng, xả phần khí còn lại và xác nhận hệ thống ở trạng thái an toàn.
• Cắt từng ống 12 mm vuông góc; loại bỏ đoạn méo, xước hoặc có dấu phe cũ.
• Lau sạch bề mặt ngoài, đưa ống thẳng trục vào cổng ghim đến hết hành trình.
• Kéo nhẹ từng nhánh theo hướng thẳng để xác nhận cơ cấu giữ đã bám.
• Cố định tuyến ống trước khi cấp lại khí; không xoắn thân nối để ép ống đi sai hướng.

Thử kín và quan sát sau lắp

Tăng áp theo quy trình vận hành của hệ thống, kiểm tra riêng cả ba miệng ghim bằng phương pháp phát hiện rò được đơn vị sử dụng chấp thuận. Quan sát ống có trượt, rung, gập hoặc cọ vào cạnh kim loại hay không. Nếu phát hiện rò, dừng và xả áp trước khi tháo; không cố đẩy hoặc xoay ống khi đường khí còn năng lượng.

Ghi chú hiện trường dành cho PEI-12

Khảo sát trước khi bố trí

Với một cụm van, vị trí chữ T 12 mm nên cho phép cô lập và kiểm tra từng hướng mà không phải tháo cả bó ống. Hãy quan sát đường tiếp cận của bàn tay, hướng ấn vòng nhả và khả năng nhìn thấy bọt kiểm tra rò quanh cả ba miệng.

Theo dõi trong lần chạy thử

Nếu hai nhánh có mức tiêu thụ rất khác nhau, nút chia bằng nhau vẫn không tự cân bằng dòng. Van tiết lưu, bộ điều áp hoặc phương án phân vùng có thể phải được xem xét riêng theo thiết kế. PEI-12 chỉ tạo hình học chia nhánh và giữ ba ống cùng OD.

Chuẩn hóa cho lần bảo trì sau

Khi tuyến 12 mm đi qua vách tủ rồi mới chia, cân nhắc cố định xuyên vách trước và đặt chữ T ở phía thuận bảo trì. Đừng để lực thao tác tại đầu nối xuyên vách truyền qua một đoạn ống ngắn làm xoay thân chữ T.

Biên bản lựa chọn cỡ 12 mm

Hồ sơ chọn PEI-12 nên ghi rõ lý do là cấp khí đến cụm van hoặc mô-đun máy cỡ trung, tên thiết bị ở cuối mỗi nhánh, OD đo được tại ba vị trí và người xác nhận. Cũng cần nêu phương án bị loại: mạch tín hiệu nhỏ cần uốn gọn sát thiết bị. Cách ghi này giúp phân biệt một quyết định kỹ thuật với việc thay tạm vật tư trong kho.

Khi bàn giao, chụp ảnh PEI-12 sau khi đã kẹp đỡ, đánh dấu nhánh nguồn và hai hướng còn lại, rồi lưu kết quả thử kín từng miệng. Nếu lần sau xuất hiện rò, nhóm bảo trì có căn cứ so sánh vị trí ống, độ cong và dấu dịch chuyển thay vì thay thử nhiều chi tiết cùng lúc.

Trước khi nhập kho dự phòng, đối chiếu lại mã hàng PEI-12 với mẫu ống 12 mm và tách khỏi các cỡ liền kề. Không dùng màu ống làm căn cứ duy nhất vì cùng một màu có thể được cung cấp ở nhiều OD khác nhau.

Ở cụm van 12 mm, có thể đánh dấu chức năng bằng thẻ trên từng nhánh: cấp trái, cấp phải và nguồn vào. Thẻ nên nằm cách miệng ghim một đoạn để không cản vòng nhả. Sau khi thay PEI-12, kiểm tra trạng thái van ở chế độ máy cho phép, ghi nhận cơ cấu nào hoạt động trước và mọi biến đổi so với hồ sơ chạy chuẩn.

So sánh với 10 mm và 14 mm

PEI-12 chỉ giải quyết điểm chia ba ống bằng nhau. Khi cần một cổng ren để đấu thẳng vào van, chọn chữ T hai đầu ghim ống và một đầu ren ngoài sau khi xác định chuẩn ren. Nếu cần bốn hướng, xem ngã tư Inox 304 bốn đầu ghim ống. Với vị trí cần lực giữ cơ học khác, đối chiếu chữ T ba đầu siết ống hoặc chữ T ba đầu siết hạt bắp theo đúng loại ống.

Bảo trì theo dấu hiệu thực tế

• Quan sát vết xước quanh vùng làm kín và dấu hằn của cơ cấu giữ trên ống.
• Kiểm tra kẹp đỡ nếu thân chữ T dịch chuyển khi máy hoạt động.
• Thay đoạn ống khi đầu đã oval, chai cứng, nứt hoặc không còn đủ chiều dài ghim.
• Không tự tháo rời thân nối; thay đúng mã nếu cơ cấu nhả hoặc giữ ống có dấu hiệu bất thường.

Các câu hỏi cần giải quyết trước khi đặt hàng

Cỡ 12 mm tính theo đường kính nào?

Theo đường kính ngoài của ống. Cần đo OD, không chọn theo đường kính trong.

Ba đầu có cùng kích thước không?

Có. Cấu hình này dùng ba ống OD 12 mm. Nếu một nhánh khác cỡ, chọn dạng giảm.

Có thể ghim ống gần kích thước tương đương không?

Không nên. Ống hệ inch hoặc ống sai OD có thể cắm vào nhưng không bảo đảm cơ cấu giữ và làm kín đúng thiết kế.

Khi nào không nên chọn chữ T?

Khi chỉ cần nối thẳng, cần đổi cỡ, cần cổng ren hoặc cần điều khiển độc lập từng nhánh.

Cần gửi gì để kiểm tra mã?

Gửi ảnh vị trí lắp, OD và vật liệu của ba ống, sơ đồ hướng đi, điều kiện vận hành và mã đầu nối cũ nếu có.
