Đầu nối nhanh khí nén chữ T giảm Inox 304 3 đầu ghim ống

Đầu nối nhanh khí nén chữ T giảm Inox 304 3 đầu ghim ống dùng để nối ba đường khí tại một điểm, trong đó hai cổng thẳng cùng đường kính và nhánh vuông góc nhỏ hơn. Thân Inox 304 kết hợp ba đầu ghim nhanh giúp tạo điểm rẽ theo cỡ ống cần dùng, thuận tiện khi thêm một cụm phụ vào tuyến có sẵn hoặc tổ chức lại đường khí trong máy. Chọn đúng tổ hợp giúp việc lắp giữ được hình học của ba đường ống và hạn chế phải ghép thêm đầu giảm ở ngay điểm chia.

Chữ T giảm giải quyết nhu cầu chia ba đường khác cỡ

Trong một mạch máy, đường phân phối và đường đến thiết bị phụ không nhất thiết dùng cùng OD. Khi hai hướng trên trục chính tiếp tục giữ một cỡ còn nhánh rẽ cần cỡ nhỏ hơn, đầu T giảm tạo giao điểm phù hợp cho cả ba đường. Ba cổng đều thông với nhau qua thân; đầu chia không tự đóng mở, điều áp, cân bằng khí hoặc ngăn dòng ngược.

Một ví dụ là tuyến đi ngang khung máy cần lấy khí cho cụm nhận đặt cạnh bên. Thân T được đặt trên đoạn ổn định, hai cổng chính đi theo đường đã bố trí và cửa giữa hướng tới cụm nhận. Nhánh nên có đường đi hợp lý, tránh xa nơi nóng, điểm va chạm hoặc vùng mà nắp máy có thể ép lên ống. Quyết định cỡ cần dựa trên đầu nhận và nhu cầu sử dụng, thay vì chỉ chọn một đường nhỏ cho dễ luồn.

Khi chỉ cần đổi OD giữa hai đoạn mà không có hướng thứ ba, đầu giảm thẳng Inox 304 hai đầu ghim ống phù hợp với công việc nối tiếp. Khi cả ba đường cùng OD, chữ T Inox 304 ba đầu ghim bằng nhau giữ đúng cỡ ở mọi cổng. Xác định nhiệm vụ trước giúp tránh thêm phụ kiện trung gian chỉ để sửa một lựa chọn sai hình học.

Đọc ba kích thước theo vị trí cổng

Cách ghi A-B-A được hiểu là cổng thẳng thứ nhất cỡ A, cổng vuông góc cỡ B và cổng thẳng còn lại cỡ A. Các số tính bằng mm và chỉ đường kính ngoài của ống. Trong bộ lựa chọn dưới đây, B nhỏ hơn A. Hai số ngoài bằng nhau không có nghĩa người lắp được hoán đổi đường nhỏ sang một trong hai cổng chính.

OD là mặt ngoài khớp với đầu ghim. Đường kính trong phục vụ tính đường đi của khí và thay đổi theo chiều dày thành ống. Cỡ ren thuộc một kiểu kết nối khác. Vì cả ba miệng ở đây đều ghim ống, không có chân ren để vặn vào van hay xi lanh; nếu thiết bị có cổng ren, phải chọn thêm đầu chuyển đúng kiểu và chuẩn ren ở đầu thiết bị.

Xoay thân chữ T để nhánh hướng lên, xuống hoặc sang bên không thay đổi quan hệ giữa cổng giữa và hai đầu thẳng. Khi đối chiếu hình với đường ống ở máy, đặt thân theo cùng một hướng rồi xác định ba OD riêng. Tránh gọi chung là chữ T inox mà bỏ cỡ nhánh, vì nhiều sản phẩm có hai cổng ngoài giống nhau nhưng cổng giữa khác.

Bảng chọn 11 tổ hợp theo OD của ba đường ống

Đọc đủ hai cỡ: OD tuyến thẳng và OD nhánh giữa. Cột nhu cầu giúp định hướng vị trí sử dụng, không thay thế đánh giá khả năng cấp khí hoặc giới hạn làm việc của bộ nối. Hãy đo lại khi tên trên cuộn ống và số đo ở máy không khớp.

Chọn theo ba nhóm tình huống trên máy

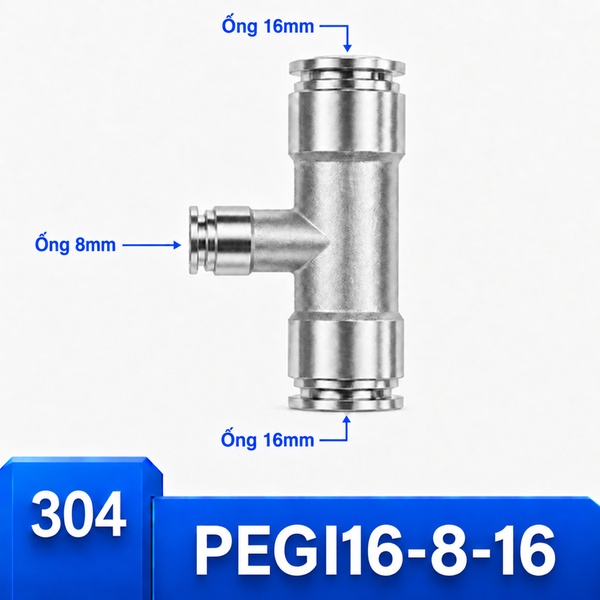

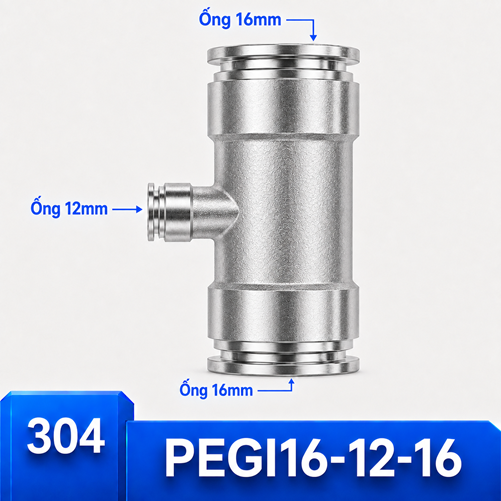

Với tuyến phân phối tương đối lớn, các cỡ 16-12-16 và 16-8-16 cùng giữ hai đầu 16 mm nhưng phục vụ hai OD nhánh khác nhau. Cỡ 14-12-14 hữu ích khi giữ tuyến hiện hữu 14 mm. Trước khi thêm tải, cần xét cả vùng phía sau điểm chia, nhất là trường hợp các thiết bị hoạt động đồng thời. Một nhánh vừa miệng ghim vẫn có thể cần đánh giá lại chiều dài hoặc khả năng nguồn cấp.

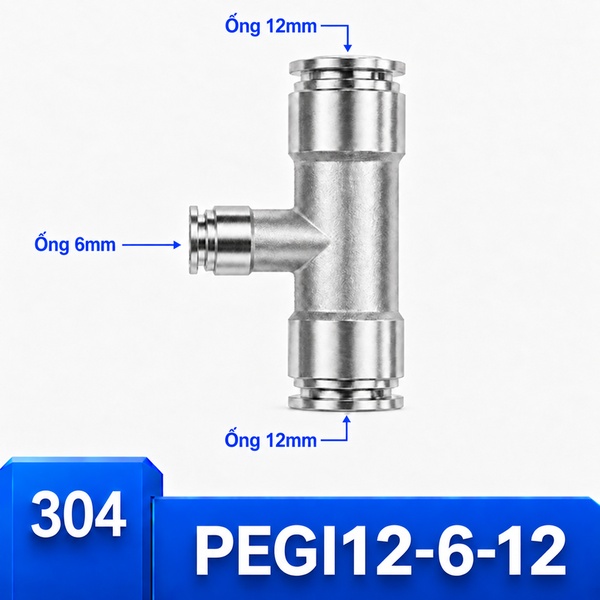

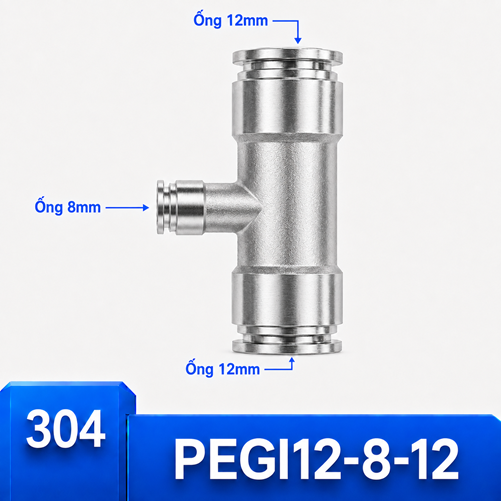

Ở tuyến 12 mm, ba lựa chọn nhánh 10, 8 và 6 mm phục vụ các đường nhận khác nhau. Nếu cụm van đã dùng đầu vào 10 mm, không nên chọn 8 mm chỉ vì đi ống gọn hơn. Nếu đường phụ được xác định là 6 mm, cỡ 12-6-12 tạo nút rẽ theo sơ đồ đó. Đường nhỏ cần lối thoát riêng và tránh bị bó lớn kéo lệch ngay tại cổng giữa.

Ở các mạch gọn dùng trục 10, 8 hoặc 6 mm, cần chú ý cả khả năng tiếp cận vòng nhả. Nhánh 6 mm trên trục 10 mm có thể đi trong tủ; nhánh 6 mm trên trục 8 mm có thể đặt gần cơ cấu; nhánh 4 mm cần nhận diện và kiểm tra đầu cắt kỹ. Đây là các tình huống để cân nhắc khi cỡ và nhu cầu thực khớp, không phải giới hạn ứng dụng cố định của từng tổ hợp.

Cơ chế ghim nhanh và hai nhiệm vụ bên trong miệng nối

Phần giữ khóa ống nhằm chống tuột, trong khi bộ phận làm kín tiếp xúc với mặt ngoài để ngăn khí thoát. Nhấn vòng nhả giải phóng cơ cấu giữ cho thao tác rút ống đúng cách. Vì nhiệm vụ khác nhau, việc kéo nhẹ thấy chắc chỉ kiểm tra một phần: sau đó vẫn phải thử rò khi cấp khí trở lại.

Một đầu ống chưa đi hết chiều sâu có thể bị giữ tạm ở miệng. Nếu đầu cắt xiên, oval hoặc có xước dọc, vùng kín cũng có thể tiếp xúc không đều. Chuẩn bị bề mặt lành, cắt vuông bằng dụng cụ phù hợp và ghim đúng tâm giúp cả cơ cấu giữ lẫn phần kín làm việc theo cách dự kiến. Không bù cho đầu ống hư bằng keo, băng quấn hoặc lực ép mạnh.

Tính tháo lắp nhanh chỉ có ích khi người bảo trì tiếp cận được vòng nhả và có khoảng rút theo trục. Một nút chia kẹt sau tấm che hoặc nằm trong bó ống quá chặt sẽ làm thao tác khó hơn. Vì vậy cần bố trí khoảng bảo trì cùng lúc với hướng đi của ba đường, không để đến lần sửa đầu tiên mới tìm chỗ rút ống.

Chọn vật liệu thân cùng với ống và phần làm kín

Inox 304 là thép không gỉ được dùng cho thân theo tên sản phẩm. Việc chọn vật liệu cần xét môi trường thực, chẳng hạn hơi ẩm, bụi, hóa chất hoặc dầu tiếp xúc. Khả năng của thân không đại diện cho khả năng toàn bộ bộ nối. Gioăng, bộ giữ và ống đều có giới hạn riêng cần biết trước khi dùng trong điều kiện đặc biệt.

Với PU, PA/Nylon hoặc loại ống nhựa khác, phải kiểm tra độ cứng, OD và thông tin tương thích của đầu nối. Một tên vật liệu ống chung chưa đủ để kết luận mọi loại hoặc mọi sai số đều chấp nhận được. PE cần xác nhận đúng loại và điều kiện. Không lấy việc một ống đã ghim vào được làm bằng chứng dùng ổn định lâu dài.

Nếu tuyến là ống kim loại hoặc yêu cầu cơ chế kẹp khác, có thể xem chữ T giảm Inox 304 ba đầu siết hạt bắp. Đường cần giữ bằng đai ốc có thể đối chiếu chữ T giảm Inox 304 ba đầu siết ống. Phải xác minh tương thích trước khi đổi, không tráo chi tiết của hai cơ chế chỉ vì cùng ba cỡ danh nghĩa.

Thông tin kỹ thuật cần đủ trước khi đặt

Những dữ kiện để nhận diện gồm hình chữ T, ba đầu ghim, vật liệu thân Inox 304, mã PEGI và thứ tự OD. Các giới hạn áp suất, nhiệt độ, môi chất cho phép, loại gioăng và chiều sâu ghim phải xác minh theo đúng hàng. Không suy từ một tài liệu của hãng khác hoặc từ tính chất riêng của thép để gán một dải sử dụng cho toàn bộ bộ nối.

Đối với môi trường có xung áp, yêu cầu nhiệt hoặc hóa chất, cần thông tin cụ thể cho tất cả thành phần. Áp lúc vận hành ổn định không đại diện cho mọi thời điểm của mạch. Nhiệt độ môi chất và nơi lắp cũng có thể khác nhau. Đưa điều kiện thực của máy khi hỏi hàng giúp đánh giá phù hợp hơn việc chỉ nêu cỡ đường ống.

Để chọn các dạng nối khác trước hoặc sau điểm chia, xem đầu nối nhanh khí nén Inox 304 dạng thẳng, co và chia nhánh. Hướng tuyến, loại ống, cổng thiết bị và khoảng thao tác quyết định kiểu phù hợp; vật liệu giống nhau không khiến mọi kiểu nối có cùng nhiệm vụ hoặc giới hạn.

Đo ống khi thay vật tư hoặc thêm một nhánh

Cô lập mạch theo quy trình của máy trước khi tháo để đo. Chọn đoạn còn tròn, không nằm ngay tại điểm kẹp hoặc dấu ghim sâu. Đo mặt ngoài theo hai phương vuông góc rồi đối chiếu nhãn ống. Ghi đủ cỡ của hai đầu thẳng và cổng giữa, kể cả khi hai đầu chính dự kiến cùng OD.

Phân biệt ống hệ mét và hệ inch ngay từ khay chuẩn bị. Ví dụ 1/4 inch có OD 6,35 mm nên không được gọi là ống 6 mm để thay vào đầu ghim hệ mét. Những cỡ gần khác cũng cần kiểm tra riêng. Không chọn theo màu cuộn, độ dày nhìn bằng mắt hoặc một mẫu ống đã biến dạng vì sử dụng lâu.

Sau nhiều lần bảo trì, chiều dài các đầu ống có thể đã ngắn đi do cắt bỏ phần hư. Trước khi chuẩn bị đầu chia mới, xác định phần lành còn đủ ghim và uốn tự nhiên. Nếu phải kéo căng cả ba đoạn mới đến được thân, thay đường ống thích hợp hoặc điều chỉnh bố trí thay vì dùng đầu nối làm điểm kéo chúng về giữa.

Bố trí kẹp đỡ theo từng hướng đường ống

Thân chữ T nên làm nhiệm vụ chia khí tại giao điểm, tránh gánh tải từ ba tuyến dài. Kẹp trên phần khung ổn định giúp giảm lực kéo và mô-men ở miệng nối. Cần xét hướng tự nhiên của từng ống khi đặt kẹp: hai phía lệch đường tâm có thể làm thân nghiêng dù cỡ OD đều đúng.

Nhánh nhỏ cần một lối thoát không bị bó lớn ép. Chừa đoạn thẳng ở đầu nối, sau đó uốn theo bán kính của loại ống. Không dùng một dây rút gom chặt ba hướng ngay sát thân. Ở vị trí gần cơ cấu, kiểm tra toàn bộ hành trình và các chi tiết di chuyển để loại vùng va chạm hoặc cọ xát.

Khoảng bảo trì phải còn khi nắp, máng và dây đã hoàn thiện. Thử đóng mở phần che để chắc rằng ống không bị kẹt và vòng nhả không bị tì. Nếu đường đi đòi hỏi ống chuyển động, sử dụng loại ống và cách dẫn dành cho nhiệm vụ đó; không xem thân chữ T như khớp xoay để bù chuyển động.

Lắp ba đầu ghim theo trình tự thuận tay

Ngắt cấp khí, xả áp dư và đưa cơ cấu về trạng thái an toàn trước khi cắt hay rút ống. Chuẩn bị ba mặt cắt vuông bằng dụng cụ thích hợp. Kiểm tra phần đầu không bẹp, nứt, chai cứng hoặc xước sâu; loại bỏ bụi và tránh đưa cặn vào lòng mạch.

Đặt thử thân ở vị trí dự kiến, chọn cổng khuất để lắp trước. Đưa từng đầu đúng tâm đến điểm dừng, kéo nhẹ riêng từng ống và hoàn thiện điểm đỡ. Sau đầu cuối, kiểm tra lại các đầu trước có bị căng hoặc lệch do thao tác vừa làm hay không. Không dùng lực xoay thân để ép bó ống chuyển hướng.

Khi cần tháo, cô lập và xả áp hoàn toàn, ấn vòng nhả đều rồi rút theo trục. Nếu vòng nhả khó tiếp cận, giải quyết khoảng thao tác trước thay vì dùng vật nhọn cạy hoặc giật ống. Đầu ống tái sử dụng phải còn đáp ứng điều kiện mặt ngoài và OD; đoạn hư cần được cắt bỏ hoặc thay mới đủ chiều dài.

Kiểm tra kín và khả năng đáp ứng sau lắp

Cấp lại khí có kiểm soát theo quy trình máy rồi kiểm tra từng miệng bằng phương pháp phát hiện rò phù hợp. Chia việc kiểm tra thành ba cửa giúp khoanh vùng rõ hơn. Quan sát cùng lúc dấu trượt của ống, tư thế thân, đoạn gập và sự dịch chuyển tại các điểm đỡ.

Sau thử kín, chạy tải theo điều kiện thực có nhu cầu khí cao. Đo ở điểm sử dụng khi cần đánh giá áp cấp, không chỉ nhìn áp ở nguồn. Đường kính ngoài không trực tiếp cho biết tiết diện trong ống hay khả năng thông của đầu nối, nên không công bố tỷ lệ chia lưu lượng từ ba con số trên tên.

Khi một nhánh chậm hoặc làm tải khác phản ứng khác trước, xem tổng tiêu thụ, chiều dài, đường kính lòng ống, van, bộ điều áp và chỗ bị bóp. Nếu triệu chứng chỉ xuất hiện khi các tải cùng chạy, khả năng nguồn hoặc đường cấp cần được đánh giá. Nếu rò tại một miệng, kiểm tra đầu ống cùng vùng giữ và kín tại vị trí đó trước.

Bảo trì theo dấu hiệu ở từng điểm chia

Trong quá trình sử dụng, theo dõi vết cọ, đầu ống trượt, thân đổi hướng, phần nhánh bị căng và vùng ống cứng hoặc nứt. Không cần tháo một mối đang ổn định chỉ để lắp lại theo thói quen. Thao tác lặp không giải quyết được lực kéo từ bố trí sai và có thể làm đầu ống bị hằn thêm.

Khi sửa, xác định vì sao hư: cạnh sắc, nhiệt, bó ống kéo, kẹp bóp hay đầu cắt kém. Điều chỉnh nguyên nhân rồi thay đoạn hoặc phụ kiện cần thiết. Sau sửa, thử lại cả độ kín và chu kỳ sử dụng, giữ cùng điều kiện để đánh giá kết quả. Cắt đầu nhiều lần đến mức thiếu chiều dài cần được xử lý bằng đoạn mới phù hợp.

Ghi đủ tổ hợp A-B-A, mã hàng, chức năng nhánh và ảnh hướng lắp giúp lần sửa tiếp theo chọn đúng. Tách khay theo cả OD tuyến và OD giữa. Cách ghi chỉ một số lớn hoặc chỉ chữ T Inox dễ nhầm giữa đầu ghim, đầu siết, T đều và T giảm; cùng vật liệu không đồng nghĩa lắp thay được cho nhau.

Vì sao mua hàng tại KDT PHÚ MỸ/TDKMART.COM

KDT PHÚ MỸ/TDKMART.COM cung cấp các tổ hợp chữ T giảm Inox 304 để đối chiếu theo ba OD, cơ chế ghim và vị trí sử dụng. Khi hỏi hàng, hãy gửi số đo từng đường, loại ống, ảnh đầu chia cũ và điều kiện làm việc của máy. Thông tin đó giúp chọn đúng mã, kiểm tra nhu cầu đổi kiểu nối và chuẩn bị vật tư cho lần lắp hoặc sửa tiếp theo.
