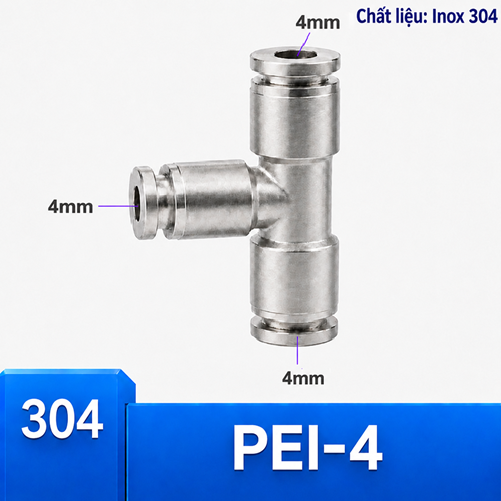

Đầu nối nhanh khí nén chữ T Inox 304 3 đầu ghim ống 4 mm

Đầu nối nhanh khí nén chữ T Inox 304 3 đầu ghim ống 4 mm mang mã hàng PEI-4. Ba đầu ghim nhận ống có đường kính ngoài 4 mm; sản phẩm không có cổng ren. Hướng sử dụng nổi bật là mạch pilot, tín hiệu khí và thiết bị mini.

Nút chia cho mạch pilot 4 mm

PEI-4 hướng đến mạch pilot, tín hiệu khí hoặc thiết bị mini, nơi ống OD 4 mm cần chia thành hai hướng trong phạm vi hẹp. Cỡ nhỏ không đồng nghĩa có thể bỏ qua việc đỡ ống và chuẩn bị đầu cắt.

Trong cụm van điều khiển, thân chữ T có thể đặt giữa tuyến tín hiệu để dẫn hai nhánh đến hai phần tử logic. Hãy phân biệt rõ đường tín hiệu với đường cấp chính và đánh dấu hai nhánh để tránh đấu chéo khi tháo bảo dưỡng.

Điểm phải xác nhận riêng với cỡ 4 mm

• Đo đường kính ngoài tại phần ống còn tròn; kết quả phải đúng 4 mm.
• Xác định ba cổng đều cùng cỡ; nếu có một nhánh nhỏ hơn, chuyển sang đầu nối chữ T giảm ba đầu ghim ống.
• Kiểm tra đủ chiều dài thẳng để ống đi vào miệng ghim và có khoảng thao tác khi tháo.
• Đối chiếu mã hàng PEI-4 trên phiếu chọn trước khi lắp.

Hạn chế kéo căng ống nhỏ

Ống 4 mm dễ bị xước, gập hoặc kéo giãn tại đầu. Nếu tái sử dụng đoạn đã tháo nhiều lần, phần tiếp xúc với phe giữ có thể không còn tròn. Nên cắt bỏ đoạn hằn, bảo đảm chiều dài còn đủ rồi mới ghim lại.

Thân chữ T tạo ba hướng nên lực kéo có thể đến từ nhiều phía. Với ống 4 mm, hãy định tuyến theo bán kính uốn mà nhà sản xuất ống cho phép, cố định ống trên khung và tránh dùng đầu nối như một điểm treo. Khi vị trí cần đổi hướng mềm hơn, có thể cân nhắc đầu nối chữ Y Inox 304 ba đầu ghim ống.

So sánh trên chỉ hỗ trợ tránh nhầm OD, không khẳng định khả năng cấp khí. Nếu đang phân vân, xem cấu hình 6 mm và cấu hình 8 mm, sau đó đối chiếu yêu cầu của thiết bị, chiều dài ống và điều kiện vận hành thực tế.

Kiểm tra bằng thao tác có kiểm soát

Chuẩn bị và ghim ống

• Cô lập nguồn năng lượng, xả phần khí còn lại và xác nhận hệ thống ở trạng thái an toàn.
• Cắt từng ống 4 mm vuông góc; loại bỏ đoạn méo, xước hoặc có dấu phe cũ.
• Lau sạch bề mặt ngoài, đưa ống thẳng trục vào cổng ghim đến hết hành trình.
• Kéo nhẹ từng nhánh theo hướng thẳng để xác nhận cơ cấu giữ đã bám.
• Cố định tuyến ống trước khi cấp lại khí; không xoắn thân nối để ép ống đi sai hướng.

Thử kín và quan sát sau lắp

Tăng áp theo quy trình vận hành của hệ thống, kiểm tra riêng cả ba miệng ghim bằng phương pháp phát hiện rò được đơn vị sử dụng chấp thuận. Quan sát ống có trượt, rung, gập hoặc cọ vào cạnh kim loại hay không. Nếu phát hiện rò, dừng và xả áp trước khi tháo; không cố đẩy hoặc xoay ống khi đường khí còn năng lượng.

Ghi chú hiện trường dành cho PEI-4

Khảo sát trước khi bố trí

Ống 4 mm nhẹ nhưng rất dễ bị kéo căng khi bó chung với dây khác. PEI-4 nên có điểm neo riêng, tránh để thao tác mở tủ hay rút giắc điện kéo theo tuyến pilot. Nhãn nhỏ ở hai nhánh giúp phân biệt chức năng trong không gian dày đặc.

Theo dõi trong lần chạy thử

Mặt cắt của ống nhỏ cần đặc biệt sạch. Một vết bóp méo nhìn không rõ bằng mắt có thể làm tiếp xúc không đều. Sau khi cắt, xoay quan sát toàn chu vi, loại bỏ mạt và chỉ ghim khi đầu ống còn tròn, không có vết gấp.

Chuẩn hóa cho lần bảo trì sau

Trong mạch logic khí, đấu chéo hai nhánh có thể làm máy phản ứng sai dù mọi mối nối đều kín. Trước khi cấp lại nguồn, đối chiếu số hiệu cổng và sơ đồ điều khiển; chạy thử ở chế độ an toàn với phạm vi chuyển động được kiểm soát.

Biên bản lựa chọn cỡ 4 mm

Hồ sơ chọn PEI-4 nên ghi rõ lý do là mạch pilot, tín hiệu khí và thiết bị mini, tên thiết bị ở cuối mỗi nhánh, OD đo được tại ba vị trí và người xác nhận. Cũng cần nêu phương án bị loại: làm tuyến nguồn chung cho nhiều nhánh. Cách ghi này giúp phân biệt một quyết định kỹ thuật với việc thay tạm vật tư trong kho.

Khi bàn giao, chụp ảnh PEI-4 sau khi đã kẹp đỡ, đánh dấu nhánh nguồn và hai hướng còn lại, rồi lưu kết quả thử kín từng miệng. Nếu lần sau xuất hiện rò, nhóm bảo trì có căn cứ so sánh vị trí ống, độ cong và dấu dịch chuyển thay vì thay thử nhiều chi tiết cùng lúc.

Trước khi nhập kho dự phòng, đối chiếu lại mã hàng PEI-4 với mẫu ống 4 mm và tách khỏi các cỡ liền kề. Không dùng màu ống làm căn cứ duy nhất vì cùng một màu có thể được cung cấp ở nhiều OD khác nhau.

Mạch pilot 4 mm thường khó nghe rò khi máy có tiếng ồn. Kiểm tra PEI-4 cần tập trung vào phương pháp phát hiện đã được đơn vị chấp thuận và quan sát phản ứng logic của mạch. Đừng dùng tay bẻ ống để tìm tiếng xì; thao tác đó làm thay đổi vị trí tiếp xúc và có thể khiến lỗi tạm biến mất nhưng quay lại khi tủ đóng.

Không dùng thay cho tuyến nguồn

PEI-4 chỉ giải quyết điểm chia ba ống bằng nhau. Khi cần một cổng ren để đấu thẳng vào van, chọn chữ T hai đầu ghim ống và một đầu ren ngoài sau khi xác định chuẩn ren. Nếu cần bốn hướng, xem ngã tư Inox 304 bốn đầu ghim ống. Với vị trí cần lực giữ cơ học khác, đối chiếu chữ T ba đầu siết ống hoặc chữ T ba đầu siết hạt bắp theo đúng loại ống.

Bảo trì theo dấu hiệu thực tế

• Quan sát vết xước quanh vùng làm kín và dấu hằn của cơ cấu giữ trên ống.
• Kiểm tra kẹp đỡ nếu thân chữ T dịch chuyển khi máy hoạt động.
• Thay đoạn ống khi đầu đã oval, chai cứng, nứt hoặc không còn đủ chiều dài ghim.
• Không tự tháo rời thân nối; thay đúng mã nếu cơ cấu nhả hoặc giữ ống có dấu hiệu bất thường.

Các câu hỏi cần giải quyết trước khi đặt hàng

Cỡ 4 mm tính theo đường kính nào?

Theo đường kính ngoài của ống. Cần đo OD, không chọn theo đường kính trong.

Ba đầu có cùng kích thước không?

Có. Cấu hình này dùng ba ống OD 4 mm. Nếu một nhánh khác cỡ, chọn dạng giảm.

Có thể ghim ống gần kích thước tương đương không?

Không nên. Ống hệ inch hoặc ống sai OD có thể cắm vào nhưng không bảo đảm cơ cấu giữ và làm kín đúng thiết kế.

Khi nào không nên chọn chữ T?

Khi chỉ cần nối thẳng, cần đổi cỡ, cần cổng ren hoặc cần điều khiển độc lập từng nhánh.

Cần gửi gì để kiểm tra mã?

Gửi ảnh vị trí lắp, OD và vật liệu của ba ống, sơ đồ hướng đi, điều kiện vận hành và mã đầu nối cũ nếu có.
