Đầu nối nhanh khí nén chữ T Inox 304 3 đầu ghim ống 8 mm

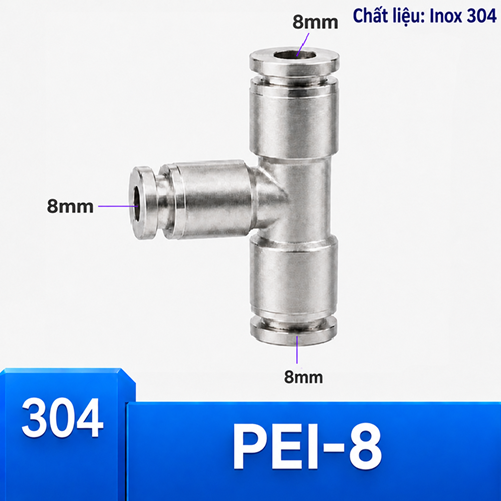

Đầu nối nhanh khí nén chữ T Inox 304 3 đầu ghim ống 8 mm mang mã hàng PEI-8. Ba đầu ghim nhận ống có đường kính ngoài 8 mm; sản phẩm không có cổng ren. Hướng sử dụng nổi bật là chia nhánh gần xi lanh, van hoặc cơ cấu chấp hành.

Chia nhánh sát cơ cấu chấp hành

PEI-8 phát huy tốt ở điểm chia cục bộ gần xi lanh, van hoặc đồ gá, nơi ba ống 8 mm cần tách theo hình chữ T và kỹ thuật viên cần tháo nhanh khi bảo trì.

Có thể đặt điểm chia trên khung máy, sau đó dẫn hai nhánh ngắn đến hai cơ cấu gần nhau. Không nên để thân nối tự do rung theo chuyển động; một kẹp ống đặt hợp lý giúp tải không truyền trực tiếp vào vùng ghim.

Điểm phải xác nhận riêng với cỡ 8 mm

• Đo đường kính ngoài tại phần ống còn tròn; kết quả phải đúng 8 mm.
• Xác định ba cổng đều cùng cỡ; nếu có một nhánh nhỏ hơn, chuyển sang đầu nối chữ T giảm ba đầu ghim ống.
• Kiểm tra đủ chiều dài thẳng để ống đi vào miệng ghim và có khoảng thao tác khi tháo.
• Đối chiếu mã hàng PEI-8 trên phiếu chọn trước khi lắp.

Giữ vùng thao tác quanh đầu nối

Cắt đầu ống bằng kìm làm mép bị bóp oval là nguyên nhân thường gặp của rò tại cỡ 8 mm. Dùng dụng cụ cắt ống, tạo mặt cắt vuông, lau sạch bụi rồi đẩy ống đến hết hành trình mới kiểm tra bằng thao tác kéo nhẹ.

Thân chữ T tạo ba hướng nên lực kéo có thể đến từ nhiều phía. Với ống 8 mm, hãy định tuyến theo bán kính uốn mà nhà sản xuất ống cho phép, cố định ống trên khung và tránh dùng đầu nối như một điểm treo. Khi vị trí cần đổi hướng mềm hơn, có thể cân nhắc đầu nối chữ Y Inox 304 ba đầu ghim ống.

So sánh trên chỉ hỗ trợ tránh nhầm OD, không khẳng định khả năng cấp khí. Nếu đang phân vân, xem cấu hình 6 mm và cấu hình 10 mm, sau đó đối chiếu yêu cầu của thiết bị, chiều dài ống và điều kiện vận hành thực tế.

Kiểm tra phản ứng của từng nhánh

Chuẩn bị và ghim ống

• Cô lập nguồn năng lượng, xả phần khí còn lại và xác nhận hệ thống ở trạng thái an toàn.
• Cắt từng ống 8 mm vuông góc; loại bỏ đoạn méo, xước hoặc có dấu phe cũ.
• Lau sạch bề mặt ngoài, đưa ống thẳng trục vào cổng ghim đến hết hành trình.
• Kéo nhẹ từng nhánh theo hướng thẳng để xác nhận cơ cấu giữ đã bám.
• Cố định tuyến ống trước khi cấp lại khí; không xoắn thân nối để ép ống đi sai hướng.

Thử kín và quan sát sau lắp

Tăng áp theo quy trình vận hành của hệ thống, kiểm tra riêng cả ba miệng ghim bằng phương pháp phát hiện rò được đơn vị sử dụng chấp thuận. Quan sát ống có trượt, rung, gập hoặc cọ vào cạnh kim loại hay không. Nếu phát hiện rò, dừng và xả áp trước khi tháo; không cố đẩy hoặc xoay ống khi đường khí còn năng lượng.

Ghi chú hiện trường dành cho PEI-8

Khảo sát trước khi bố trí

Điểm chia 8 mm gần cơ cấu nên được đặt ngoài quỹ đạo chuyển động của xi lanh, tay gắp hoặc cửa che. Khoảng cách ngắn không có nghĩa có thể để ống chạm chi tiết chuyển động; mài mòn từ cọ xát có thể xuất hiện trước khi nhìn thấy rò.

Theo dõi trong lần chạy thử

Khi bảo trì một nhánh, giữ thân nối bằng tay ở vị trí ổn định rồi nhấn vòng nhả đúng hướng sau khi đã xả áp. Kéo xiên dễ làm xước ống và tạo lực ngang lên cổng còn lại. Sau khi lắp lại, quan sát cả hai nhánh chứ không chỉ nhánh vừa tháo.

Chuẩn hóa cho lần bảo trì sau

PEI-8 thường được nhìn như cỡ thông dụng, nhưng vẫn phải kiểm tra nhãn ống. Một cuộn bị đặt nhầm khu vực có thể tạo chuỗi lỗi trên nhiều máy. Quy định nhận dạng màu hoặc nhãn đầu ống hỗ trợ truy vết nhanh khi kiểm tra hiện trường.

Biên bản lựa chọn cỡ 8 mm

Hồ sơ chọn PEI-8 nên ghi rõ lý do là chia nhánh gần xi lanh, van hoặc cơ cấu chấp hành, tên thiết bị ở cuối mỗi nhánh, OD đo được tại ba vị trí và người xác nhận. Cũng cần nêu phương án bị loại: đường phân phối chính cần dự phòng lưu lượng lớn. Cách ghi này giúp phân biệt một quyết định kỹ thuật với việc thay tạm vật tư trong kho.

Khi bàn giao, chụp ảnh PEI-8 sau khi đã kẹp đỡ, đánh dấu nhánh nguồn và hai hướng còn lại, rồi lưu kết quả thử kín từng miệng. Nếu lần sau xuất hiện rò, nhóm bảo trì có căn cứ so sánh vị trí ống, độ cong và dấu dịch chuyển thay vì thay thử nhiều chi tiết cùng lúc.

Trước khi nhập kho dự phòng, đối chiếu lại mã hàng PEI-8 với mẫu ống 8 mm và tách khỏi các cỡ liền kề. Không dùng màu ống làm căn cứ duy nhất vì cùng một màu có thể được cung cấp ở nhiều OD khác nhau.

Tại đồ gá thay đổi theo sản phẩm, nhánh 8 mm có thể bị thao tác nhiều hơn tuyến cố định. Bố trí điểm cầm ống rõ ràng, tránh người dùng kéo ngay tại thân PEI-8. Nếu cần tháo thường xuyên, hướng dẫn thao tác nên được đặt gần máy và mô tả bước xả áp, ấn vòng nhả, rút thẳng cùng bước kiểm tra lại sau khi lắp.

Lựa chọn bổ trợ cho tuyến 8 mm

PEI-8 chỉ giải quyết điểm chia ba ống bằng nhau. Khi cần một cổng ren để đấu thẳng vào van, chọn chữ T hai đầu ghim ống và một đầu ren ngoài sau khi xác định chuẩn ren. Nếu cần bốn hướng, xem ngã tư Inox 304 bốn đầu ghim ống. Với vị trí cần lực giữ cơ học khác, đối chiếu chữ T ba đầu siết ống hoặc chữ T ba đầu siết hạt bắp theo đúng loại ống.

Bảo trì theo dấu hiệu thực tế

• Quan sát vết xước quanh vùng làm kín và dấu hằn của cơ cấu giữ trên ống.
• Kiểm tra kẹp đỡ nếu thân chữ T dịch chuyển khi máy hoạt động.
• Thay đoạn ống khi đầu đã oval, chai cứng, nứt hoặc không còn đủ chiều dài ghim.
• Không tự tháo rời thân nối; thay đúng mã nếu cơ cấu nhả hoặc giữ ống có dấu hiệu bất thường.

Các câu hỏi cần giải quyết trước khi đặt hàng

Cỡ 8 mm tính theo đường kính nào?

Theo đường kính ngoài của ống. Cần đo OD, không chọn theo đường kính trong.

Ba đầu có cùng kích thước không?

Có. Cấu hình này dùng ba ống OD 8 mm. Nếu một nhánh khác cỡ, chọn dạng giảm.

Có thể ghim ống gần kích thước tương đương không?

Không nên. Ống hệ inch hoặc ống sai OD có thể cắm vào nhưng không bảo đảm cơ cấu giữ và làm kín đúng thiết kế.

Khi nào không nên chọn chữ T?

Khi chỉ cần nối thẳng, cần đổi cỡ, cần cổng ren hoặc cần điều khiển độc lập từng nhánh.

Cần gửi gì để kiểm tra mã?

Gửi ảnh vị trí lắp, OD và vật liệu của ba ống, sơ đồ hướng đi, điều kiện vận hành và mã đầu nối cũ nếu có.

Xem toàn bộ nhóm chữ T Inox 304 ba đầu ghim ống hoặc quay lên hệ đầu nối nhanh khí nén Inox 304 để chọn theo kiểu nối trước khi chọn size.
