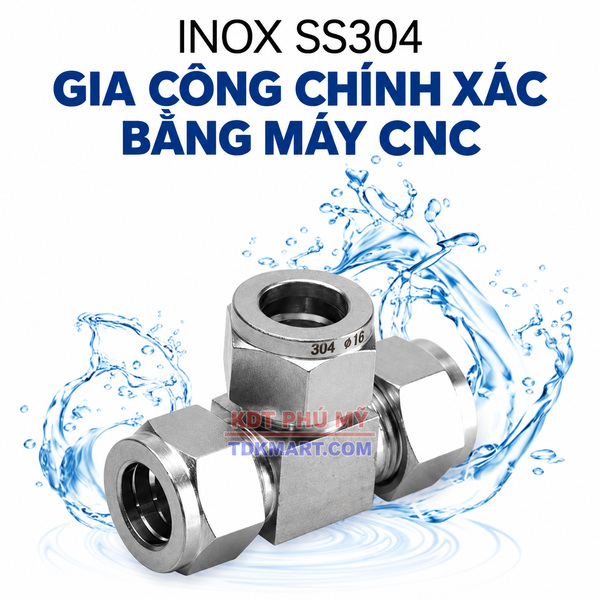

Đầu nối Inox 304 dạng chữ T có 3 đầu siết hạt bắp

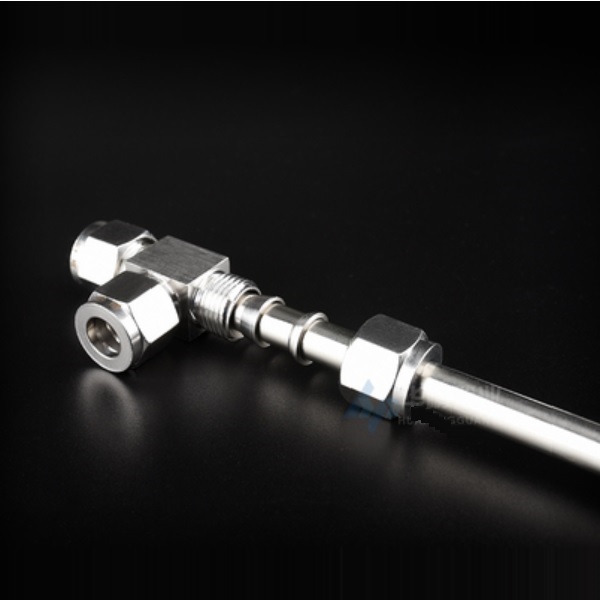

Đầu nối Inox 304 dạng chữ T có 3 đầu siết hạt bắp là nhóm T đều gồm phi 4, 6, 8, 10, 12, 14 và 16. Mỗi cấu hình có ba cửa cùng cỡ, dùng cơ chế ốc siết và hạt bắp để giữ ống. Lựa chọn đúng phải dựa vào đường kính ngoài của cả ba nhánh, điều kiện bố trí và loại ống đã được xác nhận.

Cách đọc cấu hình T đều

Số phi của sản phẩm biểu thị đường kính ngoài ống mà bộ siết tương ứng tiếp nhận. Phi 8 nghĩa là ba nhánh đều cần ống có đường kính ngoài 8 mm; đây không phải số đo ren, đường kính trong hay bề rộng ốc. Nếu nhánh giữa khác hai nhánh thẳng, cần chuyển sang T giảm.

Chọn cỡ theo nhiệm vụ của ba nhánh

Bắt đầu bằng sơ đồ tuyến: nhánh nào cấp vào, nhánh nào đi tiếp và nhánh nào tách ra. Sau đó ghi đường kính ngoài thực tế tại từng vị trí. T đều phù hợp khi cả ba con số trùng nhau. Không nên lấy lưu lượng ước tính để đoán cỡ khi chưa biết ống đang lắp.

Ảnh hưởng của chữ T đến bố trí ống

Ba hướng tạo thêm hai vùng uốn so với nối thẳng. Vì vậy phải dành khoảng cho ốc, dụng cụ, bán kính uốn và điểm đỡ. Thân nối không nên trở thành giá treo cho bó ống. Đường tâm ống đi thẳng vào từng cửa giúp vùng kẹp làm việc ổn định hơn.

Xác nhận vật liệu và chi tiết kẹp

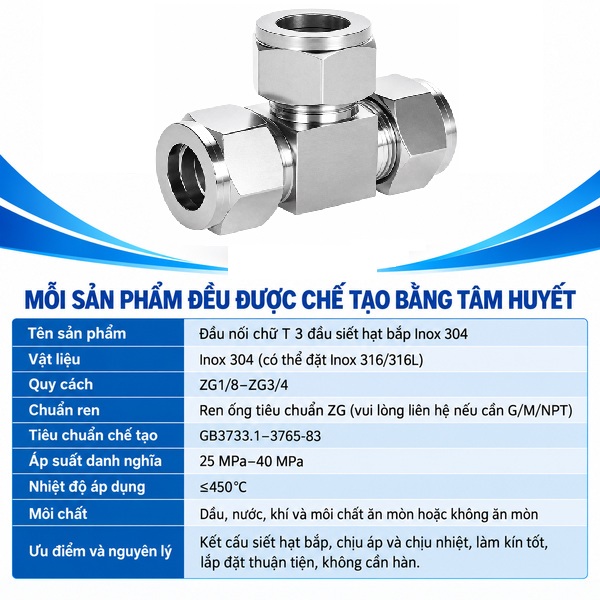

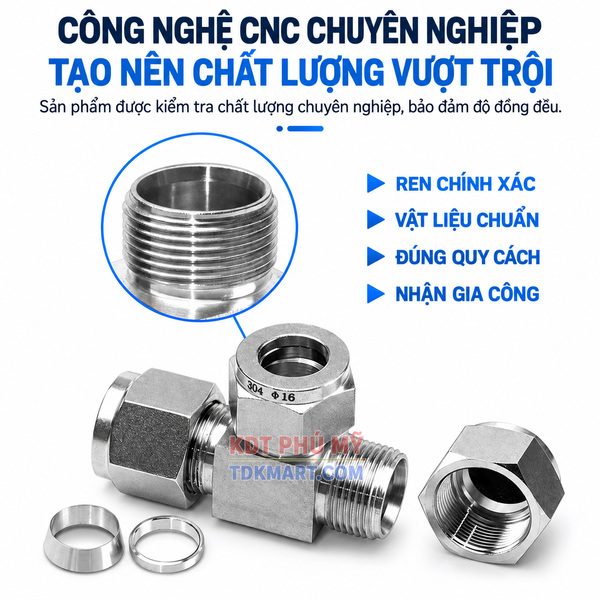

Vật liệu được công bố là Inox 304; cụm giữ ống gồm thân, ốc siết và hạt bắp. Cỡ phi biểu thị đường kính ngoài của ống tương ứng. Nguồn bán hàng xác nhận nhóm dùng với ống PU, PE, PA và đồng thời mô tả ứng dụng nối ống Inox, ống đồng; người mua cần xác nhận đúng loại ống thực tế trước khi đặt.

Chuẩn bị trước khi lắp

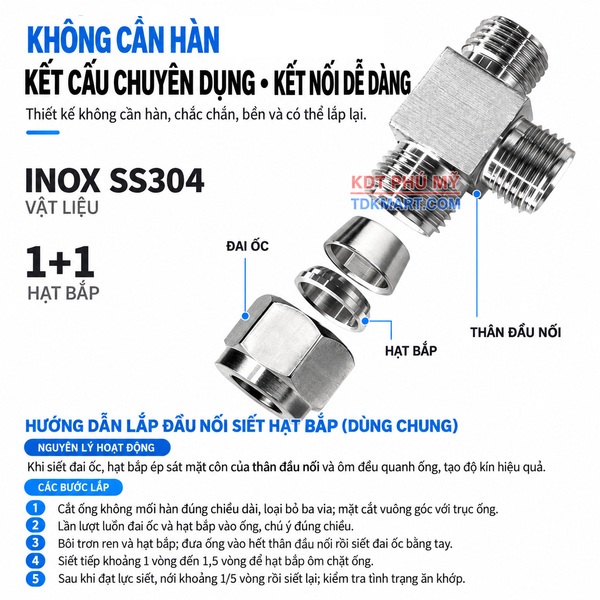

Đo đường kính ngoài, kiểm tra độ tròn, cắt đầu ống vuông và làm sạch vụn cắt. Sắp đúng thứ tự ốc và hạt bắp. Bắt ren bằng tay trước khi dùng dụng cụ. Mọi dấu hiệu kẹt ren, nghiêng ốc hoặc ống không vào hết đều là lý do để dừng và kiểm tra.

Kiểm tra kín theo từng nhánh

Chia phép thử thành ba lượt để nhận biết đúng vị trí bất thường. Ngoài dấu hiệu rò, cần quan sát trượt ống, xoay ống và dịch chuyển thân T. Khi có vấn đề, cô lập hệ thống, tháo nhánh liên quan và kiểm tra từng bề mặt thay vì siết thêm một cách vô hạn.

Bảo trì và thay chi tiết

Ốc hoặc hạt bắp mua rời chỉ nên thay khi xác nhận đúng cỡ và tương thích với thân đang dùng. Hạt bắp đã biến dạng qua lần siết trước cần được đánh giá kỹ. Nếu ren thân hỏng hoặc nhiều chi tiết cùng biến dạng, thay đồng bộ cụm thường dễ kiểm soát hơn.

Bảng chọn nhanh bảy cấu hình

So sánh T đều với T giảm

T đều giữ nguyên cỡ trên ba nhánh, phù hợp khi tuyến phân phối không đổi đường kính ngay tại điểm chia. T giảm dành cho sơ đồ có một nhánh khác cỡ. Việc thêm đầu chuyển sau T đều có thể làm cụm dài hơn, tăng số điểm cần kiểm tra và chiếm thêm chỗ; nên chọn đúng hình học ngay từ đầu.

Sàng lọc lựa chọn theo không gian

• Tủ máy: kiểm tra cửa tủ, lớp tuyến ống và khoảng cờ lê.
• Khung máy: dự kiến rung và vị trí kẹp đỡ gần nhánh.
• Cụm van: không để trọng lượng ống truyền vào thân van.
• Tuyến cải tạo: đo lại ống cũ, vì nhãn hoặc hồ sơ có thể không phản ánh biến dạng thực tế.
• Điểm tháo thường xuyên: chừa chiều dài và hướng rút ống để bảo trì.

Sai lầm cần loại trừ

• Chọn phi theo đường kính trong.
• Cho rằng ba đầu cùng hình dạng thì có thể dùng ba cỡ ống khác nhau.
• Dùng lực siết để bù đầu ống cắt xéo.
• Không bố trí điểm đỡ cho ống dài.
• Mua ốc hoặc hạt bắp chỉ theo vẻ ngoài.
• Đưa điều kiện áp suất, nhiệt độ hoặc môi chất vào thiết kế mà chưa xác nhận lại với nhà bán hàng.

Các nhóm nên đối chiếu

• T giảm Inox 304 ba đầu siết hạt bắp
• T Inox 304 ba đầu siết ống
• hạt bắp siết ống Inox 304
• ốc siết hạt bắp Inox 304

Khảo sát trước khi mua

Ghi rõ cỡ ống, vật liệu ống, nhiệm vụ từng nhánh, vị trí lắp và khả năng tiếp cận. Những dữ liệu này giúp phân biệt nhu cầu thật với việc chọn theo thói quen.

Quy tắc đo ba nhánh

Đo ở vùng ống không móp, thực hiện trên hai phương vuông góc nếu nghi ngờ ô-van. Ba nhánh phải cùng kết quả mới phù hợp T đều.

Bố trí để giảm lực lệch

Đặt kẹp đỡ sao cho lực từ đoạn ống dài không kéo trực tiếp vào thân nối. Tránh dùng thân T để sửa sai vị trí giữa hai tuyến.

Nghiệm thu sau lắp

Ghi nhận tình trạng từng nhánh, quan sát trong giai đoạn đầu vận hành và kiểm tra lại sau thao tác bảo trì. Không dùng một nhánh kín để suy ra hai nhánh còn lại cũng kín.

Khi cần đổi cấu hình

Chuyển sang T giảm khi một cửa cần cỡ khác; xem kiểu siết ống khác khi vật liệu hoặc cách lắp không phù hợp cơ chế hạt bắp; xác nhận trực tiếp nếu điều kiện sử dụng chưa được công bố rõ.

Hồ sơ bảo trì

Lưu mã hàng, cỡ ống đo được, nhánh từng tháo và chi tiết đã thay. Hồ sơ ngắn nhưng chính xác giúp lần bảo trì sau tránh trộn ốc hoặc hạt bắp giữa các cỡ.

Ma trận quyết định trước khi mua

Chọn theo vòng đời sử dụng

Một vị trí dễ lắp hôm nay nhưng không tháo được sau khi máy hoàn thiện sẽ tạo chi phí bảo trì lớn. Vì vậy, ngoài cỡ phi, cần xem hướng rút ống, chỗ đặt dụng cụ, khả năng giữ thân T và cách nhận biết từng nhánh. Những yêu cầu này nên được chốt trước khi cắt ống.

Khi hệ thống có kế hoạch mở rộng, không nên tự động tăng cỡ T để dự phòng. Hãy xác định sơ đồ tương lai, cỡ ống dự kiến và vị trí chuyển cỡ. Nếu chưa có dữ liệu được xác nhận, giữ đúng cấu hình hiện hữu an toàn hơn việc thêm nhiều tầng phụ kiện.

Biên bản nghiệm thu gợi ý

• Ghi tên và mã cấu hình thực tế.
• Lưu số đo đường kính ngoài của ba ống.
• Chụp tư thế ống và vị trí điểm đỡ.
• Đánh dấu từng nhánh theo chức năng.
• Ghi phương pháp cô lập và kết quả thử của từng nhánh.
• Nêu chi tiết nào đã thay trong lần bảo trì gần nhất.
