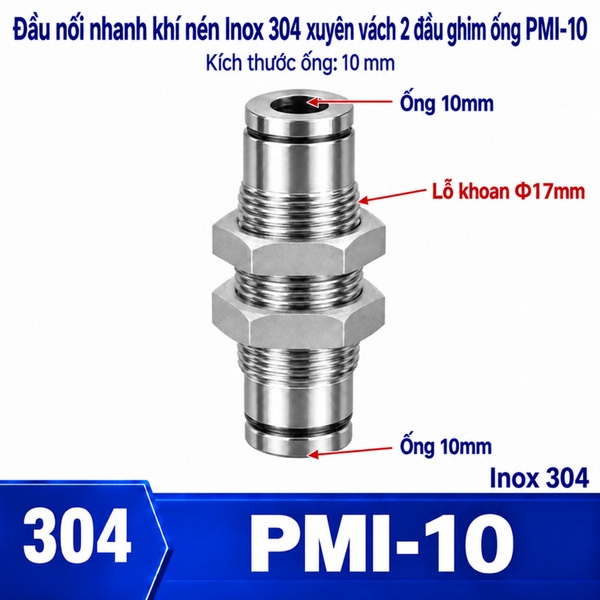

Đầu nối nhanh khí nén inox 304 thẳng 2 đầu ghim ống 10 mm có ốc siết thành xuyên vách PMI-10

Đầu nối nhanh khí nén inox 304 thẳng 2 đầu ghim ống 10 mm có ốc siết thành xuyên vách PMI-10 là phụ kiện tạo điểm kết nối cố định giữa hai đoạn ống khí có đường kính ngoài 10 mm. Sản phẩm được lắp xuyên qua thành tủ, bảng gá, panel hoặc vách máy bằng phần thân ren và đai ốc khóa.

Hai cổng cắm nhanh nằm trên cùng một trục giúp đường khí đi thẳng qua vách, không cần dùng thêm co nối. PMI-10 thích hợp cho hệ thống khí nén cần lưu lượng trung bình, xi lanh công nghiệp, cụm van điện từ, máy đóng gói và dây chuyền tự động hóa sử dụng ống phi 10.

Đầu nối xuyên vách PMI-10 dùng để làm gì?

Trong một hệ thống khí nén, ống dẫn thường phải đi từ bên ngoài vào tủ máy hoặc đi qua vách ngăn giữa hai khu vực. Luồn trực tiếp ống qua lỗ có thể làm ống cọ vào mép tấm, khó cố định và bất tiện khi thay thế.

PMI-10 giải quyết vấn đề này bằng cách tạo một điểm đấu nối độc lập trên vách. Một đoạn ống 10 mm được ghim ở phía trước, đoạn còn lại được ghim ở phía sau. Khi cần bảo trì, kỹ thuật viên có thể tháo riêng một phía mà không phải rút toàn bộ tuyến ống.

Sản phẩm còn được gọi là đầu nối nhanh xuyên tấm, đầu nối bulkhead inox 304, nối thẳng siết thành, đầu nối xuyên panel hoặc đầu nối hai đầu cắm ống phi 10.

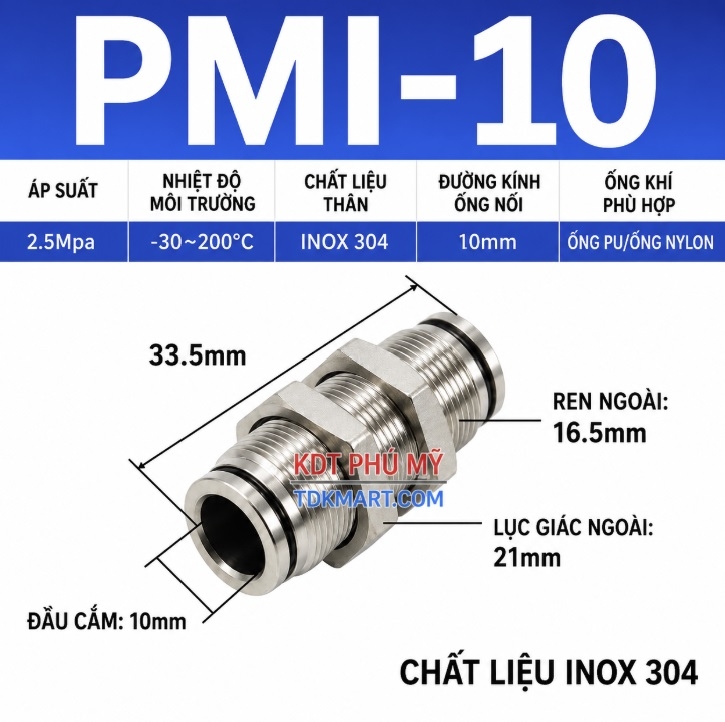

Thông tin cơ bản của đầu nối nhanh inox 304 PMI-10

Áp suất, nhiệt độ, kích thước thân ren và chiều dài khoảng siết cần được đối chiếu theo sản phẩm thực tế. Nên đo trực tiếp đầu nối trước khi khoan đồng loạt các lỗ lắp trên máy.

Cấu tạo của đầu nối nhanh khí nén PMI-10

Hai đầu ghim nhanh ống 10 mm

Mỗi cổng nối có vòng nhấn, cơ cấu giữ ống và chi tiết làm kín bên trong. Khi đầu ống được cắt vuông và đẩy đủ sâu, bộ phận giữ sẽ khóa bề mặt ngoài của ống. Gioăng tiếp xúc quanh ống để duy trì độ kín cho đường khí.

Kiểu ghim nhanh không yêu cầu ép đầu ống hoặc siết ren tại hai cổng. Khi cần tháo, phải ngắt nguồn khí, xả hết áp suất, nhấn đều vòng nhả rồi kéo ống thẳng ra ngoài.

Thân nối thẳng bằng inox 304

Thân inox 304 có độ cứng tốt, bề mặt sạch và khả năng chống oxy hóa phù hợp với nhiều môi trường nhà xưởng. So với loại nhựa, thân kim loại chịu va chạm tốt hơn tại những vị trí thường xuyên thao tác hoặc nằm gần cơ cấu chuyển động.

Hai đầu nối thẳng hàng giúp giảm chiều dài tuyến khí và hạn chế phải lắp thêm phụ kiện đổi hướng. Đây là lợi thế khi không gian bên trong tủ máy bị giới hạn.

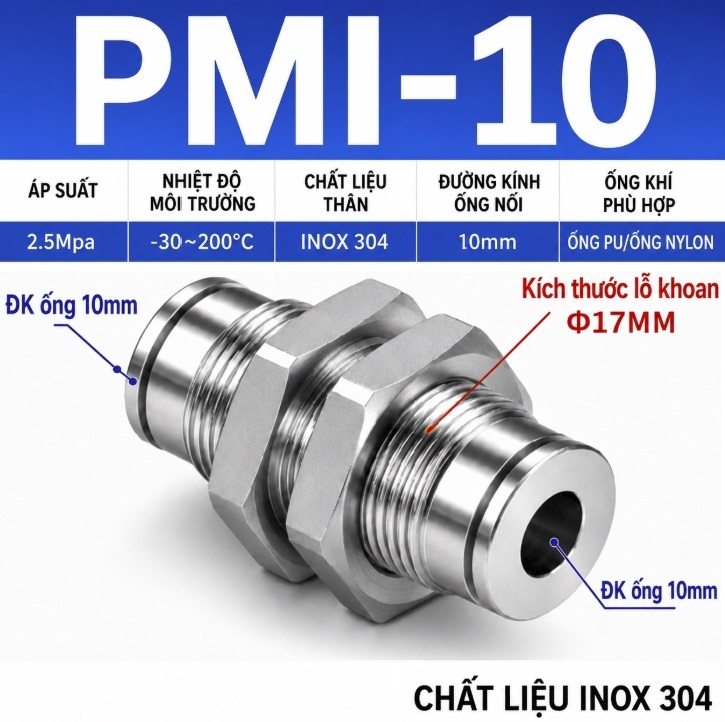

Ren xuyên vách và ốc siết thành

Phần ren giữa thân được đưa qua lỗ trên tấm, sau đó khóa bằng đai ốc từ phía đối diện. Khi căn đúng tâm và siết phù hợp, đầu nối giữ vị trí ổn định trong quá trình vận hành, cắm ống hoặc tháo ống.

Ưu điểm của đầu nối inox 304 ghim ống phi 10

• Hai đầu cùng ghim nhanh ống có đường kính ngoài 10 mm.
• Cố định chắc trên thành máy bằng thân ren và đai ốc.
• Giúp đường ống đi xuyên vách thẳng, gọn và dễ kiểm tra.
• Hạn chế ống ma sát trực tiếp với mép lỗ kim loại.
• Cho phép thay riêng từng đoạn ống ở mỗi phía.
• Thân inox 304 có độ cứng và khả năng chống oxy hóa tốt.
• Phù hợp với hệ thống cần lưu lượng cao hơn ống 8 mm.
• Thao tác ghim và tháo ống nhanh khi bảo dưỡng.

Ứng dụng thực tế của đầu nối PMI-10

PMI-10 phù hợp với các tuyến khí sử dụng ống 10 mm và cần tạo điểm chuyển tiếp cố định qua một bề mặt. Sản phẩm thường được dùng tại:

• Tủ điều khiển và hộp phân phối khí nén.
• Cụm van điện từ cấp khí cho nhiều cơ cấu.
• Xi lanh khí nén cỡ vừa.
• Máy đóng gói, máy ép và máy lắp ráp.
• Máy CNC, robot và dây chuyền tự động hóa.
• Khung nhôm định hình, bảng gá và bàn thao tác.
• Vách ngăn giữa các khoang của thiết bị.

Việc dùng đầu nối xuyên vách cũng giúp đánh dấu từng tuyến khí rõ ràng hơn. Nhân viên bảo trì có thể xác định vị trí đấu nối, kiểm tra rò rỉ và thay đoạn ống hư mà ít ảnh hưởng đến các đường khí lân cận.

So sánh đầu nối PMI-10 và PMI-12

PMI-10 và PMI-12 có cùng nguyên lý kết nối nhưng không thể thay thế trực tiếp. PMI-10 dùng cho ống có đường kính ngoài 10 mm, trong khi PMI-12 dành cho ống 12 mm. Cần chọn đúng size để cơ cấu giữ ống và gioăng làm kín hoạt động đúng thiết kế.

Tham khảo đầy đủ dòng đầu nối nhanh khí nén inox 304 thẳng 2 đầu ghim ống có ốc siết thành xuyên vách để đối chiếu kích thước phù hợp với từng hệ thống.

Cách lựa chọn đúng đầu nối PMI-10

Xác nhận đường kính ngoài của ống

PMI-10 chỉ dùng cho ống có đường kính ngoài 10 mm. Không chọn theo đường kính trong. Có thể đọc ký hiệu trên thân ống hoặc đo bằng thước cặp để hạn chế nhầm với ống 8 mm hoặc 12 mm.

Kiểm tra nhu cầu lưu lượng khí

Ống 10 mm thường đáp ứng tốt nhiều xi lanh và cụm van công nghiệp. Tuy nhiên, nếu đường ống dài, thiết bị tiêu thụ khí lớn hoặc cần tốc độ chuyển động cao, nên tính toán tổn thất áp suất và cân nhắc PMI-12.

Đo chiều dày vách lắp

Phần ren phải đủ dài để đi qua tấm và còn đủ số vòng ren cho đai ốc. Lỗ xuyên vách cần vừa với thân đầu nối, không nên quá rộng vì có thể làm phụ kiện bị lệch hoặc xoay.

Đánh giá điều kiện vận hành

Cần xác định áp suất, nhiệt độ, độ rung, vật liệu ống và môi chất sử dụng. Khả năng tương thích của sản phẩm còn phụ thuộc vào gioăng và các chi tiết bên trong, không chỉ dựa vào vật liệu inox 304 của thân.

Hướng dẫn lắp đầu nối PMI-10 xuyên vách

1. Đo đường kính phần ren và khoảng siết của đầu nối.
2. Gia công lỗ phù hợp trên thành máy hoặc bảng gá.
3. Tháo đai ốc, đưa thân đầu nối xuyên qua lỗ.
4. Lắp lại đai ốc, căn thẳng và siết vừa lực.
5. Cắt hai đoạn ống 10 mm vuông góc, không để ba via.
6. Đẩy từng đầu ống vào đến hết chiều sâu kết nối.
7. Kéo nhẹ để kiểm tra ống đã được giữ chắc.
8. Cấp khí từ từ và kiểm tra rò rỉ ở hai phía.

Các lỗi cần tránh khi lắp đặt

• Nhầm đường kính ngoài với đường kính trong của ống.
• Cắt đầu ống nghiêng hoặc để bề mặt bị trầy.
• Ghim ống chưa đến hết hành trình.
• Khoan lỗ quá lớn làm đầu nối bị nghiêng.
• Siết đai ốc quá mạnh gây biến dạng tấm.
• Dùng đầu nối sai size so với đường ống.
• Tháo ống khi hệ thống vẫn còn áp suất.

Câu hỏi thường gặp về đầu nối PMI-10

PMI-10 dùng cho ống kích thước nào?

PMI-10 dùng cho hai đoạn ống khí có đường kính ngoài 10 mm.

Có thể ghim ống 12 mm vào PMI-10 không?

Không. Hệ thống sử dụng ống đường kính ngoài 12 mm cần chọn đầu nối PMI-12.

PMI-10 có lắp được trên tấm nhựa không?

Có thể nếu tấm đủ cứng, chiều dày phù hợp và lực siết không làm nứt hoặc biến dạng tấm.

Vì sao đầu nối bị rò khí sau khi lắp?

Nguyên nhân thường gặp là chọn sai size, đầu ống bị xước, cắt không vuông hoặc chưa được đẩy đủ sâu vào đầu nối.

Mua đầu nối nhanh inox 304 PMI-10 tại TDKMART.COM

Khi đặt hàng, khách hàng nên cung cấp đường kính ngoài của ống, chiều dày vách, số lượng và hình ảnh vị trí lắp. Thông tin đầy đủ giúp xác nhận đúng mã PMI-10, hạn chế mua sai kích thước và rút ngắn thời gian thi công hệ thống khí nén.
