Đầu nối nhanh khí nén inox 304 thẳng 2 đầu ghim ống 6 mm có ốc siết thành xuyên vách PMI-6

Đầu nối nhanh khí nén inox 304 thẳng 2 đầu ghim ống 6 mm có ốc siết thành xuyên vách PMI-6 là phụ kiện dùng để tạo điểm nối cố định giữa hai đoạn ống khí có đường kính ngoài 6 mm. Sản phẩm thường được lắp trên thành tủ điều khiển, bảng gá, vách máy hoặc panel, giúp đường ống đi xuyên qua bề mặt theo phương thẳng và không bị treo tự do.

Hai đầu cắm nhanh hỗ trợ lắp ống trực tiếp, trong khi phần ren giữa thân và đai ốc giúp khóa đầu nối tại vị trí mong muốn. Thiết kế này phù hợp với máy tự động hóa, cụm van điện từ, xi lanh khí nén nhỏ và các hệ thống yêu cầu đường ống gọn, dễ tháo lắp, thuận tiện bảo trì.

Đầu nối nhanh xuyên vách PMI-6 có đặc điểm gì?

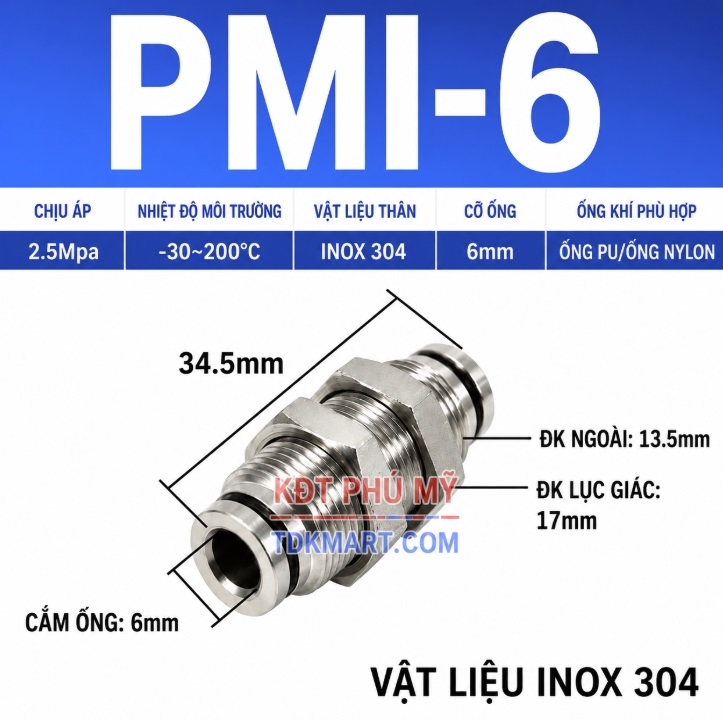

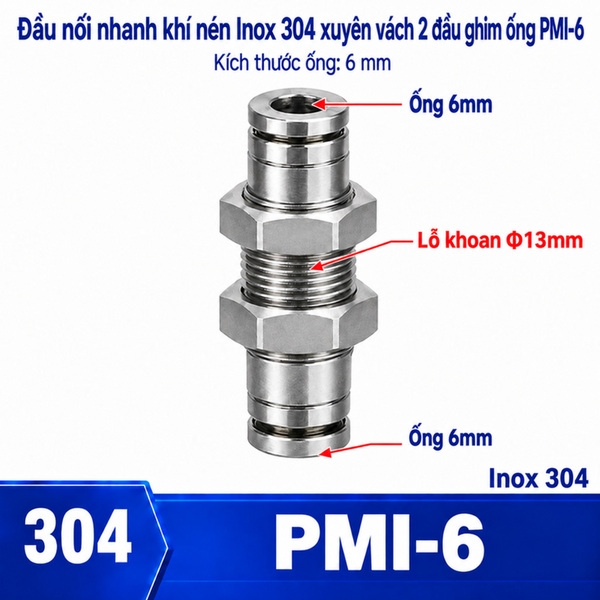

PMI-6 là đầu nối thẳng có hai cổng ghim nhanh cùng kích thước. Mỗi cổng được thiết kế cho ống khí có đường kính ngoài 6 mm. Phần giữa thân có ren ngoài và ốc siết để lắp xuyên qua tấm kim loại, tấm nhựa kỹ thuật hoặc vách thiết bị.

Trong thực tế, sản phẩm còn được gọi là đầu nối xuyên tấm, đầu nối bulkhead inox, nối nhanh siết thành, nối thẳng xuyên panel hoặc cút nối hai đầu ghim ống. Điểm nổi bật của PMI-6 là tạo được một vị trí đấu nối độc lập, giúp tách rõ đoạn ống bên trong và bên ngoài máy.

Kích thước phần ren, chiều dài khoảng siết, áp suất và nhiệt độ làm việc cần được kiểm tra theo sản phẩm thực tế. Nên đo đầu nối mẫu trước khi gia công hàng loạt lỗ lắp trên tủ hoặc bảng máy.

Lợi ích khi dùng đầu nối inox 304 ghim ống 6 mm

Tạo điểm kết nối cố định trên vách máy

Khi ống khí được luồn trực tiếp qua lỗ, ống có thể bị cọ vào cạnh tấm hoặc dịch chuyển khi máy rung. PMI-6 thay thế đoạn ống đi xuyên lỗ bằng một thân nối cố định. Hai đoạn ống được ghim riêng ở mỗi phía, nhờ đó hạn chế ma sát và giúp đường khí ổn định hơn.

Tháo lắp từng phía độc lập

Khi cần bảo trì bên trong tủ, kỹ thuật viên có thể tháo đoạn ống phía trong mà không phải kéo đường ống phía ngoài. Điều này giúp giảm thời gian xử lý, hạn chế đấu nối nhầm và thuận tiện khi thay một đoạn ống bị trầy hoặc gập.

Thân inox 304 bền và dễ vệ sinh

Inox 304 có độ cứng tốt, bề mặt sạch và khả năng chống oxy hóa phù hợp với nhiều môi trường công nghiệp thông thường. So với đầu nối nhựa, thân kim loại chịu va chạm tốt hơn tại vị trí thường xuyên thao tác hoặc nằm gần cơ cấu máy.

Cấu tạo của đầu nối nhanh khí nén PMI-6

Hai đầu cắm nhanh cho ống phi 6

Mỗi đầu có vòng nhấn, bộ phận giữ ống và chi tiết làm kín bên trong. Khi ống được cắt vuông và đẩy vào đủ sâu, cơ cấu giữ sẽ khóa bề mặt ngoài của ống. Kiểu kết nối này không yêu cầu ép đầu hoặc siết ren trực tiếp lên ống.

Thân thẳng giúp bố trí đường khí gọn

Hai cổng nối nằm trên cùng một trục, phù hợp với đường ống cần đi xuyên qua vách mà không đổi hướng. Cấu trúc này giúp giảm số lượng co nối, hạn chế chiều dài đường khí và tiết kiệm không gian trong tủ máy.

Ren giữa thân và đai ốc khóa

Phần ren được đưa qua lỗ lắp, sau đó đai ốc được siết từ phía còn lại. Khi căn đúng tâm và siết phù hợp, đầu nối ít bị xoay trong quá trình ghim hoặc tháo ống. Với tấm nhựa hoặc tấm mỏng, cần kiểm soát lực để tránh cong hoặc nứt bề mặt.

Ưu điểm nổi bật của đầu nối PMI-6

• Hai đầu cùng ghim nhanh ống có đường kính ngoài 6 mm.
• Có ốc siết thành giúp cố định chắc trên vách máy.
• Hạn chế ống khí cọ trực tiếp vào cạnh lỗ xuyên tấm.
• Cho phép tháo riêng từng đoạn ống khi bảo trì.
• Thân inox 304 có độ cứng và khả năng chống oxy hóa tốt.
• Đường nối thẳng giúp bố trí ống ngắn và gọn.
• Phù hợp với nhiều máy tự động sử dụng ống phi 6.
• Lắp ống nhanh, không cần dùng dụng cụ siết tại hai đầu.

Ứng dụng của đầu nối nhanh inox 304 PMI-6

PMI-6 thường được chọn cho đường khí có lưu lượng nhỏ đến trung bình. Sản phẩm thích hợp tại các vị trí cần đưa ống qua vách và tạo điểm đấu nối rõ ràng.

• Lắp xuyên thành tủ điều khiển khí nén.
• Kết nối cụm van điện từ với đường ống bên ngoài.
• Cấp khí cho xi lanh nhỏ hoặc cơ cấu kẹp.
• Dùng trên máy đóng gói, máy chiết rót và máy dán nhãn.
• Lắp trên bảng gá, panel hoặc khung nhôm định hình.
• Phân chia đường ống giữa hai khoang của thiết bị.
• Sử dụng trong robot, máy CNC và dây chuyền lắp ráp.

So sánh đầu nối PMI-6 và PMI-8

PMI-6 và PMI-8 có cùng nguyên lý lắp xuyên vách nhưng không thể dùng thay thế cho nhau. PMI-6 chỉ nhận ống có đường kính ngoài 6 mm, còn PMI-8 dùng cho ống 8 mm. Việc chọn size phải dựa trên đường kính ngoài thực tế, lưu lượng yêu cầu và kích thước đường ống hiện có.

Khách hàng cần xem thêm các kích thước trong cùng dòng có thể tham khảo đầu nối nhanh khí nén inox 304 thẳng 2 đầu ghim ống có ốc siết thành xuyên vách tại TDKMART.COM.

Cách chọn đúng đầu nối nhanh khí nén PMI-6

Xác nhận đường kính ngoài của ống

PMI-6 dùng cho ống có đường kính ngoài 6 mm, không phải đường kính trong 6 mm. Có thể kiểm tra thông số in trên ống hoặc đo bằng thước cặp. Dùng sai size có thể làm ống không cắm được, bị lỏng hoặc rò khí.

Kiểm tra lưu lượng và tốc độ xi lanh

Ống 6 mm phù hợp với nhiều cơ cấu khí nén nhỏ. Tuy nhiên, nếu đường ống dài, xi lanh có đường kính lớn hoặc cần chạy nhanh, phải xem xét tổn thất áp suất và cân nhắc PMI-8.

Đo chiều dày của tấm lắp

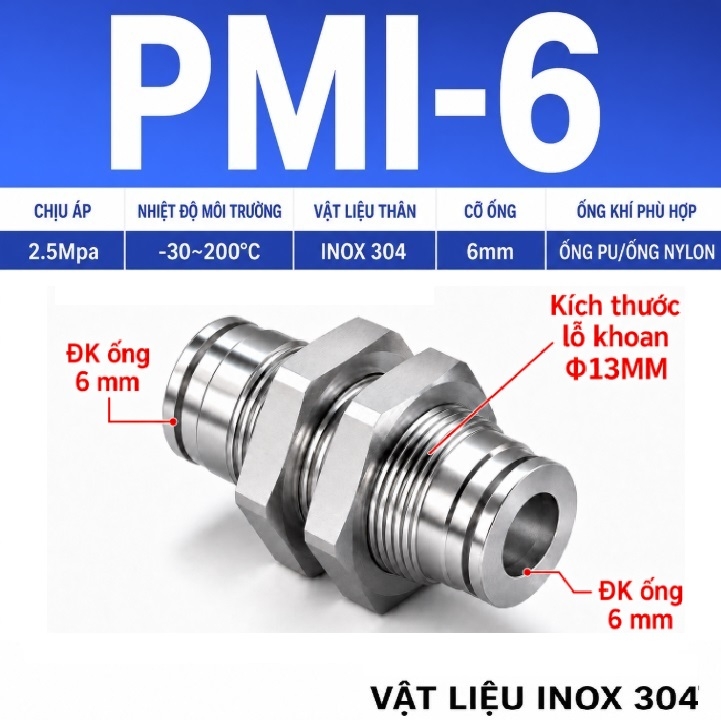

Phần ren phải đủ dài để xuyên qua vách và còn đủ số vòng ren cho đai ốc. Lỗ lắp không nên quá rộng vì có thể làm đầu nối bị lệch hoặc xoay khi thao tác.

Xác định điều kiện vận hành

Cần kiểm tra áp suất, nhiệt độ, độ rung, loại ống và môi chất. Khả năng tương thích không chỉ phụ thuộc vào thân inox 304 mà còn liên quan đến gioăng và các chi tiết bên trong đầu nối.

Hướng dẫn lắp đầu nối PMI-6 xuyên vách

1. Đo đường kính phần ren và chiều dài khoảng siết.
2. Gia công lỗ phù hợp trên tấm hoặc thành máy.
3. Tháo đai ốc, đưa thân đầu nối xuyên qua lỗ.
4. Lắp lại đai ốc, căn thẳng rồi siết vừa lực.
5. Cắt hai đoạn ống 6 mm vuông góc và làm sạch đầu ống.
6. Đẩy từng đầu ống vào đến hết hành trình.
7. Kéo nhẹ để kiểm tra cơ cấu giữ đã khóa chắc.
8. Cấp khí từ từ và kiểm tra rò rỉ ở hai phía.

Các lỗi cần tránh khi sử dụng

• Nhầm đường kính ngoài và đường kính trong của ống.
• Cắt đầu ống nghiêng hoặc để lại ba via.
• Ghim ống chưa đủ chiều sâu kết nối.
• Dùng ống bị trầy tại vùng tiếp xúc với gioăng.
• Khoan lỗ quá lớn làm đầu nối không ổn định.
• Siết đai ốc quá mạnh làm biến dạng tấm lắp.
• Tháo ống khi hệ thống vẫn còn áp suất.

Câu hỏi thường gặp về đầu nối PMI-6

PMI-6 dùng cho ống kích thước nào?

PMI-6 dùng cho hai đoạn ống khí có đường kính ngoài 6 mm.

Có thể dùng ống 8 mm với PMI-6 không?

Không. Nếu hệ thống dùng ống đường kính ngoài 8 mm, cần chọn mã PMI-8.

Đầu nối PMI-6 có lắp trên tấm nhựa được không?

Có thể nếu tấm đủ cứng, chiều dày phù hợp và lực siết không làm nứt hoặc biến dạng tấm.

Vì sao đầu nối bị rò khí sau khi lắp?

Nguyên nhân phổ biến là chọn sai size, đầu ống bị xước, cắt không vuông hoặc chưa được đẩy hết vào cổng nối.

Mua đầu nối nhanh inox 304 PMI-6 tại TDKMART.COM

Khi đặt hàng, khách hàng nên cung cấp đường kính ngoài của ống, chiều dày vách, số lượng và hình ảnh vị trí sử dụng. Xác nhận đầy đủ thông tin giúp chọn đúng PMI-6, hạn chế mua sai kích thước và rút ngắn thời gian lắp đặt hệ thống khí nén.
