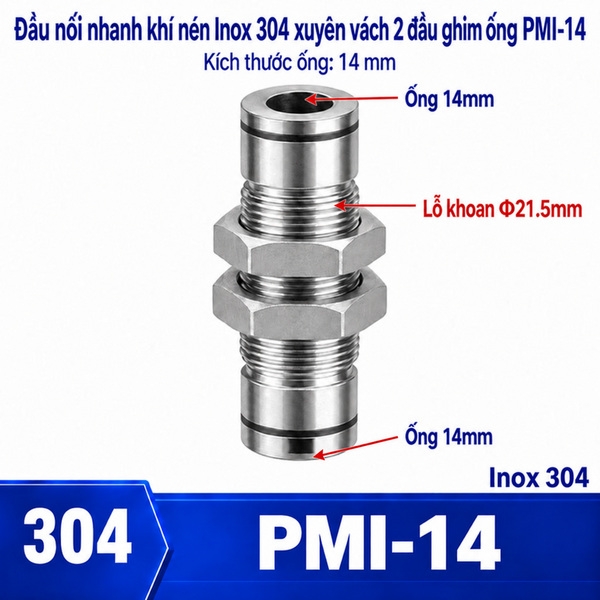

Đầu nối nhanh khí nén inox 304 thẳng 2 đầu ghim ống 14 mm có ốc siết thành xuyên vách PMI-14

Đầu nối nhanh khí nén inox 304 thẳng 2 đầu ghim ống 14 mm có ốc siết thành xuyên vách PMI-14 là phụ kiện dùng để nối hai đoạn ống khí có đường kính ngoài 14 mm qua thành tủ, vách máy, bảng gá hoặc panel thiết bị. Sản phẩm có hai đầu cắm nhanh cùng kích thước, thân ren xuyên tấm và đai ốc khóa, giúp tạo điểm đấu nối cố định, chắc chắn và thuận tiện bảo trì.

PMI-14 phù hợp với hệ thống khí nén cần lưu lượng tương đối lớn như đường cấp khí cho cụm van, xi lanh công nghiệp, máy ép, máy đóng gói và dây chuyền tự động hóa. Thân inox 304 có độ cứng tốt, khả năng chống oxy hóa và thích hợp với nhiều môi trường nhà xưởng thông thường.

Đầu nối nhanh xuyên vách PMI-14 là gì?

PMI-14 là đầu nối thẳng có hai cổng ghim nhanh dành cho ống đường kính ngoài 14 mm. Phần giữa thân được gia công ren ngoài và đi kèm đai ốc để lắp cố định xuyên qua một bề mặt. Sản phẩm còn được gọi là đầu nối xuyên tấm, đầu nối bulkhead inox 304, nối nhanh siết thành hoặc đầu nối hai đầu cắm ống phi 14.

Thay vì luồn trực tiếp một đoạn ống qua lỗ trên vách, người lắp cố định đầu nối PMI-14 vào tấm rồi ghim một đoạn ống ở mỗi phía. Cách bố trí này giúp hạn chế ống cọ vào mép lỗ, giảm nguy cơ gập ống và cho phép thay riêng từng đoạn khi cần sửa chữa.

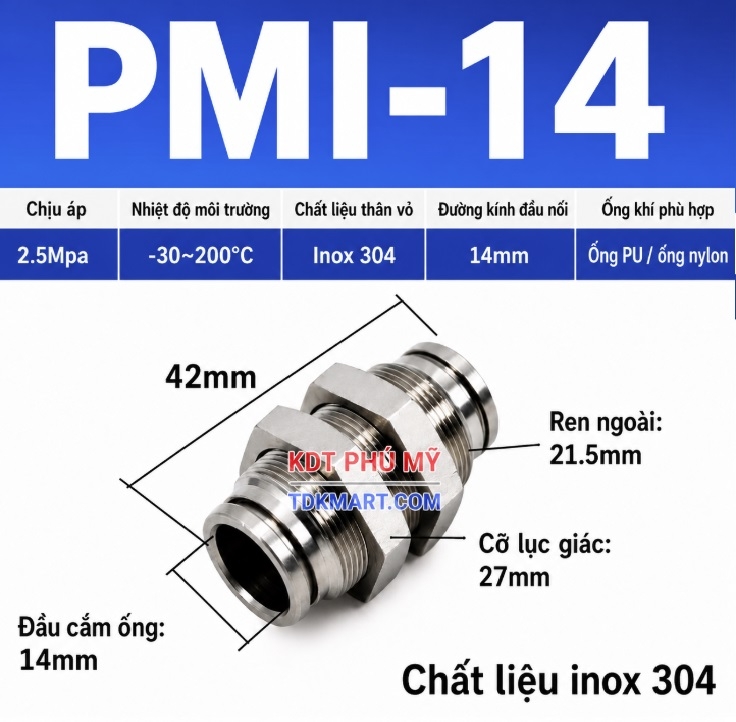

Thông tin cơ bản của đầu nối inox 304 PMI-14

Áp suất, nhiệt độ, chiều dài phần ren và kích thước lỗ lắp cần được kiểm tra theo sản phẩm thực tế. Nên đo trực tiếp đầu nối trước khi gia công đồng loạt nhiều vị trí xuyên vách.

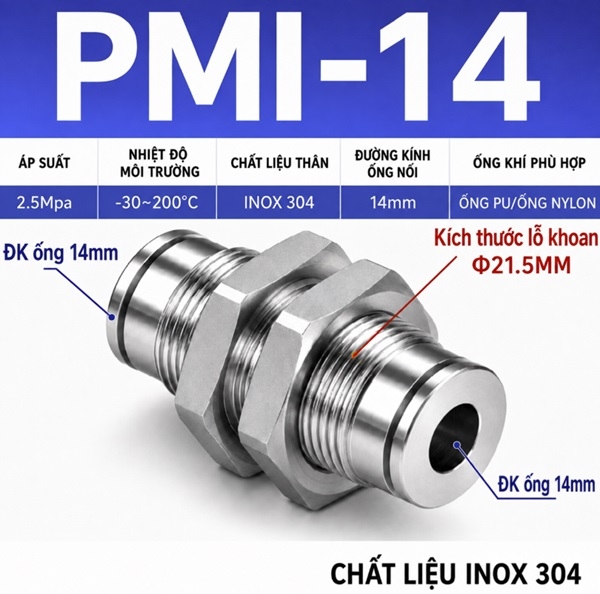

Cấu tạo của đầu nối nhanh khí nén PMI-14

Hai đầu ghim nhanh ống 14 mm

Mỗi cổng nối có vòng nhấn, cơ cấu giữ ống và bộ phận làm kín bên trong. Khi đầu ống được cắt vuông và đẩy đủ sâu, chi tiết giữ sẽ khóa bề mặt ngoài của ống, trong khi gioăng tạo độ kín cho đường khí.

Kiểu kết nối nhanh giúp giảm thời gian thi công vì không cần ép đầu ống hoặc siết ren trực tiếp tại hai phía. Khi tháo, cần khóa nguồn khí, xả hết áp suất, nhấn đều vòng nhả và kéo ống thẳng ra ngoài.

Thân nối thẳng bằng inox 304

Thân inox 304 có độ cứng tốt, ít biến dạng khi được siết trên thành máy và chống oxy hóa trong nhiều điều kiện công nghiệp thông thường. Hai cổng được bố trí cùng trục nên đường khí đi thẳng qua vách, giúp giảm số lượng co nối và tiết kiệm không gian lắp đặt.

Ren xuyên vách và ốc siết thành

Phần ren giữa thân được đưa qua lỗ trên tấm, sau đó khóa bằng đai ốc từ phía đối diện. Khi căn đúng tâm và siết vừa lực, đầu nối được giữ ổn định, hạn chế xoay hoặc dịch chuyển khi ghim và tháo ống.

Ưu điểm của đầu nối nhanh inox 304 ghim ống 14 mm

• Hai đầu cùng kết nối nhanh với ống đường kính ngoài 14 mm.
• Có đai ốc giúp cố định chắc chắn trên thành máy.
• Phù hợp với đường khí cần lưu lượng tương đối lớn.
• Giúp tuyến ống xuyên vách thẳng, gọn và dễ nhận biết.
• Hạn chế ống tiếp xúc trực tiếp với mép lỗ kim loại.
• Cho phép tháo riêng từng đoạn ống khi bảo trì.
• Thân inox 304 có độ cứng và khả năng chống oxy hóa tốt.
• Giảm số lượng phụ kiện đổi hướng trên đường khí.

Ứng dụng thực tế của đầu nối PMI-14

PMI-14 thường được sử dụng tại những tuyến khí có lưu lượng lớn hơn các size phổ thông và cần đi qua một bề mặt cố định. Sản phẩm phù hợp với:

• Tủ phân phối khí nén cho dây chuyền sản xuất.
• Đường cấp khí cho cụm van điện từ lớn.
• Xi lanh công nghiệp và cơ cấu chấp hành tiêu thụ nhiều khí.
• Máy ép, máy đóng gói và máy lắp ráp tự động.
• Máy CNC, robot và thiết bị xử lý vật liệu.
• Khung nhôm định hình, bảng gá hoặc vách ngăn máy.
• Đường khí kết nối giữa hai khoang thiết bị.

Việc tạo điểm đấu nối cố định giúp kỹ thuật viên dễ đánh dấu từng tuyến khí, xác định vị trí rò rỉ và thay đoạn ống hư mà không phải tháo toàn bộ hệ thống. Đây là lợi thế đáng kể tại các máy có nhiều đường khí đi xuyên qua cùng một panel.

So sánh đầu nối PMI-14 và PMI-16

PMI-14 và PMI-16 có cùng nguyên lý kết nối nhưng không thể dùng thay thế trực tiếp. PMI-14 chỉ phù hợp với ống có đường kính ngoài 14 mm, còn PMI-16 dùng cho ống 16 mm. Chọn đúng kích thước giúp cơ cấu giữ ống và gioăng làm kín hoạt động đúng thiết kế.

Để đối chiếu thêm các size trong cùng dòng, xem đầu nối nhanh khí nén inox 304 thẳng 2 đầu ghim ống có ốc siết thành xuyên vách tại TDKMART.COM.

Cách chọn đúng đầu nối nhanh PMI-14

Xác nhận đường kính ngoài của ống

PMI-14 dùng cho ống có đường kính ngoài 14 mm, không phải đường kính trong 14 mm. Nên kiểm tra ký hiệu in trên ống hoặc đo bằng thước cặp để tránh nhầm với ống 12 mm và 16 mm.

Kiểm tra nhu cầu lưu lượng khí

Ống 14 mm phù hợp với đường cấp khí lớn, xi lanh công nghiệp và cụm thiết bị tiêu thụ nhiều khí. Tuy nhiên, việc chọn size cần xem xét thêm chiều dài tuyến ống, áp suất nguồn, số cơ cấu hoạt động đồng thời và mức tổn thất áp suất cho phép.

Nếu lưu lượng yêu cầu vượt khả năng của đường ống 14 mm, có thể cân nhắc PMI-16. Ngược lại, không nên chọn size quá lớn khi hệ thống không cần thiết vì sẽ tăng diện tích lắp và chi phí đường ống.

Đo chiều dày của vách lắp

Phần ren phải đủ dài để xuyên qua tấm và còn đủ số vòng ren cho đai ốc. Đường kính lỗ cần vừa với thân nối, tránh gia công quá rộng khiến phụ kiện bị nghiêng hoặc xoay khi thao tác.

Đánh giá điều kiện vận hành

Cần xác định áp suất, nhiệt độ, mức rung, vật liệu ống và loại môi chất. Khả năng tương thích của đầu nối không chỉ phụ thuộc vào thân inox 304 mà còn liên quan đến gioăng và các chi tiết giữ ống bên trong.

Hướng dẫn lắp đầu nối PMI-14 xuyên vách

1. Đo đường kính phần ren và chiều dài khoảng siết.
2. Gia công lỗ phù hợp trên thành máy hoặc bảng gá.
3. Tháo đai ốc và đưa thân đầu nối xuyên qua lỗ.
4. Lắp lại đai ốc, căn thẳng rồi siết vừa lực.
5. Cắt hai đoạn ống 14 mm vuông góc và làm sạch đầu ống.
6. Đẩy từng đầu ống vào đến hết chiều sâu kết nối.
7. Kéo nhẹ để kiểm tra ống đã được giữ chắc.
8. Cấp khí từ từ và kiểm tra rò rỉ ở hai phía.

Lưu ý: luôn khóa nguồn và xả hết áp suất trước khi tháo ống. Không dùng đầu ống bị méo, trầy hoặc cắt nghiêng tại vùng tiếp xúc với bộ phận làm kín.

Các lỗi thường gặp khi sử dụng PMI-14

• Nhầm đường kính ngoài với đường kính trong của ống.
• Đầu ống cắt xiên hoặc còn ba via.
• Ống chưa được đẩy vào hết hành trình.
• Bề mặt ống bị trầy tại vị trí tiếp xúc với gioăng.
• Lỗ xuyên vách quá lớn làm đầu nối bị lệch.
• Siết đai ốc quá mạnh khiến tấm lắp biến dạng.
• Tháo ống khi hệ thống vẫn còn áp suất.

Câu hỏi thường gặp về đầu nối PMI-14

PMI-14 dùng cho ống kích thước nào?

PMI-14 dùng cho hai đoạn ống khí có đường kính ngoài 14 mm.

Có thể dùng ống 16 mm với PMI-14 không?

Không. Hệ thống sử dụng ống đường kính ngoài 16 mm cần chọn đầu nối PMI-16.

PMI-14 có lắp được trên tấm nhựa không?

Có thể nếu tấm đủ cứng, chiều dày phù hợp và lực siết không làm nứt hoặc biến dạng bề mặt.

Vì sao đầu nối bị rò khí sau khi lắp?

Nguyên nhân thường gặp là chọn sai size, đầu ống bị xước, cắt không vuông hoặc chưa được đẩy đủ sâu vào cổng nối.

Mua đầu nối nhanh inox 304 PMI-14 tại TDKMART.COM

Khi đặt hàng, khách hàng nên cung cấp đường kính ngoài của ống, chiều dày vách, số lượng và hình ảnh vị trí sử dụng. Việc xác nhận đầy đủ thông tin giúp lựa chọn đúng PMI-14, hạn chế mua sai kích thước và rút ngắn thời gian lắp đặt hệ thống khí nén.
