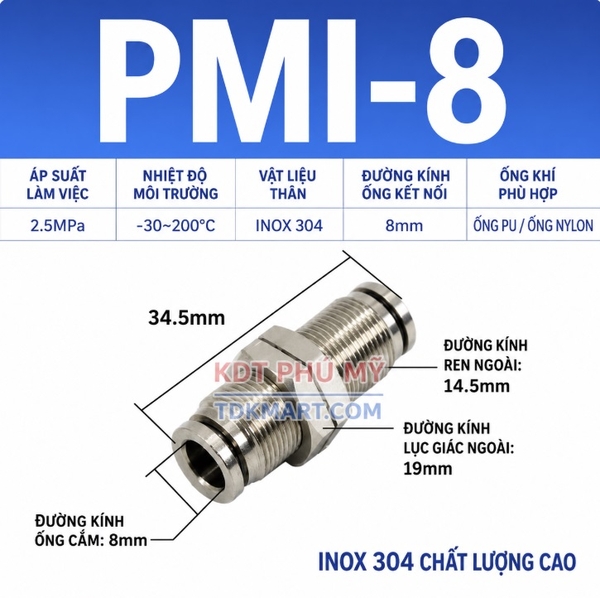

Đầu nối nhanh khí nén inox 304 thẳng 2 đầu ghim ống 8 mm có ốc siết thành xuyên vách PMI-8

Đầu nối nhanh khí nén inox 304 thẳng 2 đầu ghim ống 8 mm có ốc siết thành xuyên vách PMI-8 dùng để liên kết hai đoạn ống khí có đường kính ngoài 8 mm tại vị trí đi qua thành tủ, bảng điều khiển, vách máy hoặc tấm gá. Hai cổng cắm nhanh được bố trí thẳng hàng, kết hợp phần ren giữa thân và đai ốc khóa, giúp tạo điểm đấu nối cố định và dễ quản lý.

PMI-8 phù hợp với nhiều hệ thống khí nén công nghiệp sử dụng ống phi 8 như cụm van điện từ, xi lanh cỡ nhỏ đến trung bình, máy đóng gói và dây chuyền tự động hóa. Thân inox 304 có độ cứng tốt, bề mặt sạch và khả năng chống oxy hóa phù hợp với nhiều điều kiện nhà xưởng thông thường.

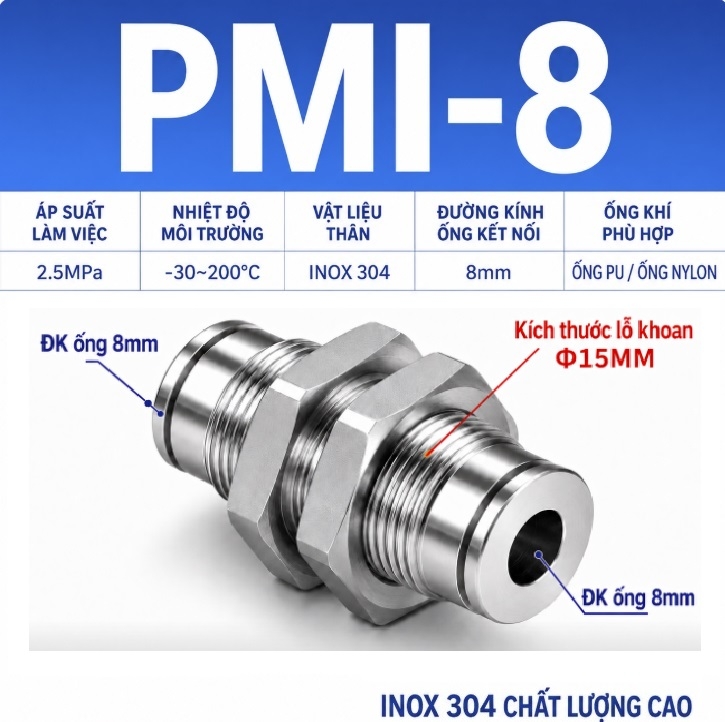

Đầu nối xuyên vách PMI-8 hoạt động như thế nào?

PMI-8 có hai đầu ghim nhanh cùng sử dụng ống đường kính ngoài 8 mm. Ở giữa đầu nối là đoạn ren dùng để xuyên qua lỗ trên tấm. Sau khi đặt đầu nối đúng vị trí, đai ốc được siết vào thân ren để giữ phụ kiện ổn định.

Thay vì luồn một đoạn ống liên tục qua lỗ trên vách, người lắp sử dụng hai đoạn ống riêng biệt ở hai phía. Thiết kế này giúp giảm nguy cơ ống bị cọ vào cạnh tấm, đồng thời cho phép tháo riêng từng đoạn khi kiểm tra hoặc sửa chữa.

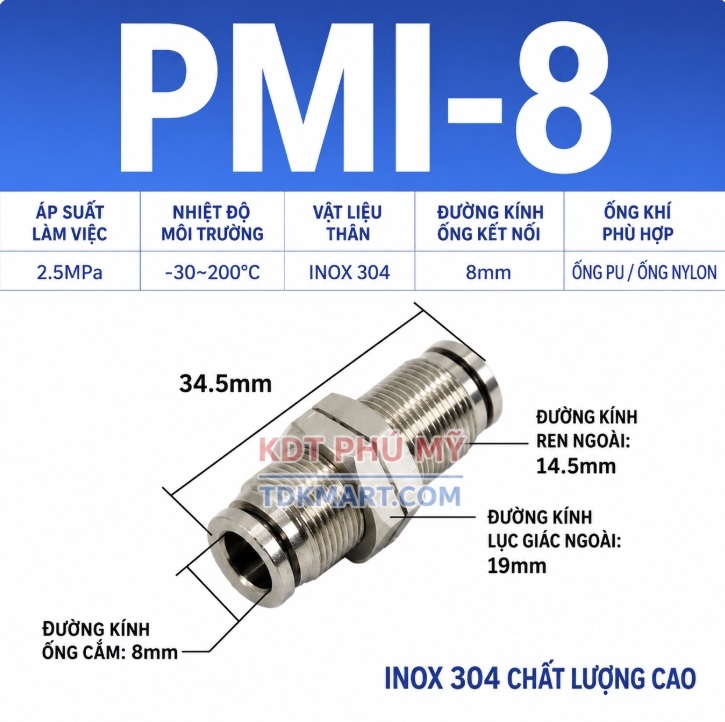

Thông tin cơ bản của đầu nối nhanh inox 304 PMI-8

Áp suất, nhiệt độ, chiều dài phần ren và kích thước lỗ lắp cần được kiểm tra theo sản phẩm thực tế. Nên đo trực tiếp đầu nối mẫu trước khi gia công đồng loạt nhiều vị trí xuyên vách.

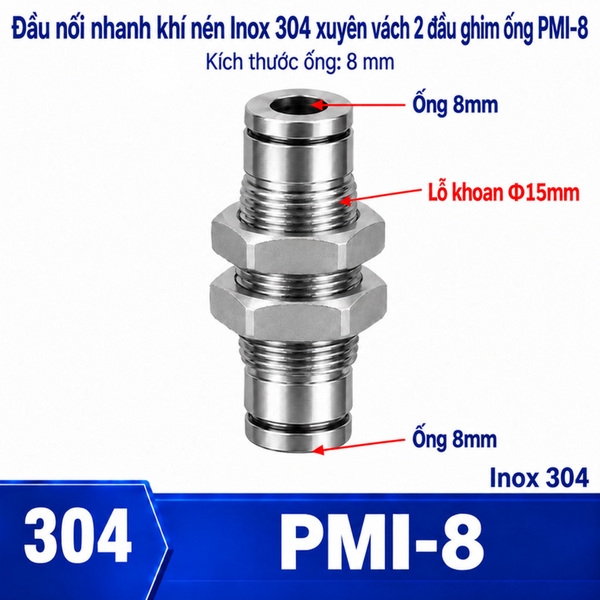

Cấu tạo chính của đầu nối khí nén PMI-8

Hai cổng cắm nhanh cho ống 8 mm

Mỗi đầu gồm vòng nhấn, bộ phận giữ ống và chi tiết làm kín. Khi đầu ống được cắt vuông và đẩy vào đủ sâu, cơ cấu bên trong sẽ giữ chặt bề mặt ngoài của ống. Cách kết nối này giúp rút ngắn thời gian lắp đặt và không cần siết ren trực tiếp lên ống.

Thân thẳng bằng inox 304

Thân inox 304 giúp đầu nối giữ hình dạng ổn định khi lắp trên thành máy. Hai cổng nằm trên cùng một trục nên đường khí đi thẳng qua vách, phù hợp với những vị trí cần hạn chế co nối hoặc không có nhiều không gian đổi hướng.

Ren cố định và ốc siết thành

Phần ren giữa thân tạo vị trí khóa đầu nối trên tấm lắp. Đai ốc được siết vừa lực để hạn chế đầu nối xoay khi ghim hoặc tháo ống. Với tấm mỏng hoặc tấm nhựa, cần kiểm soát lực siết để tránh cong, nứt hoặc biến dạng bề mặt.

Ưu điểm của đầu nối nhanh inox 304 ghim ống 8 mm

• Hai đầu kết nối nhanh với ống đường kính ngoài 8 mm.
• Có đai ốc giúp giữ đầu nối ổn định trên vách máy.
• Hạn chế ống khí tiếp xúc trực tiếp với cạnh lỗ kim loại.
• Cho phép thay riêng đường ống ở từng phía của vách.
• Kiểu nối thẳng giúp đường khí ngắn và gọn.
• Thân inox 304 có độ cứng và khả năng chống oxy hóa tốt.
• Phù hợp với nhiều hệ thống khí nén dùng ống phi 8.
• Thuận tiện đánh dấu, kiểm tra và bảo trì đường ống.

Ứng dụng thực tế của đầu nối PMI-8

Ống khí 8 mm được sử dụng phổ biến trong nhiều máy công nghiệp nhờ khả năng đáp ứng lưu lượng tốt hơn các size nhỏ. Đầu nối PMI-8 thường được lắp tại những vị trí cần đưa đường khí qua một bề mặt cố định.

• Tủ điều khiển và hộp phân phối khí nén.
• Cụm van điện từ kết nối với đường ống bên ngoài.
• Xi lanh khí nén cỡ nhỏ hoặc trung bình.
• Máy đóng gói, máy dán nhãn và máy chiết rót.
• Máy CNC, robot và thiết bị lắp ráp tự động.
• Khung nhôm định hình, bàn thao tác và bảng gá.
• Vách ngăn giữa hai khu vực của dây chuyền sản xuất.

So sánh đầu nối PMI-8 và PMI-10

PMI-8 và PMI-10 có cùng cấu trúc nhưng không thể dùng thay thế trực tiếp. PMI-8 chỉ phù hợp với ống có đường kính ngoài 8 mm, còn PMI-10 dùng cho ống 10 mm. Chọn sai size có thể làm ống không ghim được, không kín hoặc có nguy cơ tuột khi hệ thống tăng áp.

Để đối chiếu thêm các kích thước trong cùng nhóm, xem đầu nối nhanh khí nén inox 304 thẳng 2 đầu ghim ống có ốc siết thành xuyên vách tại TDKMART.COM.

Cách chọn đúng đầu nối nhanh PMI-8

Xác nhận đường kính ngoài của ống

PMI-8 được thiết kế cho ống có đường kính ngoài 8 mm, không phải đường kính trong 8 mm. Có thể kiểm tra ký hiệu trên ống hoặc dùng thước cặp để đo trước khi đặt hàng.

Kiểm tra lưu lượng cần thiết

Ống 8 mm phù hợp với nhiều xi lanh và cụm van thông dụng. Nếu đường ống dài, thiết bị tiêu thụ khí lớn hoặc cần tốc độ chuyển động cao, nên kiểm tra tổn thất áp suất và cân nhắc PMI-10.

Đo chiều dày thành lắp

Phần ren phải đủ dài để đi qua tấm và còn đủ số vòng ren cho đai ốc. Lỗ lắp cần vừa với thân ren, tránh quá rộng khiến đầu nối bị lệch hoặc xoay khi thao tác.

Đánh giá môi trường vận hành

Cần xác định áp suất, nhiệt độ, mức rung, loại ống và môi chất. Khả năng tương thích của đầu nối không chỉ phụ thuộc vào thân inox 304 mà còn liên quan đến vật liệu gioăng và bộ phận giữ ống bên trong.

Hướng dẫn lắp đầu nối PMI-8 xuyên vách

1. Đo đường kính thân ren và khoảng siết của đầu nối.
2. Gia công lỗ phù hợp trên tấm hoặc thành máy.
3. Tháo đai ốc và đưa thân đầu nối xuyên qua lỗ.
4. Lắp lại đai ốc, căn thẳng rồi siết vừa lực.
5. Cắt hai đoạn ống 8 mm vuông góc và loại bỏ ba via.
6. Đẩy từng đầu ống vào đến hết chiều sâu kết nối.
7. Kéo nhẹ để xác nhận ống đã được giữ chắc.
8. Cấp khí từ từ và kiểm tra rò rỉ tại hai đầu.

Lỗi thường gặp khi lắp đầu nối ghim ống

• Chọn nhầm ống có đường kính trong 8 mm.
• Đầu ống bị cắt nghiêng hoặc còn ba via.
• Ống chưa được đẩy vào hết hành trình.
• Bề mặt ống bị xước tại vùng tiếp xúc với gioăng.
• Lỗ xuyên vách quá lớn làm đầu nối bị nghiêng.
• Siết đai ốc quá mạnh gây biến dạng tấm lắp.
• Tháo ống khi hệ thống chưa được xả hết áp suất.

Câu hỏi thường gặp về đầu nối PMI-8

PMI-8 có hai đầu cùng ghim ống 8 mm không?

Có. Hai cổng cắm nhanh của PMI-8 đều sử dụng ống có đường kính ngoài 8 mm.

Có thể dùng ống 10 mm với PMI-8 không?

Không. Hệ thống dùng ống đường kính ngoài 10 mm cần lựa chọn đầu nối PMI-10.

PMI-8 có thể lắp trên tấm nhựa không?

Có thể nếu tấm đủ cứng, chiều dày phù hợp và lực siết không làm nứt hoặc biến dạng tấm.

Vì sao đầu nối bị rò khí sau khi lắp?

Nguyên nhân thường gặp là sai kích thước ống, đầu ống bị xước, cắt không vuông hoặc chưa được cắm đủ sâu.

Mua đầu nối nhanh inox 304 PMI-8 tại TDKMART.COM

Khi đặt hàng, khách hàng nên cung cấp đường kính ngoài của ống, chiều dày vách, số lượng và hình ảnh vị trí lắp. Những thông tin này giúp xác nhận đúng mã PMI-8, hạn chế mua sai kích thước và rút ngắn thời gian thi công hệ thống khí nén.
