Đầu nối nhanh khí nén inox 304 thẳng 2 đầu ghim ống 12 mm có ốc siết thành xuyên vách PMI-12

Đầu nối nhanh khí nén inox 304 thẳng 2 đầu ghim ống 12 mm có ốc siết thành xuyên vách PMI-12 được dùng để nối hai đoạn ống khí có đường kính ngoài 12 mm qua thành máy, tủ điều khiển, bảng gá hoặc vách ngăn thiết bị. Hai đầu cắm nhanh giúp kết nối ống thuận tiện, còn thân ren kết hợp đai ốc giữ phụ kiện ổn định tại vị trí lắp.

PMI-12 phù hợp với các đường cấp khí cần lưu lượng tương đối lớn như cụm van điện từ, xi lanh công nghiệp, máy đóng gói, thiết bị ép và dây chuyền tự động hóa. Thiết kế thân thẳng giúp luồng khí đi trực tiếp qua vách, hạn chế phải dùng thêm co nối và giúp hệ thống đường ống gọn hơn.

Đầu nối nhanh xuyên vách PMI-12 là gì?

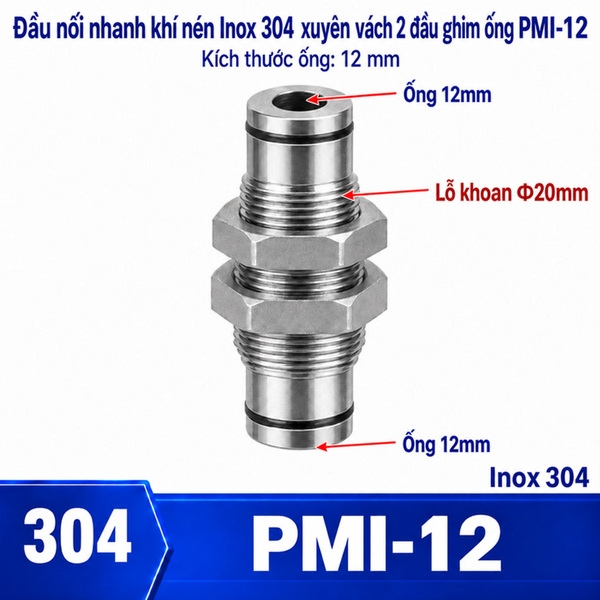

PMI-12 là đầu nối dạng thẳng có hai cổng ghim nhanh cùng sử dụng ống đường kính ngoài 12 mm. Phần giữa thân được gia công ren ngoài và có đai ốc đi kèm để cố định xuyên qua một bề mặt. Sản phẩm còn được gọi là đầu nối xuyên tấm inox 304, đầu nối bulkhead khí nén, nối nhanh siết thành hoặc nối thẳng hai đầu cắm ống phi 12.

Khác với đầu nối thẳng thông thường nằm tự do trên tuyến ống, PMI-12 tạo một điểm đấu nối cố định. Một đoạn ống được ghim ở phía trong máy, đoạn còn lại lắp ở phía ngoài. Cách bố trí này giúp tách từng khu vực đường khí, thuận tiện kiểm tra và giảm ảnh hưởng giữa hai phía khi cần thay ống.

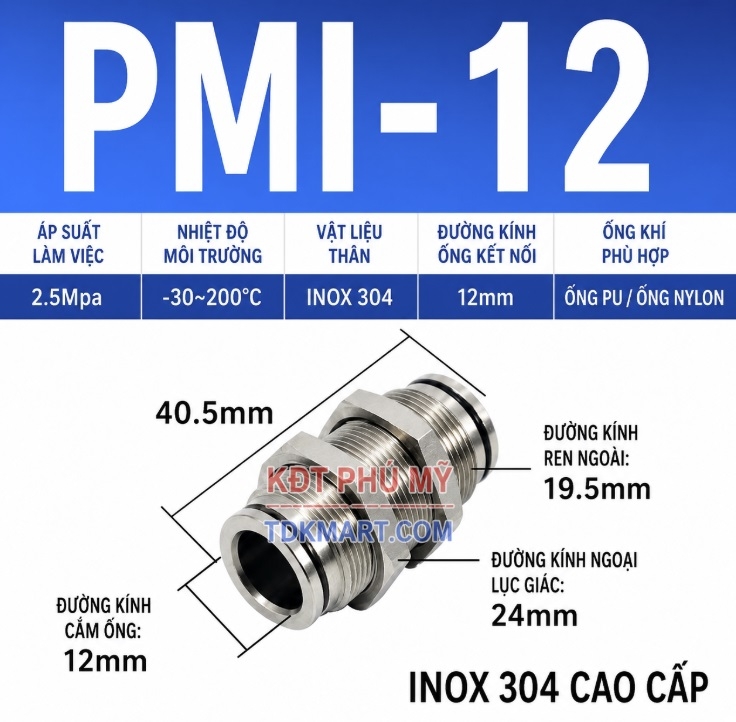

Thông số cơ bản của đầu nối inox 304 PMI-12

Áp suất, nhiệt độ, kích thước thân ren và chiều dài khoảng siết cần được kiểm tra theo sản phẩm thực tế. Nên đo trực tiếp đầu nối trước khi gia công hàng loạt lỗ lắp để tránh sai đường kính hoặc chiều dày vách không phù hợp.

Cấu tạo và nguyên lý làm việc của PMI-12

Hai đầu ghim nhanh cho ống 12 mm

Mỗi cổng nối có vòng nhấn, bộ phận giữ ống và chi tiết làm kín bên trong. Khi đầu ống được cắt vuông và đẩy đủ sâu, cơ cấu giữ sẽ bám vào bề mặt ngoài của ống. Gioăng tiếp xúc quanh thân ống để hạn chế thất thoát khí tại điểm kết nối.

Kiểu ghim nhanh giúp rút ngắn thời gian thi công vì không cần ép đầu ống hoặc siết ren tại hai phía. Khi cần tháo, người vận hành phải khóa nguồn khí, xả hết áp suất, nhấn đều vòng nhả rồi kéo ống thẳng ra ngoài.

Thân nối thẳng bằng inox 304

Thân inox 304 có độ cứng tốt, ít biến dạng khi được cố định lên thành máy và chống oxy hóa trong nhiều môi trường nhà xưởng thông thường. Bề mặt kim loại cũng phù hợp với vị trí thường xuyên vệ sinh hoặc có nguy cơ va chạm trong quá trình vận hành.

Hai đầu nối nằm trên cùng một trục, giúp tuyến khí đi thẳng qua vách. Thiết kế này đặc biệt hữu ích khi không gian trong tủ hẹp hoặc cần giảm số lượng phụ kiện đổi hướng.

Ren xuyên vách và ốc siết thành

Phần ren giữa thân được luồn qua lỗ trên tấm, sau đó khóa bằng đai ốc từ phía đối diện. Khi được căn đúng tâm và siết vừa lực, đầu nối hạn chế xoay, lệch hoặc dịch chuyển trong quá trình ghim và tháo ống.

Ưu điểm của đầu nối nhanh khí nén PMI-12

• Hai đầu cùng ghim nhanh ống có đường kính ngoài 12 mm.
• Có ren và đai ốc giúp cố định chắc trên thành máy.
• Phù hợp với đường khí cần lưu lượng lớn hơn các size nhỏ.
• Giúp tuyến ống xuyên vách thẳng, gọn và dễ kiểm tra.
• Hạn chế ống cọ trực tiếp vào mép lỗ kim loại.
• Cho phép tháo riêng từng đoạn ống khi bảo trì.
• Thân inox 304 có độ cứng và khả năng chống oxy hóa tốt.
• Giảm số lượng co nối khi đường khí đi thẳng qua vách.

Ứng dụng của đầu nối xuyên vách ghim ống 12 mm

PMI-12 thường được sử dụng trong các hệ thống khí nén có nhu cầu cấp khí trung bình đến lớn. Sản phẩm phù hợp tại vị trí cần đưa đường ống qua một tấm cố định nhưng vẫn bảo đảm khả năng tháo lắp nhanh.

• Lắp xuyên thành tủ phân phối khí nén.
• Kết nối đường cấp khí cho cụm van điện từ.
• Cấp khí cho xi lanh cỡ vừa hoặc nhiều cơ cấu cùng lúc.
• Dùng trên máy ép, máy đóng gói và máy lắp ráp.
• Lắp trong máy CNC, robot và dây chuyền tự động hóa.
• Kết nối đường khí qua bảng gá hoặc khung nhôm định hình.
• Phân chia tuyến ống giữa hai khoang của thiết bị.

Việc sử dụng đầu nối cố định giúp kỹ thuật viên nhận biết rõ từng tuyến khí, thuận tiện đánh số và tìm vị trí rò rỉ. Khi một đoạn ống bị gập hoặc trầy, có thể thay riêng phía cần sửa mà không phải tháo toàn bộ đường dẫn.

So sánh đầu nối PMI-12 và PMI-14

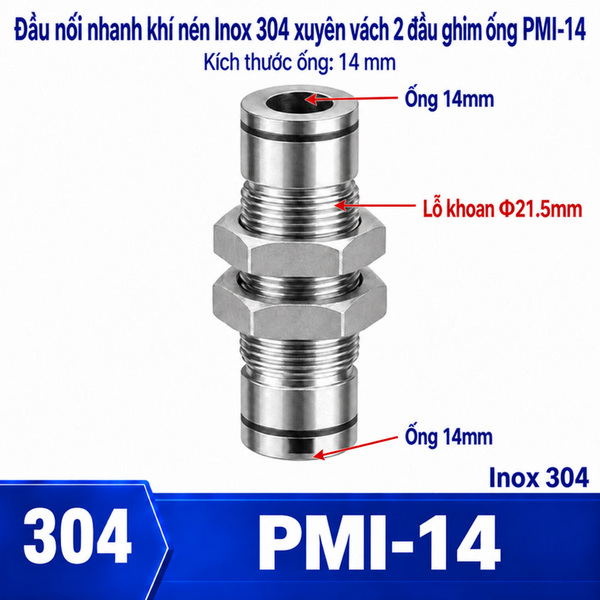

PMI-12 và PMI-14 có cùng nguyên lý hoạt động nhưng không dùng thay thế trực tiếp. PMI-12 chỉ phù hợp với ống có đường kính ngoài 12 mm, còn PMI-14 sử dụng cho ống 14 mm. Chọn đúng size giúp bộ phận giữ ống và gioăng làm kín hoạt động theo thiết kế.

Khách hàng cần đối chiếu thêm các kích thước khác có thể xem dòng đầu nối nhanh khí nén inox 304 thẳng 2 đầu ghim ống có ốc siết thành xuyên vách tại TDKMART.COM.

Cách chọn đúng đầu nối nhanh PMI-12

Xác nhận đường kính ngoài của ống

PMI-12 được thiết kế cho ống có đường kính ngoài 12 mm, không phải đường kính trong 12 mm. Nên kiểm tra ký hiệu in trên thân ống hoặc đo bằng thước cặp để tránh nhầm với ống 10 mm và 14 mm.

Tính đến nhu cầu lưu lượng khí

Ống 12 mm phù hợp với đường cấp cho cụm máy, xi lanh cỡ vừa và thiết bị tiêu thụ lượng khí đáng kể. Tuy nhiên, cần xem xét thêm chiều dài ống, áp suất nguồn, số cơ cấu hoạt động đồng thời và tổn thất áp suất trên tuyến.

Nếu hệ thống yêu cầu lưu lượng cao hơn khả năng của đường ống 12 mm, có thể cân nhắc PMI-14. Không nên chỉ chọn size lớn theo cảm tính vì ống và đầu nối lớn hơn cũng cần nhiều không gian lắp đặt hơn.

Kiểm tra chiều dày vách lắp

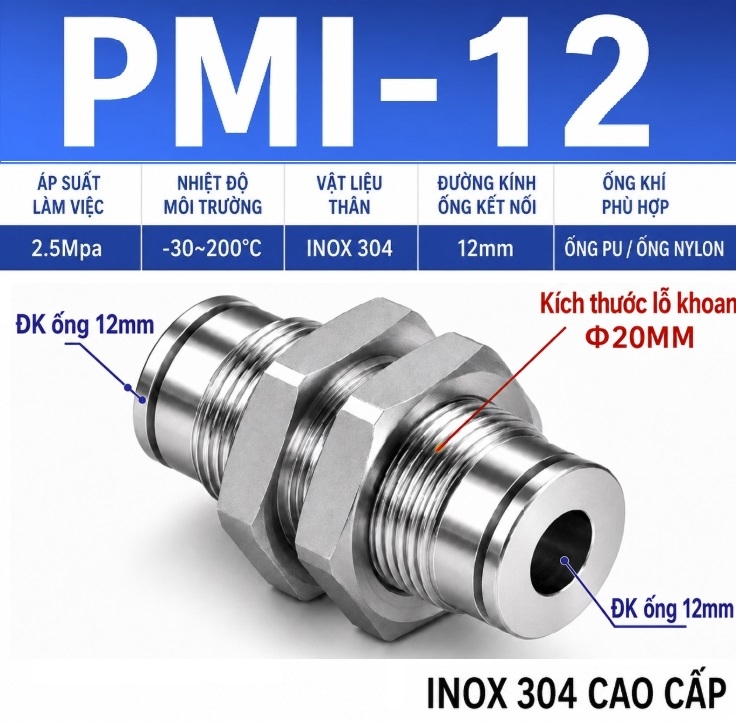

Phần ren phải đủ dài để đi qua tấm và còn đủ số vòng ren cho đai ốc. Lỗ xuyên vách nên vừa với thân đầu nối, tránh quá rộng làm phụ kiện bị nghiêng hoặc xoay khi thao tác.

Đánh giá điều kiện làm việc

Cần xác nhận áp suất, nhiệt độ, mức rung, loại ống và môi chất. Khả năng tương thích của sản phẩm còn phụ thuộc vào vật liệu gioăng và các chi tiết bên trong, không chỉ dựa trên thân inox 304.

Hướng dẫn lắp đầu nối PMI-12 xuyên vách

1. Đo đường kính phần ren và chiều dài khoảng siết.
2. Gia công lỗ phù hợp trên thành máy hoặc bảng gá.
3. Tháo đai ốc và đưa thân đầu nối xuyên qua lỗ.
4. Lắp lại đai ốc, căn đầu nối thẳng rồi siết vừa lực.
5. Cắt hai đoạn ống 12 mm vuông góc và làm sạch ba via.
6. Đẩy từng đầu ống vào đến hết chiều sâu kết nối.
7. Kéo nhẹ để kiểm tra ống đã được khóa chắc.
8. Cấp khí từ từ và kiểm tra rò rỉ tại cả hai phía.

Lưu ý: luôn khóa nguồn và xả hết áp suất trước khi tháo ống. Không dùng đầu ống bị méo, trầy hoặc cắt nghiêng tại vùng tiếp xúc với gioăng làm kín.

Các lỗi thường gặp khi sử dụng PMI-12

• Nhầm đường kính ngoài và đường kính trong của ống.
• Ống chưa được đẩy vào hết hành trình.
• Đầu ống cắt xiên hoặc còn ba via.
• Bề mặt ống bị xước tại vùng làm kín.
• Lỗ lắp quá lớn khiến đầu nối bị lệch.
• Siết đai ốc quá mạnh làm biến dạng tấm.
• Tháo ống khi hệ thống vẫn còn áp suất.

Câu hỏi thường gặp về đầu nối PMI-12

PMI-12 dùng cho ống kích thước nào?

PMI-12 dùng cho hai đoạn ống khí có đường kính ngoài 12 mm.

Có thể dùng ống 14 mm với PMI-12 không?

Không. Hệ thống sử dụng ống đường kính ngoài 14 mm cần chọn đầu nối PMI-14.

PMI-12 có thể lắp trên tấm nhựa không?

Có thể nếu tấm đủ cứng, chiều dày phù hợp và lực siết không làm nứt hoặc biến dạng bề mặt.

Vì sao đầu nối bị rò khí sau khi ghim ống?

Nguyên nhân thường gặp là chọn sai size, đầu ống bị xước, cắt không vuông hoặc chưa được đẩy đủ sâu vào cổng nối.

Mua đầu nối nhanh inox 304 PMI-12 tại TDKMART.COM

Khi đặt hàng, khách hàng nên cung cấp đường kính ngoài của ống, chiều dày vách, số lượng và hình ảnh vị trí lắp. Thông tin đầy đủ giúp xác nhận đúng mã PMI-12, hạn chế mua sai kích thước và rút ngắn thời gian thi công hệ thống khí nén.
