Đầu nối nhanh khí nén ngã 5 có 5 đầu ghim ống 10 mm

Đầu nối nhanh khí nén ngã 5 có 5 đầu ghim ống 10 mm

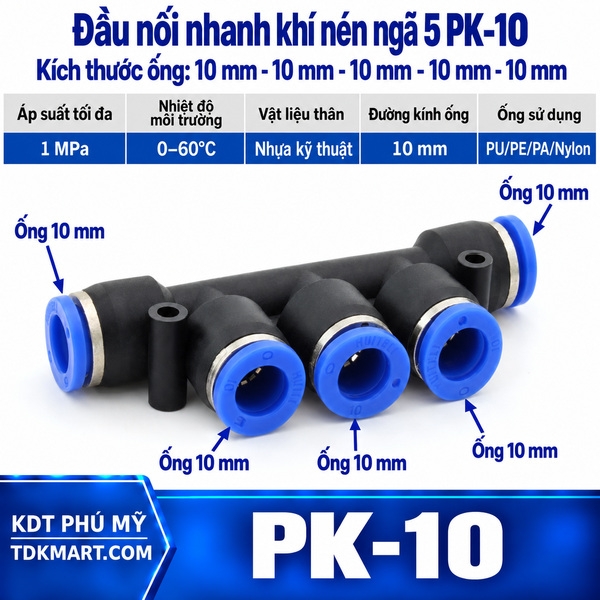

Đầu nối nhanh khí nén ngã 5 có 5 đầu ghim ống 10 mm, mã hàng PK-10, được biên soạn theo tình huống riêng của cỡ ống 10 mm. Các điểm dưới đây tập trung vào cách dùng, không gian lắp, kiểm tra và bảo trì phù hợp với mạng cấp khí nhánh có lưu lượng khá và nhiều thiết bị vận hành theo chu kỳ.

Dùng cho khu vực cần lưu lượng khá

Ngã 5 ghim ống 10 mm thích hợp cụm xi lanh cỡ vừa, bàn nâng khí, máy ép và điểm phân phối trong dây chuyền. Khối lượng của năm tuyến lớn hơn đáng kể so với 6–8 mm, vì vậy thân nối nên nằm trên giá chắc thay vì treo lơ lửng giữa bó ống.

Xác nhận 10 mm ở cả năm nhánh

Đường kính cần kiểm tra là mặt ngoài ống. Hãy ghi rõ 10 mm trên phiếu vật tư, kèm mã PK-10 và ảnh vị trí khi cần đối chiếu. Không lấy cỡ ren trên van làm căn cứ; một van có thể ghép với nhiều cỡ ống thông qua đầu nối khác nhau.

Giữ đoạn thẳng sau cửa ghim

Ống 10 mm có lực hồi cao. Nếu đổi hướng ngay tại miệng, tải ngang tác động lên vùng làm kín và vòng giữ trong suốt quá trình máy rung. Thiết kế một đoạn thẳng, sau đó chuyển hướng bằng cung lớn và đặt kẹp chịu lực sẽ bền hơn.

Kiểm tra tuyến cấp chung

Năm nhánh 10 mm không tạo thêm khí nếu máy nén, bộ lọc điều áp hoặc van cấp bị hạn chế. Trước khi chọn, cần xem mức tiêu thụ tức thời và sụt áp cho phép. Đôi khi tăng tiết diện tuyến cấp hoặc chia thành hai vùng mang lại hiệu quả hơn một nút duy nhất.

Thi công với giá đỡ đã định vị

Lắp giá và thân trước, đo riêng từng tuyến rồi mới cắt. Giữ đầu ống tròn, sạch; cắm đúng trục và kiểm tra độ bám. Kẹp đỡ phải nhận trọng lượng bó ống, trong khi đầu nối chỉ đảm nhiệm dẫn khí và giữ từng đầu cắm.

Nạp áp theo cấp

Sau lắp đặt, tăng áp có kiểm soát, dừng ở từng mức để nghe tiếng rò và quan sát dung dịch thử. Khi kín tĩnh, chạy các tải theo tổ hợp nặng nhất. Theo dõi tốc độ, áp tại điểm chia và thời gian phục hồi để đánh giá cả hệ thống.

Không co gập để đưa vào khoang hẹp

Ép ống lớn qua góc gắt làm giảm tiết diện và đẩy thân nối lệch. Nếu không đủ không gian, thay đổi vị trí phân phối hoặc dùng co nối đúng chức năng. Sơ đồ gọn về hình ảnh nhưng khó nhấn vòng nhả sẽ gây tốn thời gian ở lần bảo dưỡng sau.

Bảo dưỡng tại máy chạy liên tục

Mỗi kỳ dừng máy cần xem kẹp đỡ, độ võng, vết rung và tình trạng cứng hóa của ống. Thay đoạn có vết rạch thay vì cắm sâu hơn để né chỗ hỏng. Dự phòng đúng cỡ giúp khôi phục nhanh mà không phải thay tạm bằng phụ kiện nhỏ hơn.

Lựa chọn cùng dòng và nhóm phối hợp

Xem cấp cha trực tiếp: đầu nối nhanh khí nén ngã 5 có 5 đầu ghim ống. Các lựa chọn cùng dòng gồm ngã 5 ghim ống 12 mm, ngã 5 ghim ống 8 mm, ngã 5 ghim ống 6 mm, ngã 5 ghim ống 4 mm. Khi số hướng ít hơn, có thể đối chiếu đầu nối chữ thập khí nén, đầu nối khí nén chữ Y và đầu nối khí nén chữ T.

Có thể phối hợp với đầu nối nhanh khí nén, van điện từ khí nén và xi lanh khí nén. Nếu điều kiện làm việc cần vật liệu chống ăn mòn cao hơn, tham khảo đầu nối nhanh inox và xác nhận thông số trước khi dùng.
