Đầu nối nhanh khí nén ngã 5 có 5 đầu ghim ống 4 mm

Đầu nối nhanh khí nén ngã 5 có 5 đầu ghim ống 4 mm

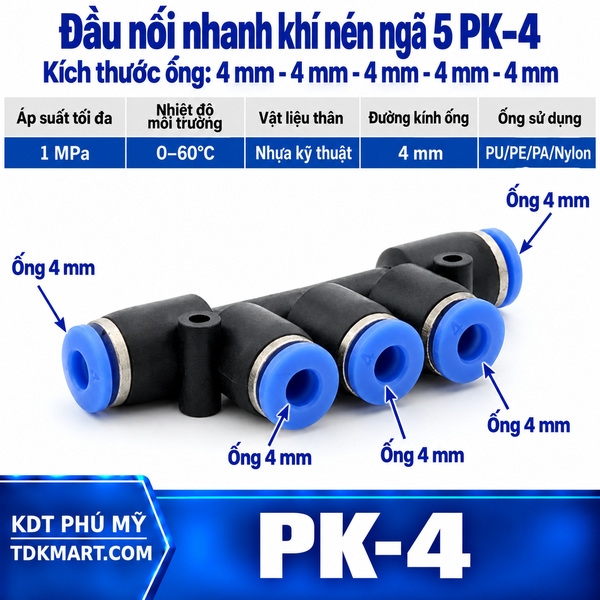

Đầu nối nhanh khí nén ngã 5 có 5 đầu ghim ống 4 mm, mã hàng PK-4, được biên soạn theo tình huống riêng của cỡ ống 4 mm. Các điểm dưới đây tập trung vào cách dùng, không gian lắp, kiểm tra và bảo trì phù hợp với mạch điều khiển nhỏ, robot để bàn và thiết bị điện tử.

Nút chia 4 mm cho mạch điều khiển gọn

Cỡ 4 mm phù hợp mạch pilot, robot để bàn, bộ gắp linh kiện và thiết bị thử có thể tích khí nhỏ. Năm cửa cùng cỡ giúp gom các tuyến tín hiệu quanh cụm van mà không phải ghép nhiều chữ T. Đặt gần tải làm đường ống ngắn, phản hồi rõ và dễ lần theo khi một cơ cấu ngừng hoạt động.

Nhìn đúng con số 4 mm

Số 4 mm là đường kính ngoài của ống, không phải lòng ống hay cỡ ren. Hãy đọc ký hiệu trên dây và đo đoạn còn tròn bằng thước cặp. Ống 6 mm không thể thay bằng cách ép vào; ống nhỏ hơn cũng không được quấn băng để bù vì cơ cấu ghim cần bề mặt đúng kích thước.

Bố trí trong tủ máy nhỏ

Ống 4 mm mềm, dễ gom nhưng cũng dễ bị gập khi vòng cua quá sát. Nên cho năm tuyến tỏa như nan quạt, tránh kẹp chung với dây điện tỏa nhiệt và để trống phía trước vòng nhả. Nhãn theo tên cơ cấu như kẹp, đẩy, hút hoặc thổi giúp bảo trì không tháo nhầm.

Ưu tiên tín hiệu hơn đường cấp chính

Tiết diện nhỏ phù hợp điều khiển và xi lanh mini; không nên dùng làm tuyến cấp chung cho nhiều cơ cấu lớn chỉ vì cụm nối gọn. Nếu chuyển động chậm, hãy kiểm tra nhu cầu lưu lượng, chiều dài ống, van và bộ lọc điều áp trước khi tăng áp hoặc thay phụ kiện.

Cắt và cắm ống không làm méo miệng

Dùng kéo cắt ống để có mặt vuông, bỏ đoạn bị hằn hoặc xước rồi cắm thẳng đến hết hành trình. Kéo nhẹ ngược lại để xác nhận vòng giữ đã bám. Không bẻ ngang ngay tại miệng ghim; nên chừa một đoạn thẳng trước khi uốn về phía tải.

Thử từng nhánh trên chu kỳ chậm

Sau khi nạp áp có kiểm soát, cho từng van pilot và xi lanh mini hoạt động riêng. Tiếp đó chạy chu kỳ phối hợp để phát hiện tuyến bị gập hoặc nhầm nhãn. Dung dịch kiểm tra kín giúp nhận ra bọt khí nhỏ mà tiếng máy có thể che lấp.

Lỗi hay gặp ở hệ thống mini

Đầu ống bị cắt bằng kìm thường bẹp, cắm vẫn giữ nhưng vùng làm kín không đều. Một lỗi khác là bó ống quá chặt khiến nhánh ngoài kéo lệch thân nối. Hãy nới kẹp, sửa lại hướng tuyến và cắt mới đầu ống thay vì cố xoay cụm khi còn áp.

Chăm sóc điểm chia tín hiệu

Bụi mịn và dầu bám quanh vòng nhả cần được lau trong kỳ dừng máy. Sau nhiều lần tháo, cắt bỏ phần có vết răng giữ trước khi cắm lại. Dự phòng một đoạn ống 4 mm cùng màu và ghi sơ đồ năm tuyến sẽ rút ngắn đáng kể thời gian xử lý.

Lựa chọn cùng dòng và nhóm phối hợp

Xem cấp cha trực tiếp: đầu nối nhanh khí nén ngã 5 có 5 đầu ghim ống. Các lựa chọn cùng dòng gồm ngã 5 ghim ống 12 mm, ngã 5 ghim ống 10 mm, ngã 5 ghim ống 8 mm, ngã 5 ghim ống 6 mm. Khi số hướng ít hơn, có thể đối chiếu đầu nối chữ thập khí nén, đầu nối khí nén chữ Y và đầu nối khí nén chữ T.

Có thể phối hợp với đầu nối nhanh khí nén, van điện từ khí nén và xi lanh khí nén. Nếu điều kiện làm việc cần vật liệu chống ăn mòn cao hơn, tham khảo đầu nối nhanh inox và xác nhận thông số trước khi dùng.
