Đầu nối nhanh khí nén ngã 5 có 5 đầu ghim ống 12 mm

Đầu nối nhanh khí nén ngã 5 có 5 đầu ghim ống 12 mm

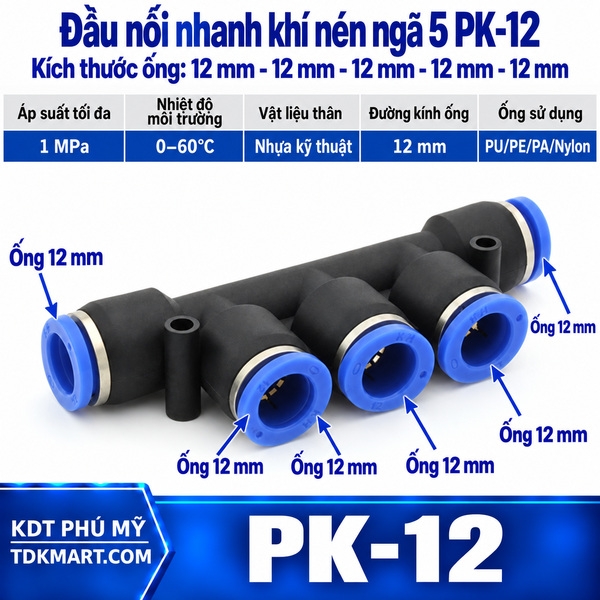

Đầu nối nhanh khí nén ngã 5 có 5 đầu ghim ống 12 mm, mã hàng PK-12, được biên soạn theo tình huống riêng của cỡ ống 12 mm. Các điểm dưới đây tập trung vào cách dùng, không gian lắp, kiểm tra và bảo trì phù hợp với cụm phân phối khí lưu lượng lớn, thiết bị có nhu cầu nạp nhanh và đường nhánh dài hơn.

Cụm phân phối cho nhu cầu khí lớn

Cỡ 12 mm hướng đến máy ép, cơ cấu nâng, trạm gá lớn và vùng cấp khí cục bộ. Năm ống chiếm nhiều không gian và có lực kéo đáng kể, nên điểm chia phải gắn trên khung vững, dễ tiếp cận và nằm ngoài hành trình máy. Đây là lựa chọn ưu tiên năng lực cấp khí hơn độ gọn.

Không chọn lớn chỉ để dự phòng

Ống lớn làm tăng thể tích cần nạp và yêu cầu bán kính uốn rộng. Chỉ chọn khi năm tuyến thực sự dùng đường kính ngoài 12 mm và tải cần lưu lượng tương ứng. Nếu hệ thống chỉ có vài xi lanh nhỏ, cỡ quá lớn có thể làm bố cục nặng nề mà không cải thiện chu kỳ.

Tách tải cơ học khỏi đầu nối

Mỗi tuyến nên có kẹp riêng và có thể đi ở nhiều cao độ để tránh chồng lên nhau. Thân nối không được chịu trọng lượng của cả bó ống. Chừa khoảng thao tác đủ rộng để một người có thể nhấn vòng nhả thẳng, không phải dùng dụng cụ cạy.

Tính trường hợp năm tải cùng làm việc

Khả năng phân phối phụ thuộc máy nén, bình tích, FRL, van cấp và tuyến ống phía trước. Hãy kiểm tra thời điểm tiêu thụ đỉnh; nếu áp giảm mạnh, xem lại cấu trúc nguồn hoặc chia vùng. Đầu nối năm hướng không có chức năng tích trữ hay tự cân bằng lưu lượng.

Lắp bằng lực dọc trục

Cắt ống bằng dụng cụ đủ lớn để mặt cắt không méo. Làm sạch, căn thẳng và đẩy đến hết hành trình; không dùng đòn bẩy vì có thể làm nứt thân hoặc biến dạng cửa cắm. Sau đó kéo kiểm tra và cố định ống trước khi chuyển sang tuyến khác.

Nghiệm thu ở tải xa nhất

Thử kín tĩnh chỉ là bước đầu. Cho cơ cấu xa nhất hoạt động trong lúc bốn nhánh còn lại chạy đúng chu kỳ nặng, theo dõi thời gian đáp ứng và sụt áp. Dữ liệu này cho biết đường cấp có đủ hay cần điều chỉnh van, bình tích hoặc cách chia khu vực.

Nguy cơ từ rung và giãn nở

Bó ống lớn có thể dịch chuyển khi máy rung hoặc nhiệt độ môi trường thay đổi. Nếu kẹp quá thưa, chuyển động lặp lại sẽ truyền vào vòng giữ. Kiểm tra dấu lệch, vết trắng trên thân nhựa và vùng ống cọ vào kim loại để xử lý sớm.

Lịch kiểm tra ngắn hơn cho tải cao

Với máy vận hành liên tục, nên kiểm tra thường xuyên hơn các cỡ nhỏ: độ chắc của giá, tình trạng ống, vòng nhả và dấu rò. Khi tháo, phải xả hết áp; cắt bỏ đầu có vết hằn và không tái dùng ống đã cứng. Lưu sẵn phụ kiện 12 mm giúp tránh giải pháp thay tạm không đồng bộ.

Lựa chọn cùng dòng và nhóm phối hợp

Xem cấp cha trực tiếp: đầu nối nhanh khí nén ngã 5 có 5 đầu ghim ống. Các lựa chọn cùng dòng gồm ngã 5 ghim ống 10 mm, ngã 5 ghim ống 8 mm, ngã 5 ghim ống 6 mm, ngã 5 ghim ống 4 mm. Khi số hướng ít hơn, có thể đối chiếu đầu nối chữ thập khí nén, đầu nối khí nén chữ Y và đầu nối khí nén chữ T.

Có thể phối hợp với đầu nối nhanh khí nén, van điện từ khí nén và xi lanh khí nén. Nếu điều kiện làm việc cần vật liệu chống ăn mòn cao hơn, tham khảo đầu nối nhanh inox và xác nhận thông số trước khi dùng.
