Đầu nối nhanh khí nén ngã 5 có 5 đầu ghim ống 8 mm

Đầu nối nhanh khí nén ngã 5 có 5 đầu ghim ống 8 mm

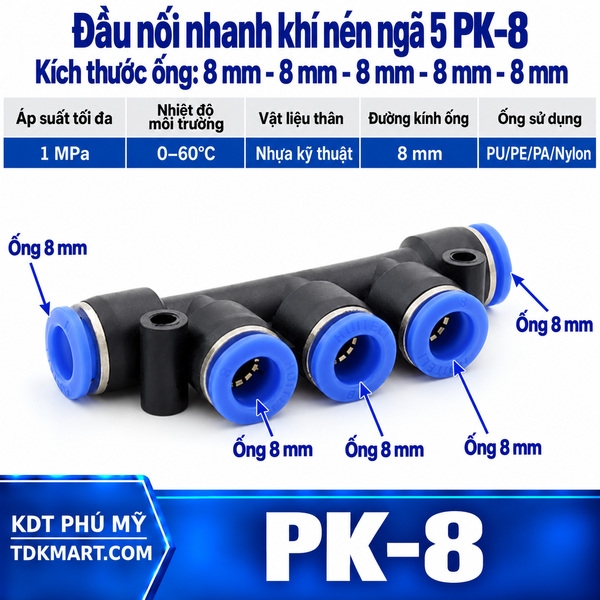

Đầu nối nhanh khí nén ngã 5 có 5 đầu ghim ống 8 mm, mã hàng PK-8, được biên soạn theo tình huống riêng của cỡ ống 8 mm. Các điểm dưới đây tập trung vào cách dùng, không gian lắp, kiểm tra và bảo trì phù hợp với cụm sản xuất cần nhịp làm việc ổn định và nhiều cơ cấu chấp hành cỡ vừa.

Điểm chia trung tâm cho cụm tải vừa

Cỡ 8 mm phù hợp máy ép nhỏ, băng tải phân luồng, cụm gá tự động và thiết bị đóng thùng. Nó thường được đặt giữa tuyến cấp của khu vực và các van phục vụ nhiều xi lanh cỡ vừa. Thiết kế năm đầu bằng nhau giúp hình thành một nút kỹ thuật rõ, dễ cô lập khi cần kiểm tra.

Đo đường kính ngoài trước khi đặt

Không dựa vào kích thước cổng van hoặc nhìn ảnh để suy ra cỡ ống. Thước cặp phải cho kết quả 8 mm trên đoạn không bị ép dẹt. Nếu dây đã cũ, đo nhiều vị trí và đọc thêm ký hiệu in. Một sai lệch nhỏ cũng làm vòng giữ hoặc phần làm kín hoạt động không đúng.

Đi tuyến theo hình nan quạt

Ống 8 mm cần cung uốn rộng hơn 6 mm. Năm tuyến nên mở ra theo các hướng đã tính, hạn chế giao chéo rồi đổi hướng ngay sát miệng cắm. Khi buộc bó, đặt kẹp sau đoạn thẳng để lực từ ống không bẻ nghiêng thân nối.

Đánh giá nhu cầu khí theo thời điểm

Tổng lưu lượng lớn nhất xuất hiện khi nhiều tải chuyển động cùng lúc, không phải tổng trung bình cả chu kỳ. Hãy xem xi lanh nào nạp đồng thời, nhánh nào dài nhất và van nào có tiết diện nhỏ. Kết quả này quyết định cỡ tuyến cấp và cách chia, chứ riêng ống 8 mm không bảo đảm tốc độ.

Chuẩn bị mặt cắt sạch

Phoi nhỏ hoặc vết rạch dọc có thể tạo đường rò. Sau khi cắt vuông, lau sạch đầu ống, định hướng rồi cắm một lần dứt khoát. Không vừa xoay vừa ép. Nếu tháo ra để sửa tuyến, cắt mới phần có dấu cơ cấu giữ trước khi tái lắp.

Thử kín trước, thử tải sau

Nạp áp từ từ và dùng dung dịch phù hợp quanh năm cửa. Khi không còn bọt tăng, cho máy chạy tải thực. Quan sát đặc biệt cơ cấu xa nhất và cơ cấu đòi hỏi gia tốc cao. Chênh lệch phản hồi có thể đến từ chiều dài ống hoặc tiết lưu, không nhất thiết là rò.

Sai lầm do ép bố cục

Một cụm 8 mm bị nhét vào khe dành cho 6 mm thường khiến ống cong gắt, vòng nhả khó thao tác và nhãn bị che. Nên chuyển điểm chia ra vị trí rộng hơn hoặc dùng nhiều điểm phân phối hợp lý. Khả năng bảo trì là một phần của thiết kế, không phải việc xử lý sau.

Theo dõi cọ xát trên khung

Rung của máy có thể làm ống rà vào mép kim loại và tạo xước sau thời gian dài. Kiểm tra các điểm giao, bổ sung ống bảo vệ hoặc đổi kẹp. Đồng thời quan sát thân nối có bị lệch khỏi vị trí ban đầu hay không; lệch là dấu hiệu tải ống chưa được đỡ tốt.

Lựa chọn cùng dòng và nhóm phối hợp

Xem cấp cha trực tiếp: đầu nối nhanh khí nén ngã 5 có 5 đầu ghim ống. Các lựa chọn cùng dòng gồm ngã 5 ghim ống 12 mm, ngã 5 ghim ống 10 mm, ngã 5 ghim ống 6 mm, ngã 5 ghim ống 4 mm. Khi số hướng ít hơn, có thể đối chiếu đầu nối chữ thập khí nén, đầu nối khí nén chữ Y và đầu nối khí nén chữ T.

Có thể phối hợp với đầu nối nhanh khí nén, van điện từ khí nén và xi lanh khí nén. Nếu điều kiện làm việc cần vật liệu chống ăn mòn cao hơn, tham khảo đầu nối nhanh inox và xác nhận thông số trước khi dùng.

Vì sao mua hàng tại KDT PHÚ MỸ/TDKMART.COM?

KDT PHÚ MỸ hỗ trợ đối chiếu đường kính ngoài ống 8 mm, mã PK-8, số lượng và vị trí sử dụng. Gửi kèm ảnh ống, số đo và sơ đồ năm tuyến giúp xác nhận nhanh, hạn chế nhầm cỡ và chuẩn bị đúng vật tư cho lần lắp đầu tiên.
