Đầu nối nhanh khí nén thẳng ống 12- Ren trong 1/8

Ở vị trí điểm chuyển từ tuyến ống lớn sang cổng thiết bị, cặp ống 12 mm và ren trong 1/8 giúp giữ tuyến khí đi thẳng từ ống đến cổng thiết bị. Một phía cho phép ghim–nhả ống nhanh khi bảo trì, phía còn lại tạo mối ghép ren với đầu ren ngoài tương ứng.

Cổng 1/8 trên tuyến 12 mm

Tổ hợp 12 mm – 1/8 có chênh lệch đáng kể giữa OD ống và cỡ ren. Nó giải quyết đúng bài toán hình học kết nối, nhưng khi lưu lượng là yếu tố quan trọng cần xem cả tiết diện cổng thiết bị. Đây là trường hợp không nên dùng kích thước ống để suy ra khả năng thông khí.

Với chính cặp 12 mm – 1/8, nên kiểm tra vị trí lắp trên máy trước khi đặt hàng số lượng lớn. Khoảng thao tác, hướng cổng và cách cố định ống có thể quyết định nên dùng dạng thẳng hay chuyển sang dạng co, dù hai lựa chọn đều có thể ghép đúng kích thước.

Hai kích thước cần xác nhận độc lập

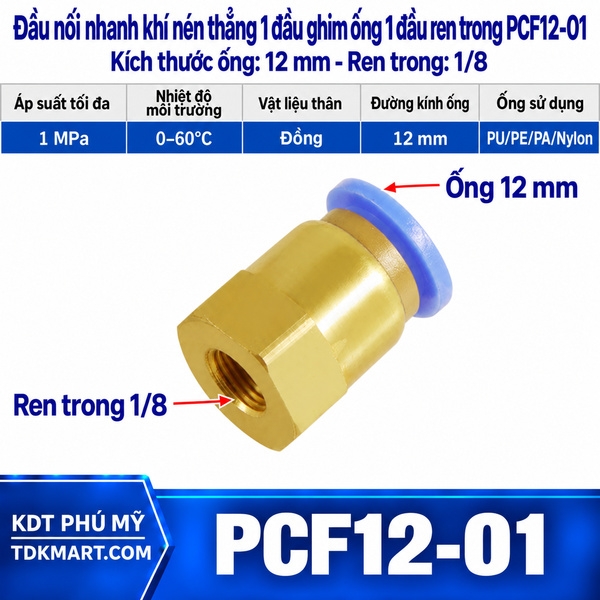

Sản phẩm nhận ống có đường kính ngoài 12 mm ở phía ghim và ghép với đầu ren ngoài 1/8 ở phía còn lại. Không dùng đường kính trong của ống để chọn. Ren trong 1/8 phù hợp khi thiết bị có đầu ren ngoài 1/8. Cỡ ren nhỏ giúp cụm lắp gọn, nhưng vẫn phải kiểm tra đúng loại ren trước khi siết. Ống 12 mm thường được chọn cho tuyến khí cỡ trung–lớn; vị trí lắp nên đủ khoảng trống để cắt lại đầu ống khi bảo trì mà không phải thay cả tuyến. Mã hàng dùng để nhận diện là PCF12-01; mã chỉ có vai trò nhận diện, còn việc chọn vẫn phải dựa trên kích thước thực tế.

Thông số cần kiểm tra tại vị trí sử dụng

Các giá trị trên dùng để kiểm tra điều kiện lắp của đầu nối. Với toàn bộ hệ thống, giới hạn thực tế còn phụ thuộc ống, van, xi lanh và các phần tử khác trên cùng đường khí; không nên lấy riêng một thông số của đầu nối để đại diện cho cả cụm.

Thao tác ghim–nhả và bắt ren

Trước tiên xả áp, vệ sinh cổng ren ngoài 1/8 và kiểm tra đầu ren không bị móp. Cắt ống 12 mm vuông góc, bỏ phần đầu bị dập hoặc xước. Cố định phía ren bằng vị trí thích hợp trên thân, không dùng đoạn ống làm tay đòn. Sau đó đẩy ống thẳng trục đến hết hành trình ghim và kéo nhẹ ngược lại để kiểm tra độ giữ. Khi tháo, ấn đều vòng nhấn về phía thân rồi rút ống theo trục; không giật xiên khi đường khí còn áp.

Bố trí thực tế trên cụm máy

Một tình huống phù hợp là điểm chuyển từ tuyến ống lớn sang cổng thiết bị. Dạng thẳng có lợi khi cổng thiết bị và tuyến ống nằm gần cùng phương, giúp người bảo trì nhìn rõ cả chân ren lẫn miệng ghim. Nếu đường ống phải đổi hướng ngay sát cổng, nên chuyển sang co nối nhanh khí nén ren trong thay vì ép ống uốn gấp. Cách bố trí đúng hướng thường quan trọng hơn việc cố dùng một kiểu đầu nối cho mọi vị trí.

Khoanh vùng rò khí theo hai phía

Nếu khí thoát ở miệng ghim, kiểm tra đầu ống 12 mm có bị xước dọc, méo oval, cắt xéo hoặc chưa vào đủ sâu hay không. Nếu khí thoát ở chân ren, kiểm tra lại cặp ren 1/8, tình trạng bề mặt và vật liệu làm kín được dùng tại vị trí lắp. Không cố siết mạnh để bù cho một cặp ren không đúng. Sau khi xử lý phải cấp khí từ từ và kiểm tra lại từng vùng riêng biệt.

Các lựa chọn cùng dòng khi thay đổi kích thước

Nếu giữ ống 12 mm nhưng thay thiết bị, hoặc giữ cỡ ren 1/8 nhưng đổi đường ống, có thể tham khảo ống 12 mm – ren trong 1/2 (PCF12-04), ống 12 mm – ren trong 3/8 (PCF12-03), ống 12 mm – ren trong 1/4 (PCF12-02), ống 10 mm – ren trong 1/8 (PCF10-01). Toàn bộ kiểu thẳng một đầu ghim và một đầu ren trong nằm tại đầu nối nhanh khí nén thẳng ren trong. Nếu thiết bị chuyển sang cổng ren trong, dùng đầu nối khí nén thẳng ren ngoài; các kiểu chia nhánh, giảm và nối ống khác có thể xem tại đầu nối nhanh khí nén.

Kiểm tra lần cuối trước khi vận hành

Trước khi đưa máy vào chu kỳ làm việc, kiểm tra ống 12 mm đã vào hết hành trình, thân nối không bị kéo lệch và phần ren trong 1/8 đã bắt đều với đầu ren ngoài. Cho áp tăng từ từ, quan sát tiếng xì và kiểm tra lại sau một vài chu kỳ đầu. Nếu cần chỉnh, xả áp hoàn toàn rồi mới tháo.

Vì sao mua hàng tại KDT PHÚ MỸ/TDKMART.COM

KDT PHÚ MỸ cung cấp nhiều tổ hợp ống–ren trong cùng dòng PCF để người dùng chọn theo đúng cổng thiết bị và đường ống đang sử dụng. Với cặp ống 12 mm – ren trong 1/8, mã hàng PCF12-01 giúp nhận diện nhanh khi đặt mua hoặc thay thế. Khi cần phối hợp thêm co, nối thẳng ren ngoài, đầu chia nhánh hoặc phụ kiện xử lý khí, việc chọn đồng bộ theo kích thước thực tế giúp cụm lắp gọn, giảm đầu chuyển trung gian và thuận tiện hơn cho bảo trì sau này.
