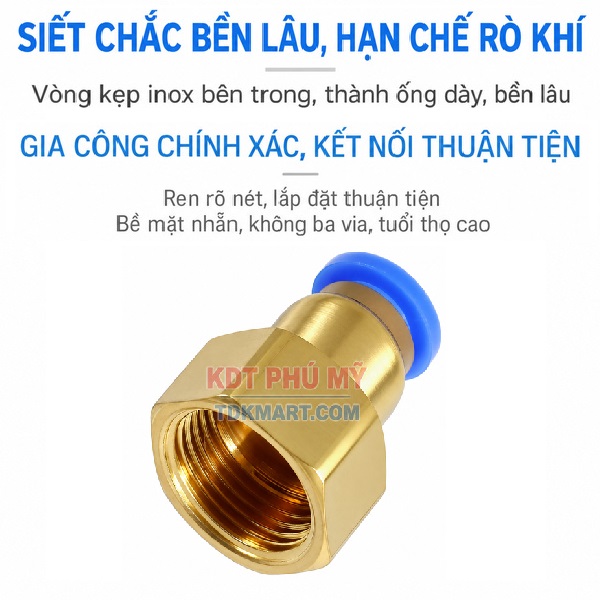

Đầu nối nhanh khí nén thẳng- Ren trong

Đầu nối nhanh khí nén thẳng ren trong dùng để ghép một ống khí với thiết bị có đầu ren ngoài theo cùng phương. Một phía giữ ống bằng cơ cấu ghim nhanh, phía còn lại là ren trong. Cách chọn đúng cần bắt đầu từ đường kính ngoài của ống, tiếp đến cỡ ren ngoài của thiết bị và cuối cùng là hướng đi của đường khí.

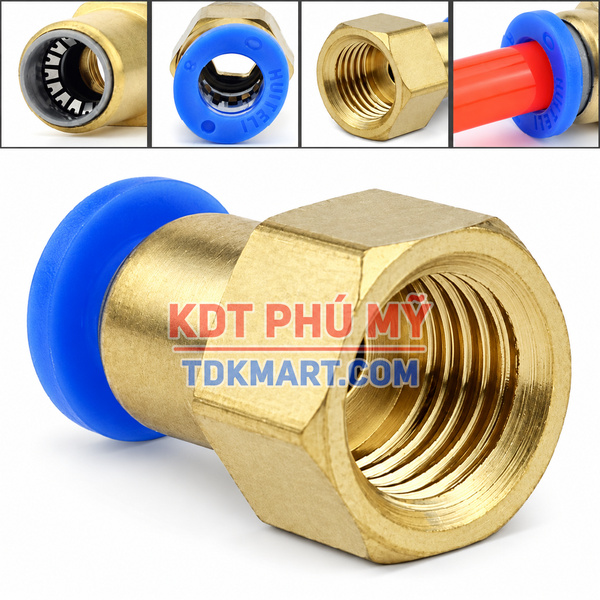

Nhận diện đúng kiểu kết nối

Dòng này có một đầu ghim ống và một đầu ren trong. Vì vậy, phía thiết bị phải là đầu ren ngoài tương ứng. Nếu thiết bị là lỗ ren trong thì cần dùng đầu nối thẳng ren ngoài. Việc phân biệt đúng ngay từ đầu giúp tránh ghép thêm đầu chuyển chỉ để sửa sai kiểu ren.

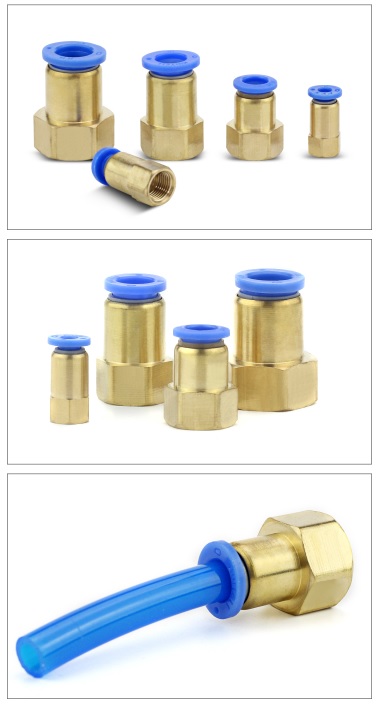

Chọn theo đường kính ngoài của ống

Các cỡ ống trong nhóm gồm 4, 6, 8, 10, 12, 14 và 16 mm. Phần ghim được chọn theo OD của ống, không theo đường kính trong. Ống tham khảo: PU, PE, PA/Nylon tùy loại ống và điều kiện sử dụng. Đầu ống cần tròn, cắt vuông và không có vết xước sâu tại vùng đi qua gioăng.

Chọn ren trong theo đầu ren ngoài của thiết bị

Các lựa chọn gồm M5, 1/8, 1/4, 3/8 và 1/2 tùy cỡ ống. Cùng một đường kính ống có thể đi với nhiều cỡ ren, vì vậy chỉ ghi “đầu nối phi 8” hoặc “đầu nối phi 10” là chưa đủ. Khi thay van, xi lanh hoặc bộ lọc, nên đọc lại cỡ ren trên thiết bị trước khi giữ nguyên đầu nối cũ.

Thông số sử dụng

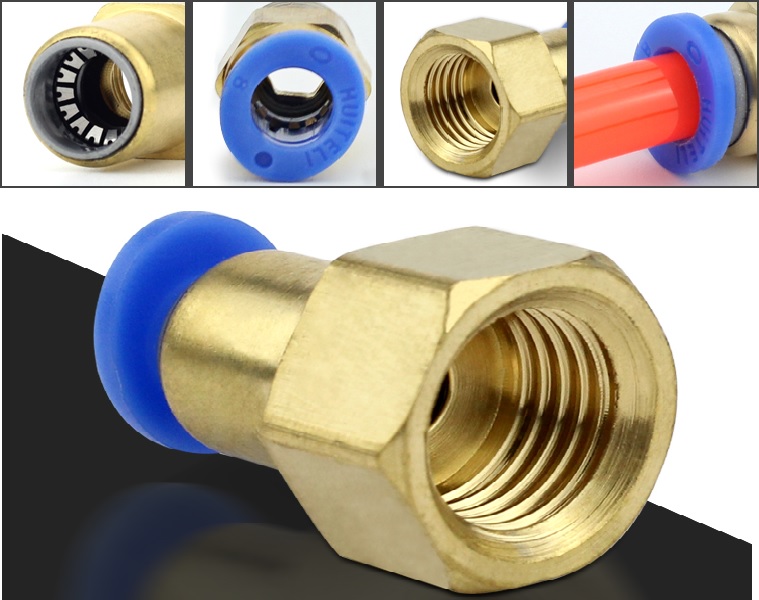

Cơ cấu ghim–nhả và yêu cầu với đầu ống

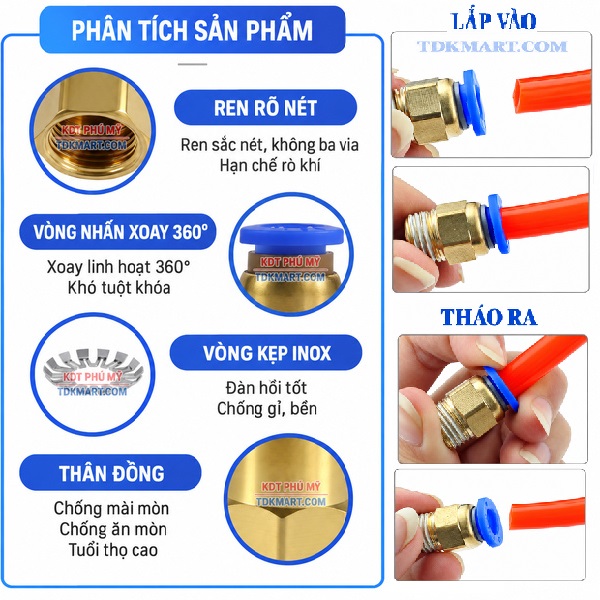

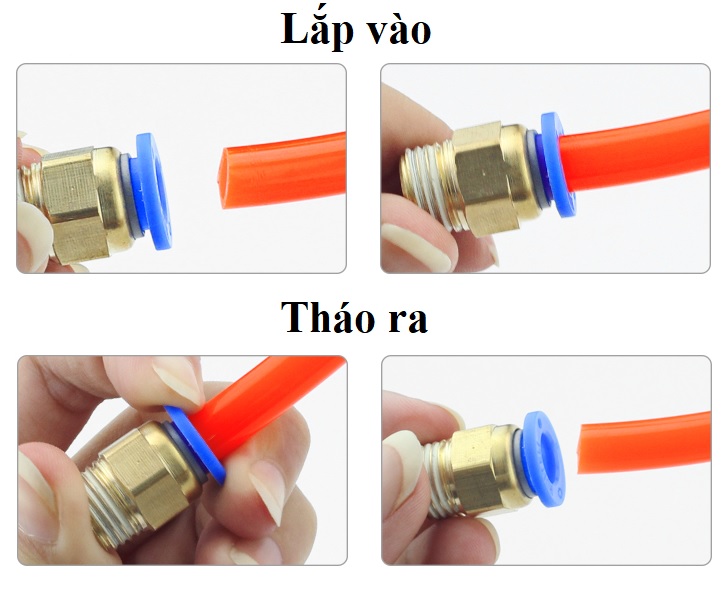

Khi ghim, ống được đẩy thẳng qua vòng nhấn đến vùng giữ và làm kín bên trong. Khi tháo, phải xả áp, ấn đều vòng nhấn về phía thân rồi rút ống theo trục. Nếu đầu ống bị méo, cắt xéo hoặc xước dọc, nên cắt bỏ đoạn hỏng trước khi ghim lại thay vì cố đẩy sâu hơn.

Lắp phần ren và bố trí đường ống

Vệ sinh đầu ren ngoài của thiết bị trước khi vặn. Nếu vị trí lắp yêu cầu vật liệu làm kín ren, dùng lượng phù hợp và tránh để phần dư đi vào đường khí. Sau khi cố định phía ren mới bố trí ống; không dùng ống làm tay đòn để siết và không để cả đoạn ống dài treo tải lên thân nối.

Dạng thẳng phù hợp ở đâu?

Dạng thẳng phù hợp khi tuyến ống có thể rời cổng thiết bị theo cùng phương. Nếu cần đổi hướng ngay sát cổng, co nối nhanh khí nén ren trong giúp tránh uốn gấp ống. Nếu phía thiết bị đổi sang lỗ ren trong, chuyển sang đầu nối khí nén thẳng ren ngoài để đúng kiểu ghép.

Kiểm tra rò khí theo từng vùng

Sau khi lắp, cấp khí từ từ và kiểm tra riêng miệng ghim cùng chân ren. Rò ở phía ống thường cần xem lại đầu ống, độ sâu ghim và lực kéo ngang. Rò ở phía ren cần xem lại cỡ ren, bề mặt và cách làm kín. Tách hai khu vực kiểm tra giúp xử lý đúng nguyên nhân.

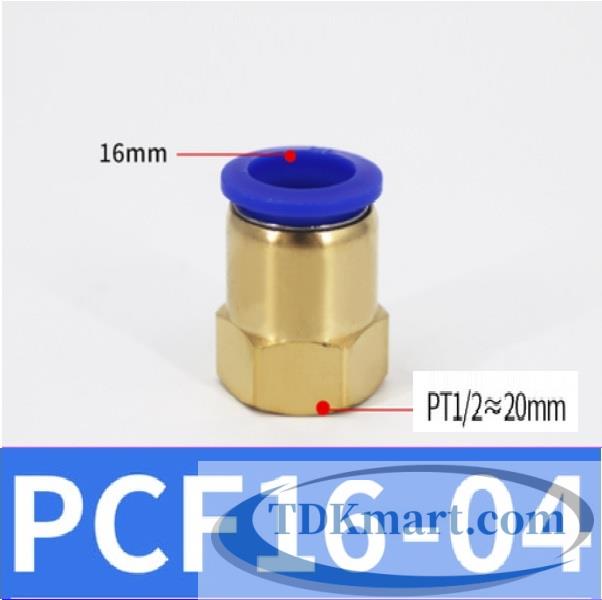

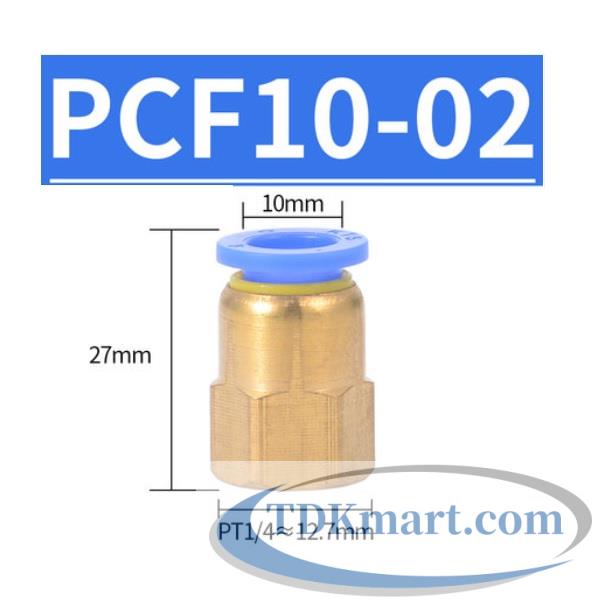

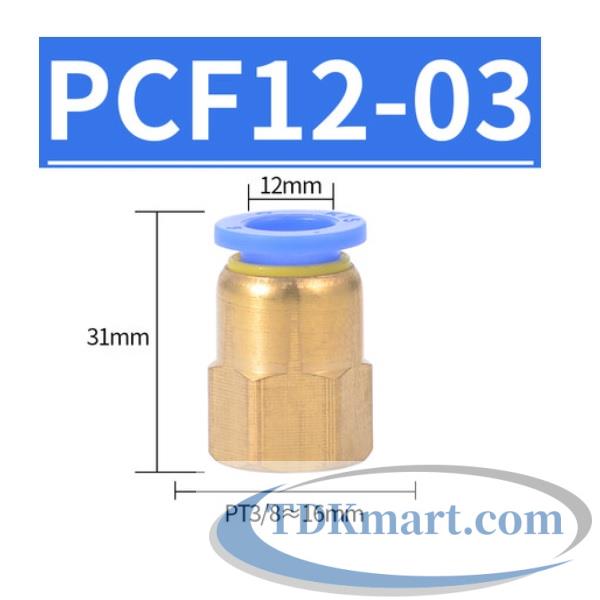

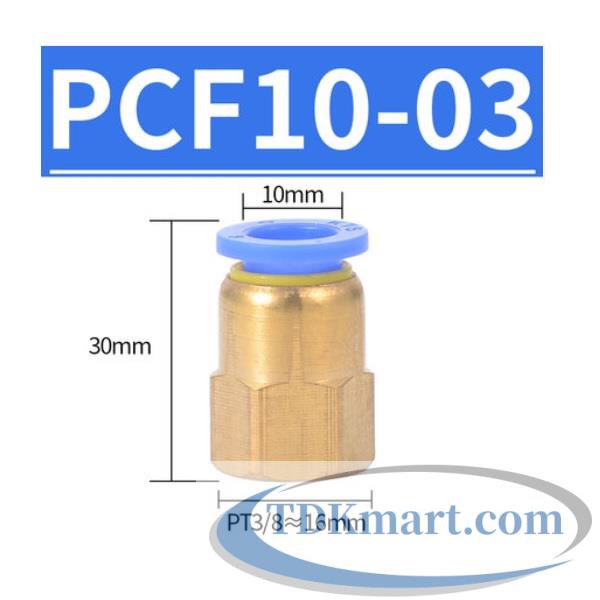

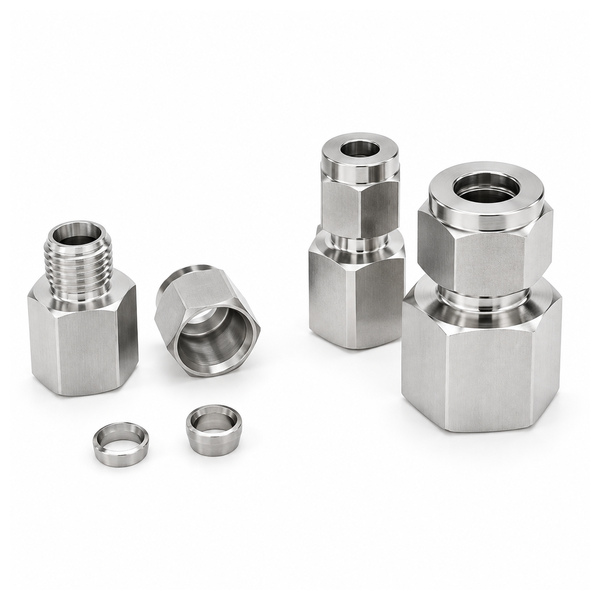

Tên sản phẩm, mã hàng và công dụng theo từng kích thước

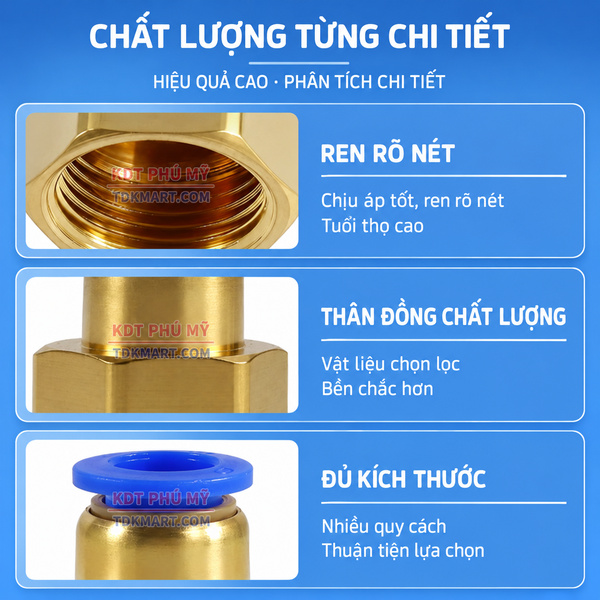

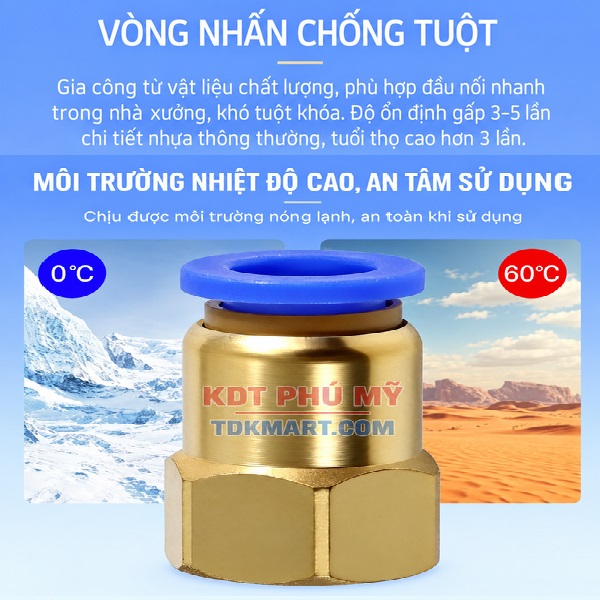

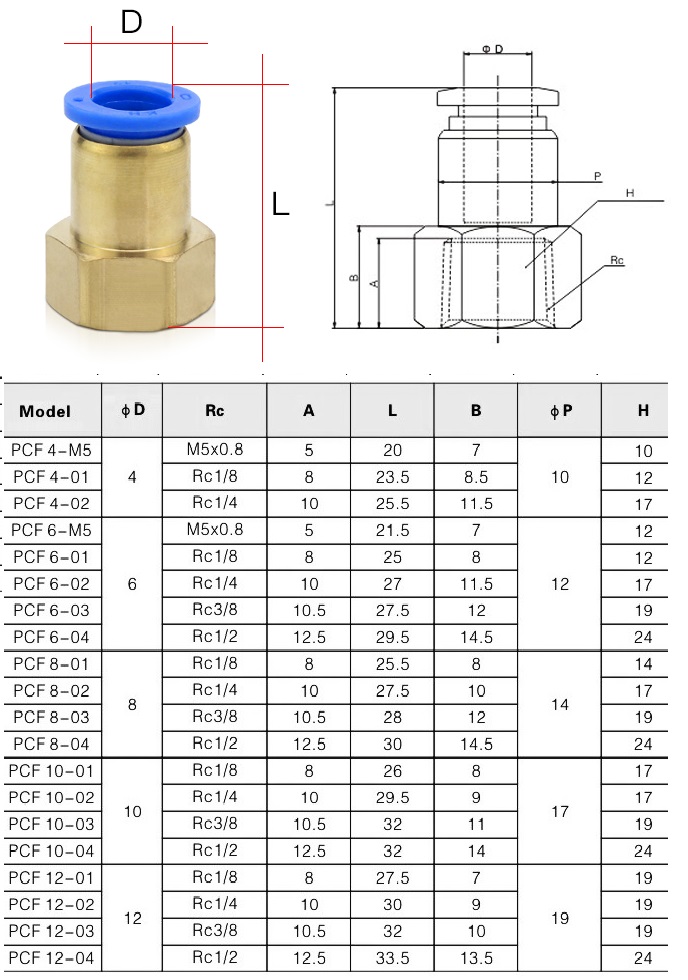

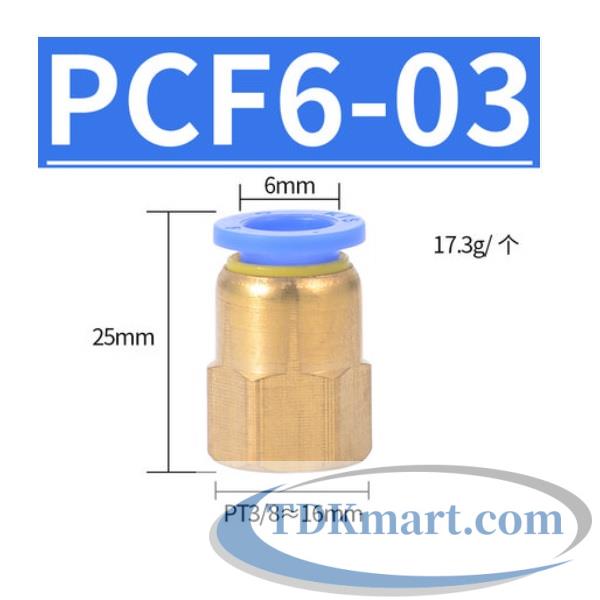

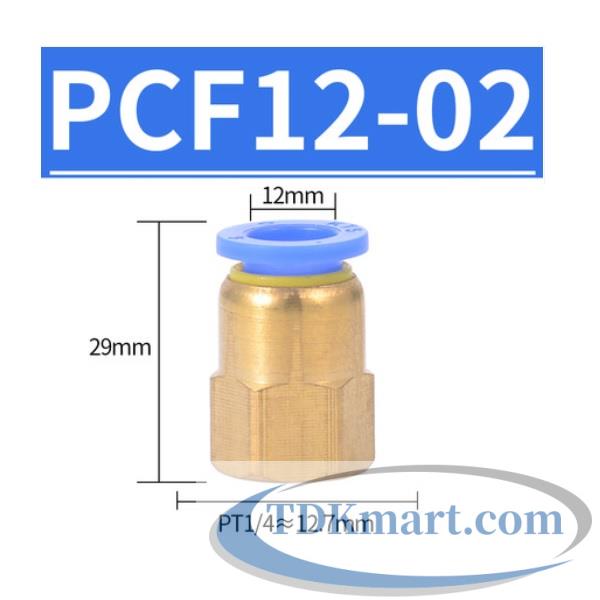

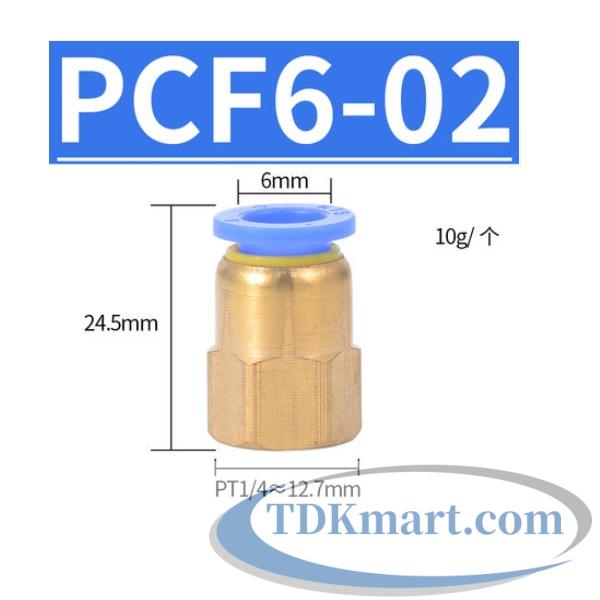

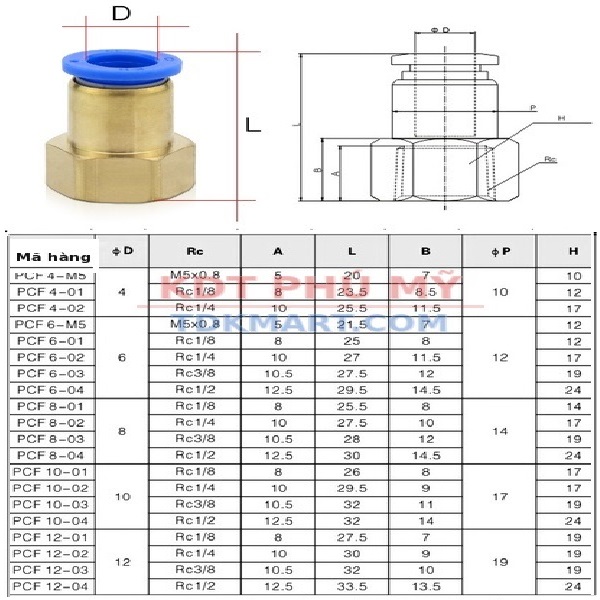

Mỗi lựa chọn được xác định theo đường kính ngoài của ống và cỡ ren trong. Bảng dưới đây sắp xếp mã hàng trước, tiếp đến tên sản phẩm và công dụng ngắn để dễ nhận diện đúng cặp kích thước trước khi lắp.

Khi thay đổi thiết bị nhưng muốn giữ nguyên đường ống

Nếu OD ống không đổi nhưng cổng ren của thiết bị mới khác cỡ, có thể chọn một đầu nối cùng đường kính ống và đổi phần ren trong tương ứng. Cách này thường gọn hơn việc giữ fitting cũ rồi lắp thêm đầu chuyển. Ngược lại, nếu giữ thiết bị nhưng đổi cỡ ống, chọn lại phía ghim theo OD mới.

Bảo trì đường ống cỡ nhỏ và cỡ lớn

Với ống 4–8 mm, ưu tiên cắt đầu ống thật vuông và tránh kéo xiên vì tiết diện nhỏ. Với ống 10–16 mm, cần chú ý thêm trọng lượng, bán kính uốn và điểm đỡ. Dù ở cỡ nào, vùng sát vòng nhấn không nên trở thành điểm chịu rung hoặc lực kéo liên tục.

Phối hợp với các kiểu đầu nối khác

Khi cần nối hai ống, giảm cỡ, chia T, chia Y hoặc bịt đầu, có thể chọn từ nhóm đầu nối nhanh khí nén. Việc phối hợp đúng chức năng ở từng vị trí giúp đường khí dễ đọc và giảm số mối ghép. Dạng co nên dùng khi cần đổi hướng; dạng ren ngoài dùng khi cổng thiết bị là ren trong.

Cách xử lý khi đầu ống đã bị hằn sau nhiều lần tháo

Sau nhiều chu kỳ ghim–nhả, đoạn ống nằm trong vùng giữ có thể xuất hiện vết hằn. Nếu vết sâu hoặc bề mặt không còn tròn đều, nên cắt lùi đến phần ống tốt rồi lắp lại. Cần kiểm tra chiều dài còn lại để bảo đảm ống không bị kéo căng sau khi cắt.

Không dùng cỡ ren để suy ra khả năng của toàn bộ tuyến khí

Cỡ ren và đường kính ống là hai thông tin để chọn mối ghép, nhưng khả năng làm việc của toàn tuyến còn phụ thuộc van, lỗ thông trong thiết bị, chiều dài ống và nhiều phần tử khác. Vì vậy khi hệ thống nhạy với lưu lượng hoặc sụt áp, cần xem xét cả đường khí thay vì chỉ nhìn một đầu nối.

Giữ sạch bên trong khi thi công

Mạt cắt ống, bụi hoặc vật liệu làm kín ren dư có thể đi vào van và cơ cấu chấp hành. Nên làm sạch đầu ống, cổng ren và dụng cụ trước khi lắp; phần làm kín ren không nên tràn qua đầu ren vào đường khí. Sau bảo trì, kiểm tra lại đường ống trước khi cấp áp.

Chọn theo sơ đồ đường khí thay vì chọn riêng từng fitting

Khi một máy có nhiều nhánh, nên nhìn tuyến từ nguồn khí đến van và cơ cấu chấp hành rồi mới quyết định từng đầu nối. Cách này giúp nhận ra vị trí nào cần đi thẳng, vị trí nào phải đổi hướng và vị trí nào nên chia nhánh. Một đầu nối thẳng ren trong chỉ nên dùng khi hướng ống và kiểu cổng thực sự phù hợp.

Xử lý trường hợp cùng một cỡ ống nhưng nhiều cỡ ren

Ống 6, 8, 10 hoặc 12 mm đều có thể xuất hiện với nhiều cỡ ren trong. Vì vậy kho phụ kiện nên phân loại theo cả hai thông số thay vì gom chung theo đường kính ống. Khi cấp phát cho bảo trì, ghi tên dạng “ống 8 mm – ren trong 1/4” giúp giảm khả năng lấy nhầm 8 mm – 3/8 hoặc 8 mm – 1/2.

Kiểm tra sau một thời gian máy chạy

Sau lần lắp mới, nên quan sát lại mối nối sau khi máy đã trải qua một số chu kỳ làm việc. Rung động, chuyển động của cơ cấu và thay đổi vị trí ống có thể tạo lực mà lúc lắp tĩnh chưa thấy. Nếu ống bắt đầu kéo xiên, cần chỉnh điểm giữ ống thay vì chỉ siết thêm phần ren.

Khi nào nên thay fitting thay vì tiếp tục dùng lại

Nếu vòng nhấn hoạt động không đều, thân có dấu hiệu biến dạng, ren bị hỏng hoặc mối nối vẫn rò sau khi đã xử lý đúng đầu ống và cổng ren, nên thay đầu nối. Việc cố tái sử dụng một chi tiết đã hỏng có thể làm mất thời gian tìm lỗi và khiến hệ thống phải dừng nhiều lần.

Ghi nhận kích thước để lần bảo trì sau chọn đúng ngay

Sau khi hoàn thiện một cụm máy, có thể ghi cỡ ống và cỡ ren tại sơ đồ khí hoặc nhãn gần vị trí lắp. Cách ghi theo cặp, chẳng hạn ống 8 mm – ren trong 1/4, rõ ràng hơn việc chỉ ghi mã hoặc chỉ ghi đường kính ống. Khi cần thay van, đổi xi lanh hay sửa một nhánh khí, người bảo trì có thể xác định nhanh fitting cần chuẩn bị mà không phải tháo mẫu ra trước.
