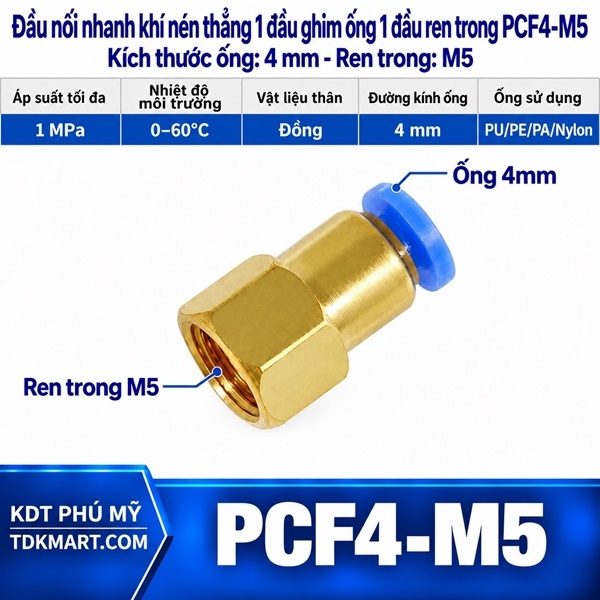

Đầu nối nhanh khí nén thẳng ống 4- Ren trong M5

Đầu nối thẳng ống 4 mm – ren trong M5 phù hợp khi người lắp muốn rút gọn mối nối giữa ống và cổng ren ngoài. Thay vì ghép nhiều chi tiết, một thân nối đảm nhiệm đồng thời việc giữ ống và chuyển sang ren trong, nhờ đó khu vực quanh thiết bị dễ quan sát hơn.

Ống 4 mm với ren M5

Đây là một trong các tổ hợp nhỏ gọn nhất của nhóm. Khi lắp trong cụm khí mini, cần ưu tiên thao tác chính xác: đầu ống vuông, cổng M5 sạch, vòng nhấn có khoảng trống và tuyến ống không căng. Những chi tiết nhỏ này ảnh hưởng trực tiếp đến độ kín.

Với chính cặp 4 mm – M5, nên kiểm tra vị trí lắp trên máy trước khi đặt hàng số lượng lớn. Khoảng thao tác, hướng cổng và cách cố định ống có thể quyết định nên dùng dạng thẳng hay chuyển sang dạng co, dù hai lựa chọn đều có thể ghép đúng kích thước.

Đọc đúng ống trước, ren sau

Sản phẩm nhận ống có đường kính ngoài 4 mm ở phía ghim và ghép với đầu ren ngoài M5 ở phía còn lại. Không dùng đường kính trong của ống để chọn. Ren trong M5 hướng đến các cổng ren ngoài nhỏ. Trước khi vặn cần xác nhận đúng M5, vì hình dáng bên ngoài nhỏ gọn có thể khiến người lắp nhầm với các cỡ ren khác. Ống 4 mm phù hợp các nhánh nhỏ; do thành ống và tiết diện nhỏ, thao tác cắt và ghim thẳng trục đặc biệt quan trọng để tránh méo đầu ống. Mã hàng dùng để nhận diện là PCF4-M5; mã chỉ có vai trò nhận diện, còn việc chọn vẫn phải dựa trên kích thước thực tế.

Trình tự lắp cho mối nối thẳng

Trước tiên xả áp, vệ sinh cổng ren ngoài M5 và kiểm tra đầu ren không bị móp. Cắt ống 4 mm vuông góc, bỏ phần đầu bị dập hoặc xước. Cố định phía ren bằng vị trí thích hợp trên thân, không dùng đoạn ống làm tay đòn. Sau đó đẩy ống thẳng trục đến hết hành trình ghim và kéo nhẹ ngược lại để kiểm tra độ giữ. Khi tháo, ấn đều vòng nhấn về phía thân rồi rút ống theo trục; không giật xiên khi đường khí còn áp.

Khi dạng thẳng phát huy lợi thế

Một tình huống phù hợp là cụm khí mini có khoảng lắp hạn chế. Dạng thẳng có lợi khi cổng thiết bị và tuyến ống nằm gần cùng phương, giúp người bảo trì nhìn rõ cả chân ren lẫn miệng ghim. Nếu đường ống phải đổi hướng ngay sát cổng, nên chuyển sang co nối nhanh khí nén ren trong thay vì ép ống uốn gấp. Cách bố trí đúng hướng thường quan trọng hơn việc cố dùng một kiểu đầu nối cho mọi vị trí.

Các cặp kích thước gần để chọn lại

Nếu giữ ống 4 mm nhưng thay thiết bị, hoặc giữ cỡ ren M5 nhưng đổi đường ống, có thể tham khảo ống 4 mm – ren trong 1/4 (PCF4-02), ống 4 mm – ren trong 1/8 (PCF4-01), ống 8 mm – ren trong M5 (PCF8-M5), ống 6 mm – ren trong M5 (PCF6-M5). Toàn bộ kiểu thẳng một đầu ghim và một đầu ren trong nằm tại đầu nối nhanh khí nén thẳng ren trong. Nếu thiết bị chuyển sang cổng ren trong, dùng đầu nối khí nén thẳng ren ngoài; các kiểu chia nhánh, giảm và nối ống khác có thể xem tại đầu nối nhanh khí nén.

Các giá trị cần nhớ khi đưa vào hệ thống

Các giá trị trên dùng để kiểm tra điều kiện lắp của đầu nối. Với toàn bộ hệ thống, giới hạn thực tế còn phụ thuộc ống, van, xi lanh và các phần tử khác trên cùng đường khí; không nên lấy riêng một thông số của đầu nối để đại diện cho cả cụm.

Phân biệt lỗi ở miệng ghim và chân ren

Nếu khí thoát ở miệng ghim, kiểm tra đầu ống 4 mm có bị xước dọc, méo oval, cắt xéo hoặc chưa vào đủ sâu hay không. Nếu khí thoát ở chân ren, kiểm tra lại cặp ren M5, tình trạng bề mặt và vật liệu làm kín được dùng tại vị trí lắp. Không cố siết mạnh để bù cho một cặp ren không đúng. Sau khi xử lý phải cấp khí từ từ và kiểm tra lại từng vùng riêng biệt.

Hoàn thiện mối nối sau khi lắp

Trước khi đưa máy vào chu kỳ làm việc, kiểm tra ống 4 mm đã vào hết hành trình, thân nối không bị kéo lệch và phần ren trong M5 đã bắt đều với đầu ren ngoài. Cho áp tăng từ từ, quan sát tiếng xì và kiểm tra lại sau một vài chu kỳ đầu. Nếu cần chỉnh, xả áp hoàn toàn rồi mới tháo.

Vì sao mua hàng tại KDT PHÚ MỸ/TDKMART.COM

KDT PHÚ MỸ cung cấp nhiều tổ hợp ống–ren trong cùng dòng PCF để người dùng chọn theo đúng cổng thiết bị và đường ống đang sử dụng. Với cặp ống 4 mm – ren trong M5, mã hàng PCF4-M5 giúp nhận diện nhanh khi đặt mua hoặc thay thế. Khi cần phối hợp thêm co, nối thẳng ren ngoài, đầu chia nhánh hoặc phụ kiện xử lý khí, việc chọn đồng bộ theo kích thước thực tế giúp cụm lắp gọn, giảm đầu chuyển trung gian và thuận tiện hơn cho bảo trì sau này.
