Đầu nối nhanh khí nén thẳng ống 16- Ren trong 1/4

Đầu nối thẳng ống 16 mm – ren trong 1/4 phù hợp khi người lắp muốn rút gọn mối nối giữa ống và cổng ren ngoài. Thay vì ghép nhiều chi tiết, một thân nối đảm nhiệm đồng thời việc giữ ống và chuyển sang ren trong, nhờ đó khu vực quanh thiết bị dễ quan sát hơn.

Ống lớn đi vào cổng 1/4

Điểm đáng chú ý của 16 mm – 1/4 là chênh lệch rõ giữa cỡ ống và cổng ren. Mối nối có thể đúng kích thước nhưng cổng 1/4 vẫn là phần cần xem xét khi hệ thống nhạy với lưu lượng. Không nên suy luận khả năng của cả tuyến chỉ từ OD 16 mm.

Với chính cặp 16 mm – 1/4, nên kiểm tra vị trí lắp trên máy trước khi đặt hàng số lượng lớn. Khoảng thao tác, hướng cổng và cách cố định ống có thể quyết định nên dùng dạng thẳng hay chuyển sang dạng co, dù hai lựa chọn đều có thể ghép đúng kích thước.

Trình tự lắp cho mối nối thẳng

Trước tiên xả áp, vệ sinh cổng ren ngoài 1/4 và kiểm tra đầu ren không bị móp. Cắt ống 16 mm vuông góc, bỏ phần đầu bị dập hoặc xước. Cố định phía ren bằng vị trí thích hợp trên thân, không dùng đoạn ống làm tay đòn. Sau đó đẩy ống thẳng trục đến hết hành trình ghim và kéo nhẹ ngược lại để kiểm tra độ giữ. Khi tháo, ấn đều vòng nhấn về phía thân rồi rút ống theo trục; không giật xiên khi đường khí còn áp.

Đọc đúng ống trước, ren sau

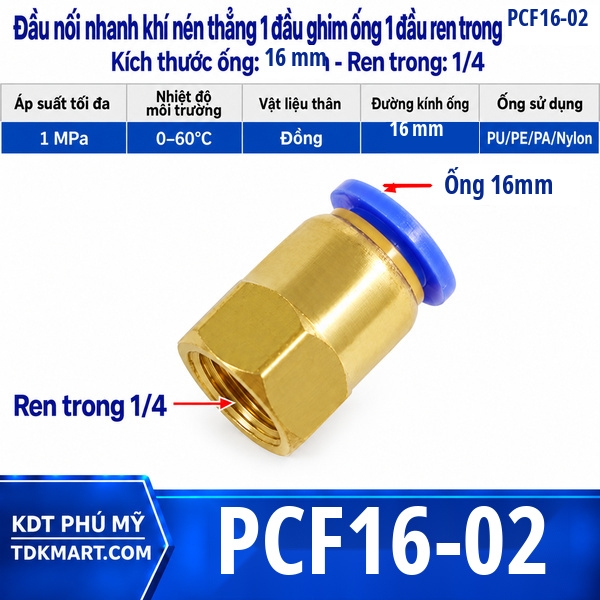

Sản phẩm nhận ống có đường kính ngoài 16 mm ở phía ghim và ghép với đầu ren ngoài 1/4 ở phía còn lại. Không dùng đường kính trong của ống để chọn. Ren trong 1/4 là cỡ gặp nhiều trên van, xi lanh và cụm xử lý khí. Cần chọn theo ren ngoài thực tế của thiết bị, không suy ra từ đường kính ống. Ống 16 mm có tiết diện lớn trong nhóm này, vì vậy cần chú ý trọng lượng đoạn ống, bán kính uốn và điểm đỡ để thân nối không phải chịu lực kéo lâu dài. Mã hàng dùng để nhận diện là PCF16-02; mã chỉ có vai trò nhận diện, còn việc chọn vẫn phải dựa trên kích thước thực tế.

Khi dạng thẳng phát huy lợi thế

Một tình huống phù hợp là cổng cấp của xi lanh đặt theo phương ngang. Dạng thẳng có lợi khi cổng thiết bị và tuyến ống nằm gần cùng phương, giúp người bảo trì nhìn rõ cả chân ren lẫn miệng ghim. Nếu đường ống phải đổi hướng ngay sát cổng, nên chuyển sang co nối nhanh khí nén ren trong thay vì ép ống uốn gấp. Cách bố trí đúng hướng thường quan trọng hơn việc cố dùng một kiểu đầu nối cho mọi vị trí.

Phân biệt lỗi ở miệng ghim và chân ren

Nếu khí thoát ở miệng ghim, kiểm tra đầu ống 16 mm có bị xước dọc, méo oval, cắt xéo hoặc chưa vào đủ sâu hay không. Nếu khí thoát ở chân ren, kiểm tra lại cặp ren 1/4, tình trạng bề mặt và vật liệu làm kín được dùng tại vị trí lắp. Không cố siết mạnh để bù cho một cặp ren không đúng. Sau khi xử lý phải cấp khí từ từ và kiểm tra lại từng vùng riêng biệt.

Các giá trị cần nhớ khi đưa vào hệ thống

Các giá trị trên dùng để kiểm tra điều kiện lắp của đầu nối. Với toàn bộ hệ thống, giới hạn thực tế còn phụ thuộc ống, van, xi lanh và các phần tử khác trên cùng đường khí; không nên lấy riêng một thông số của đầu nối để đại diện cho cả cụm.

Các cặp kích thước gần để chọn lại

Nếu giữ ống 16 mm nhưng thay thiết bị, hoặc giữ cỡ ren 1/4 nhưng đổi đường ống, có thể tham khảo ống 16 mm – ren trong 1/2 (PCF16-04), ống 16 mm – ren trong 3/8 (PCF16-03), ống 14 mm – ren trong 1/4 (PCF14-02), ống 12 mm – ren trong 1/4 (PCF12-02). Toàn bộ kiểu thẳng một đầu ghim và một đầu ren trong nằm tại đầu nối nhanh khí nén thẳng ren trong. Nếu thiết bị chuyển sang cổng ren trong, dùng đầu nối khí nén thẳng ren ngoài; các kiểu chia nhánh, giảm và nối ống khác có thể xem tại đầu nối nhanh khí nén.

Hoàn thiện mối nối sau khi lắp

Trước khi đưa máy vào chu kỳ làm việc, kiểm tra ống 16 mm đã vào hết hành trình, thân nối không bị kéo lệch và phần ren trong 1/4 đã bắt đều với đầu ren ngoài. Cho áp tăng từ từ, quan sát tiếng xì và kiểm tra lại sau một vài chu kỳ đầu. Nếu cần chỉnh, xả áp hoàn toàn rồi mới tháo.

Vì sao mua hàng tại KDT PHÚ MỸ/TDKMART.COM

KDT PHÚ MỸ cung cấp nhiều tổ hợp ống–ren trong cùng dòng PCF để người dùng chọn theo đúng cổng thiết bị và đường ống đang sử dụng. Với cặp ống 16 mm – ren trong 1/4, mã hàng PCF16-02 giúp nhận diện nhanh khi đặt mua hoặc thay thế. Khi cần phối hợp thêm co, nối thẳng ren ngoài, đầu chia nhánh hoặc phụ kiện xử lý khí, việc chọn đồng bộ theo kích thước thực tế giúp cụm lắp gọn, giảm đầu chuyển trung gian và thuận tiện hơn cho bảo trì sau này.
