Đầu nối nhanh khí nén thẳng ống 14- Ren trong 1/4

Ở vị trí vị trí thay ống thường xuyên trên máy đóng gói, cặp ống 14 mm và ren trong 1/4 giúp giữ tuyến khí đi thẳng từ ống đến cổng thiết bị. Một phía cho phép ghim–nhả ống nhanh khi bảo trì, phía còn lại tạo mối ghép ren với đầu ren ngoài tương ứng.

Giữ ống 14 mm thẳng khi cổng nhỏ hơn

Khi ống 14 mm đi vào cổng 1/4, đoạn sau vòng nhấn không nên bị ép cong ngay. Một điểm đỡ gần fitting giúp giảm lực ngang; đồng thời cần kiểm tra rằng nhu cầu lưu lượng của máy phù hợp với toàn bộ cổng và van phía sau, không chỉ với kích thước ống.

Với chính cặp 14 mm – 1/4, nên kiểm tra vị trí lắp trên máy trước khi đặt hàng số lượng lớn. Khoảng thao tác, hướng cổng và cách cố định ống có thể quyết định nên dùng dạng thẳng hay chuyển sang dạng co, dù hai lựa chọn đều có thể ghép đúng kích thước.

Hai kích thước cần xác nhận độc lập

Sản phẩm nhận ống có đường kính ngoài 14 mm ở phía ghim và ghép với đầu ren ngoài 1/4 ở phía còn lại. Không dùng đường kính trong của ống để chọn. Ren trong 1/4 là cỡ gặp nhiều trên van, xi lanh và cụm xử lý khí. Cần chọn theo ren ngoài thực tế của thiết bị, không suy ra từ đường kính ống. Ống 14 mm thuộc nhóm đường kính lớn; khi bố trí nên chừa khoảng thẳng sau vòng nhấn và tránh để đoạn ống dài treo trực tiếp lên đầu nối. Mã hàng dùng để nhận diện là PCF14-02; mã chỉ có vai trò nhận diện, còn việc chọn vẫn phải dựa trên kích thước thực tế.

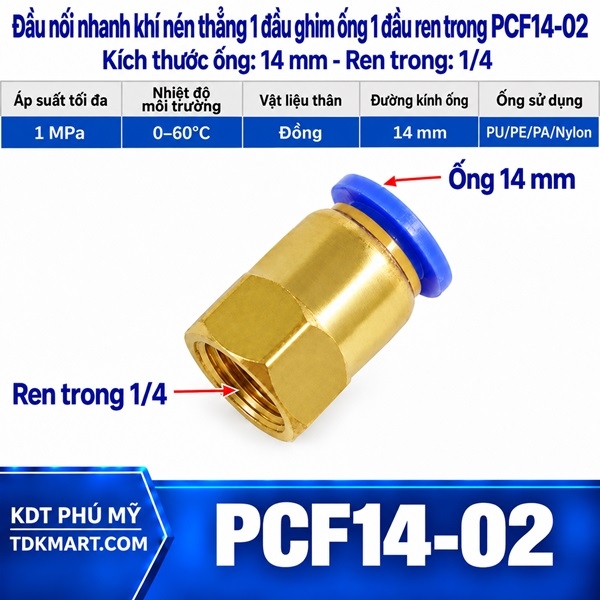

Các giá trị cần nhớ khi đưa vào hệ thống

Các giá trị trên dùng để kiểm tra điều kiện lắp của đầu nối. Với toàn bộ hệ thống, giới hạn thực tế còn phụ thuộc ống, van, xi lanh và các phần tử khác trên cùng đường khí; không nên lấy riêng một thông số của đầu nối để đại diện cho cả cụm.

Bố trí thực tế trên cụm máy

Một tình huống phù hợp là vị trí thay ống thường xuyên trên máy đóng gói. Dạng thẳng có lợi khi cổng thiết bị và tuyến ống nằm gần cùng phương, giúp người bảo trì nhìn rõ cả chân ren lẫn miệng ghim. Nếu đường ống phải đổi hướng ngay sát cổng, nên chuyển sang co nối nhanh khí nén ren trong thay vì ép ống uốn gấp. Cách bố trí đúng hướng thường quan trọng hơn việc cố dùng một kiểu đầu nối cho mọi vị trí.

Thao tác ghim–nhả và bắt ren

Trước tiên xả áp, vệ sinh cổng ren ngoài 1/4 và kiểm tra đầu ren không bị móp. Cắt ống 14 mm vuông góc, bỏ phần đầu bị dập hoặc xước. Cố định phía ren bằng vị trí thích hợp trên thân, không dùng đoạn ống làm tay đòn. Sau đó đẩy ống thẳng trục đến hết hành trình ghim và kéo nhẹ ngược lại để kiểm tra độ giữ. Khi tháo, ấn đều vòng nhấn về phía thân rồi rút ống theo trục; không giật xiên khi đường khí còn áp.

Phân biệt lỗi ở miệng ghim và chân ren

Nếu khí thoát ở miệng ghim, kiểm tra đầu ống 14 mm có bị xước dọc, méo oval, cắt xéo hoặc chưa vào đủ sâu hay không. Nếu khí thoát ở chân ren, kiểm tra lại cặp ren 1/4, tình trạng bề mặt và vật liệu làm kín được dùng tại vị trí lắp. Không cố siết mạnh để bù cho một cặp ren không đúng. Sau khi xử lý phải cấp khí từ từ và kiểm tra lại từng vùng riêng biệt.

Các cặp kích thước gần để chọn lại

Nếu giữ ống 14 mm nhưng thay thiết bị, hoặc giữ cỡ ren 1/4 nhưng đổi đường ống, có thể tham khảo ống 14 mm – ren trong 1/2 (PCF14-04), ống 14 mm – ren trong 3/8 (PCF14-03), ống 16 mm – ren trong 1/4 (PCF16-02), ống 12 mm – ren trong 1/4 (PCF12-02). Toàn bộ kiểu thẳng một đầu ghim và một đầu ren trong nằm tại đầu nối nhanh khí nén thẳng ren trong. Nếu thiết bị chuyển sang cổng ren trong, dùng đầu nối khí nén thẳng ren ngoài; các kiểu chia nhánh, giảm và nối ống khác có thể xem tại đầu nối nhanh khí nén.

Hoàn thiện mối nối sau khi lắp

Trước khi đưa máy vào chu kỳ làm việc, kiểm tra ống 14 mm đã vào hết hành trình, thân nối không bị kéo lệch và phần ren trong 1/4 đã bắt đều với đầu ren ngoài. Cho áp tăng từ từ, quan sát tiếng xì và kiểm tra lại sau một vài chu kỳ đầu. Nếu cần chỉnh, xả áp hoàn toàn rồi mới tháo.
