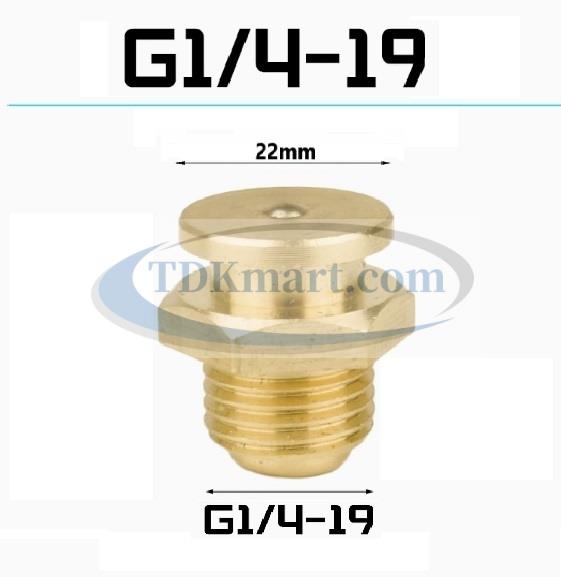

Vú mỡ nút G1/4-19 (22)

Vú mỡ nút G1/4-19 (22) phục vụ nhu cầu tạo điểm nhận mỡ dạng nút có mặt tiếp xúc rộng và cần đầu bơm chuyên dụng tương ứng. Biến thể này có đặc điểm riêng ở chuẩn ren G1/4-19, đầu nút 22 mm, vì vậy nên kiểm tra trực tiếp thiết bị thay vì chọn theo ngoại hình.

Trong thực tế thương mại, vú mỡ nút Button Head còn được gọi là button head grease nipple, vú bơm mỡ nút, đầu nhận mỡ dạng nút. Với Vú mỡ nút G1/4-19 (22), nên ghi đủ chuẩn ren G1/4-19, đầu nút 22 mm trong yêu cầu báo giá.

Đặc điểm riêng cần giữ đúng

Biến thể này dùng đầu nút 22 mm; đầu móc hoặc đầu tiếp phải đúng cỡ 22 mm để giữ ổn định khi bơm.

Button Head có mặt tiếp xúc lớn hơn vú đầu bi phổ thông và cần đầu bơm dành riêng cho kiểu nút.

Cần đối chiếu vật liệu thực tế theo môi trường làm việc và cấu hình đang sử dụng.

G1/4-19 thuộc nhóm G/BSPP, dạng ren song song; cần phân biệt với PT và NPT dù cỡ danh nghĩa có thể giống nhau.

Thông số nên xác nhận bằng mẫu thực tế

Ký hiệu G1/4-19 có 19 vòng ren trên một inch, tương đương bước dọc trục khoảng 1.337 mm. Con số này giúp phân biệt các chuẩn inch có đường kính ngoài gần nhau.

Nhóm G dùng ren song song; độ kín của mối ghép phụ thuộc cấu tạo lắp và chi tiết làm kín phù hợp, không nên xử lý như ren côn NPT.

Đường kính đầu nút 22 mm là dữ liệu làm việc của đầu bơm móc/núm xoay; không được suy ra từ kích thước chân ren.

Thông số thực tế cần xác nhận

Bốn bước giảm rủi ro chọn nhầm

1. Chụp ảnh mẫu cũ kèm thước đo nếu thiếu mã kỹ thuật.
2. Phân biệt chuẩn ren, không quy đổi bằng cảm giác hoặc chỉ theo đường kính ngoài.
3. Xác nhận đầu bơm, dây dẫn hoặc phụ kiện ở phía còn lại có tương thích.
4. Thử cấp mỡ ngắn trước khi đưa thiết bị vào chu kỳ bảo trì.

Các điểm cần giữ ổn định khi sử dụng

• Khi thiết bị nhập khẩu, nên kèm model máy hoặc mã phụ tùng để kiểm tra chuẩn ren chính xác hơn.
• Không nên quyết định chỉ dựa vào đường kính ngoài; bước ren, kiểu ren và hình dạng đầu nhận đều có thể làm hai mẫu gần giống trở nên không tương thích.
• Nếu phải thay nhiều điểm cùng lúc, nên kiểm kê theo từng cỡ để tránh trộn lẫn các chuẩn ren gần nhau.
• Sau khi lắp thử, bơm lượng mỡ nhỏ để kiểm tra độ kín trước khi thực hiện chu kỳ bảo trì đầy đủ.

Các câu hỏi kỹ thuật hay gặp

G1/4-19 có thể thay bằng ren gần cùng đường kính không?

Không nên. Hai ren nhìn gần giống vẫn có thể khác bước, góc ren hoặc dạng côn/song song. Hãy đối chiếu đúng ký hiệu và dưỡng ren khi cần.

Vú mỡ nút có dùng đầu bơm vú bi phổ thông không?

Không nên. Button Head cần đầu móc hoặc đầu tiếp được thiết kế cho dạng nút và đúng kích thước đầu nhận.

Có nên chọn chỉ theo ảnh không?

Không nên nếu có nhiều chuẩn ren hoặc kiểu đầu gần giống. Ảnh cần đi cùng số đo và ký hiệu kỹ thuật.

Cách đối chiếu đúng biến thể: Vú mỡ nút G1/4-19 (22)

Khi thay mẫu cũ, ưu tiên đối chiếu thông số thay vì dựa vào hình dáng tổng thể.

Vú mỡ nút G1/4-19 (22) cần được nhận diện theo chuẩn lắp G1/4-19, đầu nút. Đây là tổ hợp nên giữ nguyên khi đối chiếu với mẫu đang sử dụng.

Riêng dữ liệu G1/4-19 cần được kiểm tra trên mẫu cũ hoặc tài liệu thiết bị. Không nên thay bằng một cỡ gần giống chỉ vì phần chân có đường kính quan sát tương tự.

Khi chưa chắc chuẩn ren, không nên thử ép ren bằng lực vì có thể làm hỏng lỗ lắp.

Để kiểm tra Vú mỡ nút G1/4-19 (22) trong toàn bộ hệ vú nhận mỡ theo ren và kiểu lắp, tham khảo nhóm vú bơm mỡ trước khi chốt quy cách.

Tham khảo nhóm mẹ Vú mỡ nút Button Head để đối chiếu đúng nhóm mẹ theo kiểu sản phẩm và chuẩn lắp.

Khi cần báo giá, nên gửi ảnh mẫu, kích thước đo thực tế, model máy nếu có và số lượng. Cách này giúp xác nhận đúng biến thể trước khi đặt hàng.
