Vú bơm mỡ

Vú bơm mỡ, còn gọi là vú mỡ, vú bơm mỡ bò, ốc vú mỡ, grease nipple hoặc grease fitting, là chi tiết lắp cố định trên thân máy để tiếp nhận mỡ từ súng bơm và đưa chất bôi trơn vào bạc đạn, bạc lót, chốt xoay, gối đỡ, khớp cơ khí, con lăn, ray trượt và nhiều vị trí ma sát cần bảo dưỡng định kỳ. Đây là chi tiết nhỏ nhưng ảnh hưởng trực tiếp đến khả năng bơm mỡ, độ kín tại điểm nạp và tốc độ bảo trì máy.

Khi thay vú mỡ, không nên chỉ nhìn hình dáng bên ngoài hoặc đo sơ bộ đường kính chân ren. Một sản phẩm phù hợp cần đúng đồng thời chuẩn ren, kích thước ren, bước ren, chiều dài phần ren, kiểu thân, hướng lắp, vật liệu và kiểu đầu nhận mỡ. Hai vú bơm mỡ nhìn gần giống nhau vẫn có thể thuộc hai chuẩn ren khác nhau và không thể lắp thay trực tiếp.

Chúng tôi phân chia sản phẩm theo chuẩn ren, vật liệu và kiểu sử dụng để người mua dễ tra cứu. Nếu cần xem toàn bộ chuỗi thiết bị từ nguồn tạo áp đến điểm nhận mỡ, có thể tham khảo phụ kiện bơm mỡ.

Vú bơm mỡ hoạt động như thế nào?

Trong hệ thống bôi trơn thủ công, đường đi của mỡ thường theo thứ tự: súng bơm mỡ → ống hoặc dây dẫn → đầu bơm mỡ → vú bơm mỡ → đường dẫn bên trong máy → vị trí cần bôi trơn. Vú mỡ là cổng tiếp nhận cuối cùng trước khi mỡ đi vào chi tiết máy.

Phần chân ren giữ vú mỡ cố định trên thân máy. Phần đầu phía ngoài được thiết kế để đầu bơm kết nối. Nhiều loại thông dụng sử dụng cơ cấu bi và lò xo như một van một chiều: khi súng tạo áp, bi dịch chuyển để mỡ đi qua; khi ngừng bơm, bi trở về vị trí đóng nhằm hạn chế mỡ và tạp chất di chuyển ngược qua đầu vú.

Nhờ có điểm nạp mỡ cố định, kỹ thuật viên có thể bổ sung chất bôi trơn mà không phải tháo rời bạc đạn, bạc lót hoặc cụm chốt sau mỗi chu kỳ bảo dưỡng. Điều này đặc biệt hữu ích với dây chuyền có nhiều điểm bôi trơn, máy công trình, xe cơ giới, máy nông nghiệp và các cụm cơ khí nằm sâu trong kết cấu.

Thông số cần kiểm tra trước khi mua vú bơm mỡ

Các loại vú bơm mỡ theo chuẩn ren

Chuẩn ren là tiêu chí nên xác định đầu tiên. Không nên mặc định hai vú mỡ cùng ghi 1/8 hoặc có đường kính đo gần nhau sẽ lắp thay được cho nhau. Nếu chọn sai chuẩn, chân vú có thể chỉ vặn được vài vòng rồi kẹt, tạo chéo ren hoặc làm hỏng lỗ lắp trên thân máy.

Vú bơm mỡ ren hệ mét

Vú bơm mỡ ren hệ mét sử dụng hệ ren ký hiệu bằng chữ M. Đây là nhóm phổ biến trên nhiều máy cơ khí và thiết bị công nghiệp. Các kích thước thường gặp có thể gồm M4, M5, M6, M8, M10, M12, M14, M16, M18 và M20 cùng các bước ren tương ứng.

Điểm cần lưu ý là cùng một đường kính danh nghĩa vẫn có thể tồn tại nhiều bước ren. Vì vậy xác định chân ren là M8 hoặc M10 chưa chắc đã đủ. Khi thay mẫu cũ, nên đo thêm bước ren bằng dưỡng ren hoặc đối chiếu thông số trên bản vẽ, BOM, catalogue máy. Không nên ép vú ren M vào lỗ BSP, NPT hay UNF chỉ vì đường kính ngoài tương đối gần nhau.

Vú bơm mỡ ren BSP

Vú bơm mỡ ren BSP thuộc nhóm ren ống Anh. Các cách gọi 1/8, 1/4, 3/8 hoặc 1/2 là kích thước danh nghĩa, không phải đường kính ngoài thực tế của chân ren. Đây là điểm thường gây nhầm khi người mua chỉ dùng thước cặp rồi so trực tiếp với con số danh nghĩa.

Khi mẫu cũ không còn ký hiệu, nên kiểm tra đường kính, bước ren, kiểu ren và tài liệu của thiết bị. Đặc biệt cần phân biệt BSP với NPT vì hai nhóm có thể cùng được gọi theo các size 1/8 hoặc 1/4 nhưng hình học ren và cách ăn khớp không giống nhau.

Vú bơm mỡ ren NPT

Vú bơm mỡ ren NPT thường gặp trên thiết bị sử dụng tiêu chuẩn Mỹ. NPT là ren côn, vì vậy độ ăn khớp thay đổi dần theo chiều sâu lắp. Các size thường gặp có thể gồm 1/8 NPT, 1/4 NPT, 3/8 NPT hoặc 1/2 NPT tùy thiết bị.

Không nên chọn NPT chỉ theo con số 1/8 hoặc 1/4. Nếu lấy nhầm NPT lắp vào BSP hoặc một lỗ ren khác có đường kính gần tương đương, chân ren có thể vào được một số vòng rồi trở nên cứng bất thường. Khi gặp hiện tượng này nên tháo ra kiểm tra thay vì tăng lực siết.

Vú bơm mỡ ren UNF

Vú bơm mỡ ren UNF thuộc nhóm ren inch bước mịn, có thể gặp trên xe cơ giới, máy nông nghiệp và thiết bị nhập khẩu. Cách ký hiệu thường thể hiện đồng thời đường kính danh nghĩa và số vòng ren trên một inch, ví dụ 1/4-28 UNF.

UNF dễ bị nhầm với ren hệ mét nếu chỉ so đường kính. Khi thay thế, cần xác định đủ đường kính, số vòng ren hoặc bước ren và chiều dài chân. Với máy nhập khẩu, thông tin trong catalogue hoặc mã phụ tùng gốc thường đáng tin cậy hơn việc thử lắp bằng lực.

So sánh nhanh ren hệ mét, BSP, NPT và UNF

Vú bơm mỡ thép, đồng và inox 304 khác nhau thế nào?

Sau khi xác định đúng ren, bước tiếp theo là chọn vật liệu. Không phải vật liệu có giá cao hơn luôn tốt hơn trong mọi vị trí. Lựa chọn nên dựa trên độ ẩm, môi trường vệ sinh, mức va đập, khả năng ăn mòn, tần suất tháo lắp và vật liệu của lỗ ren trên máy.

Vú bơm mỡ thép mạ

Thép mạ được dùng phổ biến trong môi trường cơ khí thông thường. Vật liệu này có độ cứng tốt, chịu thao tác siết tương đối ổn định và phù hợp khi cần thay nhiều điểm bôi trơn. Đây là lựa chọn thực tế cho nhà xưởng khô, máy trong nhà hoặc vị trí ít tiếp xúc trực tiếp với nước và hóa chất.

Vú bơm mỡ bằng đồng

Đồng hoặc đồng mạ được sử dụng ở một số cơ cấu nhỏ hoặc nơi người dùng ưu tiên khả năng chống oxy hóa bề mặt. Vì đồng mềm hơn thép, cần kiểm soát lực siết, đặc biệt khi lỗ ren đã mòn hoặc vật liệu thân máy cũng mềm. Không nên cố siết để bù cho trường hợp sai bước ren.

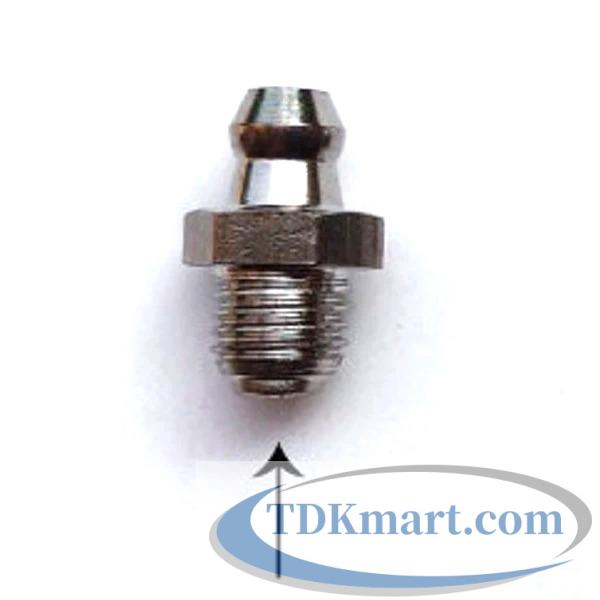

Vú bơm mỡ inox 304

Với khu vực ẩm, thiết bị thường xuyên vệ sinh hoặc cần khả năng chống oxy hóa tốt hơn thép mạ, có thể cân nhắc vú mỡ inox 304. TDKMART.COM đang phân chia thành các nhóm inox 304 ren hệ mét, inox 304 ren BSP và inox 304 ren NPT.

Việc chọn inox 304 không thay thế yêu cầu kiểm tra ren. Một vú mỡ đúng vật liệu nhưng sai chuẩn vẫn có thể làm hỏng lỗ lắp, gây rò quanh chân hoặc không đạt độ ăn khớp cần thiết.

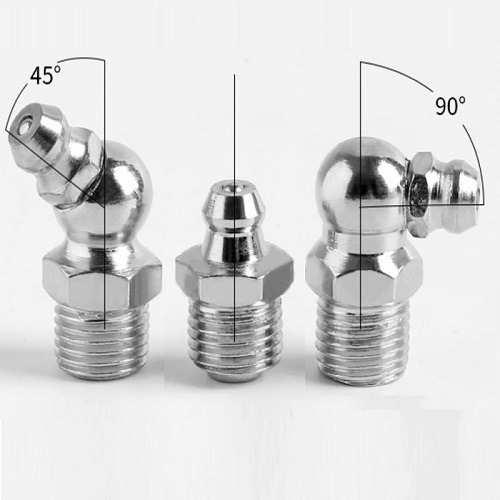

Chọn vú bơm mỡ thẳng, 45 độ hay 90 độ?

Kiểu thân nên được lựa chọn theo không gian thao tác thực tế. Có nhiều trường hợp chân ren hoàn toàn đúng nhưng sau khi lắp, đầu bơm không thể tiếp cận do vú mỡ quay sát thành máy, nằm dưới gân tăng cứng hoặc bị che bởi nắp bảo vệ.

Với loại 45° và 90°, nên thử hướng tiếp cận của đầu bơm trước khi siết cuối. Nếu điểm bơm nằm quá sâu, có thể cần kết hợp kiểu thân dài hoặc ống dây bơm mỡ thay vì cố bẻ đầu nối hoặc giữ súng ở tư thế khó thao tác.

Các kiểu vú bơm mỡ chuyên dụng

Bên cạnh vú mỡ đầu bi phổ thông, một số máy sử dụng đầu nhận đặc biệt. Khi đó cần kiểm tra đồng thời kiểu đầu vú và loại đầu bơm tương thích. Chỉ đúng chân ren nhưng sai kiểu kết nối vẫn khiến quá trình bơm mỡ không thực hiện được.

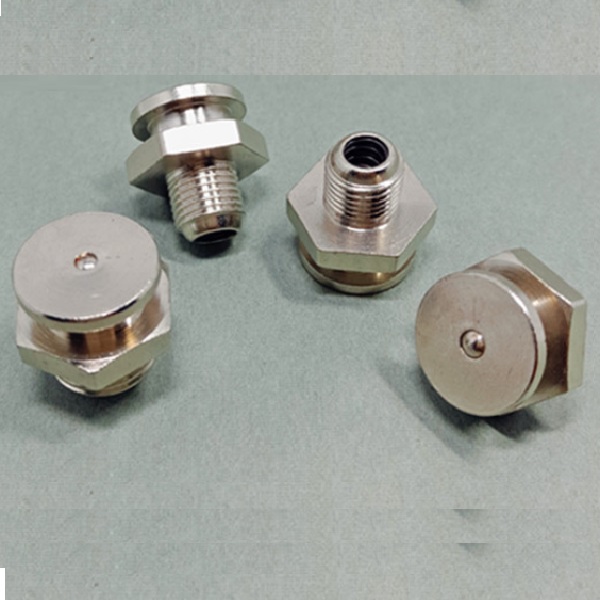

Vú mỡ nút Button Head

Vú mỡ nút Button Head có phần đầu dạng nút tròn và cần đầu bơm phù hợp. Dòng này thường được quan tâm tại các cụm chốt xoay, bạc lót, gối đỡ hoặc điểm bôi trơn cần đầu bơm giữ ổn định. Không nên dùng đầu bơm cho vú mỡ phổ thông rồi kỳ vọng tạo kết nối kín trên Button Head.

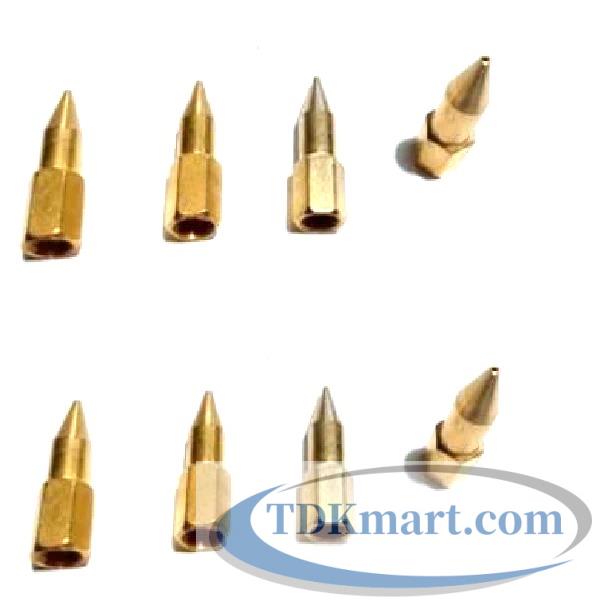

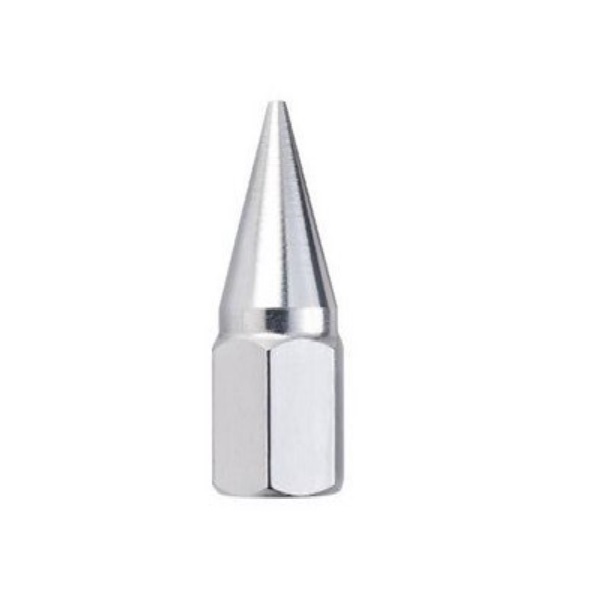

Vú bơm mỡ Pin

Vú bơm mỡ Pin hay vú mỡ chốt có kiểu đầu kết nối riêng. Khi mua cần xác định cả chuẩn ren lắp vào máy và đầu bơm đi kèm. Đây là nhóm không nên thay thế tùy ý bằng vú đầu bi nếu hệ thống đang sử dụng dụng cụ kết nối kiểu Pin.

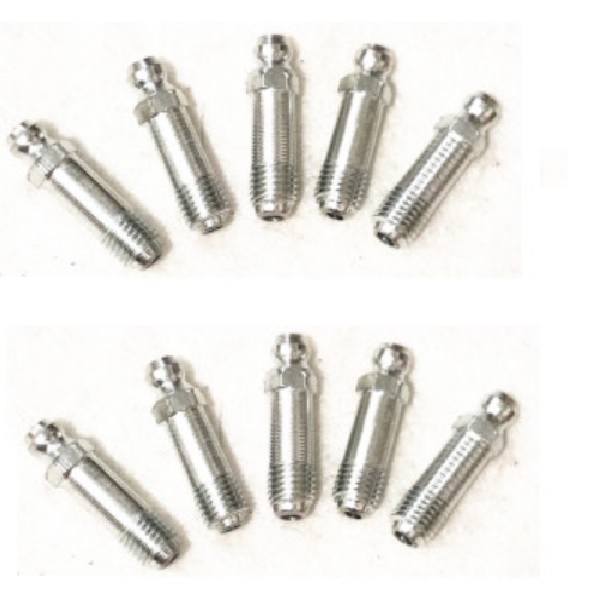

Vú bơm mỡ dài

Vú bơm mỡ dài phù hợp khi điểm lắp nằm sâu, bị che khuất hoặc vú tiêu chuẩn quá ngắn khiến đầu bơm khó tiếp cận. Trước khi chọn, nên kiểm tra chiều dài tổng, chiều dài chân ren, khoảng trống xung quanh và nguy cơ va chạm với chi tiết chuyển động.

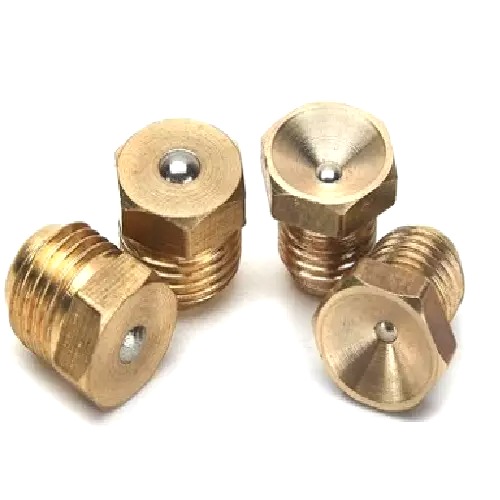

Vú mỡ đầu bằng, đầu phễu

Một số thiết bị có thể sử dụng các kiểu đầu khác như vú mỡ đầu phễu , vú mỡ đầu bằng. Các kiểu này nên được lựa chọn theo thiết kế gốc của máy và loại đầu bơm tương ứng.

Rủi ro khi chọn sai vú bơm mỡ

Sai đường kính hoặc sai bước ren

Chân quá nhỏ sẽ không giữ chắc, còn chân quá lớn không thể lắp đúng. Sai bước ren nguy hiểm vì sản phẩm có thể ăn được vài vòng đầu rồi kẹt. Nếu tiếp tục siết, ren có thể bị chéo và làm hỏng lỗ trên thân máy.

Nhầm BSP và NPT

Cùng cách gọi 1/8 hoặc 1/4 không có nghĩa hai chuẩn tương đương. Nên xác định chính xác chuẩn ren trước khi mua, đặc biệt khi thiết bị nhập khẩu hoặc mẫu cũ không còn ký hiệu.

Nhầm UNF với ren hệ mét

Một số ren inch có đường kính khá gần ren M. Nếu chỉ dùng thước cặp mà bỏ qua bước ren, nguy cơ chọn nhầm tăng cao. Với máy có BOM hoặc catalogue, nên ưu tiên thông tin kỹ thuật gốc.

Sai chiều dài chân ren

Chân quá dài có thể chạm đáy hoặc che đường mỡ; chân quá ngắn có thể thiếu độ bám và dễ lỏng khi gắn hoặc tháo đầu bơm. Khi thay mẫu cũ nên đo cả chiều dài ren thực tế.

Sai kiểu góc hoặc kiểu đầu nhận

Vú có thể lắp đúng vào thân máy nhưng đầu bơm không thể tiếp cận. Với Button Head, Pin và các đầu chuyên dụng, dụng cụ bơm cũng phải tương thích. Không nên giả định một đầu bơm có thể sử dụng cho mọi kiểu vú mỡ.

Kiểm tra nhanh khi bơm mỡ không vào

Ma trận chọn vú bơm mỡ theo nhu cầu

Câu hỏi thường gặp về vú bơm mỡ

BSP và NPT cùng ghi 1/8 có lắp thay cho nhau không?

Không nên coi chúng là tương đương. Cần xác định chính xác chuẩn ren của lỗ lắp. Việc một chân ren có thể vặn vào vài vòng không chứng minh hai chuẩn giống nhau.

M6 và 1/4-28 UNF có thể thay cho nhau không?

Không nên thay trực tiếp chỉ vì đường kính ngoài có thể nhìn gần nhau. Hai hệ ren khác nhau về cách ký hiệu và bước ren. Cần đo hoặc đối chiếu tài liệu thiết bị trước khi lắp.

Khi nào nên chọn inox 304 thay cho thép mạ?

Inox 304 phù hợp khi cần khả năng chống oxy hóa tốt hơn trong môi trường ẩm hoặc nơi máy được vệ sinh thường xuyên. Tuy nhiên vẫn cần đánh giá điều kiện thực tế và xác định đúng chuẩn ren; vật liệu tốt không thể bù cho sai kích thước.

Vì sao đầu bơm hay bị tuột khỏi vú mỡ?

Có thể do đầu vú mòn, ngàm đầu bơm mòn, hai kiểu đầu không tương thích, góc thao tác không đúng hoặc áp lực tăng cao vì đường mỡ bị nghẽn. Nên kiểm tra cả đầu bơm và vú trước khi thay.

Vì sao bơm mỡ nhưng mỡ trào quanh chân ren?

Nguyên nhân có thể liên quan chân ren lỏng, sai chuẩn, lỗ ren hỏng hoặc lắp chưa đúng. Nên dừng bơm và kiểm tra lại thay vì tiếp tục tăng áp.

Vú mỡ bị tắc có nhất thiết phải thay không?

Không phải trường hợp nào cũng cần thay ngay. Có thể kiểm tra bi đầu vú, mỡ khô và tạp chất. Nếu chi tiết đã gỉ nặng, biến dạng, bi không hoạt động hoặc vệ sinh không khôi phục được chức năng thì thay mới thường hợp lý hơn.

Đồng bộ toàn bộ hệ thống bơm mỡ

Vú mỡ chỉ là một mắt xích. Để bảo trì ổn định cần xem đồng thời súng bơm mỡ → dây dẫn mỡ → đầu bơm mỡ → vú bơm mỡ → đường dẫn bên trong máy. Nếu một bộ phận không phù hợp, mỡ có thể trào, đầu bơm bị tuột, mối nối rò hoặc mỡ không đến đúng vùng cần bôi trơn.

Người cần xây dựng hoặc thay thế đồng bộ có thể bắt đầu từ phụ kiện bơm mỡ để tra cứu từng nhóm theo chức năng, sau đó đi xuống sản phẩm đúng chuẩn ren và kiểu kết nối.

Chọn đúng vú bơm mỡ ngay từ lần đầu

Vú bơm mỡ có kích thước nhỏ nhưng việc chọn sai có thể gây hỏng ren trên thân máy, làm mất thời gian bảo trì và khiến mỡ không đi đúng vào điểm cần bôi trơn. Vì vậy không nên lựa chọn chỉ dựa trên hình ảnh hoặc đường kính đo sơ bộ.

Thứ tự hợp lý là:

Chuẩn ren → kích thước → bước ren → chiều dài chân → kiểu thẳng/45°/90° → vật liệu → đầu bơm tương thích.

Người đã xác định chuẩn ren có thể chuyển trực tiếp đến vú bơm mỡ ren hệ mét, vú bơm mỡ ren BSP, vú bơm mỡ ren NPT hoặc vú bơm mỡ ren UNF. Trường hợp cần khả năng chống oxy hóa cao hơn thép mạ thông thường có thể xem thêm các dòng vú bơm mỡ Inox 304.

TDKMART.COM – KDT PHÚ MỸ cung cấp nhiều loại vú bơm mỡ và thiết bị dùng kèm phục vụ bảo trì cơ khí, máy công nghiệp, xe cơ giới, thiết bị nâng hạ và hệ thống bôi trơn định kỳ. Khi chưa chắc chắn về chuẩn ren, nên gửi ảnh mẫu, kích thước đo thực tế và thông tin máy để đối chiếu trước khi lựa chọn.
