Co nối nhanh khí nén Inox 304 2 đầu ghim ống 10 mm

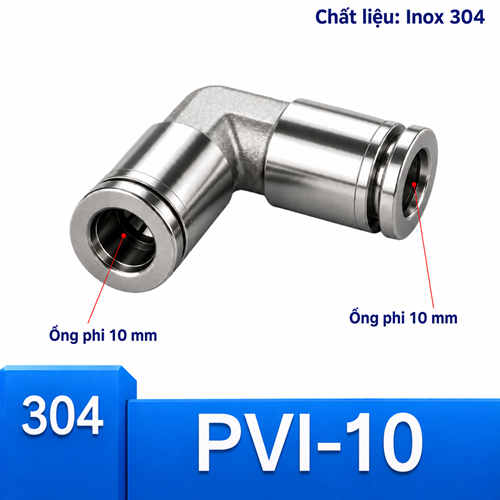

Co nối nhanh khí nén Inox 304 hai đầu ghim ống 10 mm, mã PVI-10, được dùng để đổi hướng 90 độ giữa hai đoạn ống cùng đường kính ngoài 10 mm. Trọng tâm lựa chọn của cấu hình này là cải tạo tuyến khí trong máy mà không thay đổi size. Hai cổng đều là kiểu ghim nhanh; người dùng cần xác nhận OD của ống, điều kiện làm việc và khả năng tương thích của toàn bộ cụm trước khi lắp.

PVI-10 trong công việc cải tạo máy

PVI-10 phù hợp khi cần tạo một góc 90 độ trên tuyến OD 10 mm trong quá trình cải tạo máy, nhưng vẫn muốn giữ nguyên kích thước hai phía. Tình huống thường gặp là dời van, đổi vị trí máng ống, bổ sung tấm che hoặc thu gọn phần ống nhô ra. Co giúp định hình đường mới mà không bắt người lắp uốn gắt ống tại khoảng ngắn.

Khảo sát trước khi dời một đoạn ống

Khảo sát nên bắt đầu bằng việc đánh dấu điểm đầu, điểm cuối và vùng chuyển động xung quanh. Đo OD tại đoạn còn nguyên, kiểm tra ký hiệu 10 mm và xác nhận hai phía đều là ống. Đồng thời xem khoảng tay có đủ nhấn vòng nhả không. Một góc trông vừa trên bản vẽ có thể khó bảo trì nếu bị che bởi thanh khung.

Giữ nguyên OD 10 qua góc mới

Giữ nguyên OD 10 giúp hạn chế phát sinh thêm đầu giảm trong một sửa đổi nhỏ. PVI-10 nhận hai ống cùng cỡ; nó không chuyển 10 xuống 8 hay tăng lên 12. Nếu bản thiết kế mới thật sự yêu cầu đổi tiết diện, nên xử lý bằng cấu hình giảm đúng cặp và rà lại các cổng thiết bị thay vì cố dùng co đồng cỡ.

So sánh với 8 và 12 mm theo phạm vi thay đổi

PVI-8 có thân và ống gọn hơn nhưng không nhận OD 10. PVI-12 dành cho tuyến OD 12 và có yêu cầu không gian khác. Khi cải tạo, chuyển toàn bộ từ 10 sang cỡ khác là một thay đổi hệ thống, không phải thay thế đơn lẻ. Cần xét đầu nối thẳng, co, T, cổng van và lượng ống đang có.

Lắp thử trước khi cố định kẹp

Nên lắp thử PVI-10 cùng hai đoạn ống trước khi khoan hoặc siết chặt kẹp mới. Đặt co theo góc mong muốn, cắm đủ sâu, kiểm tra tuyến nằm tự nhiên rồi đánh dấu vị trí kẹp. Cách làm này giảm nguy cơ kẹp kéo lệch fitting sau khi hoàn thiện. Không dùng thân co để ép đường ống tránh một vật cản quá sát.

Các bước thao tác dành cho tuyến 10 mm

1. Khóa nguồn khí, xả áp và bảo đảm cơ cấu liên quan ở trạng thái an toàn.
2. Xác nhận hai đoạn ống đều có đường kính ngoài 10 mm; loại bỏ vùng méo hoặc xước.
3. Cắt vuông từng đầu, vệ sinh sạch và không làm tổn thương bề mặt đi qua gioăng.
4. Đưa phía khó tiếp cận vào trước, kéo nhẹ để xác nhận đã khóa.
5. Căn góc theo hướng tự nhiên của tuyến rồi ghim phía còn lại, không kéo cưỡng bức.
6. Hoàn thiện kẹp đỡ, cấp áp từ từ và kiểm tra riêng từng miệng ghim.

Xử lý sai số chiều dài sau cải tạo

Sai số chiều dài thường xuất hiện khi cắt bỏ đầu ống cũ có vết hằn. Nếu phần còn lại quá ngắn, nối thêm một mẩu rất ngắn có thể tạo nhiều điểm rò và khó bố trí. Phương án sạch hơn thường là thay cả đoạn từ điểm nối ổn định gần nhất. Quyết định cần dựa vào khả năng tiếp cận và số fitting phát sinh.

Kiểm tra kín sau khi dịch chuyển thiết bị

Sau khi dịch chuyển thiết bị, kiểm tra kín phải bao gồm PVI-10 và các mối nối bị tác động trong lúc thao tác. Cấp áp từ từ, quan sát ống có xu hướng kéo co xoay hay không và thử từng đầu. Nếu rò xuất hiện sau vài chu kỳ máy, xem lại rung và giá đỡ thay vì chỉ lắp lại ống nhiều lần.

Ba lỗi cần tránh

• Lấy ống 12 mm hoặc 8 mm lắp vào cổng 10 mm vì nhìn gần giống.
• Ép thân co chịu tải của đoạn ống dài thay cho việc dùng kẹp đỡ.
• Tháo ống khi còn áp hoặc kéo xiên trong lúc vòng nhả chưa được nhấn đều.

Khi nên thay cả đoạn ống

Thay cả đoạn ống khi bề mặt đã chai, có nhiều vết cọ, chiều dài không còn đủ hoặc tuyến mới cần hướng hoàn toàn khác. Một đầu ống mới không bù được hư hỏng dọc thân ống. Khi thay, chọn đúng vật liệu và OD phù hợp cơ cấu ghim, đồng thời ghi lại thay đổi vào hồ sơ máy.

Đường dẫn lựa chọn cho cấu hình 10 mm

Từ PVI-10 có thể đi lên cụm co hai đầu ghim để so toàn dải; đi ngang sang PUI-10 nếu cần nối thẳng; sang đầu giảm 10–8 hoặc 10–6 nếu mục tiêu là đổi cỡ. Đường dẫn đến ống hơi khí nén phù hợp khi việc cải tạo bao gồm thay mới đường ống, còn co ghim–ren phù hợp nếu điểm mới kết thúc ở cổng thiết bị.

Đối chiếu PVI-10 với các lựa chọn gần

Đường dẫn lên, xuống và ngang theo đúng quyết định

Đi lên cụm co nhanh Inox 304 hai đầu ghim để so bảy size. Đi tiếp lên hệ đầu nối khí nén Inox 304 hoặc toàn bộ đầu nối nhanh Inox khi cần đổi cơ chế. Trong cùng cấp, có thể so PVI-12 cho ống 12 mm và PVI-8 cho ống 8 mm nhưng chỉ chọn cấu hình trùng OD thực tế. Khi cần thay ống, kiểm tra ống hơi khí nén OD 10 mm theo vật liệu và thông số của hệ.

Điều kiện chốt PVI-10

Chọn PVI-10 khi cả hai phía đều là ống OD 10 mm, cần đổi hướng 90 độ và còn đủ chỗ thao tác hai vòng nhả. Không dùng cho hai size khác nhau, không chọn theo đường kính trong và không suy ra khả năng chịu môi chất chỉ từ vật liệu thân. Sau khi lắp, kiểm tra lực kéo, giá đỡ và độ kín của từng cổng.
