Co nối nhanh khí nén Inox 304 2 đầu ghim ống 14 mm

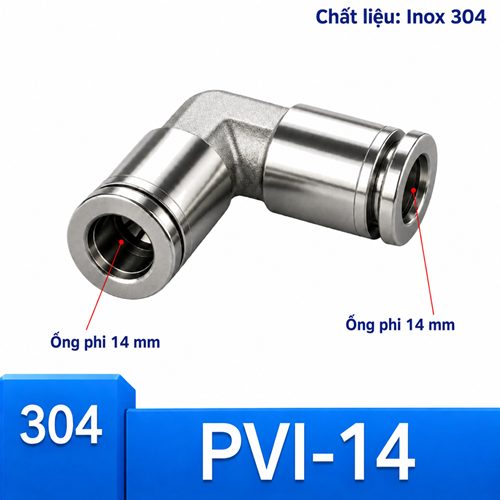

Co nối nhanh khí nén Inox 304 hai đầu ghim ống 14 mm, mã PVI-14, được dùng để đổi hướng 90 độ giữa hai đoạn ống cùng đường kính ngoài 14 mm. Trọng tâm lựa chọn của cấu hình này là giữ đúng cỡ trung gian theo bản vẽ. Hai cổng đều là kiểu ghim nhanh; người dùng cần xác nhận OD của ống, điều kiện làm việc và khả năng tương thích của toàn bộ cụm trước khi lắp.

Vì sao OD 14 mm cần được xác nhận riêng

PVI-14 phục vụ hai ống có đường kính ngoài 14 mm và tạo góc đổi hướng 90 độ. Giá trị riêng của cấu hình này nằm ở việc duy trì đúng một hệ ống trung gian đã được chọn trong thiết kế máy. Khi máy đang dùng OD 14 mm, giữ cùng cỡ tại điểm co giúp việc thay thế nhất quán; khi hệ không có ống 14 mm, không nên thêm PVI-14 chỉ vì kích thước nằm giữa 12 và 16.

PVI-14 trong dây chuyền có tiêu chuẩn sẵn

Ở dây chuyền nhập khẩu hoặc cụm thiết bị có BOM sẵn, con số 14 mm cần được giữ đúng qua ống, co, đầu thẳng và các điểm chia. Việc tự chuyển sang 12 hay 16 làm thay đổi nhiều chi tiết hơn một đầu nối. Vì vậy, trước khi đặt hàng nên đọc ký hiệu trên ống, kiểm tra hồ sơ và đối chiếu mã PVI-14 thay vì ước lượng bằng mắt.

Nhận diện sai lệch ống trước khi ghim

Ống đã bị ép dẹt có thể cho số đo sai nếu chỉ kẹp thước tại một phương. Nên đo hai phương vuông góc trên đoạn nguyên vẹn; nếu kết quả khác nhau, cắt bỏ phần biến dạng và đo lại. Một ống hệ inch có trị số gần 14 mm cũng không được mặc định tương thích. Cơ cấu ghim đòi hỏi OD phù hợp và bề mặt đủ tốt tại vùng làm kín.

So sánh thực tế với 12 và 16 mm

PVI-12 nhỏ hơn và chỉ nhận OD 12; PVI-16 lớn hơn và chỉ nhận OD 16. Không có giải pháp an toàn bằng cách dùng ống 14 với một trong hai cỡ này. Nếu mục tiêu là đổi từ 14 sang cỡ khác, cần sản phẩm giảm đúng cặp; nếu mục tiêu giữ nguyên 14 qua góc vuông, PVI-14 là lựa chọn trực tiếp.

Bố trí góc trong khoang máy

Khoang máy thường khiến người lắp ép ống chạy sát vách. Với PVI-14, phải tính chiều dài phần ống thẳng cần đi vào cổng và khoảng tay nhấn vòng nhả. Đặt co quá sâu sau một gân tăng cứng có thể khiến lần tháo sau rất khó thao tác. Nên dựng thử đường ống trước khi khoan kẹp hoặc chốt vị trí cuối cùng.

Các bước thao tác dành cho tuyến 14 mm

1. Khóa nguồn khí, xả áp và bảo đảm cơ cấu liên quan ở trạng thái an toàn.
2. Xác nhận hai đoạn ống đều có đường kính ngoài 14 mm; loại bỏ vùng méo hoặc xước.
3. Cắt vuông từng đầu, vệ sinh sạch và không làm tổn thương bề mặt đi qua gioăng.
4. Đưa phía khó tiếp cận vào trước, kéo nhẹ để xác nhận đã khóa.
5. Căn góc theo hướng tự nhiên của tuyến rồi ghim phía còn lại, không kéo cưỡng bức.
6. Hoàn thiện kẹp đỡ, cấp áp từ từ và kiểm tra riêng từng miệng ghim.

Lắp đặt theo phương pháp đánh dấu tuyến

Phương pháp đánh dấu giúp giảm nhầm trong cụm nhiều đường: ký hiệu hai đoạn ống cùng mã tuyến, ghi OD 14 gần điểm co và chụp lại hướng lắp trước khi tháo. Khi lắp mới, cắt vuông, đẩy cổng phía nguồn trước, căn góc rồi ghim phía tải. Kéo nhẹ từng ống độc lập để xác nhận chấu giữ đã làm việc.

Kiểm tra kín khi không có size thay thế gần

Khi thử kín, cần kiểm tra đúng PVI-14 chứ không dùng kết quả của một co size khác làm đại diện. Nếu một phía rò lặp lại, hãy so OD thật, dấu xước dọc ống và độ vuông mặt cắt. Do 14 mm không phải cỡ có thể thay bằng lân cận, việc xác minh phụ tùng ngay từ đầu giúp tránh sửa chữa tạm thời không đáng tin cậy.

Ba lỗi cần tránh

• Lấy ống 16 mm hoặc 12 mm lắp vào cổng 14 mm vì nhìn gần giống.
• Ép thân co chịu tải của đoạn ống dài thay cho việc dùng kẹp đỡ.
• Tháo ống khi còn áp hoặc kéo xiên trong lúc vòng nhả chưa được nhấn đều.

Quản lý phụ tùng cỡ 14 mm

Trong kho, PVI-14 nên có ô chứa và nhãn riêng, tách khỏi PVI-12 và PVI-16. Phiếu cấp phát ghi cả mã lẫn OD sẽ an toàn hơn chỉ ghi “co Inox”. Khi nhận hàng, đối chiếu H1, mã PVI-14 và kích thước công bố; không dựa vào phần mô tả ngắn nếu thấy dữ liệu size không nhất quán.

Các lựa chọn thay đổi hình học

Nếu cần nối thẳng hai ống 14 mm, dùng PUI-14 thay vì PVI-14. Nếu hai phía khác size, tìm đầu giảm đúng cặp; nếu muốn đổi hướng ngay tại cổng van, chọn co có một đầu ren thích hợp. Việc phân tách theo hình học như vậy làm rõ lý do tồn tại của từng URL và tránh đưa người mua sang một sản phẩm chỉ giống vật liệu.

Đối chiếu PVI-14 với các lựa chọn gần

Đường dẫn lên, xuống và ngang theo đúng quyết định

Đi lên cụm co nhanh Inox 304 hai đầu ghim để so bảy size. Đi tiếp lên hệ đầu nối khí nén Inox 304 hoặc toàn bộ đầu nối nhanh Inox khi cần đổi cơ chế. Trong cùng cấp, có thể so PVI-16 cho ống 16 mm và PVI-12 cho ống 12 mm nhưng chỉ chọn cấu hình trùng OD thực tế. Khi cần thay ống, kiểm tra ống hơi khí nén OD 14 mm theo vật liệu và thông số của hệ.

Điều kiện chốt PVI-14

Chọn PVI-14 khi cả hai phía đều là ống OD 14 mm, cần đổi hướng 90 độ và còn đủ chỗ thao tác hai vòng nhả. Không dùng cho hai size khác nhau, không chọn theo đường kính trong và không suy ra khả năng chịu môi chất chỉ từ vật liệu thân. Sau khi lắp, kiểm tra lực kéo, giá đỡ và độ kín của từng cổng.
