Co nối nhanh khí nén Inox 304 2 đầu ghim ống

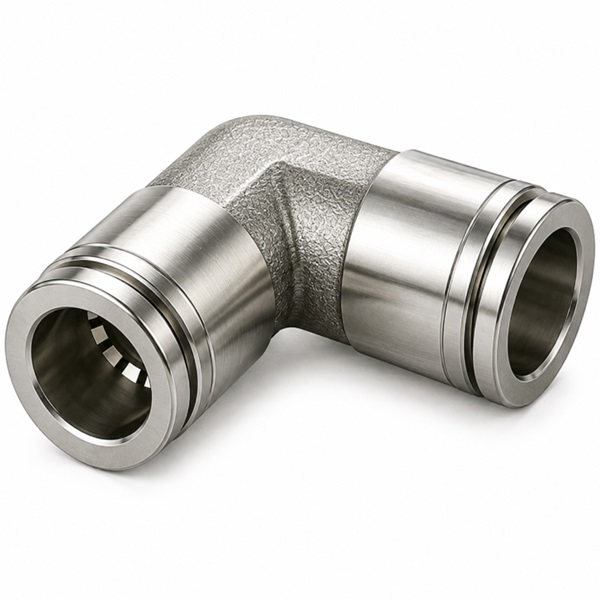

Co nối nhanh khí nén Inox 304 hai đầu ghim ống là phụ kiện đổi hướng 90 độ giữa hai đoạn ống có cùng đường kính ngoài. Hai cổng đều dùng cơ cấu ghim nhanh, vì vậy người lắp có thể đưa ống vào trực tiếp mà không phải tạo ren trên ống mềm. Cụm PVI trên TDKMART.COM hiện gồm bảy cỡ từ 4 đến 16 mm, đáp ứng từ đường tín hiệu nhỏ đến tuyến cấp khí kích thước lớn.

Điểm cần nhận diện trước tiên là hình co và hai đầu ghim cùng cỡ. Sản phẩm này không phải đầu nối thẳng, không có đầu ren để vặn vào van và cũng không phải cấu hình giảm. Nếu hai đoạn ống khác đường kính, cần chuyển sang đầu nối giảm thẳng Inox 304; nếu chỉ cần nối dài cùng trục, tham khảo đầu nối thẳng hai đầu ghim.

Phạm vi sử dụng của co nối PVI

Cấu hình góc vuông phù hợp khi tuyến ống phải chuyển hướng sát cạnh máy, đi từ phương đứng sang phương ngang, né một cụm cơ khí hoặc thu gọn bán kính uốn. Thay vì bẻ gập ống, co nối tạo điểm đổi hướng xác định. Cách bố trí này giúp người thiết kế kiểm soát đường đi của ống, nhưng vẫn phải chừa không gian để thao tác vòng nhả ở cả hai đầu.

Hai cổng ghim nhận ống theo đường kính ngoài OD. Một co PVI-10 ghép ống OD 10 mm với ống OD 10 mm; nó không nhận ống 8 mm ở một phía và cũng không nên ép ống có số đo gần 10 mm. Đối với ống đã sử dụng, nên đo tại đoạn thẳng chưa bị hằn, méo hoặc chai cứng.

Bảy cấu hình đang hoạt động

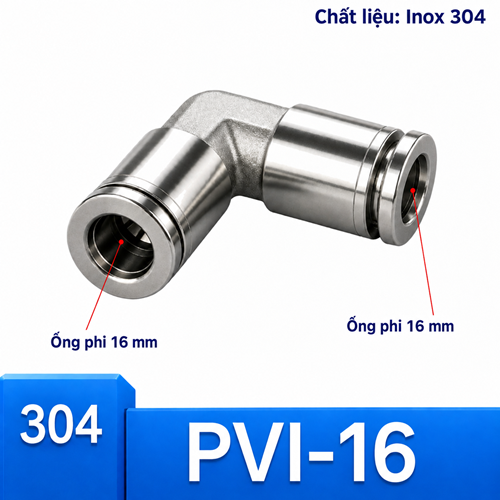

Co nối nhanh Inox 304 hai đầu ghim ống 16 mm — mã PVI-16, dùng cho hai ống có cùng đường kính ngoài 16 mm.

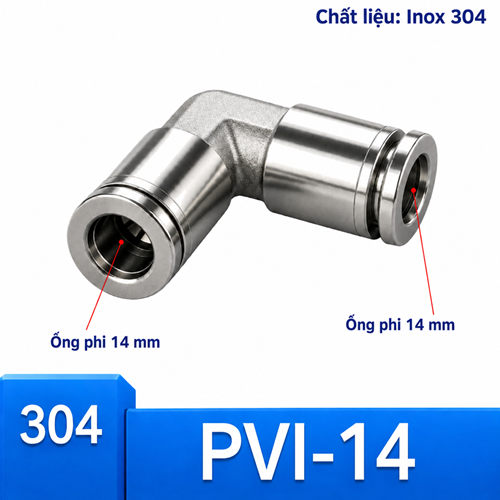

Co nối nhanh Inox 304 hai đầu ghim ống 14 mm — mã PVI-14, dùng cho hai ống có cùng đường kính ngoài 14 mm.

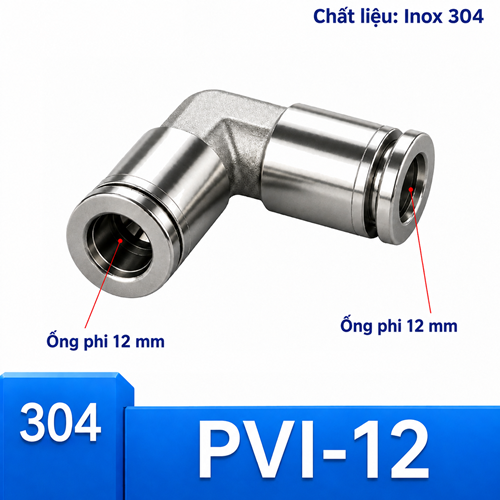

Co nối nhanh Inox 304 hai đầu ghim ống 12 mm — mã PVI-12, dùng cho hai ống có cùng đường kính ngoài 12 mm.

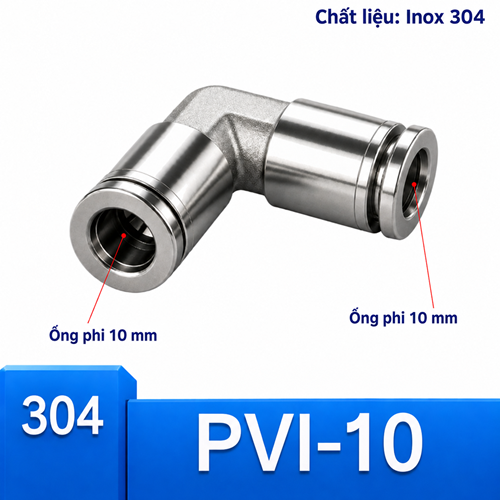

Co nối nhanh Inox 304 hai đầu ghim ống 10 mm — mã PVI-10, dùng cho hai ống có cùng đường kính ngoài 10 mm.

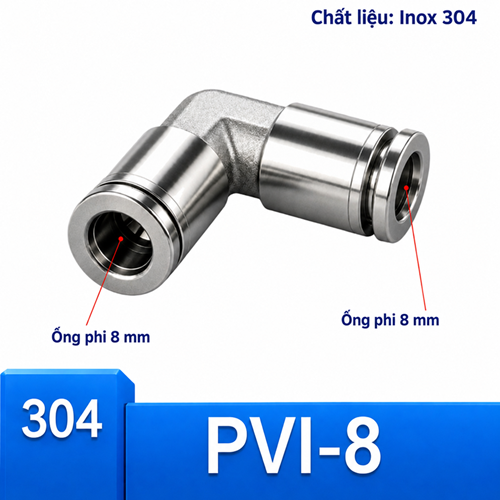

Co nối nhanh Inox 304 hai đầu ghim ống 8 mm — mã PVI-8, dùng cho hai ống có cùng đường kính ngoài 8 mm.

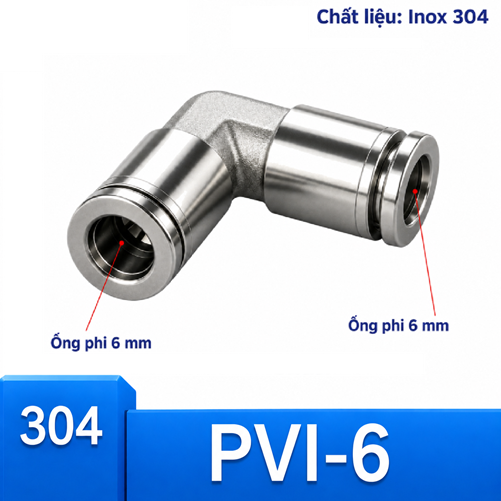

Co nối nhanh Inox 304 hai đầu ghim ống 6 mm — mã PVI-6, dùng cho hai ống có cùng đường kính ngoài 6 mm.
Co nối nhanh Inox 304 hai đầu ghim ống 4 mm — mã PVI-4, dùng cho hai ống có cùng đường kính ngoài 4 mm.

Mã PVI-4, PVI-6, PVI-8, PVI-10, PVI-12, PVI-14 và PVI-16 được ghi nhận trực tiếp từ các URL đang hoạt động. Vật liệu thân được công bố là Inox 304. Những trị số về áp suất, nhiệt độ, kích thước thân, bán kính co hoặc vật liệu gioăng cần được đối chiếu với hàng thực tế trước khi đưa vào hồ sơ kỹ thuật; không nên suy ra chỉ từ hình dáng bên ngoài.

Chọn size dựa trên OD và nhiệm vụ của tuyến ống

Cỡ ống	Vai trò bố trí nên xem xét	Cấu hình gần để đối chiếu
4 mm	Tín hiệu khí, cơ cấu nhỏ, khoang lắp rất hẹp	6 mm khi cần giảm nhạy với tổn thất trên tuyến dài
6 mm	Nhánh điều khiển và cơ cấu nhỏ, cân bằng giữa độ gọn và khả năng cấp	4 mm cho tín hiệu; 8 mm cho nhánh cần dư địa hơn
8 mm	Nhánh công tác thông dụng, cụm van hoặc xi lanh nhỏ đến trung bình	6 mm khi ưu tiên gọn; 10 mm khi nhu cầu tăng
10 mm	Nhánh cấp trung bình, đoạn đổi hướng trước cụm thiết bị	8 mm hoặc 12 mm theo thiết kế ban đầu
12 mm	Tuyến cấp cho cụm máy hoặc vùng cần tiết diện lớn hơn	10 mm nếu toàn hệ đã dùng OD 10; 14 mm nếu bản vẽ yêu cầu
14 mm	Cỡ trung gian riêng, chỉ chọn khi đường ống thực tế là OD 14	12 mm và 16 mm không thay trực tiếp
16 mm	Tuyến cấp lớn, cần tính kỹ giá đỡ và lực tác động lên fitting	14 mm chỉ khi đổi đồng bộ cả đường ống

Bảng trên dùng để định hướng kiểm tra, không phải bảng lưu lượng. Lưu lượng thực tế còn phụ thuộc đường kính trong, chiều dài ống, số điểm đổi hướng, áp làm việc, van điều khiển và mức tiêu thụ của cơ cấu. Vì vậy, việc tăng từ 8 lên 10 mm phải dựa trên tính toán hoặc tiêu chuẩn sẵn có của máy, không chọn chỉ vì đầu nối lớn hơn.

Phân biệt co hai đầu ghim với các cấu hình gần

So với co ghim ống kết hợp ren

Co hai đầu ghim nằm hoàn toàn giữa hai đoạn ống. Co ghim ống – ren ngoài hoặc ren trong có một phía lắp trực tiếp vào cổng thiết bị. Khi vị trí đổi hướng nằm ngay trên van, loại có ren có thể gọn hơn; khi muốn đặt điểm đổi hướng tự do và có ống ở cả hai phía, PVI phù hợp hơn.

So với co hai đầu siết ống

Hai nhóm có cùng hình học 90 độ nhưng cơ chế giữ ống khác nhau. PVI dùng vòng nhả và thao tác cắm nhanh. Nhóm co Inox 304 hai đầu siết ống sử dụng cơ cấu siết, cần khoảng thao tác dụng cụ và cách lắp tương ứng. Không thay hai cơ chế cho nhau chỉ dựa vào cùng con số OD.

So với co hai đầu hạt bắp

Cấu hình hạt bắp cần thân, ferrule và ốc siết đồng bộ; thường được cân nhắc với hệ ống phù hợp cơ chế này. Người mua có thể đối chiếu co Inox 304 hai đầu siết hạt bắp khi hồ sơ máy yêu cầu ferrule. Việc chọn phải bắt đầu từ loại ống và chuẩn fitting đang có, không bắt đầu từ cảm giác “siết sẽ chắc hơn”.

Kiểm tra vị trí trước khi đặt co

Đo khoảng trống theo cả hai phương của góc; không chỉ nhìn khoảng trống tại tâm co.
Chừa hành trình tay để nhấn vòng nhả và rút ống thẳng khỏi từng cổng.
Không để thân co làm điểm tỳ cho tấm che, máng cáp hoặc chi tiết chuyển động.
Bổ sung kẹp đỡ khi ống dài, nặng hoặc chịu rung; fitting không nên gánh tải của toàn tuyến.
Tránh đặt ngay tại vùng ống liên tục bị kéo qua lại; nếu bắt buộc, đánh giá lại phương án ống mềm và gá dẫn hướng.
Giữ bán kính uốn của đoạn ống sau co theo khuyến nghị của nhà sản xuất ống.

Một co lắp đúng size vẫn có thể rò hoặc làm ống tuột nếu tuyến ống tạo lực kéo xiên. Vị trí kẹp gần co cần đủ giữ ổn định nhưng không ép méo ống. Với cụm có nhiều đường song song, nên đánh dấu hai đầu trước khi tháo để tránh đấu nhầm khi lắp lại.

Quy trình lắp hai đầu ghim

Khóa nguồn khí, xả hết áp và xác nhận thiết bị không còn chuyển động do năng lượng tích trữ.
Đối chiếu ký hiệu trên ống, đo OD nếu cần và xác nhận cả hai phía cùng một cỡ.
Cắt vuông đầu ống bằng dụng cụ phù hợp; loại bỏ đoạn xước, méo hoặc có vết hằn cũ.
Đưa ống thứ nhất vào theo trục cổng, đẩy đến vị trí giữ; kéo nhẹ để kiểm tra cơ cấu khóa.
Căn hướng co theo đường đi đã định rồi lắp ống thứ hai, tránh xoắn hoặc bẻ ống để ép đúng vị trí.
Cố định đường ống bằng kẹp đỡ khi cần, sau đó cấp khí từ từ và quan sát toàn bộ góc nối.
Kiểm tra rò theo phương pháp phù hợp với quy trình an toàn tại cơ sở; xử lý ngay nếu có dấu hiệu bất thường.

Chẩn đoán theo biểu hiện thực tế

Biểu hiện	Điểm cần xem đầu tiên	Hướng xử lý
Rò tại một cổng	Mặt cắt ống, vết xước, độ sâu cắm	Xả áp, cắt mới đoạn lỗi và lắp lại
Rò cả hai phía	Sai OD, loại ống không phù hợp hoặc fitting hư	Đối chiếu ống và kiểm tra từng cổng độc lập
Ống tuột khi máy rung	Lực kéo, thiếu kẹp, cơ cấu giữ mòn	Bố trí lại giá đỡ và thay chi tiết lỗi
Ống không vào hết	Đầu ống méo, ba via hoặc nhầm hệ mm/inch	Đo lại, cắt vuông, không dùng lực cưỡng bức
Co bị xoay ngoài ý muốn	Tuyến ống đang tạo mô-men	Điều chỉnh chiều dài ống và vị trí kẹp
Sụt áp sau cải tạo	Size hoặc đường đi mới chưa phù hợp	Kiểm tra toàn tuyến thay vì chỉ thay co lớn hơn

Khi xử lý rò, không nên chỉ đẩy ống sâu thêm nhiều lần hoặc xoay ống trong lúc còn áp. Cần tách nguyên nhân theo từng phía: đầu ống, OD, độ cứng, bề mặt, cơ cấu giữ và cách đỡ. Nếu thay fitting mà lỗi vẫn lặp lại, khả năng cao nguyên nhân nằm ở ống hoặc bố trí cơ khí.

Bảo trì và kiểm soát thay thế

Tại kỳ bảo trì, quan sát vết xước quanh miệng cổng, dấu ăn sâu trên ống, độ lỏng bất thường và hướng chịu lực của co. Khi tháo ống, luôn xả áp rồi nhấn đều vòng nhả; kéo ống thẳng theo trục. Đoạn có vết hằn rõ không nên đưa lại vào vùng làm kín mà cần cắt bỏ nếu chiều dài cho phép.

Kho phụ tùng nên phân tách PVI theo size bằng khay hoặc nhãn lớn, vì hình thức của các cỡ gần nhau dễ gây nhầm. Phiếu xuất nên ghi đủ “PVI + OD ống + hai đầu ghim + co 90 độ”. Với cỡ 14 mm, tránh lấy nhầm 12 hoặc 16 mm chỉ vì số lượng tồn hay ngoại hình gần giống.

Đường dẫn chọn sản phẩm theo tầng

Từ nhóm tổng đầu nối nhanh Inox, người dùng có thể đi xuống hệ phụ kiện khí nén Inox 304 rồi chọn cụm co hai đầu ghim. Trong cụm này, mỗi size dẫn trực tiếp tới URL riêng. Khi nhu cầu thay đổi hình học, đi ngang sang đầu nối thẳng cùng cỡ hoặc đầu nối giảm hai cỡ. Nếu cần thay đồng bộ đường ống, đối chiếu ống hơi khí nén theo OD và vật liệu.

Các câu hỏi cần chốt trước khi mua

Có thể lắp một đầu 8 mm và một đầu 10 mm vào PVI-8 không?

Không. PVI-8 có hai cổng cho OD 8 mm. Tuyến có hai OD khác nhau cần cấu hình giảm phù hợp hoặc thiết kế lại điểm chuyển cỡ.

Co 90 độ có thay cho đoạn ống uốn cong được không?

Có thể dùng co để tạo điểm đổi hướng rõ ràng khi bố trí yêu cầu, nhưng cần xét thêm tổn thất đường ống, khoảng thao tác và lực rung. Không phải mọi góc uốn đều cần thay bằng fitting.

Thân Inox 304 có nghĩa là dùng được với mọi môi chất không?

Không. Khả năng phù hợp còn phụ thuộc gioăng, cơ cấu giữ ống, loại ống, áp suất, nhiệt độ và mức tương thích hóa học. Cần xác nhận toàn bộ cụm vật liệu theo điều kiện thật.

Nên chọn size lớn hơn để tránh thiếu lưu lượng?

Chỉ tăng size khi thiết kế đường ống và cổng thiết bị cho phép. Một co lớn không thể ghim kín ống nhỏ; đổi size kéo theo thay ống và có thể phải đổi các fitting khác.

Kết luận lựa chọn

Co nối nhanh khí nén Inox 304 hai đầu ghim ống phù hợp cho điểm đổi hướng 90 độ giữa hai ống cùng OD. Quyết định đúng bắt đầu từ số đo đường kính ngoài, tiếp đến là vai trò của tuyến, khoảng không thao tác, cách đỡ ống và điều kiện làm việc. Bảy mã PVI hiện có tạo dải lựa chọn rõ từ 4 đến 16 mm; mỗi mã là một cấu hình riêng và không thay trực tiếp cho size bên cạnh.
