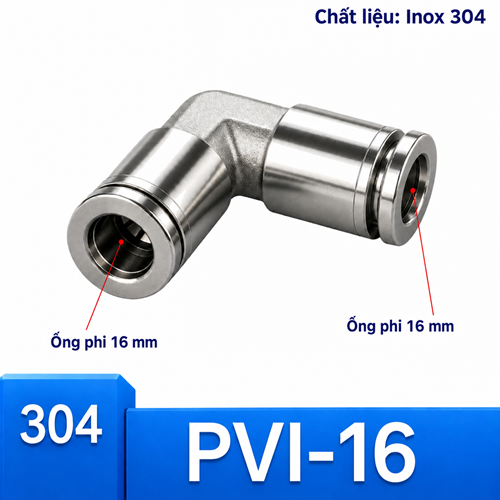

Co nối nhanh khí nén Inox 304 2 đầu ghim ống 16 mm

Co nối nhanh khí nén Inox 304 hai đầu ghim ống 16 mm, mã PVI-16, được dùng để đổi hướng 90 độ giữa hai đoạn ống cùng đường kính ngoài 16 mm. Trọng tâm lựa chọn của cấu hình này là tuyến cấp lớn và kiểm soát tải cơ học. Hai cổng đều là kiểu ghim nhanh; người dùng cần xác nhận OD của ống, điều kiện làm việc và khả năng tương thích của toàn bộ cụm trước khi lắp.

Đánh giá tuyến cấp trước khi dùng PVI-16

PVI-16 được nhận diện bằng hai cổng ghim cho ống có đường kính ngoài 16 mm và thân co Inox 304. Cỡ này nên được xem như một điểm đổi hướng trên tuyến ống lớn, nơi khối lượng đoạn ống và lực sinh ra khi căn chỉnh đáng chú ý hơn các cỡ nhỏ. Mục tiêu chính không chỉ là bẻ hướng luồng khí mà còn giữ đường ống có hình học rõ ràng, dễ kiểm tra tại khu vực cấp vào một cụm máy hoặc cụm phân phối.

Góc 90 độ trên đường ống OD 16 mm

Trước khi chọn, hãy xác nhận cả hai đoạn đều là OD 16 mm, đồng thời xem đường kính trong, chiều dài tuyến và nhu cầu của thiết bị theo hồ sơ thiết kế. PVI-16 không tự làm tăng lưu lượng nếu những đoạn còn lại, van hoặc cổng thiết bị vẫn là nút thắt. Nếu tuyến cũ dùng 14 mm, việc đổi riêng co sang 16 mm không tạo mối ghim đúng và cũng không giải quyết căn nguyên của sụt áp.

Không gian và giá đỡ quyết định độ ổn định

Một đoạn ống 16 mm dài có thể tạo mô-men đáng kể lên thân co khi bị ép lệch. Vì thế, vị trí kẹp trước và sau góc nối cần được tính cùng lúc với vị trí PVI-16. Kẹp giữ nên đỡ khối lượng tuyến, còn co chỉ thực hiện nhiệm vụ nối kín và đổi hướng. Không dùng fitting làm điểm tựa cho bó ống, tấm che hay dây cáp.

Đối chiếu 16 mm với cỡ 14 mm

So với 14 mm, cỡ 16 mm chỉ phù hợp khi toàn bộ mối ghép đã được thiết kế cho OD 16. Cỡ 14 có lợi thế gọn hơn trong hệ vốn dùng 14 mm; cỡ 16 tạo tiết diện lớn hơn nhưng cần nhiều khoảng lắp và bán kính bố trí hơn. Hai lựa chọn không thể thay trực tiếp cho nhau bằng cách siết hoặc quấn thêm vật liệu ở miệng ghim.

Trình tự lắp ưu tiên kiểm soát lực

Khi lắp, nên cố định sơ bộ giá đỡ, cắt hai đầu ống vuông rồi đưa từng phía vào theo trục. Sau khi cổng thứ nhất đã khóa, căn lại góc mà không xoắn tuyến; tiếp tục lắp cổng thứ hai và kiểm tra lực kéo. Nếu phải dùng sức để kéo ống về đúng vị trí, chiều dài ống hoặc điểm kẹp đang chưa hợp lý.

Các bước thao tác dành cho tuyến 16 mm

1. Khóa nguồn khí, xả áp và bảo đảm cơ cấu liên quan ở trạng thái an toàn.
2. Xác nhận hai đoạn ống đều có đường kính ngoài 16 mm; loại bỏ vùng méo hoặc xước.
3. Cắt vuông từng đầu, vệ sinh sạch và không làm tổn thương bề mặt đi qua gioăng.
4. Đưa phía khó tiếp cận vào trước, kéo nhẹ để xác nhận đã khóa.
5. Căn góc theo hướng tự nhiên của tuyến rồi ghim phía còn lại, không kéo cưỡng bức.
6. Hoàn thiện kẹp đỡ, cấp áp từ từ và kiểm tra riêng từng miệng ghim.

Thử kín theo từng phía của co

Thử kín PVI-16 nên tách từng cổng và quan sát cả sự xoay của thân co khi áp tăng. Một phía kín không chứng minh phía còn lại đã cắm đủ sâu. Nếu phát hiện rò, xả áp, đánh dấu cổng lỗi, kiểm tra mặt cắt và bề mặt ống rồi mới lắp lại; tránh xoay hoặc đẩy thêm khi hệ thống còn áp.

Khi PVI-16 không phải lựa chọn phù hợp

Không nên chọn PVI-16 nếu một phía cần bắt trực tiếp vào ren thiết bị, hai ống khác OD hoặc vị trí yêu cầu xuyên qua tấm. Khi đó, co ghim–ren, đầu giảm hoặc fitting xuyên vách mới đúng chức năng. Cũng nên cân nhắc lại nếu góc nối nằm trên bộ phận chuyển động liên tục mà không thể bố trí dẫn hướng cho ống.

Ba lỗi cần tránh

• Lấy ống 14 mm hoặc 12 mm lắp vào cổng 16 mm vì nhìn gần giống.
• Ép thân co chịu tải của đoạn ống dài thay cho việc dùng kẹp đỡ.
• Tháo ống khi còn áp hoặc kéo xiên trong lúc vòng nhả chưa được nhấn đều.

Bảo trì điểm đổi hướng kích thước lớn

Trong bảo trì, ưu tiên kiểm tra độ chắc của kẹp, vết cọ trên ống và dấu tải lệch tại hai miệng ghim. Đoạn ống có vết hằn sâu sau nhiều lần tháo nên được cắt mới nếu chiều dài cho phép. Phụ tùng thay thế phải ghi rõ PVI-16, co 90 độ, hai đầu ghim OD 16 mm để tránh lấy nhầm đầu thẳng PUI-16.

Nhóm đi cùng tuyến cấp 16 mm

PVI-16 thường cần được xem cùng ống OD 16, đầu nối thẳng cùng size, fitting giảm 16–14 hoặc 16–12 khi sơ đồ có chuyển cỡ và các kẹp đỡ phù hợp. Đường dẫn lên cụm co hai đầu ghim giúp đối chiếu toàn dải; đường dẫn ngang sang đầu thẳng hoặc đầu giảm chỉ nên đặt tại đoạn giải thích đúng tình huống thay thế.

Đối chiếu PVI-16 với các lựa chọn gần

Đường dẫn lên, xuống và ngang theo đúng quyết định

Đi lên cụm co nhanh Inox 304 hai đầu ghim để so bảy size. Đi tiếp lên hệ đầu nối khí nén Inox 304 hoặc toàn bộ đầu nối nhanh Inox khi cần đổi cơ chế. Trong cùng cấp, có thể so PVI-14 cho ống 14 mm và PVI-12 cho ống 12 mm nhưng chỉ chọn cấu hình trùng OD thực tế. Khi cần thay ống, kiểm tra ống hơi khí nén OD 16 mm theo vật liệu và thông số của hệ.

Điều kiện chốt PVI-16

Chọn PVI-16 khi cả hai phía đều là ống OD 16 mm, cần đổi hướng 90 độ và còn đủ chỗ thao tác hai vòng nhả. Không dùng cho hai size khác nhau, không chọn theo đường kính trong và không suy ra khả năng chịu môi chất chỉ từ vật liệu thân. Sau khi lắp, kiểm tra lực kéo, giá đỡ và độ kín của từng cổng.
