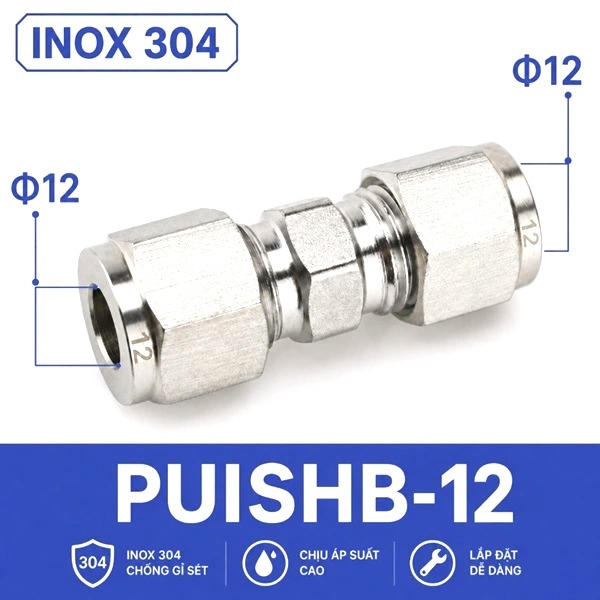

Đầu nối thẳng inox 304 hai đầu siết hạt bắp ống 12 mm

Mã sản phẩm: PUISHB-12

Loại: PKKN-I304-DNNINOX-PUISHB

Tồn kho:

Còn 114 sản phẩm

Giá: Liên hệ

Tên sản phẩm: Nối thẳng inox 2 đầu siết hạt bắp ống 12

Model:PUISHB-12

Vật liệu: Inox 304

Chi tiết sản phẩm
Đánh giá sản phẩm
Hướng dẫn mua hàng

Đầu nối thẳng inox 304 hai đầu siết hạt bắp ống 12 mm

Mã PUISHB-12 được dùng khi hai đoạn ống kim loại có đường kính ngoài 12 mm cần nối thẳng và có khả năng tháo lắp. So với nhóm 4–10 mm, ống 12 mm thường nặng và cứng hơn, vì vậy bài toán không chỉ là chọn đúng hạt bắp mà còn phải kiểm soát giá đỡ, độ đồng tâm và tải ngang. Trang tổng hợp của dải sản phẩm nằm tại đầu nối thẳng inox 304 hai đầu siết hạt bắp.

Điểm khác biệt khi làm việc với ống OD 12 mm

Khi kích thước ống tăng, lực do trọng lượng, rung và sai lệch lắp đặt truyền đến đầu nối cũng tăng. Nếu tuyến ống dài không có kẹp, hạt bắp phải chịu thêm lực uốn ngoài chức năng ép giữ. Điều này làm một mối nối ban đầu kín có thể lỏng dần sau thời gian vận hành. Cần đặt giá đỡ ở vị trí hợp lý trước và sau cụm nối.

Phi 12 chỉ là OD. ID được tính theo ID = 12 − 2t và ảnh hưởng trực tiếp đến tiết diện dòng. Ống thành dày có ID nhỏ nhưng cứng hơn; ống thành mỏng có ID lớn hơn nhưng nhạy với lực siết. Vì vậy không dùng cùng một cảm giác tay để siết mọi loại ống OD 12 mm.

Thông số của đầu nối PUISHB-12

Nội dung	Thông tin kỹ thuật
Mã sản phẩm	PUISHB-12
Model	PUISHB-12
Đường kính ngoài ống	12 mm ở cả hai đầu
Đường kính trong ống	ID = 12 − 2t; t là chiều dày thành ống
Kết cấu	Nối thẳng, hai đầu siết hạt bắp
Vật liệu thân	Inox 304
Yêu cầu bố trí	Ống thẳng, có kẹp đỡ, không truyền tải uốn lên thân
Thông số phải xác nhận	Lỗ thông, áp suất, nhiệt độ, môi chất và dung sai

Ứng dụng nên cân nhắc

Nhánh cấp chính cỡ vừa trong cụm máy hoặc skid kỹ thuật.
Đường khí, nước, dầu hoặc lưu chất tương thích cần tháo bảo trì.
Đoạn nối giữa hai module có ống OD 12 mm cùng trục.
Vị trí thay thế mối nối cũ nhưng không muốn hàn tại hiện trường.
Tuyến ống inox hoặc đồng cần bề mặt chống gỉ và bố trí gọn.

Không nên chọn phi 12 chỉ vì muốn “dự phòng lưu lượng”. Nếu cổng thiết bị và van vẫn nhỏ, tăng OD đoạn ống không mang lại hiệu quả tương xứng. Ngược lại, nếu tuyến thực sự cần lưu lượng lớn, cần kiểm tra lỗ thông của đầu nối và toàn bộ phần tử nối tiếp.

So sánh 12 mm với 10, 14 và 16 mm

Tiêu chí	10 mm	12 mm	14 mm	16 mm
OD ống	10	12	14	16 mm
Nhóm sử dụng	Đường cấp trung bình	Nhánh chính cỡ vừa	Cỡ trung gian theo hệ thống sẵn có	Tuyến lớn hơn
Điểm chú ý	Gọn hơn	Cần kẹp đỡ tốt	Dễ nhầm bằng mắt	Tải ống và không gian lớn
Trang sản phẩm	Phi 10	Hiện tại	Phi 14	Phi 16

Không dùng hạt phi 14 cho ống 12 để siết bù. Khoảng hở 2 mm là lớn đối với cơ cấu ép vòng. Cũng không ép ống 12 vào hạt phi 10. Nếu hai đoạn ống khác OD, cần đầu nối giảm đúng cỡ hai phía.

Kiểm tra vị trí lắp trước khi cắt ống

Hãy bảo đảm có đủ chiều dài thẳng để luồn đai ốc và hạt bắp, đủ khoảng trống quay dụng cụ, và đủ không gian tháo về sau. Tránh đặt mối nối ngay sát co, kẹp hoặc bề mặt máy khiến đai ốc không thể lùi ra. Với tuyến có giãn nở nhiệt, cần bố trí đoạn bù hoặc giá đỡ cho phép dịch chuyển có kiểm soát.

Hai đầu ống phải gặp nhau cùng trục. Nếu phải dùng lực kéo để đưa ống vào thân, tuyến đang bị sai vị trí. Điều chỉnh kẹp hoặc chiều dài ống trước khi siết. Đầu nối không phải là dụng cụ căn chỉnh khung máy.

Quy trình lắp dành cho cỡ 12 mm

Đo OD ở nhiều vị trí, xác nhận 12 mm và không ôvan.
Xác định vật liệu, chiều dày thành và ID phục vụ tính dòng.
Cắt vuông, vát nhẹ hoặc làm sạch ba via theo yêu cầu của ống.
Luồn đai ốc và hạt bắp đúng thứ tự, đúng chiều.
Đưa ống vào đủ sâu, không để phoi kẹt trong lỗ thông.
Giữ thân bằng cờ lê phù hợp và siết hai phía từng bước.
Cố định ống bằng kẹp để loại bỏ tải uốn.
Thử kín và kiểm tra lại sau chu kỳ vận hành ban đầu nếu quy trình cho phép.

Các sai hỏng đáng lưu ý

Ống 12 mm bị móp do kẹp vận chuyển có thể vẫn đo đúng ở một phương nhưng sai ở phương còn lại. Hạt ép lên tiết diện ôvan sẽ tạo vùng tiếp xúc không đều. Siết quá tay trên ống thành mỏng có thể làm thắt cổ và giảm ID. Nếu đai ốc vào ren khó, không nên dùng ống nối dài để tăng lực; hãy kiểm tra ren chéo, hạt sai chiều hoặc ống chưa thẳng.

Rò tại cỡ lớn hơn đôi khi xuất hiện do rung chứ không phải thiếu lực siết. Tăng lực siết liên tục có thể che lấp nguyên nhân thật. Cần xem lại kẹp đỡ, khoảng nhịp ống, thiết bị rung và chuyển động nhiệt.

Phụ kiện liên quan khi bảo trì

Nếu chỉ hạt ép bị hỏng, tham khảo hạt bắp siết ống inox 304. Nếu đai ốc bị trờn ren, kiểm tra ốc inox siết hạt bắp. Khi thay riêng, không chỉ đối chiếu OD 12 mm mà còn phải kiểm tra mặt côn, chiều dài, ren và không gian chứa hạt trong đai ốc.
