Đầu nối thẳng inox 304 hai đầu siết hạt bắp ống 16 mm

Đầu nối thẳng inox 304 hai đầu siết hạt bắp ống 16 mm

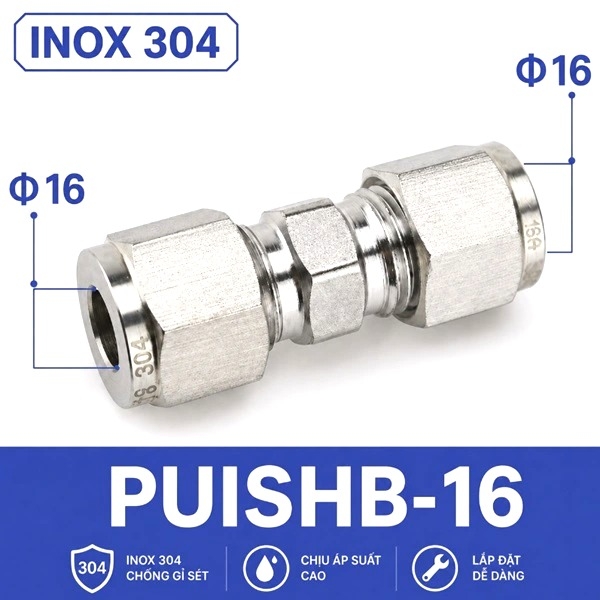

Đầu nối PUISHB-16 là cỡ lớn nhất trong nhóm sản phẩm 4–16 mm, dùng để ghép hai ống có đường kính ngoài 16 mm trên cùng một trục. Kích thước lớn mang lại khả năng bố trí tuyến có tiết diện cao hơn, đồng thời làm tăng trọng lượng ống, lực uốn và yêu cầu khoảng thao tác. Vì vậy, chọn đúng cỡ mới chỉ là bước đầu; cần thiết kế giá đỡ và lắp đồng tâm. Toàn bộ dải có thể xem tại đầu nối thẳng inox 304 hai đầu siết hạt bắp.

Đánh giá tuyến ống trước khi dùng phi 16

Phi 16 phù hợp khi thiết bị hai đầu, van và tuyến ống đều sử dụng OD 16 mm, hoặc khi tính toán cho thấy cần tiết diện lớn hơn nhóm 12–14 mm. Không nên nâng lên 16 mm chỉ vì muốn “an toàn”. Ống lớn hơn chiếm chỗ, cần bán kính bố trí lớn, giá đỡ chắc hơn và có thể làm tăng tải lên cổng thiết bị.

Trong hệ thống dòng chảy, điểm thắt có thể nằm ở cổng van hoặc lỗ thân nối. Do đó, OD 16 mm không bảo đảm lỗ thông 16 mm. Khi lưu lượng là yêu cầu chính, cần xác nhận đường kính trong ống, lỗ thông qua thân, chiều dài tuyến và các phần tử nối tiếp.

OD và ID của ống 16 mm

Cụm hạt bắp được chọn theo bề mặt ngoài OD 16 mm. ID được tính theo ID = 16 − 2t. Ống thành dày cho độ cứng cao hơn nhưng tiết diện trong nhỏ hơn; ống thành mỏng cho tiết diện lớn hơn nhưng có nguy cơ biến dạng nếu lực siết hoặc hạt không phù hợp.

Đo OD ở phần ống chưa bị hạt cũ ép. Với ống lớn, độ ôvan do vận chuyển hoặc uốn sai dễ bị bỏ qua. Đo ít nhất hai phương. Nếu đầu ống bị bẹt, hạt sẽ chỉ kẹp tại vài vùng và không tạo lực vòng đều.

Bảng thông số riêng của PUISHB-16

Ứng dụng phù hợp và giới hạn cần hiểu

Cỡ 16 mm có thể dùng cho tuyến cấp chính trong cụm máy, đường khí hoặc chất lỏng kỹ thuật cần tiết diện lớn hơn, đoạn nối module hoặc vị trí bảo trì cần tháo rời. Điều kiện tiên quyết là môi chất tương thích với toàn bộ cụm, không chỉ vật liệu thân.

Không sử dụng đầu nối như một điểm neo cho van, đồng hồ hoặc đoạn ống nặng. Thiết bị gắn trên tuyến cần có giá đỡ riêng. Nếu máy rung, cần kiểm tra giải pháp chống rung và khoảng cách kẹp; hạt bắp không phải khớp bù dao động.

So sánh phi 16 với 12 và 14 mm

Không dùng bộ 16 mm cho ống 14 mm. Dù chỉ lệch 2 mm, hạt không thể ôm đúng. Nếu cần nối 16 với 14 hoặc 12, phải dùng đầu nối giảm được thiết kế theo hai cỡ cụ thể.

Bố trí kẹp đỡ và khoảng bảo trì

Trước khi cắt ống, xác định vị trí kẹp ở hai bên để tải trọng không dồn vào thân nối. Chừa đủ khoảng cho cờ lê giữ thân và xoay đai ốc. Đồng thời phải có không gian lùi đai ốc, trượt hạt và rút ống khi tháo. Một vị trí lắp quá sát tường có thể lắp được lần đầu nhưng không thể bảo trì.

Đối với tuyến nóng hoặc dài, xem xét giãn nở nhiệt. Nếu hai đầu bị giữ cứng, lực dọc trục có thể truyền vào cụm nối. Cần bố trí điểm cố định, điểm trượt hoặc đoạn bù theo thiết kế hệ thống.

Trình tự lắp cho tuyến cỡ lớn

1. Xác nhận hai ống đều OD 16 mm và cùng hướng trục.
2. Kiểm tra độ tròn, bề mặt, chiều dày và vật liệu ống.
3. Cắt vuông, loại bỏ phoi để không rơi vào đường lưu chất.
4. Đưa đai ốc và hạt bắp vào đúng chiều ở hai phía.
5. Gá kẹp tạm để ống không kéo trọng lượng lên đầu nối.
6. Đưa ống vào thân đến đúng vị trí, giữ thân bằng dụng cụ phù hợp.
7. Siết luân phiên hai phía, không dùng một đầu để kéo đầu kia.
8. Hoàn thiện giá đỡ, thử kín và kiểm tra rung khi thiết bị chạy.

Các lỗi có hậu quả lớn ở phi 16

• Không có kẹp đỡ: thân nối chịu mô-men uốn từ ống dài.
• Siết lệch: ren và mặt côn bị tải không đều.
• Dùng ống thành quá mỏng: vùng hạt bị bóp và thu nhỏ ID.
• Nhầm 14 mm: đai ốc siết sâu nhưng hạt vẫn không giữ chắc.
• Để phoi trong ống: gây nghẹt hoặc làm hỏng thiết bị phía sau.
• Thiếu khoảng tháo: phải cắt ống khi bảo trì, làm tăng thời gian dừng máy.

Kiểm tra phụ tùng khi thay thế

Nếu cần thay vòng ép, xem hạt bắp siết ống inox 304. Nếu cần thay đai ốc, tham khảo ốc inox siết hạt bắp. Với cỡ 16 mm, càng không nên mua theo ảnh: cần đối chiếu ren, chiều dài, góc côn, đường kính ngoài hạt và mã PUISHB-16.

FAQ chuyên sâu cho đầu nối phi 16

Ống 16 mm có cần giá đỡ không?

Nên có, đặc biệt khi tuyến dài, gắn thêm thiết bị hoặc chịu rung. Giá đỡ giảm tải lên vùng siết.

Có thể dùng đầu nối 16 mm cho ống 5/8 inch không?

Không mặc định. Hệ inch và hệ mét có kích thước khác nhau; phải đo OD và chọn đúng phụ kiện.

Vì sao lưu lượng vẫn thấp dù đã dùng ống OD 16?

Cần kiểm tra ID ống, lỗ thông thân, van, co, chiều dài và áp suất nguồn. OD không phải thông số duy nhất quyết định dòng.

Đầu nối có bù được sai lệch giữa hai ống không?

Không. Đây là nối thẳng. Hai ống phải được căn đồng trục trước khi siết.

Có nên siết thêm sau khi máy rung một thời gian?

Chỉ thực hiện theo quy trình bảo trì. Nếu lỏng do thiếu kẹp hoặc sai bố trí, tăng lực siết không giải quyết nguyên nhân gốc.

Trang nào liên quan trực tiếp?

So sánh với phi 12 và phi 14; quay lên trang mẹ, nhóm đầu nối inox hoặc danh mục đầu nối khí nén inox 304 để kiểm tra cấu hình thay thế.
