Đầu nối thẳng inox 304 hai đầu siết hạt bắp ống 6 mm

Mã sản phẩm: PUISHB-6

Loại: PKKN-I304-DNNINOX-PUISHB

Tồn kho:

Còn 100 sản phẩm

Giá: Liên hệ

Tên sản phẩm: Nối thẳng inox 2 đầu siết hạt bắp ống 6

Model:PUISHB-6

Vật liệu: Inox 304

Chi tiết sản phẩm
Đánh giá sản phẩm
Hướng dẫn mua hàng

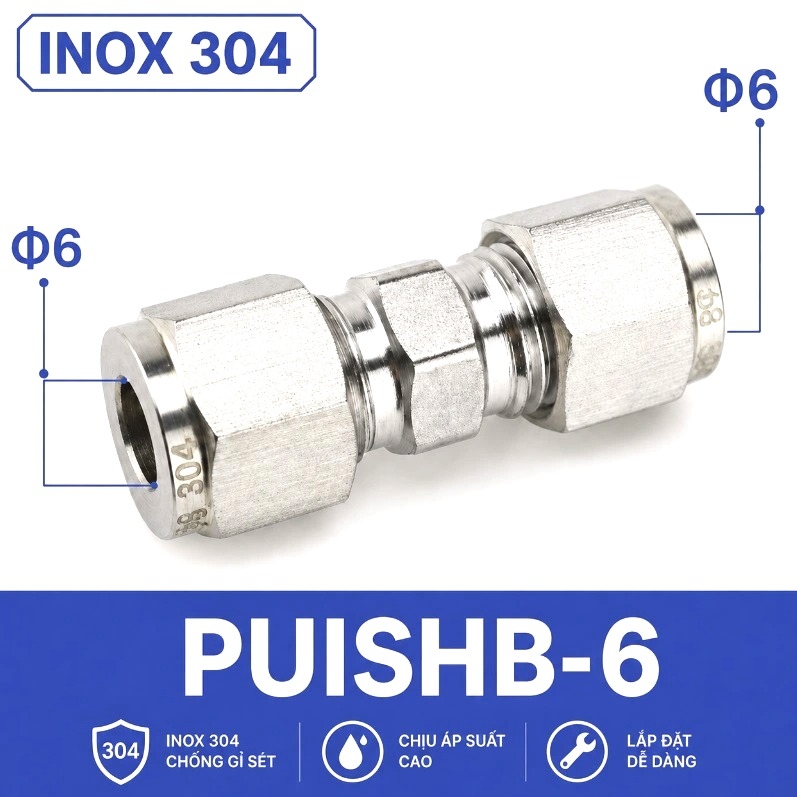

Đầu nối thẳng inox 304 hai đầu siết hạt bắp ống 6 mm

Đầu nối mã PUISHB-6 dùng để ghép hai đoạn ống có đường kính ngoài 6 mm theo một đường thẳng. Cỡ này thường được chọn khi người thiết kế cần cụm ống gọn hơn 8 mm nhưng vẫn muốn thao tác lắp đặt thuận tiện hơn loại 4 mm. Sản phẩm thuộc dải đầu nối thẳng inox 304 hai đầu siết hạt bắp và phải được chọn theo OD thực của ống, không theo kích thước lỗ trong.

Vì sao 6 mm là cỡ trung gian hữu dụng?

Trong tủ điều khiển hoặc máy có nhiều đường ống, cỡ 6 mm giúp giảm bán kính bố trí và khoảng chiếm chỗ quanh cụm van. So với ống 4 mm, tiết diện tiềm năng lớn hơn và thao tác luồn hạt, giữ ống thường dễ hơn. So với 8 mm, cụm đai ốc nhỏ hơn nên phù hợp với các cổng đặt gần nhau. Tuy nhiên, quyết định cuối cùng phải dựa vào yêu cầu dòng, chiều dài tuyến, vật liệu ống và kích thước cổng thiết bị.

Đường kính trong của ống 6 mm thay đổi theo chiều dày thành. Công thức ID = 6 − 2t cho thấy hai loại ống cùng OD vẫn có khả năng dẫn dòng khác nhau. Khi thay nhà sản xuất ống, không nên giả định lưu lượng hoặc độ cứng giữ nguyên chỉ vì nhãn ngoài đều ghi 6 mm.

Những vị trí nên cân nhắc dùng phi 6

Cỡ này phù hợp cho nhánh điều khiển khí, đường cấp cho cơ cấu nhỏ, tuyến lấy mẫu ngắn, cụm bôi trơn hoặc đường ống kim loại chạy trong hộp máy. Nó cũng hữu ích khi sửa chữa một tuyến hiện hữu đã tiêu chuẩn hóa OD 6 mm và cần nối lại mà không hàn.

Phi 6 không phải lựa chọn mặc định cho mọi đường khí. Nếu cơ cấu tiêu thụ lưu lượng cao, tuyến dài hoặc cần thời gian đáp ứng nhanh, phải kiểm tra sụt áp. Nếu ứng dụng chỉ là tín hiệu rất nhỏ và không gian cực hẹp, phiên bản 4 mm có thể hợp lý hơn.

Thông số kỹ thuật cần đối chiếu trước khi đặt

Thông số	Giá trị/ghi chú
Mã sản phẩm	PUISHB-6
Model	PUISHB-6
Ống tương thích theo kích thước	OD 6 mm
ID của ống	Tính theo OD 6 mm trừ hai lần chiều dày thành
Kiểu lắp	Nối thẳng, hai phía dùng đai ốc và hạt bắp
Vật liệu	Inox 304
Môi chất	Chỉ dùng khi vật liệu ống, phớt và đầu nối tương thích
Điều kiện vận hành	Xác nhận riêng áp suất, nhiệt độ và rung động

Kiểm tra đường kính ngoài và đường kính trong

Lau sạch ống tại vị trí đo, đặc biệt nếu có dầu hoặc lớp bọc.
Đo OD ở hai hướng vuông góc; kết quả phải gần 6 mm và ống không bị ôvan.
Đo chiều dày thành hoặc tra tài liệu ống để xác định ID phục vụ tính dòng.
Kiểm tra đầu ống không phình do cắt, không có ba via cản trở việc đưa vào thân.
Đối chiếu với mã PUISHB-6 và model PUISHB-6, tránh nhầm bộ phi 8 có hình dáng gần giống.

Nếu chỉ đo lỗ trong 6 mm rồi đặt đầu nối phi 6, khả năng sai rất cao. Một ống có ID 6 mm chắc chắn có OD lớn hơn 6 mm khi thành ống có chiều dày hữu hạn. Tên sản phẩm luôn được hiểu theo đường kính ngoài cần được hạt bắp ôm quanh.

So sánh cỡ 6 mm với 4, 8 và 10 mm

Cỡ	Ưu thế bố trí	Hạn chế cần xét	Khi chuyển sang cỡ đó
4 mm	Rất gọn	Tiết diện nhỏ, chi tiết khó thao tác hơn	Đường tín hiệu hoặc lấy mẫu lưu lượng thấp
6 mm	Cân bằng giữa gọn và dễ lắp	Không đủ cho một số nhánh cần lưu lượng lớn	Đường điều khiển, nhánh máy nhỏ
8 mm	Phổ biến, tiết diện lớn hơn	Cụm nối chiếm chỗ hơn	Nhánh cấp thông dụng hoặc cơ cấu lớn hơn
10 mm	Phù hợp lưu lượng trung bình	Cần kiểm tra không gian và tải ống	Tuyến cấp lớn hơn, không dùng để thay trực tiếp phi 6

Khoảng chênh 2 mm giữa các cỡ là đủ để hạt bắp không làm việc đúng. Không lắp hạt 8 mm lên ống 6 mm rồi tăng lực siết; lực ép sẽ không phân bố đều và đai ốc có thể chạm giới hạn ren trước khi ống được giữ chắc.

Điểm quan trọng khi lắp hai đầu

Vì đây là nối thẳng hai phía, lỗi ở một đầu có thể làm người lắp siết bù đầu còn lại. Cách làm đúng là đưa cả hai ống vào đúng chiều sâu, giữ chúng đồng tâm rồi siết từng bên theo lực tăng dần. Nếu một đoạn ống bị kéo lệch, cần chỉnh giá đỡ hoặc hướng tuyến trước, không dùng đầu nối như khớp uốn.

Ở vị trí có rung, bố trí kẹp giữ ống gần cụm nối. Rung lặp lại có thể truyền tải ngang lên vùng hạt bắp. Sau lắp đặt, kiểm tra bằng quy trình thử kín phù hợp với hệ thống và quan sát xem ống có xoay hoặc trượt khi tác động lực nhẹ hay không.

Rủi ro thường gặp riêng ở cỡ 6 mm

Nhầm ống PU 6 mm mềm với ống kim loại 6 mm và dùng cùng cơ cấu siết mà không có xác nhận.
Đầu ống bị dẹt do dùng kìm, làm hạt tiếp xúc không liên tục.
Đo trên lớp sơn hoặc lớp phủ, khiến OD đọc lớn hơn kích thước nền.
Dùng lại hạt đã ép, dẫn đến vết cắn cũ không trùng vị trí mới.
Chọn phi 6 cho tuyến cần lưu lượng cao, gây thời gian đáp ứng chậm.
Để ống ngắn nhưng căng, tạo lực kéo thường trực lên hai đầu nối.

Thay hạt bắp hoặc đai ốc đúng cách

Khi thân nối còn tốt nhưng vòng ép bị hỏng, có thể tham khảo hạt bắp siết ống. Nếu ren hoặc cạnh đai ốc bị biến dạng, xem ốc inox siết hạt bắp. Cần đối chiếu cả đường kính, chiều dài, góc côn và bước ren; nhãn phi 6 chỉ xác nhận cỡ ống, không bảo đảm mọi chi tiết phi 6 trên thị trường dùng lẫn được.
