Đầu nối xuyên vách inox 304 hai đầu siết hạt bắp ống 12 mm

Đầu nối xuyên vách inox 304 hai đầu siết hạt bắp ống 12 mm

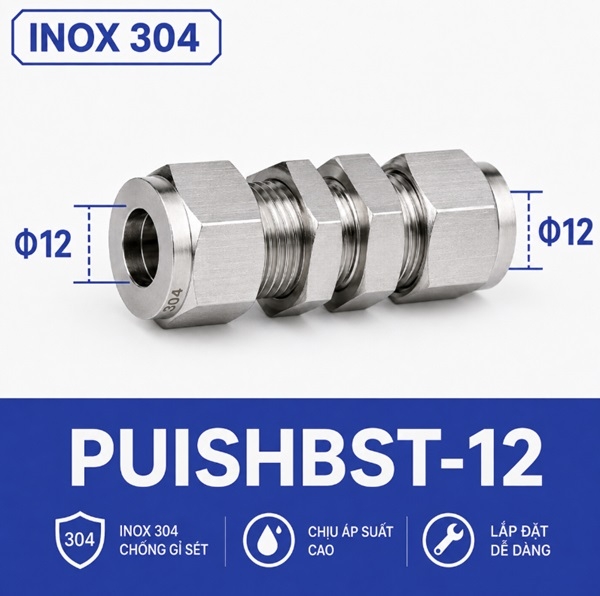

PUISHBST-12 là cấu hình xuyên vách cho hai đoạn ống OD 12 mm, mã hàng PUISHBST-12. Ở cỡ này, quyết định chọn đầu nối không còn chỉ xoay quanh việc “ống có vừa hay không”. Đường ống 12 mm thường cứng và nặng hơn nhóm 4–8 mm, vì vậy chất lượng bố trí giá đỡ, độ phẳng của tấm và đồng tâm giữa hai phía ảnh hưởng rõ đến độ ổn định sau lắp.

Phần đai ốc khóa vách tạo điểm neo tại tủ hoặc khung máy; hai đầu hạt bắp giữ từng đoạn ống. Cấu tạo này đặc biệt hữu ích khi một tuyến chính cỡ vừa phải đi xuyên mặt phân cách và cần tháo bảo trì từ từng phía. Tuy nhiên, đầu nối không nên chịu tải treo của toàn bộ đường ống.

Điều kiện nên và không nên chọn cỡ 12 mm

Nên chọn khi ống thực tế đo đúng OD 12 mm, thiết bị hai phía dùng cùng size và vị trí kết nối nằm trên tấm có đủ độ cứng. Không nên chọn chỉ vì muốn “dư lưu lượng” nếu hệ thống hiện tại là 10 mm. Việc tăng một đoạn đầu nối không thay đổi điểm nghẽn ở ống, van hoặc cổng thiết bị nhỏ hơn.

Nếu hai ống chỉ cần nối thẳng trong không gian mở, đầu nối thẳng inox 304 hai đầu siết hạt bắp 12 mm phù hợp hơn. Nếu cần đi xuyên vách và khóa cố định, PUISHBST-12 mới đúng chức năng. Sự khác biệt này giúp tránh lắp thêm kẹp tạm hoặc để ống cọ trực tiếp vào mép tấm.

Bảng thông số và câu hỏi phải xác nhận

So sánh 12 mm với 10, 14 và 16 mm

Cỡ 10 mm nhỏ hơn và dễ bố trí trong tủ chật hơn. Cỡ 14 mm là size chuyển tiếp chuyên biệt; không nên nhầm với 12 mm vì chỉ lệch 2 mm nhưng hạt bắp không thể dùng chung. Cỡ 16 mm dành cho tuyến lớn nhất của nhóm, cần tấm và giá đỡ chắc hơn. Đối với công trình cải tạo, hãy xác định size từ ống đang chạy, không chọn theo khoảng trống của lỗ cũ.

Giữa 12 và 14 mm, nhầm lẫn thường phát sinh khi lớp sơn, bụi hoặc vết kẹp làm số đo không rõ. Làm sạch ống và đo hai phương. Kết quả 12 mm phải lặp lại ổn định; nếu một phương khác nhiều, ống có thể đã bị oval và cần xử lý trước khi lắp.

Thiết kế giá đỡ và bề mặt tỳ

Đầu nối xuyên vách tạo một điểm cố định, nhưng điểm cố định này chịu phản lực từ hai tuyến. Đối với ống 12 mm, nên đặt kẹp ở khoảng hợp lý hai bên để giảm mô-men. Không dùng đai ốc khóa vách để kéo tấm mỏng về phẳng. Nếu tấm bị võng, hạt bắp có thể làm việc trong trạng thái lệch trục và vết ép quanh ống không đồng đều.

• Chừa đủ khoảng cho cờ lê ở mặt khó tiếp cận hơn.
• Kiểm tra đai ốc không tỳ lên gân nổi, mép gấp hoặc mối hàn.
• Không uốn ống ngay sát đầu nối.
• Đỡ riêng van hoặc thiết bị nặng, không treo trực tiếp lên đầu ống.
• Sau chạy thử, kiểm tra dấu hiệu tấm rung hoặc thân nối xoay.

Rủi ro do chọn sai và cách nhận biết

Dùng đầu nối 14 mm cho ống 12 mm có thể khiến hạt không co đủ. Dùng đầu nối 10 mm thì ống không vào. Tấm quá dày làm đai ốc vách thiếu số vòng ren; tấm quá mỏng và không có bề mặt tỳ phù hợp có thể bị lõm. Nếu thân đầu nối xoay khi siết đầu ống, lực có thể truyền sang tuyến phía bên kia và làm xước vị trí hạt đã ép.

Khi thấy đai ốc một phía khó siết hơn phía còn lại, cần kiểm tra ống có vào hết hay không, hạt có đúng chiều hay không và thân có đồng tâm không. Không nên dùng ống nối dài cờ lê để tăng lực vì điều đó che giấu nguyên nhân và có thể làm biến dạng ống.

Chuỗi kiểm tra nghiệm thu

1. Đối chiếu mã PUISHBST-12 và model PUISHBST-12.
2. Đo OD cả hai ống, xác nhận cùng 12 mm.
3. Kiểm tra mặt cắt ống vuông và không có vết xước sâu.
4. Xác nhận đai ốc khóa vách ăn ren đầy đủ.
5. Quan sát thân nối vuông góc với tấm.
6. Thử kéo từng ống và kiểm tra độ kín theo điều kiện vận hành.
7. Đánh dấu vị trí đai ốc nếu quy trình bảo trì cần theo dõi xoay lỏng.

Liên kết tới size và cấu hình liên quan

Trang cấp trên là đầu nối xuyên vách inox 304 hai đầu siết hạt bắp 4–16 mm. Các size so sánh gần gồm 10 mm, 14 mm và 16 mm. Có thể xem dòng đầu nối thẳng hai đầu hạt bắp để chọn đúng giữa nối tự do và nối khóa vách, hoặc trở lại danh mục đầu nối inox để tìm cấu hình khác.

FAQ dành riêng cho đầu nối xuyên vách 12 mm

Ống OD 12 mm nhưng thành rất mỏng có lắp được không?

Cần kiểm tra khả năng chịu ép của ống. OD đúng chưa đủ; ống thành mỏng có thể bị bóp méo dưới hạt bắp nếu cơ cấu không tương thích.

Có nên thêm vòng đệm hai phía vách?

Tùy thiết kế đầu nối và bề mặt tấm. Vòng đệm có thể tăng diện tích tỳ nhưng cũng làm giảm chiều dài ren còn lại, vì vậy phải kiểm tra đồng thời.

Vì sao cần kẹp cả hai phía?

Kẹp giúp giảm tải uốn và rung truyền vào thân. Với ống 12 mm, lực từ đoạn ống dài có thể đáng kể hơn nhóm cỡ nhỏ.

Có thể dùng hạt bắp 12 mm mua rời từ một đầu nối khác không?

Không chắc chắn. Ngoài lỗ cho ống, hình dạng côn, chiều dài và đường kính ngoài của hạt phải tương thích với thân và đai ốc.

Thân xuyên vách hơi nghiêng có chấp nhận được không?

Không nên. Độ nghiêng làm hai ống lệch trục, tăng tải lên hạt bắp và tạo nguy cơ rò hoặc mỏi.

Khi nào chọn 10 mm thay vì 12 mm?

Khi toàn bộ tuyến thực tế dùng OD 10 mm và yêu cầu thiết kế phù hợp với cỡ đó. Không chọn nhỏ hơn chỉ vì lỗ tấm cũ chật.
