Hạt bắp siết ống Inox 304

Hạt bắp siết ống Inox 304 – chi tiết ép giữ ống từ phi 4 đến phi 16

Hạt bắp siết ống là chi tiết kim loại được lắp bên trong đai ốc của đầu nối siết ống. Khi đai ốc được vặn vào thân nối, hạt bắp dịch chuyển theo phương dọc trục, tiếp xúc với mặt côn và ép đều quanh thành ngoài của ống. Nhờ cơ chế này, ống được giữ chắc tại vị trí lắp, hạn chế trượt khỏi đầu nối và hình thành vùng tiếp xúc kín giữa ống với cụm kết nối.

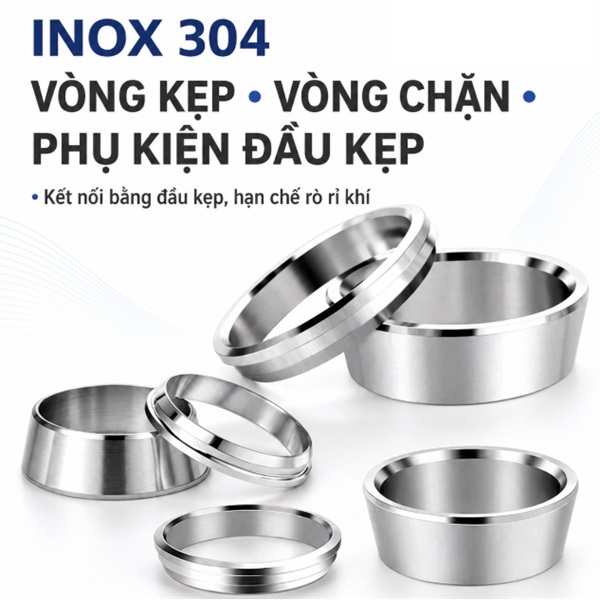

Dòng hạt bắp tại TDKMART.COM sử dụng thép không gỉ Inox 304, gồm các cỡ dành cho ống có đường kính ngoài 4, 6, 8, 10, 12, 14 và 16 mm. Mỗi cỡ phải được lựa chọn theo đường kính ngoài thực tế của ống, không chọn theo đường kính trong hoặc kích thước ước lượng bằng mắt. Chênh lệch chỉ 2 mm cũng đủ làm hạt không thể lắp, không ép chặt hoặc gây biến dạng cụm nối.

Hạt bắp nằm ở đâu trong đầu nối siết ống?

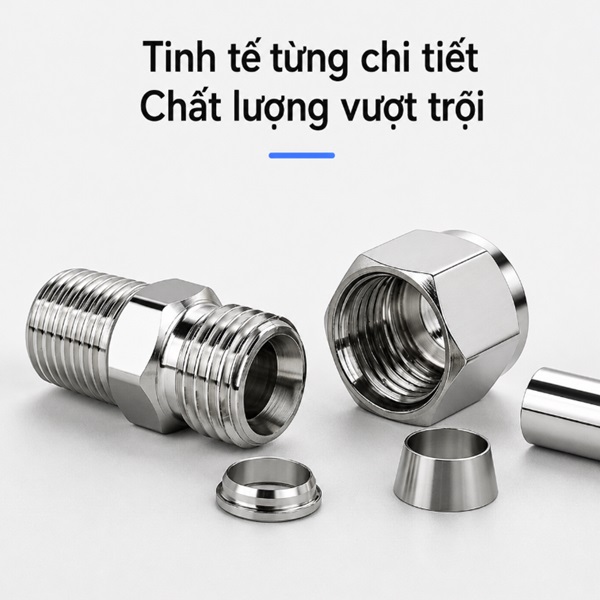

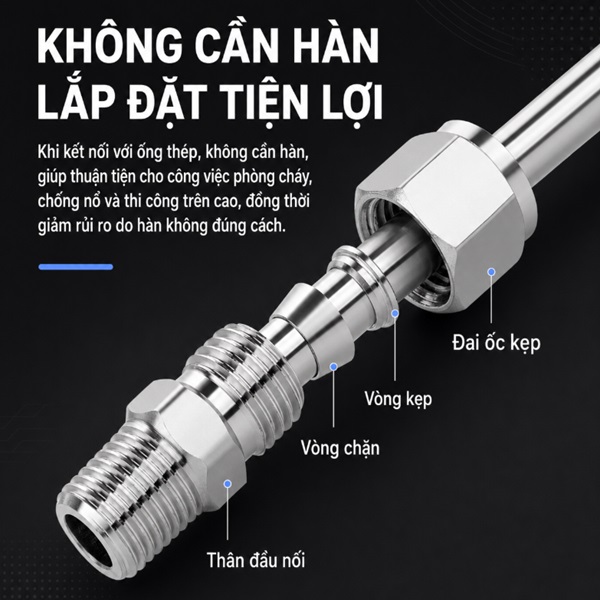

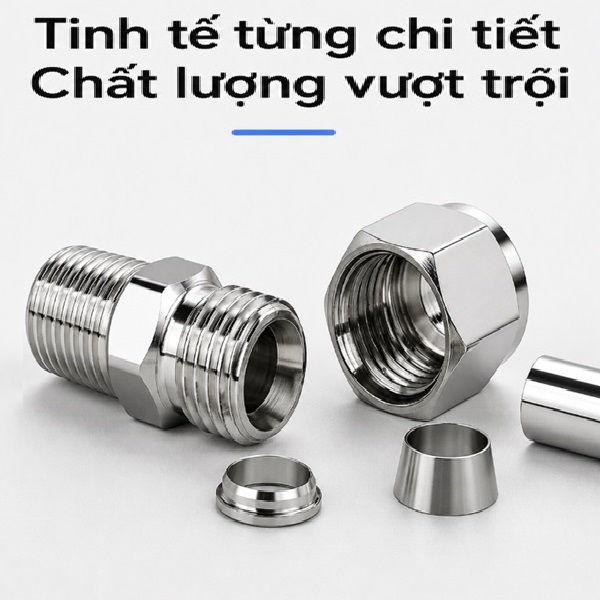

Trong một cụm kết nối hoàn chỉnh, hạt bắp nằm giữa đai ốc siết và phần côn của thân đầu nối. Trình tự lắp thường gồm đưa đai ốc vào ống trước, tiếp theo luồn hạt bắp đúng chiều, sau đó đẩy đầu ống vào thân nối và tiến hành siết đai ốc.

Khi đai ốc tiến vào ren của thân nối, mặt trong của đai ốc tạo lực đẩy lên hạt bắp. Phần côn trên thân nối khiến hạt co nhẹ theo hướng tâm và ôm quanh chu vi ống. Hạt bắp không hoạt động độc lập mà phải đồng bộ với ba thành phần:

• Ống: đúng đường kính ngoài và có bề mặt tròn đều.
• Đai ốc: đủ không gian để chứa hạt và tạo lực ép đúng hướng.
• Thân đầu nối: có mặt côn tương thích với hình dạng của hạt bắp.

Hai sản phẩm cùng ghi dùng cho ống phi 10 hoặc phi 12 chưa chắc có thể thay thế cho nhau nếu khác kiểu đầu nối, góc côn, chiều dài hạt hoặc đường kính khoang đai ốc. Khi mua hạt thay thế, nên đối chiếu cùng thân nối đang sử dụng hoặc lựa chọn theo đúng bộ sản phẩm.

Cách hiểu đường kính trong và đường kính ngoài của hạt bắp

Kích thước phi 4, phi 6, phi 8, phi 10, phi 12, phi 14 hoặc phi 16 thể hiện đường kính ngoài danh nghĩa của ống cần lắp. Đây không phải là đường kính ngoài lớn nhất của hạt bắp.

Đường kính trong của hạt bắp được gia công để có thể luồn qua ống tương ứng trước khi siết. Lỗ trong thường lớn hơn rất nhẹ so với đường kính ngoài của ống để việc lắp ráp không bị kẹt. Sau khi siết, hạt biến dạng có kiểm soát và ép vào bề mặt ngoài của ống.

Đường kính ngoài của hạt bắp phụ thuộc vào thiết kế đai ốc và thân nối. Thông số này không nên dùng riêng để xác định cỡ ống. Một hạt có lỗ trong phù hợp nhưng đường kính ngoài, chiều dài hoặc mặt côn không đúng vẫn có thể bị nghiêng, không ép đều hoặc không đi hết vào khoang lắp.

Bảng thông số chung của dòng hạt bắp Inox 304

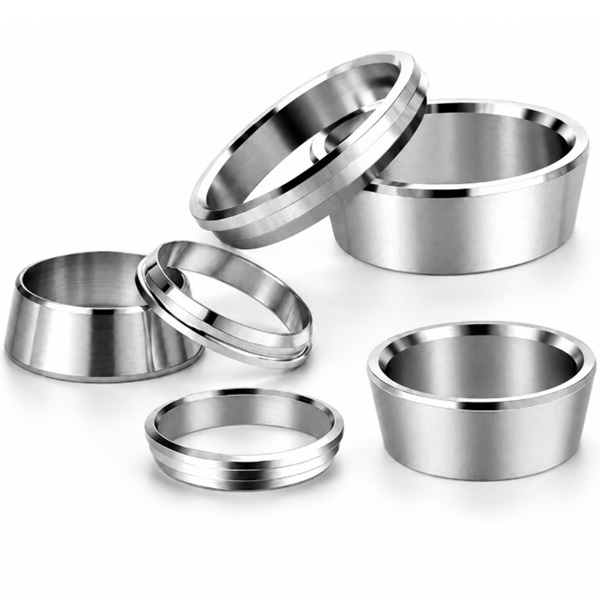

So sánh 7 cỡ hạt bắp từ phi 4 đến phi 16

Khoảng cách giữa các cỡ liền kề phần lớn là 2 mm. Tuy nhiên, không thể sử dụng hạt lớn hơn rồi siết mạnh để bù độ hở. Ví dụ, hạt phi 12 đặt lên ống phi 10 có thể trượt, ép lệch hoặc không tạo được vòng tiếp xúc liên tục. Ngược lại, hạt phi 10 không thể luồn đúng qua ống phi 12.

Phi 14 và phi 16 là hai cỡ dễ nhầm nhất khi không đo bằng thước cặp. Hạt phi 14 nhỏ hơn ống phi 16 nên không thể lắp đúng. Hạt phi 16 lắp vào ống phi 14 lại có khoảng hở ban đầu lớn, khiến người lắp phải siết sâu bất thường nhưng vẫn không chắc chắn.

Khi nào nên sử dụng hạt bắp siết ống Inox 304?

Hạt bắp phù hợp khi hệ thống sử dụng đầu nối siết cơ khí và cần tháo lắp bằng đai ốc thay vì hàn trực tiếp. Cấu tạo này thuận tiện cho việc thay ống, kiểm tra thiết bị hoặc sửa chữa từng đoạn đường ống.

Có thể lựa chọn hạt bắp Inox 304 trong các trường hợp:

• Lắp mới đầu nối thẳng, đầu nối góc, đầu nối chữ T hoặc đầu nối xuyên thành.
• Thay hạt cũ đã bị méo, xước hoặc ép sâu vào thành ống.
• Cần đồng bộ vật liệu kim loại với cụm đầu nối Inox.
• Ống phải được giữ ổn định tại vị trí kết nối mà không dùng phương pháp hàn.
• Cần dự phòng nhiều cỡ hạt cho công tác bảo trì thiết bị.

Người mua có thể xem đầy đủ các cỡ trong danh mục hạt bắp siết ống. Đối với các cụm kết nối hoàn chỉnh, có thể tham khảo thêm đầu nối nhanh Inox để lựa chọn thân nối tương ứng với đường kính ống.

Rủi ro khi chọn sai hạt bắp

Sai kích thước là nguyên nhân thường gặp khiến đầu nối đã siết nhưng ống vẫn xoay, bị trượt hoặc không nằm đồng tâm. Một số rủi ro cần lưu ý gồm:

• Chọn hạt nhỏ hơn ống: không luồn được qua ống, làm xước bề mặt hoặc biến dạng mép hạt.
• Chọn hạt lớn hơn ống: hạt không co đủ, ống vẫn lỏng dù đai ốc đã siết sâu.
• Sai góc côn: hạt chỉ tiếp xúc tại một điểm, dễ nghiêng và ép không đều.
• Sai chiều lắp: mặt ép không hướng vào phần côn của thân nối.
• Ống bị móp: hạt không thể ôm liên tục quanh toàn bộ chu vi.
• Siết quá mạnh: có thể làm hạt ăn sâu, bóp méo ống và gây khó tháo.
• Dùng lại hạt đã biến dạng: vị trí ép cũ không còn phù hợp với đoạn ống mới.

Cách chọn nhanh đúng cỡ hạt bắp

1. Làm sạch đầu ống trước khi đo.
2. Dùng thước cặp đo đường kính ngoài ở hai hướng vuông góc.
3. Đối chiếu kết quả với các cỡ 4, 6, 8, 10, 12, 14 hoặc 16 mm.
4. Kiểm tra loại thân đầu nối và hình dạng hạt bắp đang sử dụng.
5. Luồn thử hạt vào ống bằng tay, không ép cưỡng bức.
6. Đưa ống vào hết vị trí trong thân nối trước khi siết.
7. Giữ ống thẳng để hạt ép đồng tâm.

Câu hỏi thường gặp về hạt bắp siết ống

Hạt bắp phi 4 đến phi 16 được chọn theo đường kính nào?

Sản phẩm được chọn theo đường kính ngoài của ống. Không chọn theo đường kính trong vì độ dày thành ống có thể khác nhau.

Hạt bắp phi 12 có dùng cho ống phi 10 được không?

Không nên sử dụng. Khoảng hở 2 mm khiến hạt khó ép đều và không giữ chắc ống phi 10.

Hạt bắp phi 14 và phi 16 có thể dùng chung không?

Không. Mỗi cỡ tương ứng với một đường kính ngoài ống khác nhau. Cần đo bằng thước cặp trước khi lựa chọn.

Cùng là hạt bắp phi 8 nhưng có chắc chắn lắp được mọi thân nối phi 8 không?

Không chắc chắn. Ngoài lỗ trong dành cho ống phi 8, cần kiểm tra đường kính ngoài, chiều dài, mặt côn và kiểu đai ốc.

Một đầu nối thẳng hai đầu cần bao nhiêu hạt bắp?

Đầu nối thẳng có hai đầu cùng siết ống thường cần hai hạt, mỗi phía một cái. Đầu nối một đầu ren và một đầu siết ống thường chỉ cần một hạt ở phía ống.

Hạt bắp đã siết có thể tháo ra dùng cho ống mới không?

Không nên chuyển hạt đã ép sang đoạn ống khác. Hạt có thể đã tạo vết ép theo vị trí cũ, làm giảm độ đồng đều khi lắp lại.

Vì sao đai ốc đã siết chặt nhưng ống vẫn bị xoay?

Nguyên nhân có thể do chọn hạt lớn hơn ống, hạt sai kiểu, lắp ngược chiều, ống chưa vào hết thân nối hoặc bề mặt ống bị méo.

Có thể phân biệt các cỡ hạt bắp chỉ bằng mắt không?

Không nên. Các cỡ gần nhau như phi 10 và phi 12 hoặc phi 14 và phi 16 có hình dáng khá giống nhau. Cách chính xác hơn là đo lỗ trong và đối chiếu với ống thực tế.
