Đầu nối thẳng inox 304 hai đầu siết hạt bắp ống 4 mm

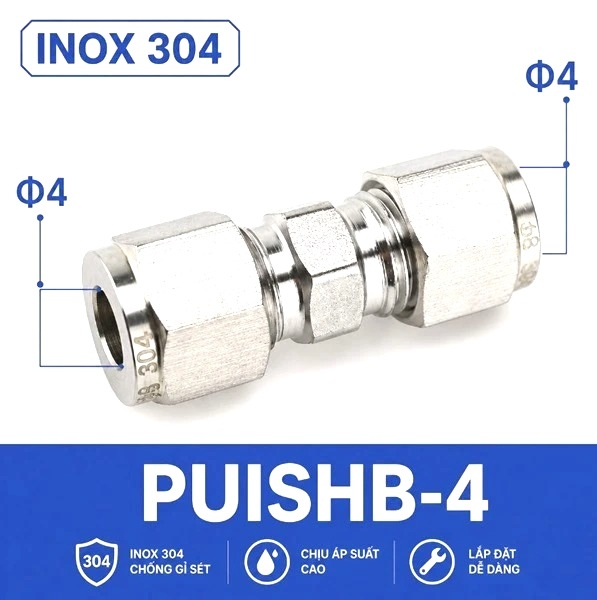

Đầu nối thẳng Inox 304 hai đầu siết hạt bắp ống 4 mm, mã PUISHB-4, ghép hai ống kim loại cùng OD 4 mm theo phương thẳng. Phi 4 là cỡ nhỏ nhất, phù hợp cụm đo, lấy mẫu và tủ có khoảng cổng hẹp. Chi tiết nhỏ khiến việc lắp đúng chiều hạt, làm sạch ba via và giữ ống đồng tâm quan trọng hơn lực siết lớn.

Sản phẩm thuộc dải đầu nối thẳng hai đầu hạt bắp 4–16 mm. Hai phía bằng nhau 4×4 mm; không đổi size, không có đầu ren và không có kết cấu khóa vào tấm.

PUISHB-4 và đường đo lường và tín hiệu lưu lượng nhỏ

Ở ống 4 mm, một vết xước tưởng như nhỏ có thể chiếm tỷ lệ đáng kể trên chu vi. Khi dùng kìm răng để giữ ống, dấu cắn trở thành điểm khiến hạt ép không đều. Cách làm phù hợp là kẹp bằng dụng cụ không phá bề mặt, cắt vuông và soi mép trước khi luồn hạt.

• ống lấy tín hiệu áp suất về cảm biến
• cụm phân tích hoặc lấy mẫu thể tích nhỏ
• đường bôi trơn định lượng trong hộp máy
• mạch phụ cần tháo kiểm tra thay vì hàn

Bảng nhận diện riêng của PUISHB-4

Đo ống 4 mm và xác định ID

Kích thước 4 mm là OD. Đo ở đoạn tròn, sạch theo hai phương. ID bằng 4 − 2t, trong đó t là chiều dày thành. Thay đổi chiều dày không đổi cỡ fitting nhưng có thể thay đổi lưu lượng, độ cứng và khả năng chịu áp của ống.

1. Xả áp và làm sạch vùng đo.
2. Đo hai phương để nhận biết oval.
3. Kiểm tra cả hai đoạn đều đúng OD.
4. Đối chiếu vật liệu, chiều dày và dung sai.
5. Chọn đúng mã, không suy ra từ đường kính thân nối.

Chuẩn bị bề mặt cho vòng ép 4 mm

Cắt vuông và loại bỏ ba via. Rãnh dọc, vết kìm hoặc vùng móp làm hạt tiếp xúc không đều. Không đánh bóng quá mức để giảm OD; nếu ống hỏng, cắt sang đoạn tốt hoặc thay mới theo quy trình kỹ thuật.

Lắp hai phía mà không tạo ứng suất thường trực

1. Luồn đai ốc và hạt đúng chiều trên từng ống.
2. Đưa ống vào thân đến vị trí thiết kế.
3. Căn hai đoạn tự nằm cùng trục trước khi siết.
4. Giữ thân, siết từng bên có kiểm soát.
5. Không dùng đai ốc để kéo hai ống lệch về tâm.
6. Thử kín và quan sát trong chu kỳ thực.

Nếu phản hồi tín hiệu chậm, không nên tăng lực siết. Hãy kiểm tra ID thực, chiều dài, cặn bẩn và số điểm đổi hướng; khi cần tiết diện lớn hơn phải đánh giá chuyển toàn nhánh sang 6 hoặc 8 mm.

Ba rủi ro cần ưu tiên ở cỡ 4 mm

• làm rơi hoặc lắp ngược chi tiết nhỏ; cần dừng và kiểm tra trước khi tăng lực siết.
• đo nhầm ID 4 mm thành OD 4 mm; cần dừng và kiểm tra trước khi tăng lực siết.
• hạt ăn quá sâu làm thu hẹp ống thành mỏng; cần dừng và kiểm tra trước khi tăng lực siết.

So sánh PUISHB-4 với cấu hình gần

Nếu cần neo thân tại tấm, xem đầu nối xuyên vách 4 mm. Phụ kiện rời có tại nhóm hạt bắp Inox 304 và nhóm đai ốc siết hạt bắp; chỉ thay khi xác nhận cùng hệ.

Tình huống bảo trì đặc trưng của cỡ 4

Khi thay đoạn ống hỏng, đánh dấu toàn bộ vùng xước hoặc móp rồi cắt bỏ. Phần còn lại phải đủ chiều dài để đi vào thân mà không bị kéo. Nếu thiếu chiều dài, thay đoạn mới thay vì dùng lực đưa hai đầu lại gần.

Sau tháo, quan sát dấu ép trên ống và hạt. Không chuyển hạt đã định hình sang vị trí khác nếu tài liệu không cho phép. Làm sạch ren, kiểm tra mặt côn và bảo đảm không có phoi kim loại trước khi lắp lại.

Phiếu chẩn đoán tại hiện trường cho PUISHB-4

Câu hỏi riêng về đầu nối 4 mm

Ống đo 4,1 mm có dùng được không?

Cần đối chiếu dung sai ống và bộ siết; không quyết định từ một lần đo.

Có dùng cho ống nhựa mềm không?

Chỉ khi có xác nhận tương thích và giải pháp đỡ lòng ống phù hợp.

Vì sao tín hiệu chậm sau khi đổi ống?

Có thể do ID nhỏ, tuyến dài, cặn hoặc lỗ thông; phải kiểm tra toàn nhánh.

Có nên dùng lại hạt bắp cũ?

Không nên mặc định tái sử dụng. Hạt có thể đã biến dạng theo vị trí cũ; hãy theo tài liệu kỹ thuật hoặc thay đúng bộ mới.

Checklist trước khi đặt PUISHB-4

• Hai ống cùng OD 4 mm.
• Mã yêu cầu là PUISHB-4.
• Cần nối thẳng tự do, không xuyên tấm và không có ren.
• Đã xác nhận ống, môi chất, áp suất, nhiệt độ.
• Có đủ khoảng cờ lê và kẹp đỡ hai phía.
• Hạt, ốc và thân thuộc cùng hệ thiết kế.

Kết luận cho cỡ 4 mm

PUISHB-4 phù hợp khi hai ống OD 4 mm cần một mối nối thẳng bằng cơ cấu hạt bắp. Chọn đúng OD, giữ đồng tâm, chuẩn bị bề mặt tốt và kiểm soát lực siết là bốn điều kiện cốt lõi. Nếu yêu cầu đổi cỡ, neo vách hoặc vào cổng ren, hãy chuyển sang loại chuyên dụng.
