Đầu nối xuyên vách inox 304 hai đầu siết hạt bắp ống 16 mm

Đầu nối xuyên vách inox 304 hai đầu siết hạt bắp ống 16 mm

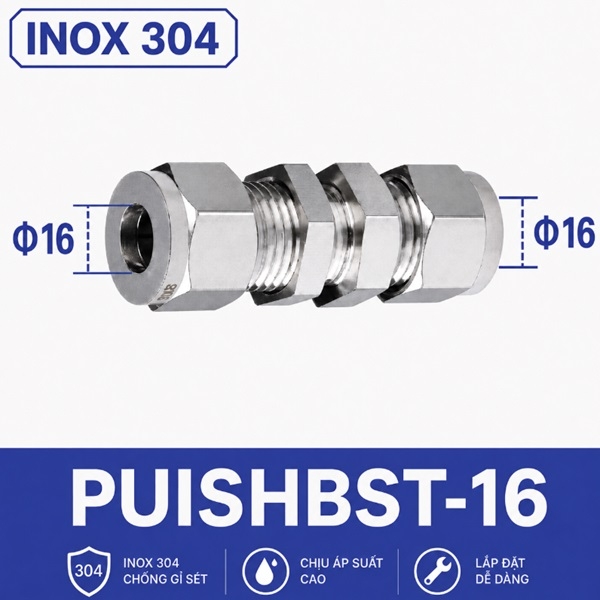

PUISHBST-16, model PUISHBST-16, là cỡ lớn nhất trong nhóm đầu nối xuyên vách 4–16 mm. Sản phẩm dùng cho hai đoạn ống có đường kính ngoài 16 mm đặt thẳng hàng qua tấm hoặc thành máy. Ở cỡ này, yêu cầu về độ cứng của vách, khoảng đặt cờ lê và giá đỡ đường ống cần được xem như phần bắt buộc của thiết kế, không phải chi tiết phụ.

Ống 16 mm có tiết diện ngoài lớn hơn nhưng lòng ống thực tế vẫn phụ thuộc bề dày thành. Đầu nối được chọn theo OD 16 mm; không thể suy luận lưu lượng, áp suất hoặc lỗ khoan chỉ từ con số này. Trước khi gia công tấm, cần có kích thước thân ren thật hoặc bản vẽ của model.

Đánh giá nhanh trước khi chọn cỡ lớn nhất

• Hai phía vách có thực sự sử dụng cùng ống OD 16 mm hay không?
• Tấm có đủ độ cứng để đai ốc khóa không làm võng hoặc xé mép lỗ?
• Đường ống đã có kẹp đỡ gần vách để giảm tải trọng lượng chưa?
• Có đủ khoảng trống cho thân, đai ốc và thao tác bằng cờ lê không?
• Chiều dài ren xuyên vách có vượt qua toàn bộ bề dày tấm và vòng đệm không?
• Thiết bị phía sau vách có đủ khoảng để rút ống khi bảo trì không?

Nếu câu trả lời còn chưa rõ, nên đo tại hiện trường trước khi đặt. Việc chọn đầu nối lớn nhất không tự động làm hệ thống tốt hơn; nó chỉ đúng khi toàn tuyến dùng đúng cỡ 16 mm.

Bảng thông số riêng của PUISHBST-16

So sánh với 14 mm, 12 mm và loại thẳng 16 mm

Cỡ 14 mm nhỏ hơn 2 mm nhưng không thể dùng chung hạt. Cỡ 12 mm thuộc nhóm trung bình và thường cần ít không gian hơn. Nếu ống thực tế là 14 hoặc 12 mm, không chọn 16 mm để “dễ lắp”; hạt lớn không tạo được lực ép chính xác. Ngược lại, ống 16 mm không thể đi qua bộ siết nhỏ hơn.

Đầu nối thẳng inox 304 hai đầu siết hạt bắp 16 mm phù hợp khi hai ống nằm cùng không gian và không cần neo vào tấm. Phiên bản PUISHBST-16 cần thiết khi vách là một phần của cấu trúc lắp. Việc phân biệt hai dòng giúp tránh để phần ren xuyên thành dư thừa hoặc phải chế thêm giá giữ cho loại thẳng.

Bố trí tấm và giá đỡ cho ống 16 mm

Trọng lượng của ống, lưu chất và các phụ kiện gắn trên tuyến có thể tạo tải uốn đáng kể. Nên bố trí kẹp đỡ ở cả hai phía, đặc biệt khi đoạn ống nằm ngang hoặc nối với van nặng. Bề mặt tấm quanh lỗ cần phẳng và đủ rộng cho đai ốc tỳ. Nếu tấm mỏng, có thể cần kết cấu gia cường theo thiết kế cơ khí của máy.

Không đặt đầu nối ngay sát mép tấm chỉ vì thân vừa lỗ. Đai ốc lớn hơn thân ren và cờ lê cần không gian quay. Cũng cần tính đường rút ống: khi bảo trì, một đoạn ống cứng 16 mm cần khoảng lùi đủ để ra khỏi thân nối.

Cách lắp giảm ứng suất dư

1. Lắp và khóa thân xuyên vách khi chưa nối ống.
2. Đưa đoạn ống cố định hơn vào trước, nhưng không dùng lực để kéo lệch tâm.
3. Điều chỉnh kẹp đỡ để ống tự nằm đúng trục với đầu nối.
4. Siết bộ hạt bắp thứ nhất, sau đó lắp phía còn lại.
5. Giữ thân bằng cờ lê khi siết để không xoay đai ốc khóa vách.
6. Kiểm tra tấm có biến dạng và ống có bị kéo căng không.
7. Thử kín, vận hành thử và quan sát rung ở điểm xuyên.

Rủi ro khi chọn sai cỡ 16 mm

Dùng bộ 16 mm trên ống 14 mm có thể khiến ống trượt dù đai ốc đã chặt. Lỗ khoan quá gần mép làm tấm dễ biến dạng dưới tải. Tấm quá dày khiến đai ốc khóa thiếu ren, còn tấm mỏng không gia cường có thể rung cùng tuyến. Nếu hai ống không đồng tâm, hạt bắp bị ép lệch và thân phải chịu mô-men liên tục.

Không nên dùng đầu nối làm điểm treo van hoặc cụm đo. Trọng lượng thiết bị cần có giá riêng. Cũng không nên tháo một phía trong khi hệ thống còn áp lực hoặc khi đoạn ống kia không được giữ, vì thân có thể xoay và truyền lực sang đai ốc khóa.

Liên kết theo cấp và theo kích thước

Trang mẹ của sản phẩm là đầu nối xuyên vách inox 304 hai đầu siết hạt bắp. Hai cỡ gần nhất để đối chiếu là 14 mm và 12 mm. Người mua cần cấu hình không khóa thành có thể xem đầu nối thẳng 16 mm; các loại đầu nối inox khác nằm tại danh mục đầu nối inox.

FAQ kỹ thuật cho đầu nối xuyên vách 16 mm

Đây có phải là lỗ xuyên vách 16 mm không?

Không. 16 mm là đường kính ngoài của ống. Lỗ phải theo thân ren của đầu nối và luôn lớn hơn OD ống theo cấu tạo cụ thể.

Tấm inox mỏng có lắp được không?

Có thể nhưng cần kiểm tra độ cứng, diện tích tỳ và tải tuyến. Tấm mỏng có nguy cơ lõm hoặc rung, nên có thể cần gia cường.

Có cần đỡ ống ngay sát đầu nối?

Nên đặt đủ gần để giảm mô-men nhưng vẫn chừa chỗ cho cờ lê và thao tác tháo ống. Khoảng cụ thể phụ thuộc kết cấu.

Có thể thay 16 mm bằng 14 mm để tiết kiệm không gian không?

Chỉ khi toàn bộ ống và thiết bị được đổi sang OD 14 mm theo thiết kế. Hai cỡ không thay trực tiếp cho nhau.

Vì sao đai ốc khóa vách tự xoay khi siết đầu ống?

Thân không được giữ đúng cách, đai ốc khóa chưa đủ chặt hoặc bề mặt tỳ không ổn định. Cần dùng hai cờ lê và kiểm tra lại tấm.

Khi nào loại thẳng 16 mm tốt hơn?

Khi chỉ cần nối hai đoạn ống trong không gian mở. Loại thẳng ngắn hơn và không có phần khóa vách không cần thiết.
