Đầu nối xuyên vách inox 304 hai đầu siết hạt bắp ống 4 mm

Đầu nối xuyên vách inox 304 hai đầu siết hạt bắp ống 4 mm

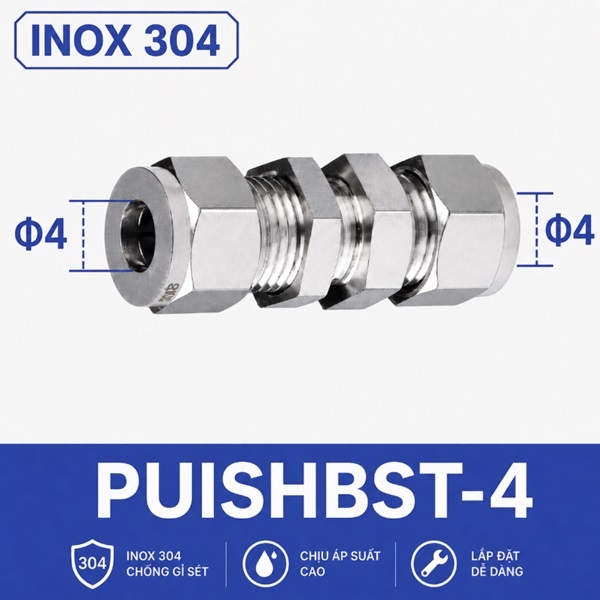

Model PUISHBST-4, mã PUISHBST-4, được thiết kế cho hai đoạn ống có đường kính ngoài đúng 4 mm đi qua một tấm hoặc thành thiết bị. Đây là cỡ nhỏ nhất trong dòng đầu nối xuyên vách inox 304 hai đầu siết hạt bắp. Giá trị của cỡ 4 mm nằm ở khả năng bố trí đường ống đo lường hoặc tuyến tín hiệu trong không gian rất hẹp, nhưng chính kích thước nhỏ cũng làm việc đo, cắt ống và giữ đồng tâm trở nên nhạy hơn.

Ống OD 4 mm không đồng nghĩa lỗ trong ống là 4 mm. Lưu lượng thực tế còn phụ thuộc bề dày thành ống. Khi thay thế một tuyến cũ, cần đo mặt ngoài bằng thước cặp; không chọn đầu nối theo đường kính lỗ ống hoặc theo ký hiệu mờ trên cuộn ống. Chỉ lệch lên 6 mm là hạt bắp không thể ép đúng bề mặt, trong khi đầu nối 4 mm sẽ không nhận ống OD 6 mm.

Cỡ 4 mm phù hợp nhất ở những vị trí nào?

PUISHBST-4 thường hợp lý tại mặt tủ phân tích, bảng thiết bị nhỏ, cụm cảm biến, tuyến lấy mẫu và các điểm xuyên tấm có mật độ chi tiết cao. Tại những vị trí này, người thiết kế ưu tiên bán kính bố trí nhỏ, khoảng cách giữa các cổng gần nhau và khả năng tháo một đoạn ống mà không làm xê dịch cả cụm. Phần khóa vách giúp thân nối đứng yên trong khi kỹ thuật viên thao tác đai ốc hạt bắp ở từng phía.

• Chọn cỡ 4 mm khi ống thực đo đạt OD 4 mm và thiết bị đầu cuối cũng dùng chuẩn 4 mm.
• Ưu tiên khi tuyến ngắn, lưu lượng không phải tiêu chí chính và không gian lắp bị giới hạn.
• Không nên dùng khi ống phải chịu va chạm thường xuyên hoặc cần lưu lượng lớn hơn khả năng của tiết diện ống thực tế.
• Không khoan lỗ xuyên tấm theo con số 4 mm; đường kính lỗ phải theo thân ren của đầu nối.

Bảng thông số riêng của PUISHBST-4

So sánh 4 mm với 6 mm, 8 mm và loại thẳng cùng size

So với đầu nối xuyên vách ống 6 mm, cỡ 4 mm gọn hơn nhưng đầu ống nhỏ nên dễ bị méo nếu cắt bằng kìm không phù hợp. Cỡ 6 mm cho thao tác cầm nắm thuận tiện hơn và thường có tiết diện dòng lớn hơn khi bề dày thành tương đương. So với phiên bản 8 mm, PUISHBST-4 phục vụ một nhóm tuyến hoàn toàn khác; không nên nâng lên 8 mm chỉ vì muốn đầu nối “chắc hơn” nếu toàn bộ thiết bị vẫn dùng ống 4 mm.

Với cùng ống OD 4 mm, đầu nối thẳng inox 304 hai đầu siết hạt bắp 4 mm dùng để ghép hai đoạn ống trong không gian mở. PUISHBST-4 thêm chức năng neo vào vách. Nếu điểm nối nằm ngay giữa tủ mà không có tấm gá, loại thẳng gọn hơn; nếu ống phải đi qua thành tủ, loại xuyên vách giúp tách tải và tạo bố cục rõ ràng.

Quy trình lắp ưu tiên độ chính xác

1. Dùng thước cặp kiểm tra ống ở hai hướng. Nếu mặt cắt bị oval, cắt bỏ đoạn lỗi rồi đo lại.
2. Chọn vị trí lỗ có đủ khoảng cho đai ốc khóa và cờ lê nhỏ ở cả hai phía.
3. Đo thân ren xuyên vách, khoan lỗ đúng kích thước và xử lý sạch ba via.
4. Khóa thân đầu nối vào vách trước; giữ một phía bằng cờ lê để tránh xoay thân.
5. Luồn đai ốc và hạt bắp đúng chiều vào ống 4 mm, đưa ống vào hết cữ rồi siết đều.
6. Kiểm tra bằng lực kéo nhẹ và thử kín theo quy trình của hệ thống.

Vì ống nhỏ, không nên siết bằng cảm giác “càng chặt càng tốt”. Hạt bắp có thể ăn sâu làm bóp méo tiết diện, gây nứt mỏi gần vết siết hoặc khiến lần bảo trì sau rất khó tháo. Nếu đầu ống đã có vết hằn sâu từ lần lắp cũ, nên cắt về đoạn tròn đều thay vì cố giữ nguyên vị trí.

Rủi ro đặc trưng khi chọn sai cỡ 4 mm

Nhầm ống 4 mm với ống hệ inch có kích thước gần nhau là một rủi ro cần chú ý. Một ống nhìn gần giống nhưng OD không đúng có thể luồn vào hạt song không tạo được vòng ép đều. Tại tủ có nhiều cổng sát nhau, lỗ khoan lệch vài milimét cũng làm các đai ốc va nhau hoặc không còn chỗ đặt cờ lê. Ngoài ra, tuyến 4 mm mảnh nên dễ truyền lực bẻ vào cổ đầu nối nếu không có kẹp dẫn hướng gần vách.

Liên kết chọn đúng trong cùng hệ

Nếu dự án có nhiều cỡ, có thể chuyển ngang sang phiên bản 6 mm hoặc phiên bản 8 mm. Trang tổng hợp nằm tại đầu nối xuyên vách inox 304 hai đầu siết hạt bắp; cấp danh mục rộng hơn là đầu nối inox. Khi thay riêng chi tiết ép ống, cần đối chiếu hạt bắp siết ống theo đúng hình dạng của bộ nối, không chỉ theo số 4 mm.

FAQ chuyên sâu cho đầu nối xuyên vách ống 4 mm

Ống có đường kính trong 4 mm có dùng PUISHBST-4 được không?

Chưa thể kết luận. Model được chọn theo đường kính ngoài 4 mm. Ống ID 4 mm có thể có OD lớn hơn tùy bề dày thành và khi đó không phù hợp.

Cỡ 4 mm có dùng cho ống nhựa mềm được không?

Cần đánh giá độ cứng và khả năng chịu ép của ống. Cơ cấu hạt bắp có thể làm ống mềm biến dạng; không nên mặc định phù hợp chỉ vì OD đúng 4 mm.

Vì sao ống vẫn xoay sau khi siết?

Có thể do hạt sai size, sai chiều, ống chưa vào hết cữ, bề mặt ống xước hoặc bộ hạt không đồng bộ với thân nối. Cần tháo kiểm tra thay vì tiếp tục tăng lực.

Có thể dùng đầu nối 6 mm kèm ống lót để nhận ống 4 mm không?

Không nên tự chế nếu không có phụ kiện chuyển cỡ được thiết kế riêng. Ống lót có thể lệch, tạo thêm bề mặt rò và làm mất khả năng giữ cơ học.

Nên đặt điểm kẹp ống cách vách bao xa?

Khoảng cách phụ thuộc độ cứng ống và rung động thực tế. Nguyên tắc là đặt đủ gần để giảm mô-men bẻ tại đầu nối nhưng vẫn chừa chỗ thao tác đai ốc.

Khi nào nên chuyển sang loại thẳng 4 mm?

Khi không có vách cần khóa và chỉ cần ghép hai đoạn ống. Khi đó đầu nối thẳng ống 4 mm thường cho cụm ngắn và đơn giản hơn.
