Đầu nối xuyên vách inox 304 hai đầu siết hạt bắp ống 6 mm

Đầu nối xuyên vách inox 304 hai đầu siết hạt bắp ống 6 mm

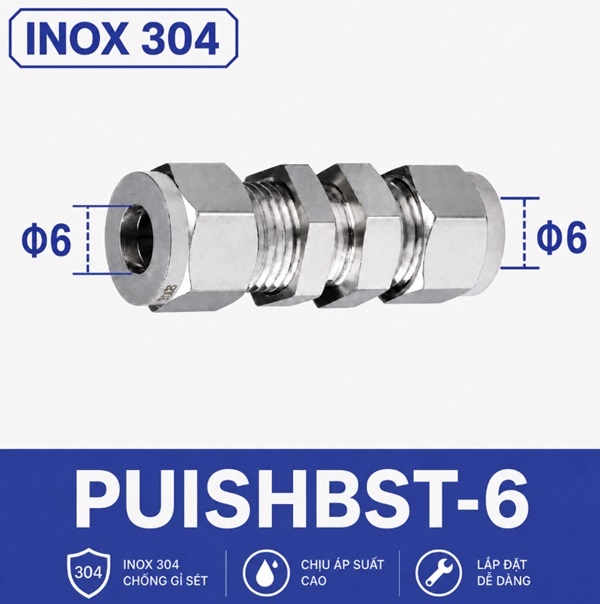

PUISHBST-6, model PUISHBST-6, là đầu nối dành cho hai ống có đường kính ngoài 6 mm được bố trí xuyên qua thành tủ hoặc tấm gá. Cỡ 6 mm thường xuất hiện ở nhánh điều khiển nhỏ, đường dẫn tới cơ cấu chấp hành, cụm đo áp hoặc các tuyến phụ trợ cần gọn nhưng vẫn đủ thuận tiện để kỹ thuật viên cầm ống, căn thẳng và siết đai ốc.

Điểm cần xác nhận trước khi mua không phải “ống nhìn gần bằng 6 mm” mà là số đo OD bằng thước cặp. Kích thước 6 mm không mô tả đường kính trong, lưu lượng hay lỗ khoan trên thành. Một ống có OD 6 mm nhưng thành dày sẽ có lòng ống nhỏ hơn ống thành mỏng; do đó lựa chọn lưu lượng phải dựa trên thông số ống, còn lựa chọn đầu nối dựa trên OD.

Bài toán bố trí của cỡ 6 mm

So với cỡ 4 mm, ống 6 mm cứng và dễ thao tác hơn, nhưng khoảng đai ốc cũng lớn hơn. Khi bố trí nhiều cổng trên một tấm, cần kiểm tra khoảng cách tâm lỗ để hai đai ốc khóa vách không chạm nhau và vẫn đặt được cờ lê. Cỡ này phù hợp cho tủ máy có mật độ trung bình, các đường điều khiển đi từ ngoài vào trong hoặc các cụm skid nhỏ muốn cố định tuyến ngay tại mặt phân cách.

Nên chọn PUISHBST-6 khi tuyến hiện có đã tiêu chuẩn hóa OD 6 mm, hai phía vách đều cần tháo lắp bằng cơ cấu hạt bắp và thân đầu nối phải được khóa cố định. Không cần dùng phiên bản xuyên vách nếu ống không đi qua tấm; trong trường hợp đó, đầu nối thẳng inox 304 hai đầu siết hạt bắp ống 6 mm là lựa chọn trực tiếp hơn.

Thông số nhận diện PUISHBST-6

Ba lựa chọn gần nhất: 4 mm, 8 mm và 10 mm

Cỡ xuyên vách 4 mm nhỏ hơn, hợp tuyến lấy mẫu hoặc tín hiệu rất gọn nhưng nhạy với méo đầu ống. Cỡ 8 mm cho tiết diện ống lớn hơn và thường được ưu tiên khi nhánh cần dư địa lưu lượng. Cỡ 10 mm đã chuyển sang nhóm trung bình, đòi hỏi nhiều không gian hơn cho thân nối và bán kính đi ống. Không cỡ nào thay thế cho cỡ 6 mm nếu thiết bị và ống thực tế vẫn là OD 6 mm.

Trong nhiều dự án, người mua phân vân giữa 6 và 8 mm vì chênh lệch nhìn bằng mắt không lớn. Hãy đo ở đoạn ống không bị kẹp. Nếu thước hiển thị gần 6 mm ở hai phương, chọn PUISHBST-6; nếu gần 8 mm, chọn model 8 mm. Không dùng siết sâu để bù chênh 2 mm.

Trình tự kiểm tra trước khi khoan tấm

• Đặt đầu nối lên bản vẽ hoặc dưỡng thật để kiểm tra khoảng đai ốc, không chỉ vẽ tâm lỗ.
• Đo bề dày tấm cùng lớp sơn, vòng đệm hoặc lớp che phủ có thể làm giảm chiều dài ren còn lại.
• Chừa đoạn ống thẳng trước hạt bắp; không uốn sát ngay tại miệng đầu nối.
• Định hướng tuyến để lực kéo dọc ống không làm đai ốc khóa vách tự lỏng.
• Nếu tấm mỏng, cân nhắc bề mặt tỳ hoặc vòng đệm phù hợp để tránh lõm tấm khi siết.

Sau khi khóa thân nối, mỗi đầu ống nên được lắp riêng. Cắt vuông, làm sạch mép, luồn đủ đai ốc và hạt bắp, đẩy ống vào vị trí rồi siết theo hướng dẫn của bộ nối. Khi thử kéo, mục tiêu là xác nhận ống được giữ ổn định; không giật mạnh làm toàn bộ tấm hoặc tuyến chịu tải không cần thiết.

Rủi ro khi chọn sai hoặc lắp sai cỡ 6 mm

Nếu dùng hạt 8 mm cho ống 6 mm, đai ốc có thể đi sâu nhưng hạt vẫn không ôm liên tục quanh ống. Nếu ép hạt 4 mm vào ống 6 mm, mép hạt hoặc bề mặt ống có thể bị cào xước. Khi lỗ xuyên vách quá rộng, thân nối dễ nghiêng dưới tải của hai đoạn ống. Khi lỗ quá sát gân tủ, người lắp chỉ siết được một phía và để đai ốc khóa chưa đủ chặt.

Một rủi ro ít được chú ý là chọn đúng OD nhưng sai loại ống. Ống thành quá mỏng có thể bị bóp khi siết; ống có độ cứng hoặc bề mặt không phù hợp có thể không tạo vùng tiếp xúc ổn định. Cần xác nhận ống tương thích với đầu nối hạt bắp, đặc biệt khi dùng ngoài nhóm ống kim loại thông dụng.

Liên kết từ trang 6 mm đến các nhóm liên quan

Quay về danh mục đầu nối xuyên vách hai đầu siết hạt bắp để xem toàn bộ 4–16 mm. Có thể so sánh ngang với 4 mm và 8 mm, hoặc đối chiếu cấu hình không khóa vách tại dòng đầu nối thẳng hai đầu hạt bắp. Danh mục cấp trên đầu nối inox giúp tìm các kiểu ren, ghim ống và siết ống khác.

FAQ riêng cho PUISHBST-6

Ống đo 6,1 mm có lắp được không?

Không nên kết luận chỉ từ một điểm đo. Hãy đo nhiều vị trí, kiểm tra độ oval và dung sai của cả ống lẫn bộ nối. Nếu OD vượt giới hạn phù hợp của model, không ép cưỡng bức.

Có thể khoan lỗ 6 mm để lắp đầu nối này không?

Không. 6 mm là OD ống. Lỗ tấm phải lớn hơn thân ren xuyên vách theo kích thước thực tế của đầu nối.

Tại sao cần giữ thân bằng hai cờ lê?

Một cờ lê giữ thân hoặc đai ốc khóa, cờ lê còn lại siết đầu ống. Cách này hạn chế truyền mô-men làm xoay thân và xoắn tuyến phía bên kia.

Cỡ 6 mm có phù hợp cho tuyến rung không?

Có thể dùng nếu hệ thống được đỡ đúng, nhưng không nên để đầu nối gánh rung của đoạn ống dài. Bổ sung kẹp ống và kiểm tra định kỳ là cần thiết.

Hạt bắp 6 mm đã siết có tái sử dụng được không?

Không nên mặc định tái sử dụng. Hạt có thể đã biến dạng theo vị trí cũ. Khi tháo, cần kiểm tra vết ép và khuyến nghị của nhà sản xuất.

Khi nào 8 mm hợp lý hơn 6 mm?

Khi thiết kế yêu cầu ống OD 8 mm và các thiết bị liên quan cũng hỗ trợ cỡ đó. Không nâng size riêng đầu nối nếu hai đầu tuyến vẫn là ống 6 mm.
