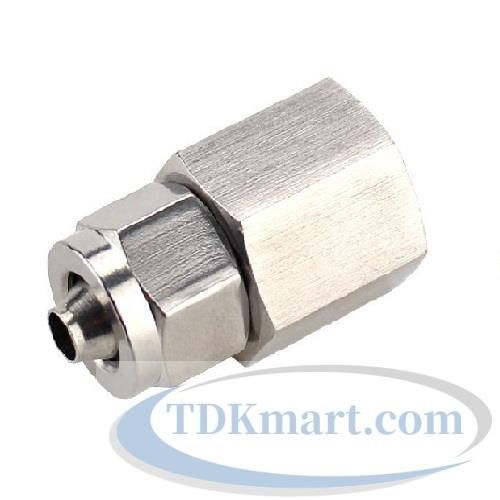

Đầu nối thẳng Inox 304 siết ống 10 mm – ren trong 3/8

Đầu nối thẳng Inox 304 siết ống 10 mm – ren trong 3/8 mang mã PCFISO10-03, model SO-IPCF10-03. Khi tuyến mạch điều khiển và nhánh chấp hành cỡ trung gặp cổng ren trung bình, PCFISO10-03 tạo đường nối thẳng và cho phép tháo kiểm tra có chủ đích. Hiệu quả của mối nối phụ thuộc nhiều vào đầu ống, chuẩn ren và cách đỡ tuyến hơn là lực siết đơn thuần.

Thân được giới thiệu bằng Inox 304. Trước khi đưa vào máy, cần xác nhận vật liệu chi tiết làm kín, cấu tạo đầu kẹp, chuẩn ren, áp suất, nhiệt độ và môi chất theo dữ liệu của đúng lô hàng. Nội dung dưới đây tập trung vào cách chọn, lắp và kiểm soát rủi ro cho riêng cặp 10 mm – 3/8.

Thông tin nhận diện PCFISO10-03

Vì sao cặp 10 mm – 3/8 cần được tách riêng

Mạch điều khiển và nhánh chấp hành cỡ trung có yêu cầu bố trí khác với các tuyến OD lân cận. Đồng thời, cổng ren trung bình đặt ra điều kiện riêng về dụng cụ, khoảng thao tác và chuẩn ren. Do đó, thay một trong hai kích thước sẽ tạo ra một phương án kỹ thuật khác, không phải chỉ là đổi tên gọi.

Đối chiếu chuẩn ren thực tế thay vì chỉ nhìn đường kính ngoài. Ở phía ống, dễ bố trí trong cụm máy nhưng vẫn phải chừa khoảng cho thao tác siết. Cách tiếp cận này giúp tránh chọn đúng một phía nhưng sai phía còn lại.

Kiểm soát ren trong và chi tiết ghép

Đầu ren trong 3/8 làm việc với một chi tiết ren ngoài tương thích. Cỡ danh nghĩa chỉ là bước đầu; khả năng ghép còn phụ thuộc hệ ren, bước ren, góc biên dạng và dạng côn hay song song. Nhầm chuẩn có thể vẫn vào được vài vòng đầu nhưng sẽ mất đồng tâm hoặc hư bề mặt ren.

Trước khi lắp, làm sạch cả hai phía, kiểm tra sứt mẻ và thử vặn bằng tay. Nếu cần vật liệu làm kín ren, chọn loại tương thích với lưu chất, nhiệt độ và quy trình vệ sinh. Không để băng hoặc keo thừa lọt vào lòng dẫn. Với cổng ren trung bình, nên dùng dụng cụ vừa vặn lên phần lục giác của thân.

Độ sạch của hệ thống

Trong mạch khí sạch hoặc thiết bị đo, bụi từ cắt ống, mạt ren và vật liệu làm kín thừa có thể đi sâu vào van. Chuẩn bị đầu ống ở khu vực sạch, thổi hoặc làm sạch theo quy trình được phép, đồng thời che hai đầu phụ kiện cho tới lúc lắp.

Đường kính OD 10 mm không nói lên đường kính trong; lưu lượng còn phụ thuộc độ dày thành ống và tiết diện nhỏ nhất trong toàn tuyến. Khi tính sụt áp, cần dùng dữ liệu thực của ống, đầu nối, chiều dài, số lần đổi hướng và lưu lượng đỉnh.

Khi nào nên đổi sang cấu hình khác

Biến thể này hợp khi cần ống OD 10 mm đi thẳng vào một chi tiết ren ngoài 3/8. Nếu phía thiết bị là ren trong, hãy chuyển sang kiểu siết ống – ren ngoài. Nếu cần tháo ống thường xuyên và điều kiện cho phép, kiểu ghim ống – ren trong có thể thuận tiện hơn.

Việc đổi cấu hình phải dựa trên chuẩn ren, vật liệu ống, môi chất, áp suất và yêu cầu bảo trì, không chỉ dựa vào hình ảnh. Trường hợp tuyến đổi hướng ngay tại cổng, co cùng kiểu đầu nối thường giúp giảm bán kính uốn và tải ngang.

Lập hồ sơ nghiệm thu

Hồ sơ cho điểm nối nên gồm mã PCFISO10-03, model SO-IPCF10-03, OD 10 mm, ren trong 3/8, loại ống, phương án làm kín ren và kết quả thử. Ảnh sau lắp nên thấy rõ hướng tuyến, vị trí kẹp đỡ và khoảng thao tác.

Các thông số áp suất, nhiệt độ và môi chất phải lấy từ tài liệu đang được áp dụng cho đúng lô hàng. Nếu chưa có xác nhận, ghi rõ “chờ duyệt kỹ thuật” thay vì sao chép con số chung. Cách này giúp bộ phận vận hành biết giới hạn nào đã được kiểm chứng.

Trình tự kiểm tra trước khi cấp áp

• Đối chiếu mã PCFISO10-03, model SO-IPCF10-03, OD 10 mm và ren trong 3/8.
• Xác nhận ống tròn, sạch, không nứt, không xước sâu và được cắt vuông.
• Xác nhận chi tiết ren ngoài ghép cùng đúng hệ ren, sạch và không biến dạng.
• Bảo đảm thân thẳng trục, tuyến ống có kẹp đỡ và không chịu lực uốn cưỡng bức.
• Kiểm tra theo áp từng bước trong giới hạn đã duyệt; xả áp trước mọi điều chỉnh.

Đối chiếu các lựa chọn lân cận

Nếu muốn giữ OD 10 mm nhưng đổi cỡ cổng, hoặc giữ ren 3/8 nhưng đổi đường ống, có thể so sánh trực tiếp: siết ống 10 mm – ren trong 1/8; siết ống 10 mm – ren trong 1/2; siết ống 10 mm – ren trong 1/4; siết ống 14 mm – ren trong 3/8; siết ống 12 mm – ren trong 3/8. Các lựa chọn này giúp kỹ sư kiểm tra phương án chuyển cỡ mà không rời khỏi cùng kiểu thân.

Để xem toàn bộ ma trận, trở về nhóm đầu nối thẳng Inox 304 siết ống – ren trong. Ở cấp rộng hơn, hệ đầu nối nhanh Inox hỗ trợ đối chiếu thêm kiểu thẳng, co, ren ngoài, ren trong và các cơ chế giữ ống khác.

Phiếu khảo sát riêng cho mã PCFISO10-03

Tám điểm dưới đây được tổ chức cho đúng cặp 10 mm – 3/8. Có thể đưa nguyên tắc kiểm tra vào biểu mẫu bảo trì của vị trí sử dụng PCFISO10-03; mỗi dòng cần có bằng chứng đo hoặc ảnh thay vì đánh dấu theo cảm tính.

• Nghiệm thu đầu ống cho PCFISO10-03: xác nhận vật liệu tiếp xúc tại phía ống OD 10 mm; ghi mã SO-IPCF10-03, người kiểm tra và kết luận cùng ảnh hiện trường có thước chuẩn. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO10-03 cho tới khi kỹ thuật xác nhận.
• Xác minh cổng thiết bị cho PCFISO10-03: đo lại bằng thước cặp tại phía ren trong 3/8; ghi mã SO-IPCF10-03, người kiểm tra và kết luận trước khi duyệt phương án làm kín. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO10-03 cho tới khi kỹ thuật xác nhận.
• Ghi nhận điều kiện chạy cho PCFISO10-03: ghi riêng dữ liệu chưa xác nhận tại phía ống OD 10 mm; ghi mã SO-IPCF10-03, người kiểm tra và kết luận để dữ liệu mua và dữ liệu lắp khớp nhau. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO10-03 cho tới khi kỹ thuật xác nhận.
• Đánh giá thao tác bảo trì cho PCFISO10-03: đánh giá tải rung truyền tới ống tại phía ren trong 3/8; ghi mã SO-IPCF10-03, người kiểm tra và kết luận theo quy trình an toàn của nhà máy. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO10-03 cho tới khi kỹ thuật xác nhận.
• Chốt dữ liệu mua hàng cho PCFISO10-03: ghi mốc thay thế dự kiến tại phía ống OD 10 mm; ghi mã SO-IPCF10-03, người kiểm tra và kết luận trước lần cấp áp đầu tiên. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO10-03 cho tới khi kỹ thuật xác nhận.
• Theo dõi sau lắp cho PCFISO10-03: so sánh với mẫu đã vận hành tại phía ren trong 3/8; ghi mã SO-IPCF10-03, người kiểm tra và kết luận trước khi khóa mã đặt hàng. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO10-03 cho tới khi kỹ thuật xác nhận.
• Kiểm soát phụ tùng cho PCFISO10-03: xem lại khoảng cờ lê tại phía ống OD 10 mm; ghi mã SO-IPCF10-03, người kiểm tra và kết luận để ca sau có thể truy vết. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO10-03 cho tới khi kỹ thuật xác nhận.
• Khảo sát tại máy cho PCFISO10-03: lập tiêu chí dò rò tại phía ren trong 3/8; ghi mã SO-IPCF10-03, người kiểm tra và kết luận trong phiếu nghiệm thu của cụm. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO10-03 cho tới khi kỹ thuật xác nhận.

Câu hỏi thường gặp

10 mm có phải là đường kính trong của ống không?

Không. Trong tên cấu hình này, 10 mm được dùng để nhận diện đường kính ngoài của ống tại đầu siết. Đường kính trong phụ thuộc độ dày thành ống và phải lấy từ thông số ống thực tế.

Có thể ghép mọi ren ngoài 3/8 vào đầu này không?

Không nên kết luận chỉ từ cỡ danh nghĩa. Cần khớp hệ ren, bước ren, biên dạng và kiểu côn hoặc song song. Nếu thiếu dữ liệu, hãy đối chiếu mẫu hoặc tài liệu thiết bị trước khi lắp.

Inox 304 có dùng được với mọi lưu chất không?

Không. Khả năng phù hợp còn tùy hóa chất, nồng độ, nhiệt độ, clorua, chu kỳ vệ sinh và vật liệu của các chi tiết khác. Yêu cầu kỹ thuật cần được xác nhận cho từng môi trường.

Khi nào nên chọn đầu ghim thay cho đầu siết?

Đầu ghim thuận tiện khi cần tháo lắp nhanh và ống, áp suất, nhiệt độ đều nằm trong phạm vi cho phép. Đầu siết phù hợp khi quy trình ưu tiên cơ chế kẹp bằng đai siết. Có thể so sánh với biến thể ghim ống – ren trong trước khi quyết định.

Chốt lựa chọn cho PCFISO10-03

Đầu nối thẳng Inox 304 siết ống 10 mm – ren trong 3/8 phù hợp khi bản vẽ yêu cầu chính xác ống OD 10 mm, đầu nhận ren ngoài 3/8, thân thẳng và vật liệu Inox 304. Trước khi đặt, hãy gửi đủ mã hàng, ảnh cổng, chuẩn ren, loại ống, lưu chất cùng điều kiện vận hành. Một bộ dữ liệu rõ ràng giúp giảm nhầm biến thể và rút ngắn thời gian nghiệm thu.
