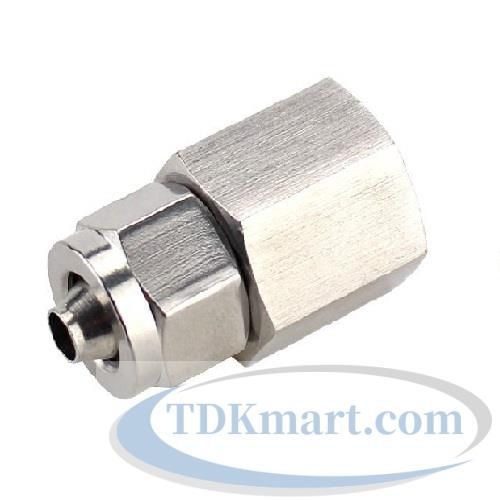

Đầu nối thẳng Inox 304 siết ống 8 mm – ren trong 1/8

Đầu nối thẳng Inox 304 siết ống 8 mm – ren trong 1/8 mang mã PCFISO8-01, model SO-IPCF8-01. Trong cụm cảm biến, van nhỏ hoặc cơ cấu phụ, cặp kích thước 8 mm – 1/8 cần được đọc như hai điều kiện lắp độc lập. PCFISO8-01 dùng đầu siết cho ống và đầu ren trong để nhận chi tiết ren ngoài; lựa chọn đúng giúp tránh dùng đầu chuyển trung gian không cần thiết.

Thân được giới thiệu bằng Inox 304. Trước khi đưa vào máy, cần xác nhận vật liệu chi tiết làm kín, cấu tạo đầu kẹp, chuẩn ren, áp suất, nhiệt độ và môi chất theo dữ liệu của đúng lô hàng. Nội dung dưới đây tập trung vào cách chọn, lắp và kiểm soát rủi ro cho riêng cặp 8 mm – 1/8.

Thông tin nhận diện PCFISO8-01

Vì sao cặp 8 mm – 1/8 cần được tách riêng

Đường khí điều khiển gọn có yêu cầu bố trí khác với các tuyến OD lân cận. Đồng thời, cổng ren nhỏ đặt ra điều kiện riêng về dụng cụ, khoảng thao tác và chuẩn ren. Do đó, thay một trong hai kích thước sẽ tạo ra một phương án kỹ thuật khác, không phải chỉ là đổi tên gọi.

Tránh dùng lực lớn vì thành ren và vùng lắp thường nhỏ. Ở phía ống, phù hợp không gian hẹp khi ống được đỡ đúng cách và không bị kéo lệch. Cách tiếp cận này giúp tránh chọn đúng một phía nhưng sai phía còn lại.

Gợi ý cho đội thiết kế máy

Khi đưa đầu nối thẳng inox 304 siết ống 8 mm – ren trong 1/8 vào bản vẽ, cần thể hiện cả OD ống, cỡ và chuẩn ren, vật liệu, hướng trục, vùng thao tác cùng điều kiện lưu chất. Việc chỉ ghi “đầu nối 8” dễ khiến bộ phận mua hàng bỏ sót cỡ ren 1/8.

Trong bố trí cụm, hãy để đủ khoảng tháo đai ốc mà không phải dỡ các thiết bị lân cận. cảm biến, van nhỏ hoặc cơ cấu phụ là một bối cảnh phù hợp để đánh giá biến thể này, nhưng quyết định cuối cùng vẫn cần dựa vào lưu lượng, áp suất, nhiệt độ, rung và lịch vệ sinh thực tế.

Đánh giá vật liệu theo môi trường

Thân Inox 304 là cơ sở tốt cho nhiều khu vực ẩm và môi trường công nghiệp thông thường, nhưng tên vật liệu không thay thế việc kiểm tra tương thích. Lưu chất, nồng độ hóa chất, ion clorua, nhiệt độ, chu kỳ rửa và khả năng ăn mòn khe đều ảnh hưởng đến tuổi thọ.

Cần xác nhận thêm vật liệu của chi tiết làm kín và chi tiết kẹp vì đây là những phần tiếp xúc trực tiếp với ống hoặc lưu chất. Nếu dùng trong thực phẩm, y tế hay hóa chất, yêu cầu hồ sơ vật liệu và quy trình vệ sinh phải được đặt riêng; không nên suy luận chỉ từ thân Inox 304.

Khi nào nên đổi sang cấu hình khác

Biến thể này hợp khi cần ống OD 8 mm đi thẳng vào một chi tiết ren ngoài 1/8. Nếu phía thiết bị là ren trong, hãy chuyển sang kiểu siết ống – ren ngoài. Nếu cần tháo ống thường xuyên và điều kiện cho phép, kiểu ghim ống – ren trong có thể thuận tiện hơn.

Việc đổi cấu hình phải dựa trên chuẩn ren, vật liệu ống, môi chất, áp suất và yêu cầu bảo trì, không chỉ dựa vào hình ảnh. Trường hợp tuyến đổi hướng ngay tại cổng, co cùng kiểu đầu nối thường giúp giảm bán kính uốn và tải ngang.

Sai sót thường gặp khi đặt hàng

Ba nhầm lẫn dễ gặp là dùng đường kính trong thay cho OD, coi 1/8 inch là số đo trực tiếp bằng thước, và bỏ qua chuẩn ren. Một lỗi khác là chọn đúng tên nhưng nhầm ren trong với ren ngoài. Phiếu yêu cầu nên có ảnh cổng, ảnh nhãn, OD đo được và mã thiết bị.

Với mã PCFISO8-01, cách mô tả ngắn nhất vẫn đủ rõ là “Inox 304, thẳng, siết ống OD 8 mm, ren trong 1/8”. Nếu yêu cầu có chứng chỉ, áp lực thử hoặc vật liệu làm kín cụ thể, hãy ghi thành dòng riêng để bên cung ứng phản hồi chính xác.

Trình tự kiểm tra trước khi cấp áp

• Đối chiếu mã PCFISO8-01, model SO-IPCF8-01, OD 8 mm và ren trong 1/8.
• Xác nhận ống tròn, sạch, không nứt, không xước sâu và được cắt vuông.
• Xác nhận chi tiết ren ngoài ghép cùng đúng hệ ren, sạch và không biến dạng.
• Bảo đảm thân thẳng trục, tuyến ống có kẹp đỡ và không chịu lực uốn cưỡng bức.
• Kiểm tra theo áp từng bước trong giới hạn đã duyệt; xả áp trước mọi điều chỉnh.

Đối chiếu các lựa chọn lân cận

Nếu muốn giữ OD 8 mm nhưng đổi cỡ cổng, hoặc giữ ren 1/8 nhưng đổi đường ống, có thể so sánh trực tiếp: siết ống 8 mm – ren trong 1/4; siết ống 8 mm – ren trong 1/2; siết ống 8 mm – ren trong 3/8; siết ống 10 mm – ren trong 1/8; siết ống 6 mm – ren trong 1/8. Các lựa chọn này giúp kỹ sư kiểm tra phương án chuyển cỡ mà không rời khỏi cùng kiểu thân.

Để xem toàn bộ ma trận, trở về nhóm đầu nối thẳng Inox 304 siết ống – ren trong. Ở cấp rộng hơn, hệ đầu nối nhanh Inox hỗ trợ đối chiếu thêm kiểu thẳng, co, ren ngoài, ren trong và các cơ chế giữ ống khác.

Phiếu khảo sát riêng cho mã PCFISO8-01

Tám điểm dưới đây được tổ chức cho đúng cặp 8 mm – 1/8. Có thể đưa nguyên tắc kiểm tra vào biểu mẫu bảo trì của vị trí sử dụng PCFISO8-01; mỗi dòng cần có bằng chứng đo hoặc ảnh thay vì đánh dấu theo cảm tính.

• Kiểm tra ở kho cho PCFISO8-01: ghi mốc thay thế dự kiến tại phía ống OD 8 mm; ghi mã SO-IPCF8-01, người kiểm tra và kết luận cùng ảnh hiện trường có thước chuẩn. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO8-01 cho tới khi kỹ thuật xác nhận.
• Đối chiếu bản vẽ cho PCFISO8-01: so sánh với mẫu đã vận hành tại phía ren trong 1/8; ghi mã SO-IPCF8-01, người kiểm tra và kết luận trước khi duyệt phương án làm kín. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO8-01 cho tới khi kỹ thuật xác nhận.
• Nghiệm thu đầu ống cho PCFISO8-01: xem lại khoảng cờ lê tại phía ống OD 8 mm; ghi mã SO-IPCF8-01, người kiểm tra và kết luận để dữ liệu mua và dữ liệu lắp khớp nhau. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO8-01 cho tới khi kỹ thuật xác nhận.
• Xác minh cổng thiết bị cho PCFISO8-01: lập tiêu chí dò rò tại phía ren trong 1/8; ghi mã SO-IPCF8-01, người kiểm tra và kết luận theo quy trình an toàn của nhà máy. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO8-01 cho tới khi kỹ thuật xác nhận.
• Ghi nhận điều kiện chạy cho PCFISO8-01: chụp rõ ký hiệu và vùng lắp tại phía ống OD 8 mm; ghi mã SO-IPCF8-01, người kiểm tra và kết luận trước lần cấp áp đầu tiên. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO8-01 cho tới khi kỹ thuật xác nhận.
• Đánh giá thao tác bảo trì cho PCFISO8-01: kiểm tra độ thẳng trục tại phía ren trong 1/8; ghi mã SO-IPCF8-01, người kiểm tra và kết luận trước khi khóa mã đặt hàng. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO8-01 cho tới khi kỹ thuật xác nhận.
• Chốt dữ liệu mua hàng cho PCFISO8-01: xác nhận vật liệu tiếp xúc tại phía ống OD 8 mm; ghi mã SO-IPCF8-01, người kiểm tra và kết luận để ca sau có thể truy vết. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO8-01 cho tới khi kỹ thuật xác nhận.
• Theo dõi sau lắp cho PCFISO8-01: đo lại bằng thước cặp tại phía ren trong 1/8; ghi mã SO-IPCF8-01, người kiểm tra và kết luận trong phiếu nghiệm thu của cụm. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO8-01 cho tới khi kỹ thuật xác nhận.

Câu hỏi thường gặp

8 mm có phải là đường kính trong của ống không?

Không. Trong tên cấu hình này, 8 mm được dùng để nhận diện đường kính ngoài của ống tại đầu siết. Đường kính trong phụ thuộc độ dày thành ống và phải lấy từ thông số ống thực tế.

Có thể ghép mọi ren ngoài 1/8 vào đầu này không?

Không nên kết luận chỉ từ cỡ danh nghĩa. Cần khớp hệ ren, bước ren, biên dạng và kiểu côn hoặc song song. Nếu thiếu dữ liệu, hãy đối chiếu mẫu hoặc tài liệu thiết bị trước khi lắp.

Inox 304 có dùng được với mọi lưu chất không?

Không. Khả năng phù hợp còn tùy hóa chất, nồng độ, nhiệt độ, clorua, chu kỳ vệ sinh và vật liệu của các chi tiết khác. Yêu cầu kỹ thuật cần được xác nhận cho từng môi trường.

Khi nào nên chọn đầu ghim thay cho đầu siết?

Đầu ghim thuận tiện khi cần tháo lắp nhanh và ống, áp suất, nhiệt độ đều nằm trong phạm vi cho phép. Đầu siết phù hợp khi quy trình ưu tiên cơ chế kẹp bằng đai siết. Có thể so sánh với biến thể ghim ống – ren trong trước khi quyết định.

Chốt lựa chọn cho PCFISO8-01

Đầu nối thẳng Inox 304 siết ống 8 mm – ren trong 1/8 phù hợp khi bản vẽ yêu cầu chính xác ống OD 8 mm, đầu nhận ren ngoài 1/8, thân thẳng và vật liệu Inox 304. Trước khi đặt, hãy gửi đủ mã hàng, ảnh cổng, chuẩn ren, loại ống, lưu chất cùng điều kiện vận hành. Một bộ dữ liệu rõ ràng giúp giảm nhầm biến thể và rút ngắn thời gian nghiệm thu.
