Đầu nối thẳng Inox 304 siết ống 8 mm – ren trong 3/8

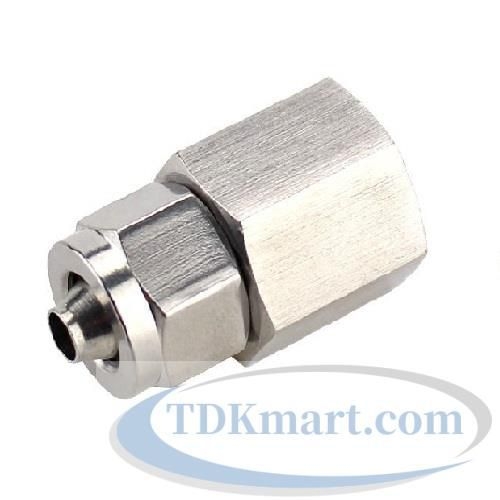

Đầu nối thẳng Inox 304 siết ống 8 mm – ren trong 3/8 mang mã PCFISO8-03, model SO-IPCF8-03. Khi tuyến đường khí điều khiển gọn gặp cổng ren trung bình, PCFISO8-03 tạo đường nối thẳng và cho phép tháo kiểm tra có chủ đích. Hiệu quả của mối nối phụ thuộc nhiều vào đầu ống, chuẩn ren và cách đỡ tuyến hơn là lực siết đơn thuần.

Thân được giới thiệu bằng Inox 304. Trước khi đưa vào máy, cần xác nhận vật liệu chi tiết làm kín, cấu tạo đầu kẹp, chuẩn ren, áp suất, nhiệt độ và môi chất theo dữ liệu của đúng lô hàng. Nội dung dưới đây tập trung vào cách chọn, lắp và kiểm soát rủi ro cho riêng cặp 8 mm – 3/8.

Thông tin nhận diện PCFISO8-03

Vì sao cặp 8 mm – 3/8 cần được tách riêng

Đường khí điều khiển gọn có yêu cầu bố trí khác với các tuyến OD lân cận. Đồng thời, cổng ren trung bình đặt ra điều kiện riêng về dụng cụ, khoảng thao tác và chuẩn ren. Do đó, thay một trong hai kích thước sẽ tạo ra một phương án kỹ thuật khác, không phải chỉ là đổi tên gọi.

Đối chiếu chuẩn ren thực tế thay vì chỉ nhìn đường kính ngoài. Ở phía ống, phù hợp không gian hẹp khi ống được đỡ đúng cách và không bị kéo lệch. Cách tiếp cận này giúp tránh chọn đúng một phía nhưng sai phía còn lại.

Quy trình lắp mới có kiểm soát

Cô lập nguồn và xả áp hoàn toàn trước khi thao tác. Cắt ống OD 8 mm vuông góc, loại ba via, lau sạch bụi. Kiểm tra mã PCFISO8-03, ren 3/8 và chiều lắp. Đưa ống vào đúng chiều sâu, giữ thẳng trục rồi siết theo cấu tạo thực tế và hướng dẫn của nhà sản xuất.

Ở phía ren, đưa chi tiết ren ngoài vào bằng tay trước để cảm nhận độ ăn khớp. Chỉ dùng cờ lê sau khi ren đã vào đúng. Giữ thân bằng dụng cụ phù hợp để mô-men không truyền sang đầu ống. Sau lắp, tăng áp theo từng bước, quan sát dịch chuyển, dùng phương pháp dò rò phù hợp rồi ghi kết quả nghiệm thu.

Độ sạch của hệ thống

Trong mạch khí sạch hoặc thiết bị đo, bụi từ cắt ống, mạt ren và vật liệu làm kín thừa có thể đi sâu vào van. Chuẩn bị đầu ống ở khu vực sạch, thổi hoặc làm sạch theo quy trình được phép, đồng thời che hai đầu phụ kiện cho tới lúc lắp.

Đường kính OD 8 mm không nói lên đường kính trong; lưu lượng còn phụ thuộc độ dày thành ống và tiết diện nhỏ nhất trong toàn tuyến. Khi tính sụt áp, cần dùng dữ liệu thực của ống, đầu nối, chiều dài, số lần đổi hướng và lưu lượng đỉnh.

Rung động và tải cơ học

Đầu nối không nên đóng vai trò như một giá đỡ cho đoạn ống dài. Rung từ máy nén, van đóng mở hoặc chuyển động cơ cấu có thể tạo tải chu kỳ lên vùng ren và đầu siết. Bố trí kẹp ống hợp lý sẽ giảm mô-men uốn truyền vào thân.

Với đầu nối thẳng inox 304 siết ống 8 mm – ren trong 3/8, kiểm tra dấu cọ xát, lệch trục và độ lỏng trong lịch bảo trì. Nếu ống chuyển động liên tục, cần xem xét phần tử mềm, cách dẫn ống hoặc giải pháp chuyên dụng. Không để khối lượng van hay thiết bị treo trực tiếp lên đoạn ống chỉ nhờ lực kẹp.

Khi nào nên đổi sang cấu hình khác

Biến thể này hợp khi cần ống OD 8 mm đi thẳng vào một chi tiết ren ngoài 3/8. Nếu phía thiết bị là ren trong, hãy chuyển sang kiểu siết ống – ren ngoài. Nếu cần tháo ống thường xuyên và điều kiện cho phép, kiểu ghim ống – ren trong có thể thuận tiện hơn.

Việc đổi cấu hình phải dựa trên chuẩn ren, vật liệu ống, môi chất, áp suất và yêu cầu bảo trì, không chỉ dựa vào hình ảnh. Trường hợp tuyến đổi hướng ngay tại cổng, co cùng kiểu đầu nối thường giúp giảm bán kính uốn và tải ngang.

Trình tự kiểm tra trước khi cấp áp

• Đối chiếu mã PCFISO8-03, model SO-IPCF8-03, OD 8 mm và ren trong 3/8.
• Xác nhận ống tròn, sạch, không nứt, không xước sâu và được cắt vuông.
• Xác nhận chi tiết ren ngoài ghép cùng đúng hệ ren, sạch và không biến dạng.
• Bảo đảm thân thẳng trục, tuyến ống có kẹp đỡ và không chịu lực uốn cưỡng bức.
• Kiểm tra theo áp từng bước trong giới hạn đã duyệt; xả áp trước mọi điều chỉnh.

Đối chiếu các lựa chọn lân cận

Nếu muốn giữ OD 8 mm nhưng đổi cỡ cổng, hoặc giữ ren 3/8 nhưng đổi đường ống, có thể so sánh trực tiếp: siết ống 8 mm – ren trong 1/2; siết ống 8 mm – ren trong 1/4; siết ống 8 mm – ren trong 1/8; siết ống 16 mm – ren trong 3/8; siết ống 14 mm – ren trong 3/8. Các lựa chọn này giúp kỹ sư kiểm tra phương án chuyển cỡ mà không rời khỏi cùng kiểu thân.

Để xem toàn bộ ma trận, trở về nhóm đầu nối thẳng Inox 304 siết ống – ren trong. Ở cấp rộng hơn, hệ đầu nối nhanh Inox hỗ trợ đối chiếu thêm kiểu thẳng, co, ren ngoài, ren trong và các cơ chế giữ ống khác.

Phiếu khảo sát riêng cho mã PCFISO8-03

Tám điểm dưới đây được tổ chức cho đúng cặp 8 mm – 3/8. Có thể đưa nguyên tắc kiểm tra vào biểu mẫu bảo trì của vị trí sử dụng PCFISO8-03; mỗi dòng cần có bằng chứng đo hoặc ảnh thay vì đánh dấu theo cảm tính.

• Ghi nhận điều kiện chạy cho PCFISO8-03: xem lại khoảng cờ lê tại phía ống OD 8 mm; ghi mã SO-IPCF8-03, người kiểm tra và kết luận cùng ảnh hiện trường có thước chuẩn. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO8-03 cho tới khi kỹ thuật xác nhận.
• Đánh giá thao tác bảo trì cho PCFISO8-03: lập tiêu chí dò rò tại phía ren trong 3/8; ghi mã SO-IPCF8-03, người kiểm tra và kết luận trước khi duyệt phương án làm kín. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO8-03 cho tới khi kỹ thuật xác nhận.
• Chốt dữ liệu mua hàng cho PCFISO8-03: chụp rõ ký hiệu và vùng lắp tại phía ống OD 8 mm; ghi mã SO-IPCF8-03, người kiểm tra và kết luận để dữ liệu mua và dữ liệu lắp khớp nhau. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO8-03 cho tới khi kỹ thuật xác nhận.
• Theo dõi sau lắp cho PCFISO8-03: kiểm tra độ thẳng trục tại phía ren trong 3/8; ghi mã SO-IPCF8-03, người kiểm tra và kết luận theo quy trình an toàn của nhà máy. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO8-03 cho tới khi kỹ thuật xác nhận.
• Kiểm soát phụ tùng cho PCFISO8-03: xác nhận vật liệu tiếp xúc tại phía ống OD 8 mm; ghi mã SO-IPCF8-03, người kiểm tra và kết luận trước lần cấp áp đầu tiên. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO8-03 cho tới khi kỹ thuật xác nhận.
• Khảo sát tại máy cho PCFISO8-03: đo lại bằng thước cặp tại phía ren trong 3/8; ghi mã SO-IPCF8-03, người kiểm tra và kết luận trước khi khóa mã đặt hàng. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO8-03 cho tới khi kỹ thuật xác nhận.
• Kiểm tra ở kho cho PCFISO8-03: ghi riêng dữ liệu chưa xác nhận tại phía ống OD 8 mm; ghi mã SO-IPCF8-03, người kiểm tra và kết luận để ca sau có thể truy vết. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO8-03 cho tới khi kỹ thuật xác nhận.
• Đối chiếu bản vẽ cho PCFISO8-03: đánh giá tải rung truyền tới ống tại phía ren trong 3/8; ghi mã SO-IPCF8-03, người kiểm tra và kết luận trong phiếu nghiệm thu của cụm. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO8-03 cho tới khi kỹ thuật xác nhận.

Câu hỏi thường gặp

8 mm có phải là đường kính trong của ống không?

Không. Trong tên cấu hình này, 8 mm được dùng để nhận diện đường kính ngoài của ống tại đầu siết. Đường kính trong phụ thuộc độ dày thành ống và phải lấy từ thông số ống thực tế.

Có thể ghép mọi ren ngoài 3/8 vào đầu này không?

Không nên kết luận chỉ từ cỡ danh nghĩa. Cần khớp hệ ren, bước ren, biên dạng và kiểu côn hoặc song song. Nếu thiếu dữ liệu, hãy đối chiếu mẫu hoặc tài liệu thiết bị trước khi lắp.

Inox 304 có dùng được với mọi lưu chất không?

Không. Khả năng phù hợp còn tùy hóa chất, nồng độ, nhiệt độ, clorua, chu kỳ vệ sinh và vật liệu của các chi tiết khác. Yêu cầu kỹ thuật cần được xác nhận cho từng môi trường.

Khi nào nên chọn đầu ghim thay cho đầu siết?

Đầu ghim thuận tiện khi cần tháo lắp nhanh và ống, áp suất, nhiệt độ đều nằm trong phạm vi cho phép. Đầu siết phù hợp khi quy trình ưu tiên cơ chế kẹp bằng đai siết. Có thể so sánh với biến thể ghim ống – ren trong trước khi quyết định.

Chốt lựa chọn cho PCFISO8-03

Đầu nối thẳng Inox 304 siết ống 8 mm – ren trong 3/8 phù hợp khi bản vẽ yêu cầu chính xác ống OD 8 mm, đầu nhận ren ngoài 3/8, thân thẳng và vật liệu Inox 304. Trước khi đặt, hãy gửi đủ mã hàng, ảnh cổng, chuẩn ren, loại ống, lưu chất cùng điều kiện vận hành. Một bộ dữ liệu rõ ràng giúp giảm nhầm biến thể và rút ngắn thời gian nghiệm thu.
