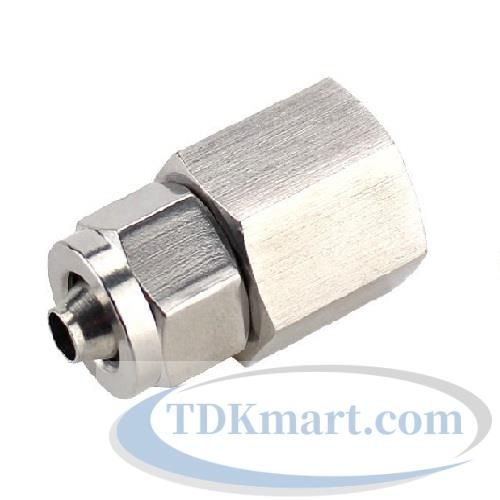

Đầu nối thẳng Inox 304 siết ống 6 mm – ren trong 1/4

Đầu nối thẳng Inox 304 siết ống 6 mm – ren trong 1/4 mang mã PCFISO6-02, model SO-IPCF6-02. Biến thể PCFISO6-02 giải quyết điểm chuyển từ ống OD 6 mm sang thiết bị có ren ngoài 1/4 trong một thân thẳng. Cấu hình này phù hợp khi kỹ thuật viên muốn giữ trục ống rõ ràng, kiểm soát lực kẹp bằng đai siết và thao tác bảo trì theo từng phía.

Thân được giới thiệu bằng Inox 304. Trước khi đưa vào máy, cần xác nhận vật liệu chi tiết làm kín, cấu tạo đầu kẹp, chuẩn ren, áp suất, nhiệt độ và môi chất theo dữ liệu của đúng lô hàng. Nội dung dưới đây tập trung vào cách chọn, lắp và kiểm soát rủi ro cho riêng cặp 6 mm – 1/4.

Thông tin nhận diện PCFISO6-02

Vì sao cặp 6 mm – 1/4 cần được tách riêng

Mạch tín hiệu và cơ cấu mini có yêu cầu bố trí khác với các tuyến OD lân cận. Đồng thời, cổng ren thông dụng đặt ra điều kiện riêng về dụng cụ, khoảng thao tác và chuẩn ren. Do đó, thay một trong hai kích thước sẽ tạo ra một phương án kỹ thuật khác, không phải chỉ là đổi tên gọi.

Xác nhận ren song song hay ren côn cùng phương án làm kín. Ở phía ống, ống nhỏ nhạy với vết xước và lực siết quá mức nên khâu chuẩn bị đầu ống rất quan trọng. Cách tiếp cận này giúp tránh chọn đúng một phía nhưng sai phía còn lại.

Đọc đúng hai kích thước trước khi chọn

Cụm “6 mm – 1/4” mô tả hai chuẩn độc lập. 6 mm là đường kính ngoài của ống đi vào đầu siết; 1/4 inch là cỡ ren trong nhận chi tiết ren ngoài. Hai con số không quy đổi cho nhau. Một đầu nối có ren đúng nhưng OD sai vẫn không thể kẹp ống đúng hình học, còn OD đúng nhưng chuẩn ren khác có thể gây kẹt, rơ hoặc làm hỏng cổng.

Khi khảo sát tại máy, nên ghi riêng OD đo bằng thước cặp, ký hiệu ren trên thiết bị, kiểu ren và chiều sâu phần ren hữu dụng. Với 1/4, xác nhận ren song song hay ren côn cùng phương án làm kín. Nếu thiết bị cũ không còn nhãn, hãy dùng dưỡng bước ren hoặc đối chiếu tài liệu gốc; không nên thử cưỡng bức một đầu ren gần giống.

Kiểm soát ren trong và chi tiết ghép

Đầu ren trong 1/4 làm việc với một chi tiết ren ngoài tương thích. Cỡ danh nghĩa chỉ là bước đầu; khả năng ghép còn phụ thuộc hệ ren, bước ren, góc biên dạng và dạng côn hay song song. Nhầm chuẩn có thể vẫn vào được vài vòng đầu nhưng sẽ mất đồng tâm hoặc hư bề mặt ren.

Trước khi lắp, làm sạch cả hai phía, kiểm tra sứt mẻ và thử vặn bằng tay. Nếu cần vật liệu làm kín ren, chọn loại tương thích với lưu chất, nhiệt độ và quy trình vệ sinh. Không để băng hoặc keo thừa lọt vào lòng dẫn. Với cổng ren thông dụng, nên dùng dụng cụ vừa vặn lên phần lục giác của thân.

Kiểm tra rò rỉ sau bảo trì

Một mối nối khô bên ngoài chưa chắc đã kín ở mọi chế độ. Nên kiểm tra ở áp thấp trước, sau đó nâng dần tới điều kiện đã được phê duyệt. Theo dõi cả vùng ren và vùng siết ống vì hai cơ chế làm kín khác nhau. Nếu phát hiện rò, xả áp rồi xác định đúng phía trước khi điều chỉnh.

Không khắc phục bằng cách siết liên tục khi chưa rõ nguyên nhân. Rò ở phía ống có thể đến từ mặt cắt xấu, ống sai OD, vết xước hoặc chi tiết kẹp lắp sai. Rò ở phía ren có thể do sai chuẩn, bẩn, vật liệu làm kín không phù hợp hoặc mặt ren hư. Kết quả kiểm tra nên được ghi theo mã PCFISO6-02.

Sai sót thường gặp khi đặt hàng

Ba nhầm lẫn dễ gặp là dùng đường kính trong thay cho OD, coi 1/4 inch là số đo trực tiếp bằng thước, và bỏ qua chuẩn ren. Một lỗi khác là chọn đúng tên nhưng nhầm ren trong với ren ngoài. Phiếu yêu cầu nên có ảnh cổng, ảnh nhãn, OD đo được và mã thiết bị.

Với mã PCFISO6-02, cách mô tả ngắn nhất vẫn đủ rõ là “Inox 304, thẳng, siết ống OD 6 mm, ren trong 1/4”. Nếu yêu cầu có chứng chỉ, áp lực thử hoặc vật liệu làm kín cụ thể, hãy ghi thành dòng riêng để bên cung ứng phản hồi chính xác.

Trình tự kiểm tra trước khi cấp áp

• Đối chiếu mã PCFISO6-02, model SO-IPCF6-02, OD 6 mm và ren trong 1/4.
• Xác nhận ống tròn, sạch, không nứt, không xước sâu và được cắt vuông.
• Xác nhận chi tiết ren ngoài ghép cùng đúng hệ ren, sạch và không biến dạng.
• Bảo đảm thân thẳng trục, tuyến ống có kẹp đỡ và không chịu lực uốn cưỡng bức.
• Kiểm tra theo áp từng bước trong giới hạn đã duyệt; xả áp trước mọi điều chỉnh.

Đối chiếu các lựa chọn lân cận

Nếu muốn giữ OD 6 mm nhưng đổi cỡ cổng, hoặc giữ ren 1/4 nhưng đổi đường ống, có thể so sánh trực tiếp: siết ống 6 mm – ren trong 1/8; siết ống 6 mm – ren trong 1/2; siết ống 6 mm – ren trong 3/8; siết ống 12 mm – ren trong 1/4; siết ống 10 mm – ren trong 1/4. Các lựa chọn này giúp kỹ sư kiểm tra phương án chuyển cỡ mà không rời khỏi cùng kiểu thân.

Để xem toàn bộ ma trận, trở về nhóm đầu nối thẳng Inox 304 siết ống – ren trong. Ở cấp rộng hơn, hệ đầu nối nhanh Inox hỗ trợ đối chiếu thêm kiểu thẳng, co, ren ngoài, ren trong và các cơ chế giữ ống khác.

Phiếu khảo sát riêng cho mã PCFISO6-02

Tám điểm dưới đây được tổ chức cho đúng cặp 6 mm – 1/4. Có thể đưa nguyên tắc kiểm tra vào biểu mẫu bảo trì của vị trí sử dụng PCFISO6-02; mỗi dòng cần có bằng chứng đo hoặc ảnh thay vì đánh dấu theo cảm tính.

• Khảo sát tại máy cho PCFISO6-02: đo lại bằng thước cặp tại phía ống OD 6 mm; ghi mã SO-IPCF6-02, người kiểm tra và kết luận trước khi khóa mã đặt hàng. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO6-02 cho tới khi kỹ thuật xác nhận.
• Kiểm tra ở kho cho PCFISO6-02: ghi riêng dữ liệu chưa xác nhận tại phía ren trong 1/4; ghi mã SO-IPCF6-02, người kiểm tra và kết luận để ca sau có thể truy vết. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO6-02 cho tới khi kỹ thuật xác nhận.
• Đối chiếu bản vẽ cho PCFISO6-02: đánh giá tải rung truyền tới ống tại phía ống OD 6 mm; ghi mã SO-IPCF6-02, người kiểm tra và kết luận trong phiếu nghiệm thu của cụm. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO6-02 cho tới khi kỹ thuật xác nhận.
• Nghiệm thu đầu ống cho PCFISO6-02: ghi mốc thay thế dự kiến tại phía ren trong 1/4; ghi mã SO-IPCF6-02, người kiểm tra và kết luận trước khi tháo chi tiết cũ. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO6-02 cho tới khi kỹ thuật xác nhận.
• Xác minh cổng thiết bị cho PCFISO6-02: so sánh với mẫu đã vận hành tại phía ống OD 6 mm; ghi mã SO-IPCF6-02, người kiểm tra và kết luận nhằm tránh đổi nhầm cỡ gần nhau. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO6-02 cho tới khi kỹ thuật xác nhận.
• Ghi nhận điều kiện chạy cho PCFISO6-02: xem lại khoảng cờ lê tại phía ren trong 1/4; ghi mã SO-IPCF6-02, người kiểm tra và kết luận cùng ảnh hiện trường có thước chuẩn. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO6-02 cho tới khi kỹ thuật xác nhận.
• Đánh giá thao tác bảo trì cho PCFISO6-02: lập tiêu chí dò rò tại phía ống OD 6 mm; ghi mã SO-IPCF6-02, người kiểm tra và kết luận trước khi duyệt phương án làm kín. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO6-02 cho tới khi kỹ thuật xác nhận.
• Chốt dữ liệu mua hàng cho PCFISO6-02: chụp rõ ký hiệu và vùng lắp tại phía ren trong 1/4; ghi mã SO-IPCF6-02, người kiểm tra và kết luận để dữ liệu mua và dữ liệu lắp khớp nhau. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO6-02 cho tới khi kỹ thuật xác nhận.

Câu hỏi thường gặp

6 mm có phải là đường kính trong của ống không?

Không. Trong tên cấu hình này, 6 mm được dùng để nhận diện đường kính ngoài của ống tại đầu siết. Đường kính trong phụ thuộc độ dày thành ống và phải lấy từ thông số ống thực tế.

Có thể ghép mọi ren ngoài 1/4 vào đầu này không?

Không nên kết luận chỉ từ cỡ danh nghĩa. Cần khớp hệ ren, bước ren, biên dạng và kiểu côn hoặc song song. Nếu thiếu dữ liệu, hãy đối chiếu mẫu hoặc tài liệu thiết bị trước khi lắp.

Inox 304 có dùng được với mọi lưu chất không?

Không. Khả năng phù hợp còn tùy hóa chất, nồng độ, nhiệt độ, clorua, chu kỳ vệ sinh và vật liệu của các chi tiết khác. Yêu cầu kỹ thuật cần được xác nhận cho từng môi trường.

Khi nào nên chọn đầu ghim thay cho đầu siết?

Đầu ghim thuận tiện khi cần tháo lắp nhanh và ống, áp suất, nhiệt độ đều nằm trong phạm vi cho phép. Đầu siết phù hợp khi quy trình ưu tiên cơ chế kẹp bằng đai siết. Có thể so sánh với biến thể ghim ống – ren trong trước khi quyết định.

Chốt lựa chọn cho PCFISO6-02

Đầu nối thẳng Inox 304 siết ống 6 mm – ren trong 1/4 phù hợp khi bản vẽ yêu cầu chính xác ống OD 6 mm, đầu nhận ren ngoài 1/4, thân thẳng và vật liệu Inox 304. Trước khi đặt, hãy gửi đủ mã hàng, ảnh cổng, chuẩn ren, loại ống, lưu chất cùng điều kiện vận hành. Một bộ dữ liệu rõ ràng giúp giảm nhầm biến thể và rút ngắn thời gian nghiệm thu.
