Đầu nối thẳng Inox 304 siết ống 6 mm – ren trong 3/8

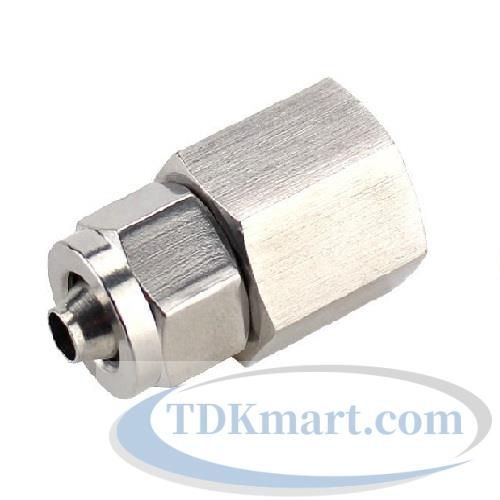

Đầu nối thẳng Inox 304 siết ống 6 mm – ren trong 3/8 mang mã PCFISO6-03, model SO-IPCF6-03. Khi tuyến mạch tín hiệu và cơ cấu mini gặp cổng ren trung bình, PCFISO6-03 tạo đường nối thẳng và cho phép tháo kiểm tra có chủ đích. Hiệu quả của mối nối phụ thuộc nhiều vào đầu ống, chuẩn ren và cách đỡ tuyến hơn là lực siết đơn thuần.

Thân được giới thiệu bằng Inox 304. Trước khi đưa vào máy, cần xác nhận vật liệu chi tiết làm kín, cấu tạo đầu kẹp, chuẩn ren, áp suất, nhiệt độ và môi chất theo dữ liệu của đúng lô hàng. Nội dung dưới đây tập trung vào cách chọn, lắp và kiểm soát rủi ro cho riêng cặp 6 mm – 3/8.

Thông tin nhận diện PCFISO6-03

Vì sao cặp 6 mm – 3/8 cần được tách riêng

Mạch tín hiệu và cơ cấu mini có yêu cầu bố trí khác với các tuyến OD lân cận. Đồng thời, cổng ren trung bình đặt ra điều kiện riêng về dụng cụ, khoảng thao tác và chuẩn ren. Do đó, thay một trong hai kích thước sẽ tạo ra một phương án kỹ thuật khác, không phải chỉ là đổi tên gọi.

Đối chiếu chuẩn ren thực tế thay vì chỉ nhìn đường kính ngoài. Ở phía ống, ống nhỏ nhạy với vết xước và lực siết quá mức nên khâu chuẩn bị đầu ống rất quan trọng. Cách tiếp cận này giúp tránh chọn đúng một phía nhưng sai phía còn lại.

Đọc đúng hai kích thước trước khi chọn

Cụm “6 mm – 3/8” mô tả hai chuẩn độc lập. 6 mm là đường kính ngoài của ống đi vào đầu siết; 3/8 inch là cỡ ren trong nhận chi tiết ren ngoài. Hai con số không quy đổi cho nhau. Một đầu nối có ren đúng nhưng OD sai vẫn không thể kẹp ống đúng hình học, còn OD đúng nhưng chuẩn ren khác có thể gây kẹt, rơ hoặc làm hỏng cổng.

Khi khảo sát tại máy, nên ghi riêng OD đo bằng thước cặp, ký hiệu ren trên thiết bị, kiểu ren và chiều sâu phần ren hữu dụng. Với 3/8, đối chiếu chuẩn ren thực tế thay vì chỉ nhìn đường kính ngoài. Nếu thiết bị cũ không còn nhãn, hãy dùng dưỡng bước ren hoặc đối chiếu tài liệu gốc; không nên thử cưỡng bức một đầu ren gần giống.

Vai trò của đầu siết ống

Đầu siết tạo lực giữ quanh ống bằng cụm đai ốc và chi tiết kẹp tương ứng với thiết kế. Khác với đầu ghim ống, kiểu này cần thao tác siết có kiểm soát. Mục tiêu không phải vặn càng chặt càng tốt, mà là tạo lực ôm đều để ống không tuột và bề mặt làm kín không bị méo.

Với OD 6 mm, ống nhỏ nhạy với vết xước và lực siết quá mức nên khâu chuẩn bị đầu ống rất quan trọng. Đầu ống nên được cắt vuông, làm sạch ba via và đưa thẳng đến vị trí tựa. Nếu ống bị ôvan, xước sâu hoặc sai vật liệu so với cấu hình, lực kẹp có thể phân bố không đều. Hãy xác nhận dải độ cứng và độ dày thành ống theo hướng dẫn của nhà cung cấp.

Bố trí không gian và hướng tuyến ống

Cấu hình thẳng phù hợp khi trục ống hướng trực tiếp về cổng ren. Khoảng trống phải đủ cho thân, đai ốc siết, bán kính uốn và hành trình cờ lê. Nếu ống phải bẻ gấp ngay sát đầu nối, tải ngang sẽ truyền vào vùng kẹp và làm giảm độ ổn định lâu dài.

Ứng dụng điển hình của cỡ này là mạch tín hiệu và cơ cấu mini. Hãy bố trí kẹp đỡ gần điểm nối, nhưng không ép ống lệch trục. Khi mặt cổng quay sang hướng khác, có thể cân nhắc co Inox 304 siết ống – ren trong để giảm uốn cưỡng bức thay vì cố dùng cấu hình thẳng.

Tối ưu hóa tuyến khí theo lưu lượng

Không nên chọn phụ kiện chỉ vì cổng ren vừa khít. Với tuyến dùng OD 6 mm, tiết diện nhỏ nhất có thể nằm ở cổng 3/8, lòng đầu nối, van hoặc bộ giảm thanh. Một điểm thắt có thể làm tăng sụt áp và kéo dài thời gian đáp ứng của cơ cấu.

Hãy lập lưu lượng đỉnh, chiều dài tuyến và số phụ kiện rồi kiểm tra bằng dữ liệu kỹ thuật đã xác nhận. cân bằng tốt giữa độ gọn và khả năng cấp lưu lượng. Nếu cỡ ren nhỏ hơn đáng kể so với ống, cần làm rõ đó là chủ đích thiết kế hay một điểm chuyển cỡ không mong muốn.

Trình tự kiểm tra trước khi cấp áp

• Đối chiếu mã PCFISO6-03, model SO-IPCF6-03, OD 6 mm và ren trong 3/8.
• Xác nhận ống tròn, sạch, không nứt, không xước sâu và được cắt vuông.
• Xác nhận chi tiết ren ngoài ghép cùng đúng hệ ren, sạch và không biến dạng.
• Bảo đảm thân thẳng trục, tuyến ống có kẹp đỡ và không chịu lực uốn cưỡng bức.
• Kiểm tra theo áp từng bước trong giới hạn đã duyệt; xả áp trước mọi điều chỉnh.

Đối chiếu các lựa chọn lân cận

Nếu muốn giữ OD 6 mm nhưng đổi cỡ cổng, hoặc giữ ren 3/8 nhưng đổi đường ống, có thể so sánh trực tiếp: siết ống 6 mm – ren trong 1/4; siết ống 6 mm – ren trong 1/8; siết ống 6 mm – ren trong 1/2; siết ống 8 mm – ren trong 3/8; siết ống 16 mm – ren trong 3/8. Các lựa chọn này giúp kỹ sư kiểm tra phương án chuyển cỡ mà không rời khỏi cùng kiểu thân.

Để xem toàn bộ ma trận, trở về nhóm đầu nối thẳng Inox 304 siết ống – ren trong. Ở cấp rộng hơn, hệ đầu nối nhanh Inox hỗ trợ đối chiếu thêm kiểu thẳng, co, ren ngoài, ren trong và các cơ chế giữ ống khác.

Phiếu khảo sát riêng cho mã PCFISO6-03

Tám điểm dưới đây được tổ chức cho đúng cặp 6 mm – 3/8. Có thể đưa nguyên tắc kiểm tra vào biểu mẫu bảo trì của vị trí sử dụng PCFISO6-03; mỗi dòng cần có bằng chứng đo hoặc ảnh thay vì đánh dấu theo cảm tính.

• Chốt dữ liệu mua hàng cho PCFISO6-03: ghi riêng dữ liệu chưa xác nhận tại phía ống OD 6 mm; ghi mã SO-IPCF6-03, người kiểm tra và kết luận cùng ảnh hiện trường có thước chuẩn. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO6-03 cho tới khi kỹ thuật xác nhận.
• Theo dõi sau lắp cho PCFISO6-03: đánh giá tải rung truyền tới ống tại phía ren trong 3/8; ghi mã SO-IPCF6-03, người kiểm tra và kết luận trước khi duyệt phương án làm kín. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO6-03 cho tới khi kỹ thuật xác nhận.
• Kiểm soát phụ tùng cho PCFISO6-03: ghi mốc thay thế dự kiến tại phía ống OD 6 mm; ghi mã SO-IPCF6-03, người kiểm tra và kết luận để dữ liệu mua và dữ liệu lắp khớp nhau. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO6-03 cho tới khi kỹ thuật xác nhận.
• Khảo sát tại máy cho PCFISO6-03: so sánh với mẫu đã vận hành tại phía ren trong 3/8; ghi mã SO-IPCF6-03, người kiểm tra và kết luận theo quy trình an toàn của nhà máy. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO6-03 cho tới khi kỹ thuật xác nhận.
• Kiểm tra ở kho cho PCFISO6-03: xem lại khoảng cờ lê tại phía ống OD 6 mm; ghi mã SO-IPCF6-03, người kiểm tra và kết luận trước lần cấp áp đầu tiên. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO6-03 cho tới khi kỹ thuật xác nhận.
• Đối chiếu bản vẽ cho PCFISO6-03: lập tiêu chí dò rò tại phía ren trong 3/8; ghi mã SO-IPCF6-03, người kiểm tra và kết luận trước khi khóa mã đặt hàng. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO6-03 cho tới khi kỹ thuật xác nhận.
• Nghiệm thu đầu ống cho PCFISO6-03: chụp rõ ký hiệu và vùng lắp tại phía ống OD 6 mm; ghi mã SO-IPCF6-03, người kiểm tra và kết luận để ca sau có thể truy vết. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO6-03 cho tới khi kỹ thuật xác nhận.
• Xác minh cổng thiết bị cho PCFISO6-03: kiểm tra độ thẳng trục tại phía ren trong 3/8; ghi mã SO-IPCF6-03, người kiểm tra và kết luận trong phiếu nghiệm thu của cụm. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO6-03 cho tới khi kỹ thuật xác nhận.

Câu hỏi thường gặp

6 mm có phải là đường kính trong của ống không?

Không. Trong tên cấu hình này, 6 mm được dùng để nhận diện đường kính ngoài của ống tại đầu siết. Đường kính trong phụ thuộc độ dày thành ống và phải lấy từ thông số ống thực tế.

Có thể ghép mọi ren ngoài 3/8 vào đầu này không?

Không nên kết luận chỉ từ cỡ danh nghĩa. Cần khớp hệ ren, bước ren, biên dạng và kiểu côn hoặc song song. Nếu thiếu dữ liệu, hãy đối chiếu mẫu hoặc tài liệu thiết bị trước khi lắp.

Inox 304 có dùng được với mọi lưu chất không?

Không. Khả năng phù hợp còn tùy hóa chất, nồng độ, nhiệt độ, clorua, chu kỳ vệ sinh và vật liệu của các chi tiết khác. Yêu cầu kỹ thuật cần được xác nhận cho từng môi trường.

Khi nào nên chọn đầu ghim thay cho đầu siết?

Đầu ghim thuận tiện khi cần tháo lắp nhanh và ống, áp suất, nhiệt độ đều nằm trong phạm vi cho phép. Đầu siết phù hợp khi quy trình ưu tiên cơ chế kẹp bằng đai siết. Có thể so sánh với biến thể ghim ống – ren trong trước khi quyết định.

Chốt lựa chọn cho PCFISO6-03

Đầu nối thẳng Inox 304 siết ống 6 mm – ren trong 3/8 phù hợp khi bản vẽ yêu cầu chính xác ống OD 6 mm, đầu nhận ren ngoài 3/8, thân thẳng và vật liệu Inox 304. Trước khi đặt, hãy gửi đủ mã hàng, ảnh cổng, chuẩn ren, loại ống, lưu chất cùng điều kiện vận hành. Một bộ dữ liệu rõ ràng giúp giảm nhầm biến thể và rút ngắn thời gian nghiệm thu.
