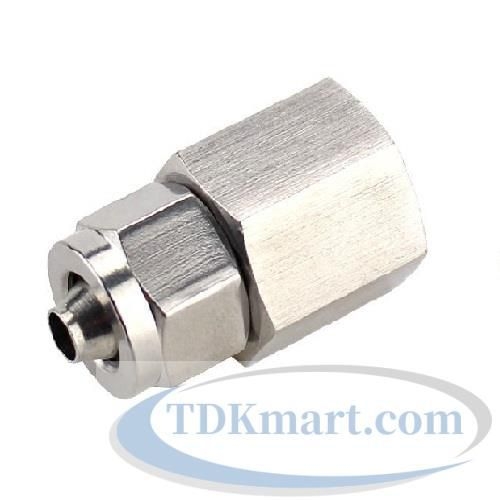

Đầu nối thẳng Inox 304 siết ống 12 mm – ren trong 3/8

Đầu nối thẳng Inox 304 siết ống 12 mm – ren trong 3/8 mang mã PCFISO12-03, model SO-IPCF12-03. Khi tuyến nhánh khí trung bình trong tủ máy gặp cổng ren trung bình, PCFISO12-03 tạo đường nối thẳng và cho phép tháo kiểm tra có chủ đích. Hiệu quả của mối nối phụ thuộc nhiều vào đầu ống, chuẩn ren và cách đỡ tuyến hơn là lực siết đơn thuần.

Thân được giới thiệu bằng Inox 304. Trước khi đưa vào máy, cần xác nhận vật liệu chi tiết làm kín, cấu tạo đầu kẹp, chuẩn ren, áp suất, nhiệt độ và môi chất theo dữ liệu của đúng lô hàng. Nội dung dưới đây tập trung vào cách chọn, lắp và kiểm soát rủi ro cho riêng cặp 12 mm – 3/8.

Thông tin nhận diện PCFISO12-03

Vì sao cặp 12 mm – 3/8 cần được tách riêng

Nhánh khí trung bình trong tủ máy có yêu cầu bố trí khác với các tuyến OD lân cận. Đồng thời, cổng ren trung bình đặt ra điều kiện riêng về dụng cụ, khoảng thao tác và chuẩn ren. Do đó, thay một trong hai kích thước sẽ tạo ra một phương án kỹ thuật khác, không phải chỉ là đổi tên gọi.

Đối chiếu chuẩn ren thực tế thay vì chỉ nhìn đường kính ngoài. Ở phía ống, cần cân bằng giữa lưu lượng, bán kính uốn và khoảng thao tác cờ lê. Cách tiếp cận này giúp tránh chọn đúng một phía nhưng sai phía còn lại.

Vai trò của đầu siết ống

Đầu siết tạo lực giữ quanh ống bằng cụm đai ốc và chi tiết kẹp tương ứng với thiết kế. Khác với đầu ghim ống, kiểu này cần thao tác siết có kiểm soát. Mục tiêu không phải vặn càng chặt càng tốt, mà là tạo lực ôm đều để ống không tuột và bề mặt làm kín không bị méo.

Với OD 12 mm, cần cân bằng giữa lưu lượng, bán kính uốn và khoảng thao tác cờ lê. Đầu ống nên được cắt vuông, làm sạch ba via và đưa thẳng đến vị trí tựa. Nếu ống bị ôvan, xước sâu hoặc sai vật liệu so với cấu hình, lực kẹp có thể phân bố không đều. Hãy xác nhận dải độ cứng và độ dày thành ống theo hướng dẫn của nhà cung cấp.

Gợi ý cho đội thiết kế máy

Khi đưa đầu nối thẳng inox 304 siết ống 12 mm – ren trong 3/8 vào bản vẽ, cần thể hiện cả OD ống, cỡ và chuẩn ren, vật liệu, hướng trục, vùng thao tác cùng điều kiện lưu chất. Việc chỉ ghi “đầu nối 12” dễ khiến bộ phận mua hàng bỏ sót cỡ ren 3/8.

Trong bố trí cụm, hãy để đủ khoảng tháo đai ốc mà không phải dỡ các thiết bị lân cận. cụm van, bộ lọc hoặc đường phụ trợ OD 12 mm là một bối cảnh phù hợp để đánh giá biến thể này, nhưng quyết định cuối cùng vẫn cần dựa vào lưu lượng, áp suất, nhiệt độ, rung và lịch vệ sinh thực tế.

Độ sạch của hệ thống

Trong mạch khí sạch hoặc thiết bị đo, bụi từ cắt ống, mạt ren và vật liệu làm kín thừa có thể đi sâu vào van. Chuẩn bị đầu ống ở khu vực sạch, thổi hoặc làm sạch theo quy trình được phép, đồng thời che hai đầu phụ kiện cho tới lúc lắp.

Đường kính OD 12 mm không nói lên đường kính trong; lưu lượng còn phụ thuộc độ dày thành ống và tiết diện nhỏ nhất trong toàn tuyến. Khi tính sụt áp, cần dùng dữ liệu thực của ống, đầu nối, chiều dài, số lần đổi hướng và lưu lượng đỉnh.

Sai sót thường gặp khi đặt hàng

Ba nhầm lẫn dễ gặp là dùng đường kính trong thay cho OD, coi 3/8 inch là số đo trực tiếp bằng thước, và bỏ qua chuẩn ren. Một lỗi khác là chọn đúng tên nhưng nhầm ren trong với ren ngoài. Phiếu yêu cầu nên có ảnh cổng, ảnh nhãn, OD đo được và mã thiết bị.

Với mã PCFISO12-03, cách mô tả ngắn nhất vẫn đủ rõ là “Inox 304, thẳng, siết ống OD 12 mm, ren trong 3/8”. Nếu yêu cầu có chứng chỉ, áp lực thử hoặc vật liệu làm kín cụ thể, hãy ghi thành dòng riêng để bên cung ứng phản hồi chính xác.

Trình tự kiểm tra trước khi cấp áp

• Đối chiếu mã PCFISO12-03, model SO-IPCF12-03, OD 12 mm và ren trong 3/8.
• Xác nhận ống tròn, sạch, không nứt, không xước sâu và được cắt vuông.
• Xác nhận chi tiết ren ngoài ghép cùng đúng hệ ren, sạch và không biến dạng.
• Bảo đảm thân thẳng trục, tuyến ống có kẹp đỡ và không chịu lực uốn cưỡng bức.
• Kiểm tra theo áp từng bước trong giới hạn đã duyệt; xả áp trước mọi điều chỉnh.

Đối chiếu các lựa chọn lân cận

Nếu muốn giữ OD 12 mm nhưng đổi cỡ cổng, hoặc giữ ren 3/8 nhưng đổi đường ống, có thể so sánh trực tiếp: siết ống 12 mm – ren trong 1/4; siết ống 12 mm – ren trong 1/8; siết ống 12 mm – ren trong 1/2; siết ống 10 mm – ren trong 3/8; siết ống 8 mm – ren trong 3/8. Các lựa chọn này giúp kỹ sư kiểm tra phương án chuyển cỡ mà không rời khỏi cùng kiểu thân.

Để xem toàn bộ ma trận, trở về nhóm đầu nối thẳng Inox 304 siết ống – ren trong. Ở cấp rộng hơn, hệ đầu nối nhanh Inox hỗ trợ đối chiếu thêm kiểu thẳng, co, ren ngoài, ren trong và các cơ chế giữ ống khác.

Phiếu khảo sát riêng cho mã PCFISO12-03

Tám điểm dưới đây được tổ chức cho đúng cặp 12 mm – 3/8. Có thể đưa nguyên tắc kiểm tra vào biểu mẫu bảo trì của vị trí sử dụng PCFISO12-03; mỗi dòng cần có bằng chứng đo hoặc ảnh thay vì đánh dấu theo cảm tính.

• Kiểm tra ở kho cho PCFISO12-03: ghi mốc thay thế dự kiến tại phía ống OD 12 mm; ghi mã SO-IPCF12-03, người kiểm tra và kết luận cùng ảnh hiện trường có thước chuẩn. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO12-03 cho tới khi kỹ thuật xác nhận.
• Đối chiếu bản vẽ cho PCFISO12-03: so sánh với mẫu đã vận hành tại phía ren trong 3/8; ghi mã SO-IPCF12-03, người kiểm tra và kết luận trước khi duyệt phương án làm kín. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO12-03 cho tới khi kỹ thuật xác nhận.
• Nghiệm thu đầu ống cho PCFISO12-03: xem lại khoảng cờ lê tại phía ống OD 12 mm; ghi mã SO-IPCF12-03, người kiểm tra và kết luận để dữ liệu mua và dữ liệu lắp khớp nhau. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO12-03 cho tới khi kỹ thuật xác nhận.
• Xác minh cổng thiết bị cho PCFISO12-03: lập tiêu chí dò rò tại phía ren trong 3/8; ghi mã SO-IPCF12-03, người kiểm tra và kết luận theo quy trình an toàn của nhà máy. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO12-03 cho tới khi kỹ thuật xác nhận.
• Ghi nhận điều kiện chạy cho PCFISO12-03: chụp rõ ký hiệu và vùng lắp tại phía ống OD 12 mm; ghi mã SO-IPCF12-03, người kiểm tra và kết luận trước lần cấp áp đầu tiên. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO12-03 cho tới khi kỹ thuật xác nhận.
• Đánh giá thao tác bảo trì cho PCFISO12-03: kiểm tra độ thẳng trục tại phía ren trong 3/8; ghi mã SO-IPCF12-03, người kiểm tra và kết luận trước khi khóa mã đặt hàng. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO12-03 cho tới khi kỹ thuật xác nhận.
• Chốt dữ liệu mua hàng cho PCFISO12-03: xác nhận vật liệu tiếp xúc tại phía ống OD 12 mm; ghi mã SO-IPCF12-03, người kiểm tra và kết luận để ca sau có thể truy vết. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO12-03 cho tới khi kỹ thuật xác nhận.
• Theo dõi sau lắp cho PCFISO12-03: đo lại bằng thước cặp tại phía ren trong 3/8; ghi mã SO-IPCF12-03, người kiểm tra và kết luận trong phiếu nghiệm thu của cụm. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO12-03 cho tới khi kỹ thuật xác nhận.

Câu hỏi thường gặp

12 mm có phải là đường kính trong của ống không?

Không. Trong tên cấu hình này, 12 mm được dùng để nhận diện đường kính ngoài của ống tại đầu siết. Đường kính trong phụ thuộc độ dày thành ống và phải lấy từ thông số ống thực tế.

Có thể ghép mọi ren ngoài 3/8 vào đầu này không?

Không nên kết luận chỉ từ cỡ danh nghĩa. Cần khớp hệ ren, bước ren, biên dạng và kiểu côn hoặc song song. Nếu thiếu dữ liệu, hãy đối chiếu mẫu hoặc tài liệu thiết bị trước khi lắp.

Inox 304 có dùng được với mọi lưu chất không?

Không. Khả năng phù hợp còn tùy hóa chất, nồng độ, nhiệt độ, clorua, chu kỳ vệ sinh và vật liệu của các chi tiết khác. Yêu cầu kỹ thuật cần được xác nhận cho từng môi trường.

Khi nào nên chọn đầu ghim thay cho đầu siết?

Đầu ghim thuận tiện khi cần tháo lắp nhanh và ống, áp suất, nhiệt độ đều nằm trong phạm vi cho phép. Đầu siết phù hợp khi quy trình ưu tiên cơ chế kẹp bằng đai siết. Có thể so sánh với biến thể ghim ống – ren trong trước khi quyết định.

Chốt lựa chọn cho PCFISO12-03

Đầu nối thẳng Inox 304 siết ống 12 mm – ren trong 3/8 phù hợp khi bản vẽ yêu cầu chính xác ống OD 12 mm, đầu nhận ren ngoài 3/8, thân thẳng và vật liệu Inox 304. Trước khi đặt, hãy gửi đủ mã hàng, ảnh cổng, chuẩn ren, loại ống, lưu chất cùng điều kiện vận hành. Một bộ dữ liệu rõ ràng giúp giảm nhầm biến thể và rút ngắn thời gian nghiệm thu.
