Đầu nối khí nén chữ Y ống 10- Ren ngoài 1/2

Đầu nối khí nén chữ Y ống 10- Ren ngoài 1/2 – mã hàng PX10-04

Đầu nối chữ Y ren ngoài 1/2 dành cho hai nhánh ống 10 mm. Lợi ích rõ nhất xuất hiện ở cụm lắp ráp cần hai nhánh cấp khí lưu lượng khá, khi một điểm cấp cần phục vụ hai tải gần nhau.

Tổ hợp 10 mm với 1/2 hợp lý khi cổng thiết bị và tuyến ống cùng đáp ứng. Lưu lượng còn phụ thuộc van, chiều dài ống và số tải chạy đồng thời.

Ứng dụng phù hợp với ống 10 mm và ren 1/2

Trong thực tế, sản phẩm thích hợp cho cụm lắp ráp cần hai nhánh cấp khí lưu lượng khá. Điểm lắp nên đặt ở giữa hai tải để rút ngắn tổng chiều dài ống. Cách chọn này giúp hai nhánh đi đến tải với ít đoạn uốn gắt và vẫn có khoảng thao tác khi cần tháo ống.

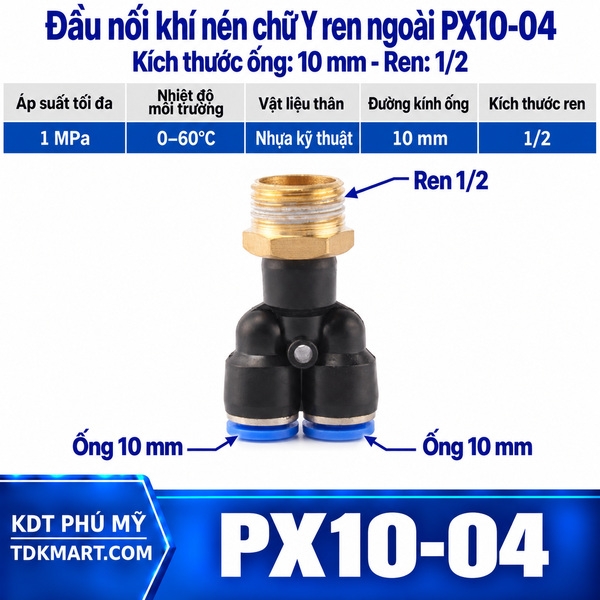

Đặc điểm kết nối

• Hai đầu ghim cho ống có đường kính ngoài 10 mm.
• Một chân ren ngoài 1/2 lắp vào cổng ren trong tương ứng.
• Mã hàng PX10-04.
• Thân chữ Y chia một điểm cấp thành hai hướng ống.
• Vòng nhả hỗ trợ tháo từng ống sau khi đã xả áp.

Trình tự lắp tại cụm máy

Lắp cụm tại ở giữa hai tải để rút ngắn tổng chiều dài ống giúp rút ngắn tuyến. Hãy siết ren bằng vị trí thích hợp trên thân, đỡ hai ống và tránh truyền lực xoắn vào vòng nhả.

Chuẩn bị đầu ống

Dùng dao cắt chuyên dụng để tạo mặt cắt vuông cho ống 10 mm. Loại bỏ phần bẹp, xước hoặc đã có dấu ngàm sâu. Đẩy ống vào thẳng trục, không ấn vòng nhả trong lúc cắm, rồi kéo nhẹ để xác nhận khả năng giữ.

Kiểm tra kín theo từng vị trí

Nạp áp theo quy trình của máy và kiểm tra ba vùng: chân ren 1/2, đầu ghim thứ nhất và đầu ghim thứ hai. Nếu rò tại ren, xử lý lại cỡ ren, bề mặt và phương pháp làm kín. Nếu rò tại đầu ghim, kiểm tra mặt cắt, độ sâu cắm và bề mặt ống 10 mm.

Sai sót cần tránh

Sai sót đáng chú ý của tổ hợp này là coi ống 10 mm luôn đủ lưu lượng mà không xét hai tải chạy cùng lúc. Ngoài ra, không để ống kéo lệch thân chữ Y, không siết ren bằng phần nhựa và không tháo khi hệ thống còn áp. Một lỗi cơ học nhỏ có thể làm mối nối rò sau nhiều chu kỳ.

Theo dõi trong quá trình sử dụng

Trong mỗi đợt bảo dưỡng, nên ghi áp suất khi hai xy lanh cùng khởi động. Quan sát thêm vết cọ trên ống, bụi quanh vòng nhả và độ dịch chuyển của thân khi hai tải hoạt động. Khi cần cắm lại, cắt bỏ đoạn ống đã bị ngàm giữ tạo vết.

Kinh nghiệm riêng cho tổ hợp 10 mm và 1/2

Với cụm lắp ráp cần hai nhánh cấp khí lưu lượng khá, người vận hành nên ghi lại phản ứng của từng tải trước và sau khi ghép chung. Kết quả này cho biết tuyến cấp có đủ khả năng phục vụ hai nhánh hay không, đồng thời giúp phát hiện cơ cấu nào tạo mức tiêu thụ lớn hơn.

Bố trí ở giữa hai tải để rút ngắn tổng chiều dài ống chỉ phát huy hiệu quả khi hai ống không kéo ngược thân nối. Hãy quan sát hướng tỏa ngay lúc máy chạy, bởi rung động hoặc chuyển động lặp lại có thể làm ống dịch dần khỏi vị trí ban đầu.

Trong kế hoạch phòng ngừa, ưu tiên ghi áp suất khi hai xy lanh cùng khởi động. Nếu phát hiện bất thường, xử lý đúng vị trí gây lỗi thay vì siết thêm toàn bộ cụm. Cách này tránh làm hỏng ren 1/2 hoặc tạo thêm vết trên ống 10 mm.

Tình huống cần ngăn ngừa là coi ống 10 mm luôn đủ lưu lượng mà không xét hai tải chạy cùng lúc. Một nhãn nhỏ ghi “10 mm – 1/2” tại khay vật tư và gần điểm lắp giúp ca sau nhận đúng tổ hợp mà không phải tháo mẫu để so sánh.

So sánh với kiểu nối gần nhất

Có thể xem toàn bộ đầu nối nhanh khí nén khi cần phối hợp đầu thẳng, co, giảm hoặc bịt. Không nên dùng chữ Y nếu hệ thống chỉ có một tải.

Các lựa chọn cùng dòng

Xem tổng thể tại đầu nối khí nén chữ Y ren ngoài. Những lựa chọn gần với cỡ này gồm Đầu nối khí nén chữ Y ống 10- Ren ngoài 1/4, Đầu nối khí nén chữ Y ống 10- Ren ngoài 1/8, Đầu nối khí nén chữ Y ống 12- Ren ngoài 1/2, Đầu nối khí nén chữ Y ống 12- Ren ngoài 1/4.
