Đầu nối khí nén chữ Y ống 4- Ren ngoài M5

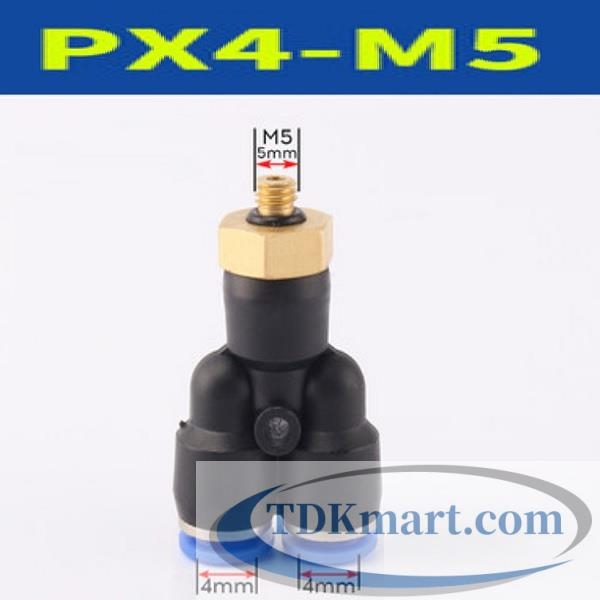

Đầu nối khí nén chữ Y ống 4- Ren ngoài M5 – mã hàng PX4-M5

Đầu nối chữ Y ren ngoài M5 dành cho hai nhánh ống 4 mm. Lợi ích rõ nhất xuất hiện ở cụm van cực nhỏ trong thiết bị điện tử, khi một điểm cấp cần phục vụ hai tải gần nhau.

Tổ hợp 4 mm với M5 hợp lý khi cổng thiết bị và tuyến ống cùng đáp ứng. Lưu lượng còn phụ thuộc van, chiều dài ống và số tải chạy đồng thời.

Ứng dụng phù hợp với ống 4 mm và ren M5

Trong thực tế, sản phẩm thích hợp cho cụm van cực nhỏ trong thiết bị điện tử. Điểm lắp nên đặt trên manifold mini, nơi thao tác bằng dụng cụ nhỏ. Cách chọn này giúp hai nhánh đi đến tải với ít đoạn uốn gắt và vẫn có khoảng thao tác khi cần tháo ống.

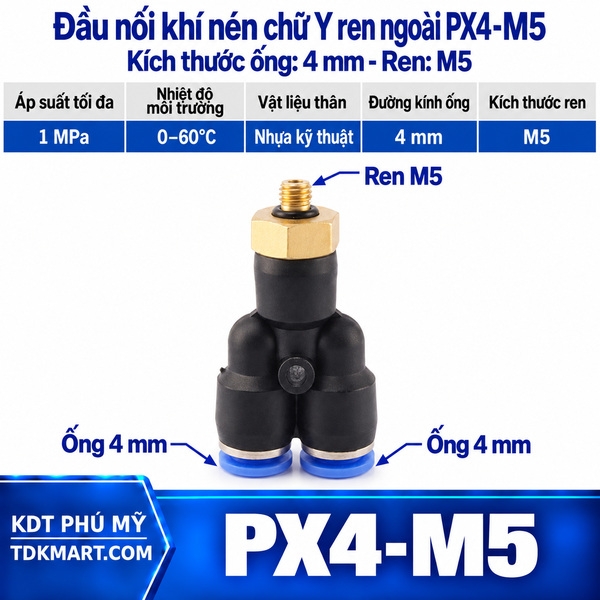

Đặc điểm kết nối

• Hai đầu ghim cho ống có đường kính ngoài 4 mm.
• Một chân ren ngoài M5 lắp vào cổng ren trong tương ứng.
• Mã hàng PX4-M5.
• Thân chữ Y chia một điểm cấp thành hai hướng ống.
• Vòng nhả hỗ trợ tháo từng ống sau khi đã xả áp.

Trình tự lắp tại cụm máy

Lắp cụm tại trên manifold mini, nơi thao tác bằng dụng cụ nhỏ giúp rút ngắn tuyến. Hãy siết ren bằng vị trí thích hợp trên thân, đỡ hai ống và tránh truyền lực xoắn vào vòng nhả.

Chuẩn bị đầu ống

Dùng dao cắt chuyên dụng để tạo mặt cắt vuông cho ống 4 mm. Loại bỏ phần bẹp, xước hoặc đã có dấu ngàm sâu. Đẩy ống vào thẳng trục, không ấn vòng nhả trong lúc cắm, rồi kéo nhẹ để xác nhận khả năng giữ.

Kiểm tra kín theo từng vị trí

Nạp áp theo quy trình của máy và kiểm tra ba vùng: chân ren M5, đầu ghim thứ nhất và đầu ghim thứ hai. Nếu rò tại ren, xử lý lại cỡ ren, bề mặt và phương pháp làm kín. Nếu rò tại đầu ghim, kiểm tra mặt cắt, độ sâu cắm và bề mặt ống 4 mm.

Sai sót cần tránh

Sai sót đáng chú ý của tổ hợp này là nhầm M5 với ren 1/8 do kích thước nhìn gần nhau. Ngoài ra, không để ống kéo lệch thân chữ Y, không siết ren bằng phần nhựa và không tháo khi hệ thống còn áp. Một lỗi cơ học nhỏ có thể làm mối nối rò sau nhiều chu kỳ.

Theo dõi trong quá trình sử dụng

Trong mỗi đợt bảo dưỡng, nên đánh dấu rõ cỡ ren trên khay vật tư mini. Quan sát thêm vết cọ trên ống, bụi quanh vòng nhả và độ dịch chuyển của thân khi hai tải hoạt động. Khi cần cắm lại, cắt bỏ đoạn ống đã bị ngàm giữ tạo vết.

Kinh nghiệm riêng cho tổ hợp 4 mm và M5

Với cụm van cực nhỏ trong thiết bị điện tử, người vận hành nên ghi lại phản ứng của từng tải trước và sau khi ghép chung. Kết quả này cho biết tuyến cấp có đủ khả năng phục vụ hai nhánh hay không, đồng thời giúp phát hiện cơ cấu nào tạo mức tiêu thụ lớn hơn.

Bố trí trên manifold mini, nơi thao tác bằng dụng cụ nhỏ chỉ phát huy hiệu quả khi hai ống không kéo ngược thân nối. Hãy quan sát hướng tỏa ngay lúc máy chạy, bởi rung động hoặc chuyển động lặp lại có thể làm ống dịch dần khỏi vị trí ban đầu.

Trong kế hoạch phòng ngừa, ưu tiên đánh dấu rõ cỡ ren trên khay vật tư mini. Nếu phát hiện bất thường, xử lý đúng vị trí gây lỗi thay vì siết thêm toàn bộ cụm. Cách này tránh làm hỏng ren M5 hoặc tạo thêm vết trên ống 4 mm.

Tình huống cần ngăn ngừa là nhầm M5 với ren 1/8 do kích thước nhìn gần nhau. Một nhãn nhỏ ghi “4 mm – M5” tại khay vật tư và gần điểm lắp giúp ca sau nhận đúng tổ hợp mà không phải tháo mẫu để so sánh.

So sánh với kiểu nối gần nhất

Có thể xem toàn bộ đầu nối nhanh khí nén khi cần phối hợp đầu thẳng, co, giảm hoặc bịt. Không nên dùng chữ Y nếu hệ thống chỉ có một tải.

Các lựa chọn cùng dòng

Xem tổng thể tại đầu nối khí nén chữ Y ren ngoài. Những lựa chọn gần với cỡ này gồm Đầu nối khí nén chữ Y ống 4- Ren ngoài 1/4, Đầu nối khí nén chữ Y ống 4- Ren ngoài 1/8, Đầu nối khí nén chữ Y ống 6- Ren ngoài M5, Đầu nối khí nén chữ Y ống 6- Ren ngoài 1/2.

Vì sao mua hàng tại TDKMART?

Khi đặt mua đầu nối khí nén chữ y ống 4- ren ngoài m5, hãy cung cấp đúng đường kính ngoài 4 mm, cỡ ren M5, số lượng và vị trí sử dụng. Việc xác định đủ hai kích thước giúp giảm nhầm hàng và thuận tiện dự phòng cho cụm máy.
