Đầu nối khí nén chữ Y ống 10- Ren ngoài 1/8

Đầu nối khí nén chữ Y ống 10- Ren ngoài 1/8 – mã hàng PX10-01

Sản phẩm kết hợp hai đầu ghim ống 10 mm với một ren ngoài 1/8. Bố cục này dành cho van phân phối nhỏ nối với hai tuyến ống 10 mm ngắn, nơi người lắp cần tách hai hướng mà vẫn giữ điểm cấp gọn.

Việc chọn đúng bắt đầu từ hai phép kiểm tra: đường kính ngoài 10 mm và ren trong tương ứng 1/8. Nếu một yếu tố sai, cụm không thể kín và ổn định.

Ứng dụng phù hợp với ống 10 mm và ren 1/8

Trong thực tế, sản phẩm thích hợp cho van phân phối nhỏ nối với hai tuyến ống 10 mm ngắn. Điểm lắp nên đặt sau van điện từ với đoạn ống thẳng trước khi uốn. Cách chọn này giúp hai nhánh đi đến tải với ít đoạn uốn gắt và vẫn có khoảng thao tác khi cần tháo ống.

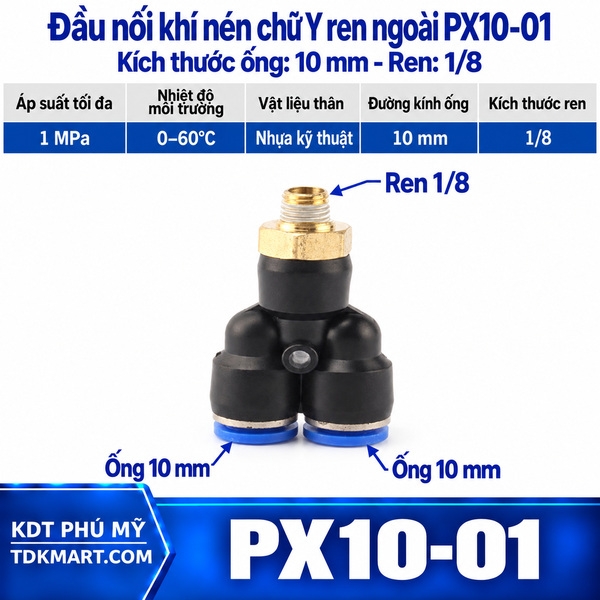

Đặc điểm kết nối

• Hai đầu ghim cho ống có đường kính ngoài 10 mm.
• Một chân ren ngoài 1/8 lắp vào cổng ren trong tương ứng.
• Mã hàng PX10-01.
• Thân chữ Y chia một điểm cấp thành hai hướng ống.
• Vòng nhả hỗ trợ tháo từng ống sau khi đã xả áp.

Trình tự lắp tại cụm máy

Khi bố trí sau van điện từ với đoạn ống thẳng trước khi uốn, cần chừa khoảng cho vòng nhả và dụng cụ siết. Không dùng hai nhánh nhựa làm tay đòn; phần ren phải được xử lý trước khi ghim ống.

Chuẩn bị đầu ống

Dùng dao cắt chuyên dụng để tạo mặt cắt vuông cho ống 10 mm. Loại bỏ phần bẹp, xước hoặc đã có dấu ngàm sâu. Đẩy ống vào thẳng trục, không ấn vòng nhả trong lúc cắm, rồi kéo nhẹ để xác nhận khả năng giữ.

Kiểm tra kín theo từng vị trí

Nạp áp theo quy trình của máy và kiểm tra ba vùng: chân ren 1/8, đầu ghim thứ nhất và đầu ghim thứ hai. Nếu rò tại ren, xử lý lại cỡ ren, bề mặt và phương pháp làm kín. Nếu rò tại đầu ghim, kiểm tra mặt cắt, độ sâu cắm và bề mặt ống 10 mm.

Sai sót cần tránh

Sai sót đáng chú ý của tổ hợp này là bẻ ống ngay sát vòng nhả để vừa hộp máy. Ngoài ra, không để ống kéo lệch thân chữ Y, không siết ren bằng phần nhựa và không tháo khi hệ thống còn áp. Một lỗi cơ học nhỏ có thể làm mối nối rò sau nhiều chu kỳ.

Theo dõi trong quá trình sử dụng

Trong mỗi đợt bảo dưỡng, nên kiểm tra dấu cọ trên ống gần mép hộp. Quan sát thêm vết cọ trên ống, bụi quanh vòng nhả và độ dịch chuyển của thân khi hai tải hoạt động. Khi cần cắm lại, cắt bỏ đoạn ống đã bị ngàm giữ tạo vết.

Kinh nghiệm riêng cho tổ hợp 10 mm và 1/8

Với van phân phối nhỏ nối với hai tuyến ống 10 mm ngắn, người vận hành nên ghi lại phản ứng của từng tải trước và sau khi ghép chung. Kết quả này cho biết tuyến cấp có đủ khả năng phục vụ hai nhánh hay không, đồng thời giúp phát hiện cơ cấu nào tạo mức tiêu thụ lớn hơn.

Bố trí sau van điện từ với đoạn ống thẳng trước khi uốn chỉ phát huy hiệu quả khi hai ống không kéo ngược thân nối. Hãy quan sát hướng tỏa ngay lúc máy chạy, bởi rung động hoặc chuyển động lặp lại có thể làm ống dịch dần khỏi vị trí ban đầu.

Trong kế hoạch phòng ngừa, ưu tiên kiểm tra dấu cọ trên ống gần mép hộp. Nếu phát hiện bất thường, xử lý đúng vị trí gây lỗi thay vì siết thêm toàn bộ cụm. Cách này tránh làm hỏng ren 1/8 hoặc tạo thêm vết trên ống 10 mm.

Tình huống cần ngăn ngừa là bẻ ống ngay sát vòng nhả để vừa hộp máy. Một nhãn nhỏ ghi “10 mm – 1/8” tại khay vật tư và gần điểm lắp giúp ca sau nhận đúng tổ hợp mà không phải tháo mẫu để so sánh.

So sánh với kiểu nối gần nhất

Nếu cổng ren cần nằm ở bên hông của đường ống chính, xem đầu nối chữ T ren ngoài bên hông. Khi không cần chân ren, đầu nối khí nén chữ Y phù hợp để nối ba đoạn ống.

Các lựa chọn cùng dòng

Xem tổng thể tại đầu nối khí nén chữ Y ren ngoài. Những lựa chọn gần với cỡ này gồm Đầu nối khí nén chữ Y ống 10- Ren ngoài 1/2, Đầu nối khí nén chữ Y ống 10- Ren ngoài 1/4, Đầu nối khí nén chữ Y ống 12- Ren ngoài 1/2, Đầu nối khí nén chữ Y ống 12- Ren ngoài 1/4.
