Đầu nối khí nén chữ Y ống 12- Ren ngoài 3/8

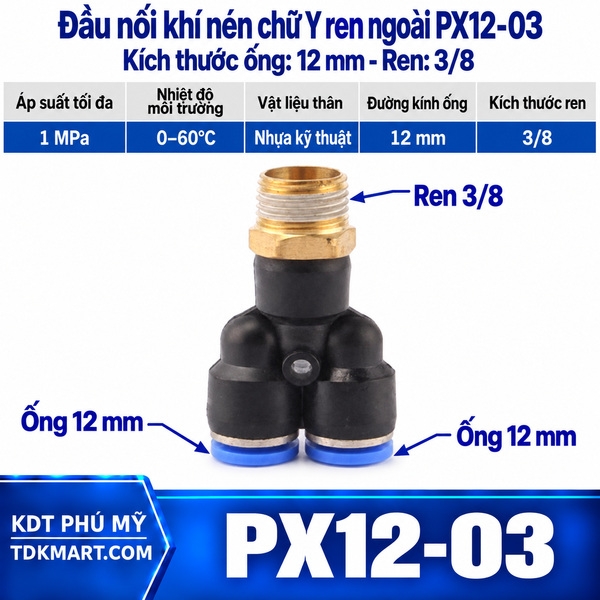

Đầu nối khí nén chữ Y ống 12- Ren ngoài 3/8 – mã hàng PX12-03

Tại cụm cấp khí cho hai nhánh thổi làm sạch ở bàn máy, một chân ren 3/8 có thể cấp đồng thời cho hai ống 12 mm bằng thân chữ Y. Cách chia ngay tại thiết bị rút ngắn cụm ghép và giữ hai hướng ống rõ ràng.

Hãy đọc ký hiệu trên ống và cổng thiết bị thay vì ước lượng bằng mắt. Ống 12 mm không quyết định cổng ren phải là 3/8; đây chỉ là một tổ hợp phục vụ bố trí cụ thể.

Ứng dụng phù hợp với ống 12 mm và ren 3/8

Trong thực tế, sản phẩm thích hợp cho cụm cấp khí cho hai nhánh thổi làm sạch ở bàn máy. Điểm lắp nên đặt trên thanh gá, tránh vùng phoi và tia dầu. Cách chọn này giúp hai nhánh đi đến tải với ít đoạn uốn gắt và vẫn có khoảng thao tác khi cần tháo ống.

Đặc điểm kết nối

• Hai đầu ghim cho ống có đường kính ngoài 12 mm.
• Một chân ren ngoài 3/8 lắp vào cổng ren trong tương ứng.
• Mã hàng PX12-03.
• Thân chữ Y chia một điểm cấp thành hai hướng ống.
• Vòng nhả hỗ trợ tháo từng ống sau khi đã xả áp.

Lắp thân ren và định hướng hai nhánh

Vị trí lắp dự kiến là trên thanh gá, tránh vùng phoi và tia dầu. Cô lập nguồn khí, làm sạch cổng ren, siết thân đúng cách, sau đó đưa từng ống 12 mm vào theo phương thẳng.

Chuẩn bị đầu ống

Dùng dao cắt chuyên dụng để tạo mặt cắt vuông cho ống 12 mm. Loại bỏ phần bẹp, xước hoặc đã có dấu ngàm sâu. Đẩy ống vào thẳng trục, không ấn vòng nhả trong lúc cắm, rồi kéo nhẹ để xác nhận khả năng giữ.

Kiểm tra kín theo từng vị trí

Nạp áp theo quy trình của máy và kiểm tra ba vùng: chân ren 3/8, đầu ghim thứ nhất và đầu ghim thứ hai. Nếu rò tại ren, xử lý lại cỡ ren, bề mặt và phương pháp làm kín. Nếu rò tại đầu ghim, kiểm tra mặt cắt, độ sâu cắm và bề mặt ống 12 mm.

Sai sót cần tránh

Sai sót đáng chú ý của tổ hợp này là để hai ống 12 mm treo tự do làm thân nối chịu tải. Ngoài ra, không để ống kéo lệch thân chữ Y, không siết ren bằng phần nhựa và không tháo khi hệ thống còn áp. Một lỗi cơ học nhỏ có thể làm mối nối rò sau nhiều chu kỳ.

Theo dõi trong quá trình sử dụng

Trong mỗi đợt bảo dưỡng, nên so sánh lực thổi ở hai nhánh trong cùng điều kiện. Quan sát thêm vết cọ trên ống, bụi quanh vòng nhả và độ dịch chuyển của thân khi hai tải hoạt động. Khi cần cắm lại, cắt bỏ đoạn ống đã bị ngàm giữ tạo vết.

Kinh nghiệm riêng cho tổ hợp 12 mm và 3/8

Với cụm cấp khí cho hai nhánh thổi làm sạch ở bàn máy, người vận hành nên ghi lại phản ứng của từng tải trước và sau khi ghép chung. Kết quả này cho biết tuyến cấp có đủ khả năng phục vụ hai nhánh hay không, đồng thời giúp phát hiện cơ cấu nào tạo mức tiêu thụ lớn hơn.

Bố trí trên thanh gá, tránh vùng phoi và tia dầu chỉ phát huy hiệu quả khi hai ống không kéo ngược thân nối. Hãy quan sát hướng tỏa ngay lúc máy chạy, bởi rung động hoặc chuyển động lặp lại có thể làm ống dịch dần khỏi vị trí ban đầu.

Trong kế hoạch phòng ngừa, ưu tiên so sánh lực thổi ở hai nhánh trong cùng điều kiện. Nếu phát hiện bất thường, xử lý đúng vị trí gây lỗi thay vì siết thêm toàn bộ cụm. Cách này tránh làm hỏng ren 3/8 hoặc tạo thêm vết trên ống 12 mm.

Tình huống cần ngăn ngừa là để hai ống 12 mm treo tự do làm thân nối chịu tải. Một nhãn nhỏ ghi “12 mm – 3/8” tại khay vật tư và gần điểm lắp giúp ca sau nhận đúng tổ hợp mà không phải tháo mẫu để so sánh.

So sánh với kiểu nối gần nhất

Nếu hai ống cần nằm trên một trục, đầu nối chữ T ren ngoài giữa có thể dễ bố trí hơn. Nếu chỉ cần một ống đổi hướng, co nối nhanh khí nén ren ngoài giảm bớt một nhánh không cần thiết.

Các lựa chọn cùng dòng

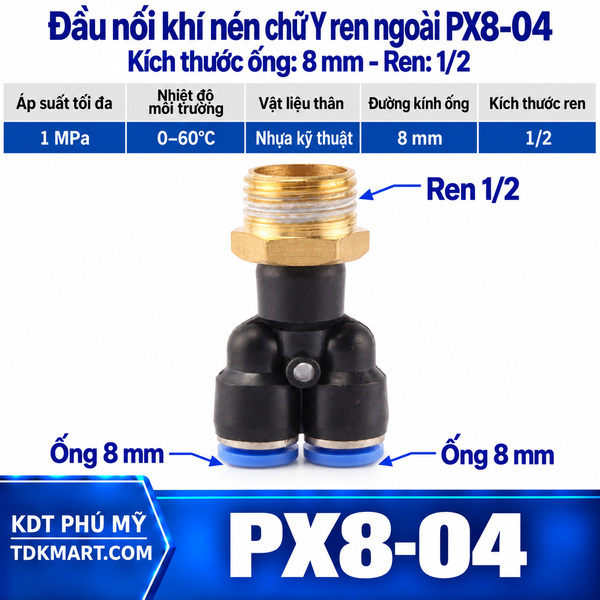

Xem tổng thể tại đầu nối khí nén chữ Y ren ngoài. Những lựa chọn gần với cỡ này gồm Đầu nối khí nén chữ Y ống 12- Ren ngoài 1/2, Đầu nối khí nén chữ Y ống 12- Ren ngoài 1/4, Đầu nối khí nén chữ Y ống 12- Ren ngoài 1/8, Đầu nối khí nén chữ Y ống 10- Ren ngoài 1/2.
