Đầu nối khí nén chữ Y ống 10- Ren ngoài 3/8

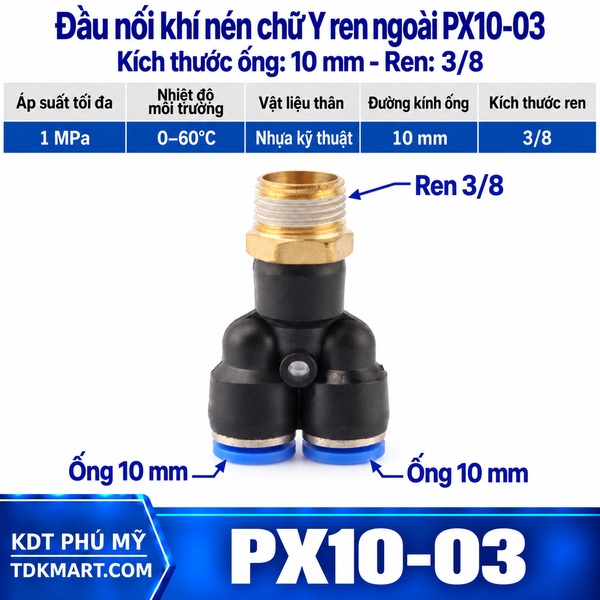

Đầu nối khí nén chữ Y ống 10- Ren ngoài 3/8 – mã hàng PX10-03

Đầu nối khí nén chữ Y ống 10 mm ren ngoài 3/8 tạo hai tuyến ống từ một cổng ren. Tổ hợp này phù hợp cho máy đóng thùng có hai cơ cấu đẩy làm việc theo nhịp. Hai đầu ghim cùng cỡ giúp việc thay ống và quản lý vật tư đơn giản hơn.

Cỡ ống 10 mm phải khớp đường kính ngoài thực tế; ren 3/8 phải khớp cổng ren trong. Hai thông số độc lập nên đều cần đo hoặc đọc ký hiệu trước khi đặt.

Ứng dụng phù hợp với ống 10 mm và ren 3/8

Trong thực tế, sản phẩm thích hợp cho máy đóng thùng có hai cơ cấu đẩy làm việc theo nhịp. Điểm lắp nên đặt trên khung máy ít rung và dễ quan sát. Cách chọn này giúp hai nhánh đi đến tải với ít đoạn uốn gắt và vẫn có khoảng thao tác khi cần tháo ống.

Đặc điểm kết nối

• Hai đầu ghim cho ống có đường kính ngoài 10 mm.
• Một chân ren ngoài 3/8 lắp vào cổng ren trong tương ứng.
• Mã hàng PX10-03.
• Thân chữ Y chia một điểm cấp thành hai hướng ống.
• Vòng nhả hỗ trợ tháo từng ống sau khi đã xả áp.

Trình tự lắp tại cụm máy

Tại trên khung máy ít rung và dễ quan sát, hãy giữ dụng cụ ở phần siết của thân, hoàn thiện mối ren trước rồi mới cắm hai ống. Cắt vuông, cắm hết và kéo nhẹ từng ống.

Chuẩn bị đầu ống

Dùng dao cắt chuyên dụng để tạo mặt cắt vuông cho ống 10 mm. Loại bỏ phần bẹp, xước hoặc đã có dấu ngàm sâu. Đẩy ống vào thẳng trục, không ấn vòng nhả trong lúc cắm, rồi kéo nhẹ để xác nhận khả năng giữ.

Kiểm tra kín theo từng vị trí

Nạp áp theo quy trình của máy và kiểm tra ba vùng: chân ren 3/8, đầu ghim thứ nhất và đầu ghim thứ hai. Nếu rò tại ren, xử lý lại cỡ ren, bề mặt và phương pháp làm kín. Nếu rò tại đầu ghim, kiểm tra mặt cắt, độ sâu cắm và bề mặt ống 10 mm.

Sai sót cần tránh

Sai sót đáng chú ý của tổ hợp này là đặt điểm chia quá xa khiến cả hai nhánh đều dài. Ngoài ra, không để ống kéo lệch thân chữ Y, không siết ren bằng phần nhựa và không tháo khi hệ thống còn áp. Một lỗi cơ học nhỏ có thể làm mối nối rò sau nhiều chu kỳ.

Theo dõi trong quá trình sử dụng

Trong mỗi đợt bảo dưỡng, nên kiểm tra rung tại thanh gá sau mỗi lần đổi nhịp máy. Quan sát thêm vết cọ trên ống, bụi quanh vòng nhả và độ dịch chuyển của thân khi hai tải hoạt động. Khi cần cắm lại, cắt bỏ đoạn ống đã bị ngàm giữ tạo vết.

Kinh nghiệm riêng cho tổ hợp 10 mm và 3/8

Với máy đóng thùng có hai cơ cấu đẩy làm việc theo nhịp, người vận hành nên ghi lại phản ứng của từng tải trước và sau khi ghép chung. Kết quả này cho biết tuyến cấp có đủ khả năng phục vụ hai nhánh hay không, đồng thời giúp phát hiện cơ cấu nào tạo mức tiêu thụ lớn hơn.

Bố trí trên khung máy ít rung và dễ quan sát chỉ phát huy hiệu quả khi hai ống không kéo ngược thân nối. Hãy quan sát hướng tỏa ngay lúc máy chạy, bởi rung động hoặc chuyển động lặp lại có thể làm ống dịch dần khỏi vị trí ban đầu.

Trong kế hoạch phòng ngừa, ưu tiên kiểm tra rung tại thanh gá sau mỗi lần đổi nhịp máy. Nếu phát hiện bất thường, xử lý đúng vị trí gây lỗi thay vì siết thêm toàn bộ cụm. Cách này tránh làm hỏng ren 3/8 hoặc tạo thêm vết trên ống 10 mm.

Tình huống cần ngăn ngừa là đặt điểm chia quá xa khiến cả hai nhánh đều dài. Một nhãn nhỏ ghi “10 mm – 3/8” tại khay vật tư và gần điểm lắp giúp ca sau nhận đúng tổ hợp mà không phải tháo mẫu để so sánh.

So sánh với kiểu nối gần nhất

Nếu hai ống cần nằm trên một trục, đầu nối chữ T ren ngoài giữa có thể dễ bố trí hơn. Nếu chỉ cần một ống đổi hướng, co nối nhanh khí nén ren ngoài giảm bớt một nhánh không cần thiết.

Các lựa chọn cùng dòng

Xem tổng thể tại đầu nối khí nén chữ Y ren ngoài. Những lựa chọn gần với cỡ này gồm Đầu nối khí nén chữ Y ống 10- Ren ngoài 1/2, Đầu nối khí nén chữ Y ống 10- Ren ngoài 1/4, Đầu nối khí nén chữ Y ống 10- Ren ngoài 1/8, Đầu nối khí nén chữ Y ống 12- Ren ngoài 1/2.

Vì sao mua hàng tại TDKMART?

Khi đặt mua đầu nối khí nén chữ y ống 10- ren ngoài 3/8, hãy cung cấp đúng đường kính ngoài 10 mm, cỡ ren 3/8, số lượng và vị trí sử dụng. Việc xác định đủ hai kích thước giúp giảm nhầm hàng và thuận tiện dự phòng cho cụm máy.
